Configurador de estanterías de paletización convencional

Un distribuidor de alimentación quiere saber cuántos palés le caben en una nave de 40 por 25 con 9,5 m libres. Pide «estanterías» y una carretilla retráctil. Para contestar hay que dibujar alineaciones, pasillos y niveles, comprobar la carga por nivel y la altura de elevación, y contar bastidores y largueros. Se tarda una semana en enviar la primera propuesta.

El configurador de paletización lo hace al momento: alineaciones, pasillos según la carretilla, altura y niveles, tipo de palé y carga, protecciones y solera. Cuenta posiciones, comprueba que la carretilla llega al último nivel y saca bastidores, largueros, anclajes y precio «desde».

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyEl pasillo depende de la carretilla. Un pasillo de retráctil no vale para una contrapesada, y una trilateral necesita guiado.

Con el configuradorEl pasillo mínimo sale de la carretilla elegida, con su altura máxima de elevación.

HoyLas posiciones se cuentan a mano. Cambiar un nivel o un pasillo obliga a rehacer el plano y el recuento.

Con el configuradorPosiciones de palé, niveles y capacidad total se recalculan en cada cambio.

HoyLa seguridad no se vende. Protectores, malla antidesplome o señalización se dejan para después y luego no se instalan.

Con el configuradorProtecciones, placa de cargas e inspección se ofrecen con su precio y la ficha recuerda la norma de inspección.

Véalo en marcha

El configurador de paletización en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

26 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Distribución	Alineaciones (1–8 ud) · Módulos por alineación (1–16 ud) · Carretilla (5 opciones) · Holgura extra de pasillo (0–1.000 mm) · Alineaciones dobles (espalda con espalda) · Guiado por carril en el pasillo
Bastidor y niveles	Altura de bastidor (2.500–14.000 mm) · Niveles de carga (2–9 ud) · Palé y módulo: 3 europalés 800 × 1.200, 2 europalés, 2 palés 1.000 × 1.200, 3 palés 1.000 × 1.200 · Fondo del bastidor: 800 mm, 1.100 mm, 1.250 mm · Carga por nivel (5 opciones) · Altura de palé cargado (800–2.200 mm)
Seguridad	Color (6 opciones) · Protectores de puntal · Guardarraíl en cabeceras de alineación · Malla antiderrumbe al fondo · Topes traseros de palé · Placas de carga y numeración de ubicaciones · Preparada para rociadores en estantería · Mostrar palés cargados
Solera y montaje	Solera: Buena (FM2), Irregular, Superplana (FM1) · Anclaje: Mecánico M12, Químico · Zona sísmica (refuerzo) · Montaje y certificado · Inspección técnica anual · Plazo: Estándar, Urgente

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

Paletización convencional con pasillos · Almacén de distribución — **Almacén de distribución**6 alineaciones dobles × 10 módulos, 10 m, retráctil, 3 t

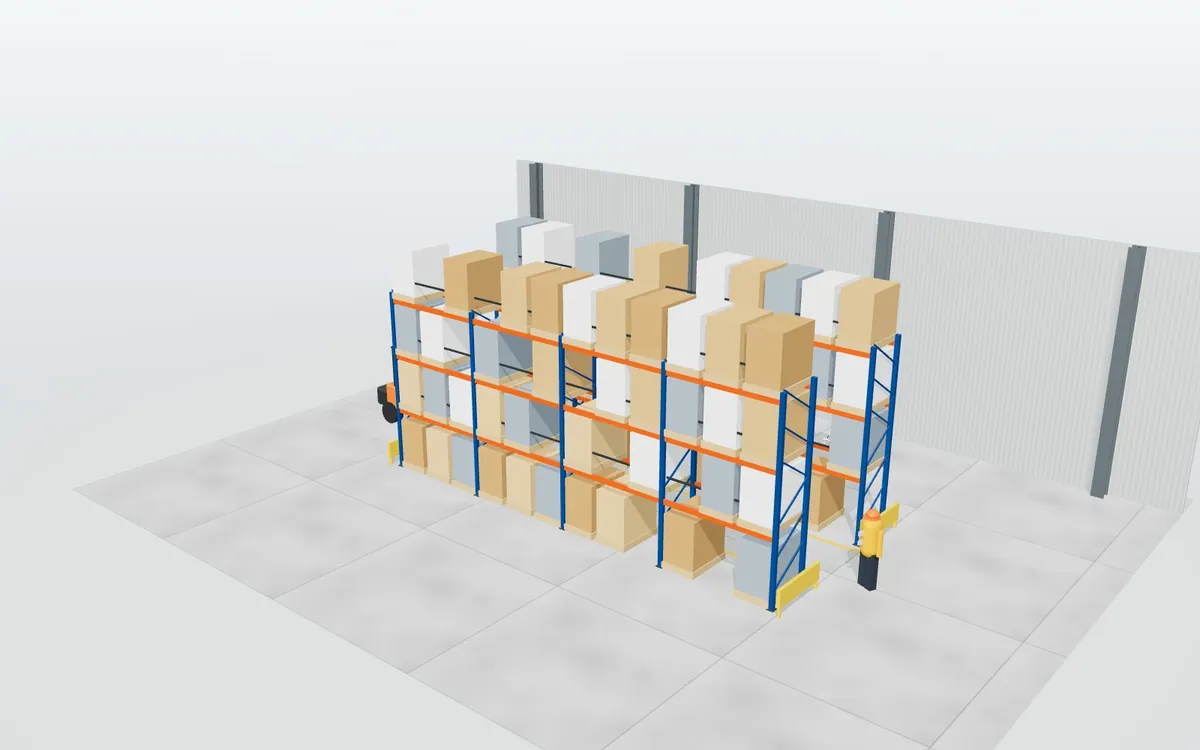

Paletización convencional con pasillos · Taller con apilador — **Taller con apilador**2 alineaciones simples × 4 módulos, 4,5 m

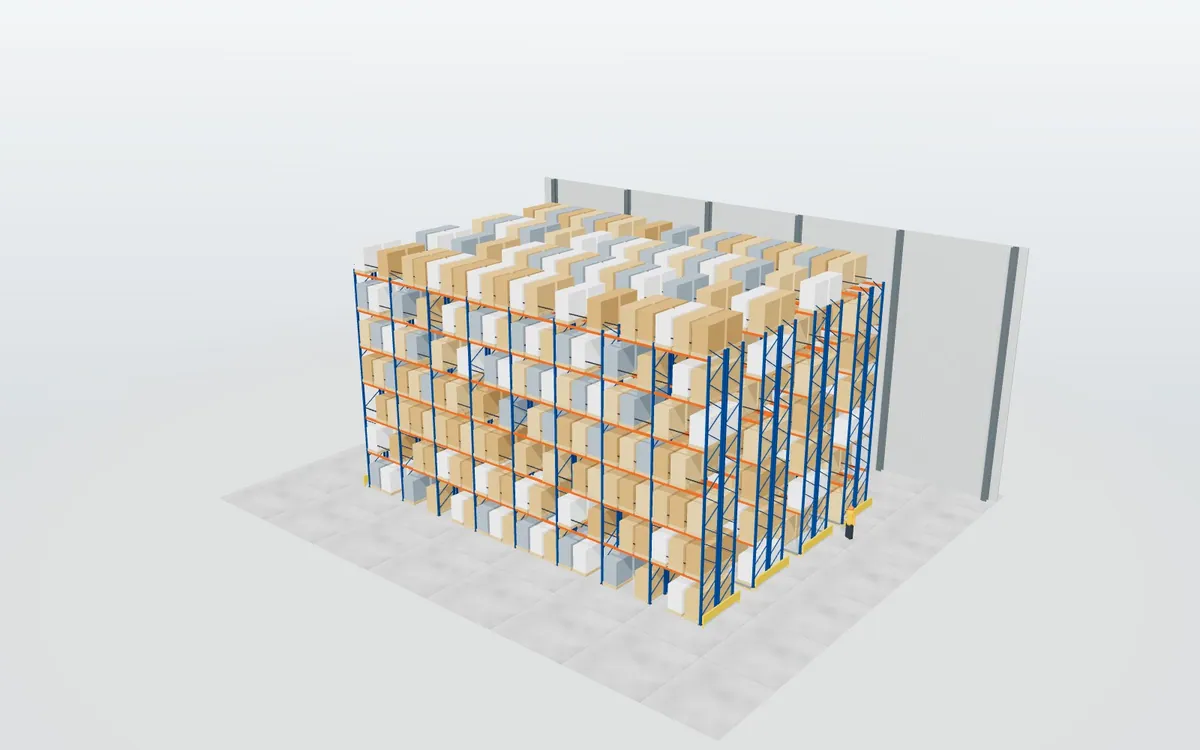

Paletización convencional con pasillos · Pasillo estrecho trilateral — **Pasillo estrecho trilateral**4 alineaciones dobles, 12 m, 6 niveles, guiado por carril

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoLa retráctil llega al último nivel
CorrectoHueco libre por nivel 1.515 mm
CorrectoHueco libre por nivel 1.780 mm
CorrectoLa apilador eléctrico llega al último nivel
CorrectoLa trilateral llega al último nivel
CorrectoHueco libre por nivel 1.790 mm
AvisoMás de 9 m: cálculo y anclaje específicos
No se puedeHueco por nivel de 1.240 mm para palés de 1.200 mm: quite niveles

Qué sale

Paletización convencional con pasillos · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

Paletización convencional con pasillos · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
BAS-7000-1100	Bastidor 7000 × 1100 mm	42	38,2
LAR-2.700-2000	Larguero 2.700 mm · 2000 kg/par	288	13
PLN-ANC-MEC	Placa de nivelación + 2 anclajes	84	0,6
SEG-LAR	Pasador de seguridad	576	0,02
PRO-400	Protector de puntal 400 mm	21	2,8
GRR-CAB	Guardarraíl de cabecera	6	14
TOP-PAL	Tope trasero de palé	144	1,1
PLC-CAR	Placa de cargas	18	0,1

Ficha técnica (valores por defecto)

Dato	Valor
Posiciones de palé	540
Capacidad total	360 t
Longitud de alineación	16,4 m
Pasillo de trabajo	2,80 m
Superficie ocupada (con pasillos)	256 m²
Palés por m²	2,11
Hueco libre por nivel	1.515 mm
Altura del último nivel	6,80 m
Acero (estimación)	5.715 kg

El 3D por dentro

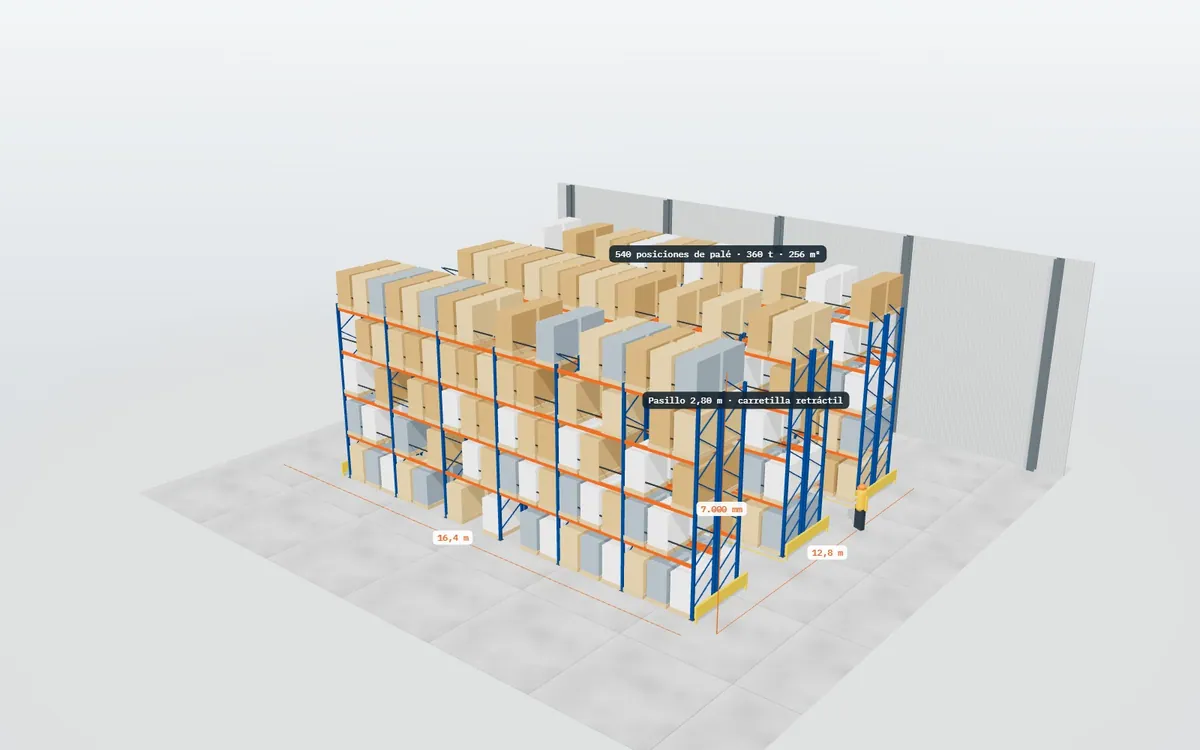

Paletización convencional con pasillos · cotas y etiquetas — **Cotas y etiquetas**

Paletización convencional con pasillos · vista explosionada — **Vista explosionada**

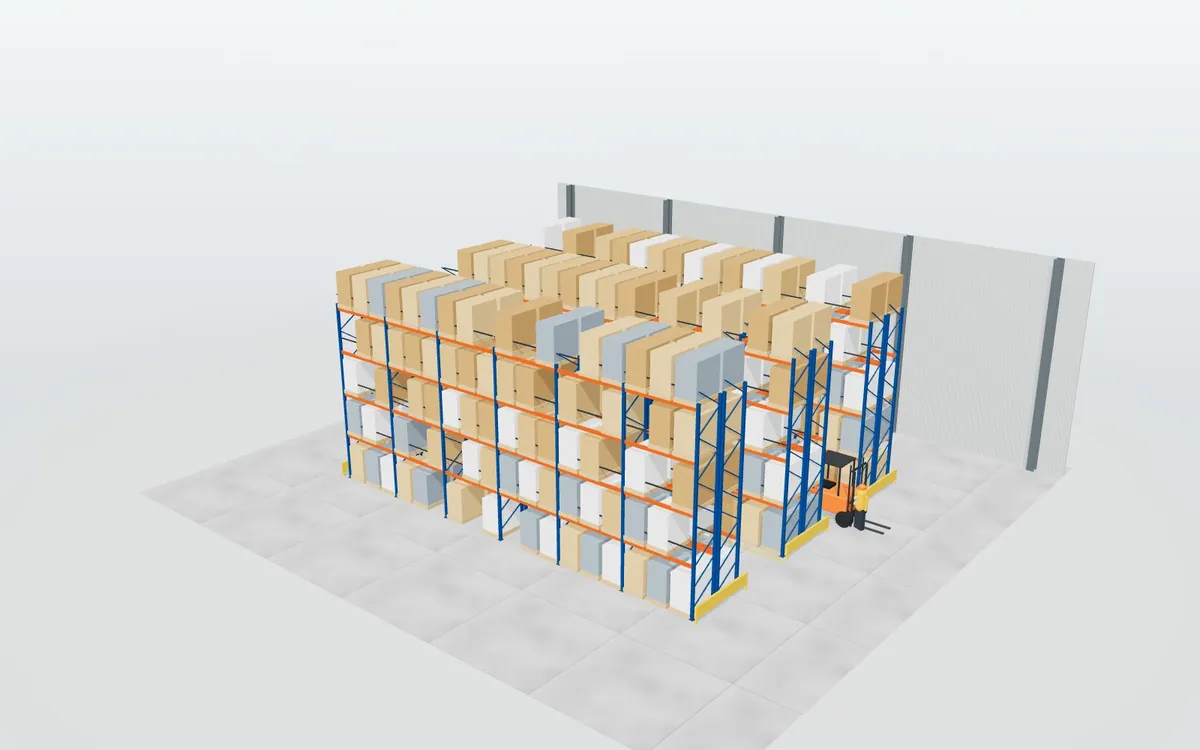

Paletización convencional con pasillos · animación — **Animación: carretilla trabajando**

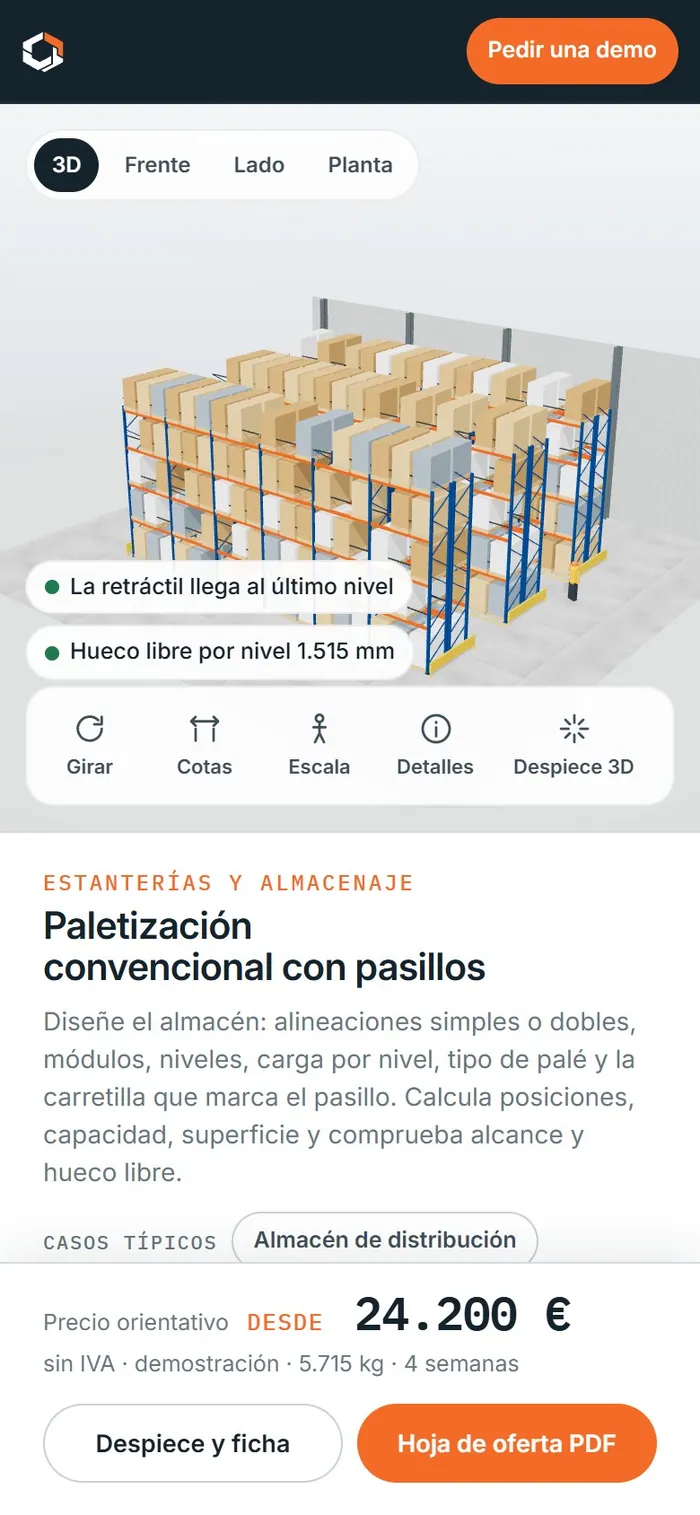

Paletización convencional con pasillos · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Paletización convencional con pasillos

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de estanterías industriales.
Distribuidores e instaladores de almacenaje.
Consultores de logística que hacen estudios de capacidad.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de estanterías industriales: cargas, pasillos y normasQué comprueba un configurador de estanterías industriales: carga por nivel, altura libre, pasillo según la carretilla, posiciones de palé y normas UNE-EN.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula las posiciones de palé?

Sí, por alineación y en total, con los niveles y el tipo de palé elegidos.

¿Tiene en cuenta la carretilla?

Sí: apilador, retráctil, contrapesada, trilateral o vehículo guiado, cada una con su pasillo y su altura.

¿Saca el despiece?

Sí: bastidores, largueros, travesaños, anclajes y protecciones con su peso.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
