Configurador de estanterías móviles sobre raíles

Una cámara frigorífica de 20 por 12 m guarda 400 palés y el cliente necesita 650 sin ampliar. La estantería móvil gana el espacio de los pasillos, pero hay que decidir bases, motor, seguridad, raíles en solera y comportamiento a -25 °C. Es un producto que casi nadie sabe presupuestar a la primera.

El configurador de estantería móvil lo ordena: número de bases, uso con palés o baldas, fondo, pasillo único, accionamiento, mando, seguridad, ventilación nocturna, iluminación y versión de frío. Calcula la ganancia de capacidad frente a estantería fija y saca bases, raíles y despiece.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyLa ganancia de capacidad no se ve. Sin números, el cliente compara precio por posición contra estantería fija.

Con el configuradorLa ficha compara posiciones frente a estantería fija con los mismos metros.

HoySeguridad y motorización complejas. Barreras, sensores y mandos cambian según el uso y la norma.

Con el configuradorLos dispositivos de seguridad se añaden según el accionamiento y el mando elegidos.

HoyEl frío cambia los materiales. A baja temperatura cambian motores, lubricantes y cableado.

Con el configuradorLa versión de frío ajusta componentes y precio, y lo indica en la ficha.

Véalo en marcha

El configurador de móvil en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

20 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Bases	Bases móviles (2–16 ud) · Módulos por base (2–16 ud) · Tipo de estantería: Paletización, Baldas / picking · Estantería fija en el extremo · Pasillo abierto: 1.200 mm, 2.800 mm, 3.000 mm, 3.600 mm
Estantería	Altura (2.000–10.000 mm) · Niveles (2–8 ud) · Carga por nivel y módulo: 150 kg, 1.000 kg, 2.000 kg, 3.000 kg · Fondo de base (doble estantería): 1.200 mm, 2.400 mm, 2.600 mm · Brazos cantilever en una base
Accionamiento	Accionamiento: Motorizado, Manual por volante, Manual asistido (reductora) · Mando: Pulsador en cada base, Radiomando, Volante, Integrado con el WMS · Seguridad: Fotocélulas en el pasillo, Barrera de suelo + fotocélulas, Bloqueo mecánico (manual) · Modo ventilación nocturna (abre todos) · Iluminación en el pasillo abierto · Versión para cámara frigorífica (−25 °C)
Obra e instalación	Raíles: Empotrados en solera nueva, Sobre solera existente con rampas, Rebaje en solera existente · Montaje y puesta en marcha · Cálculo y certificado · Mantenimiento anual

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

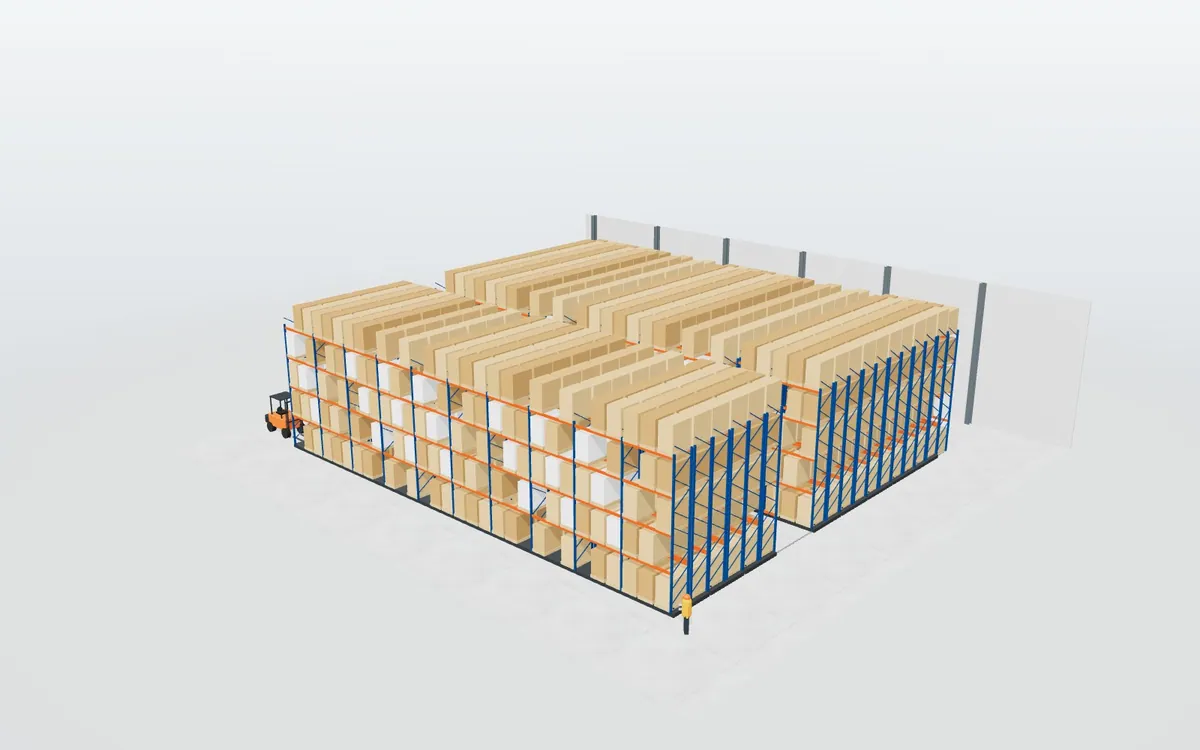

Estantería móvil sobre raíles · Cámara frigorífica — **Cámara frigorífica**8 bases de palés, 7 m, 10 módulos, mando por radio

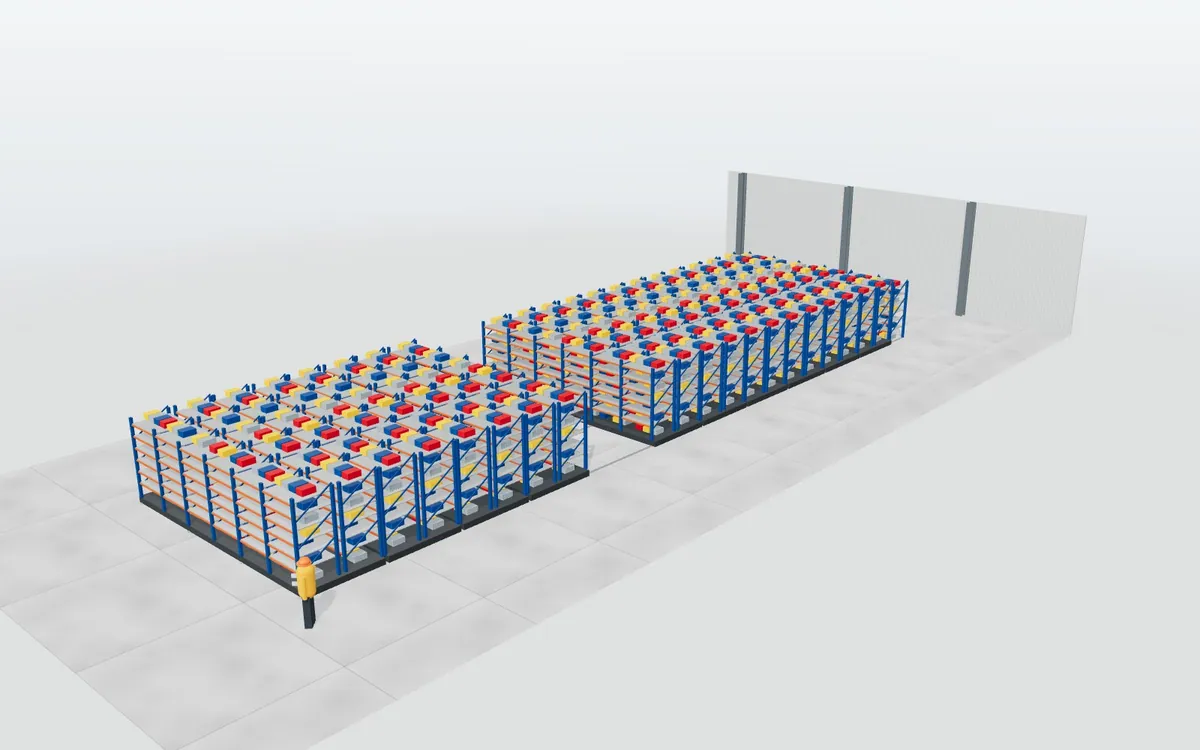

Estantería móvil sobre raíles · Archivo industrial — **Archivo industrial**10 bases de baldas, 2,4 m, accionamiento manual por volante

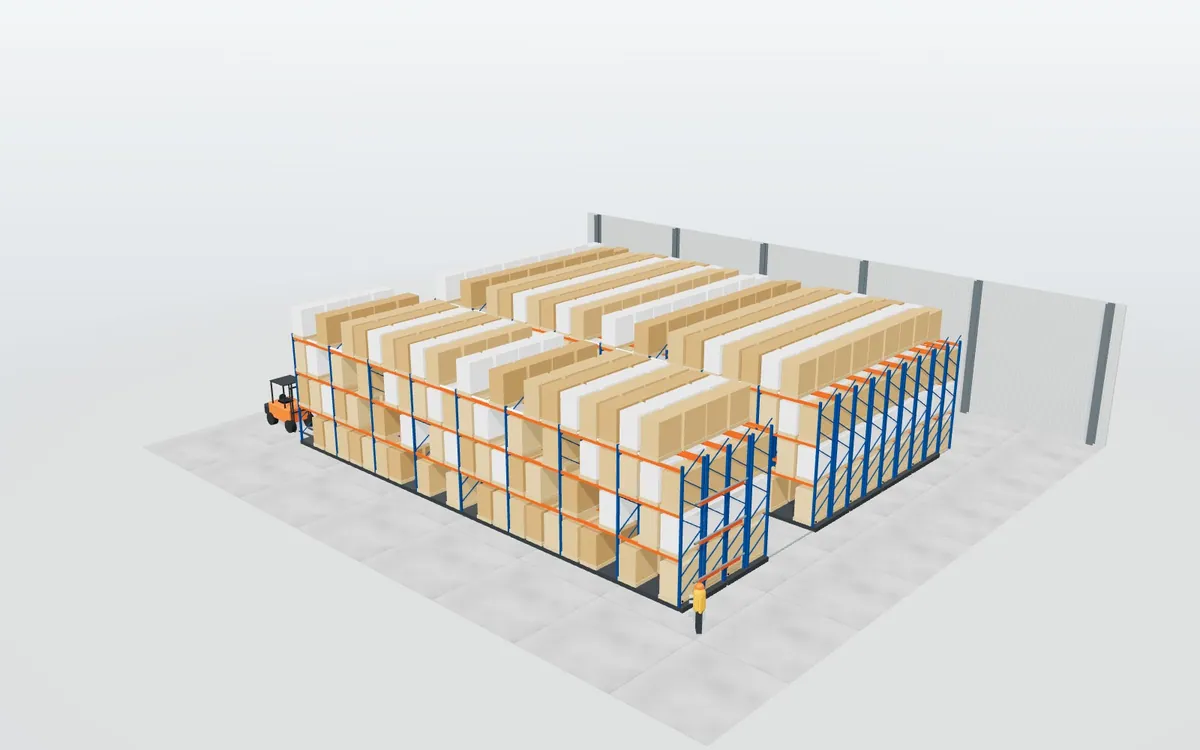

Estantería móvil sobre raíles · Repuestos y bobinas — **Repuestos y bobinas**6 bases dobles de palés 5 m con cantilever en un extremo

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoAccionamiento adecuado al peso de la base
AvisoPicking manual con pasillo grande: pierde el ahorro
No se puedeBase de 11.541 kg: el accionamiento manual llega a 4 t

Qué sale

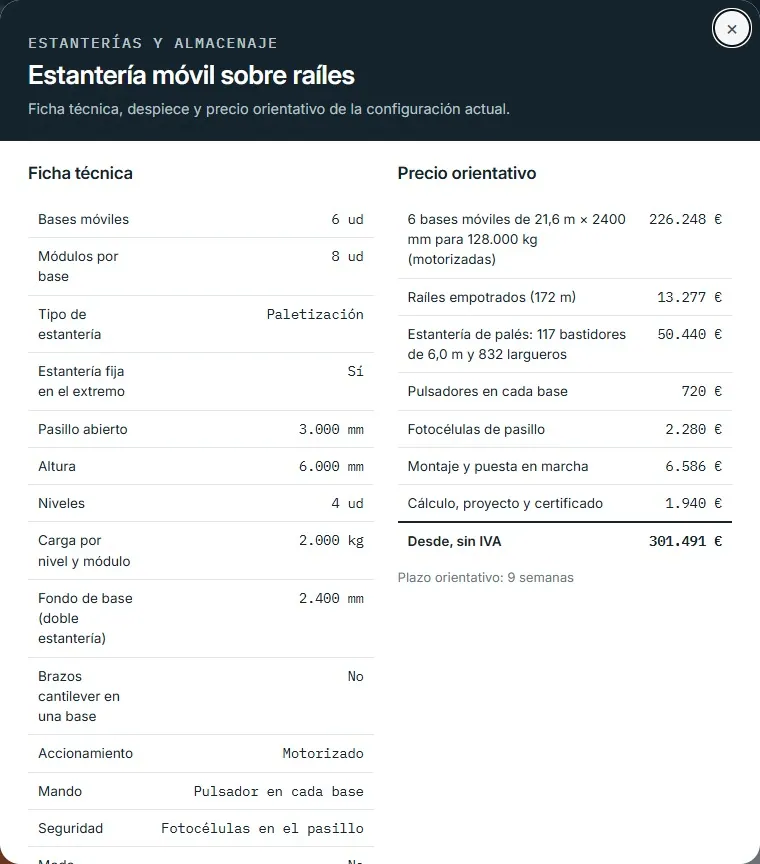

Estantería móvil sobre raíles · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

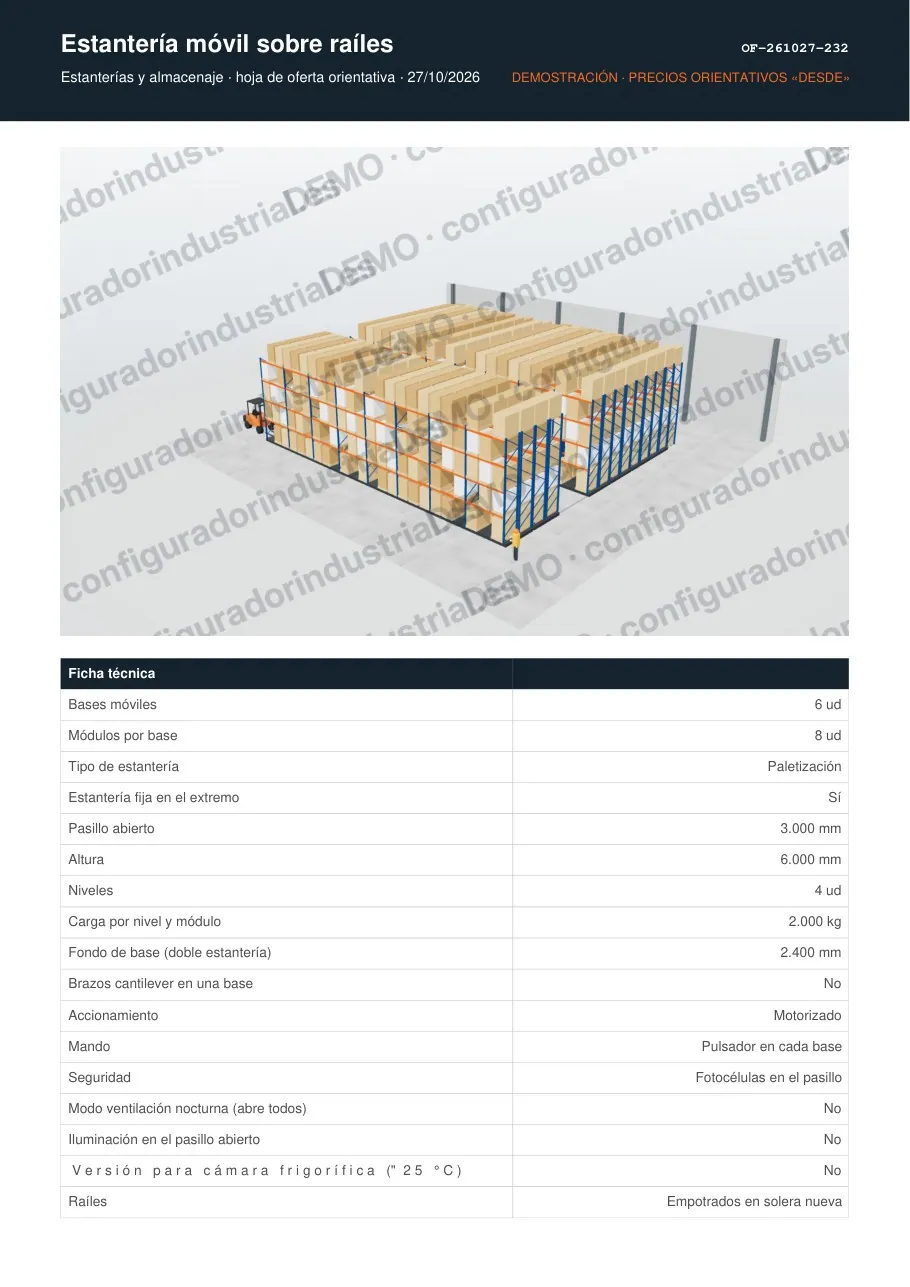

Estantería móvil sobre raíles · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
BAS-MOV-2400	Base móvil 21.600 × 2400 con 18 ruedas	6	2.358
RAI-EMP	Raíl (m)	172	12
MOT-075	Motorreductor 0,75 kW	6	22
CUA-BM	Cuadro de base con variador	6	8
BAS-6000-1100	Bastidor 6000 × 1.100	117	33,6
LAR-2700-2000	Larguero	832	13
MAN-PUL	Mando	6	1
SEG-FOT	Seguridad de pasillo	6	1

Ficha técnica (valores por defecto)

Dato	Valor
Posiciones	1.560 palés
Peso por base cargada	130.052 kg
Superficie con bases móviles	418 m²
Superficie equivalente en convencional	4.257 m²
Ahorro de superficie	90 %
Tiempo de apertura de pasillo	43 s
Potencia	4,5 kW

El 3D por dentro

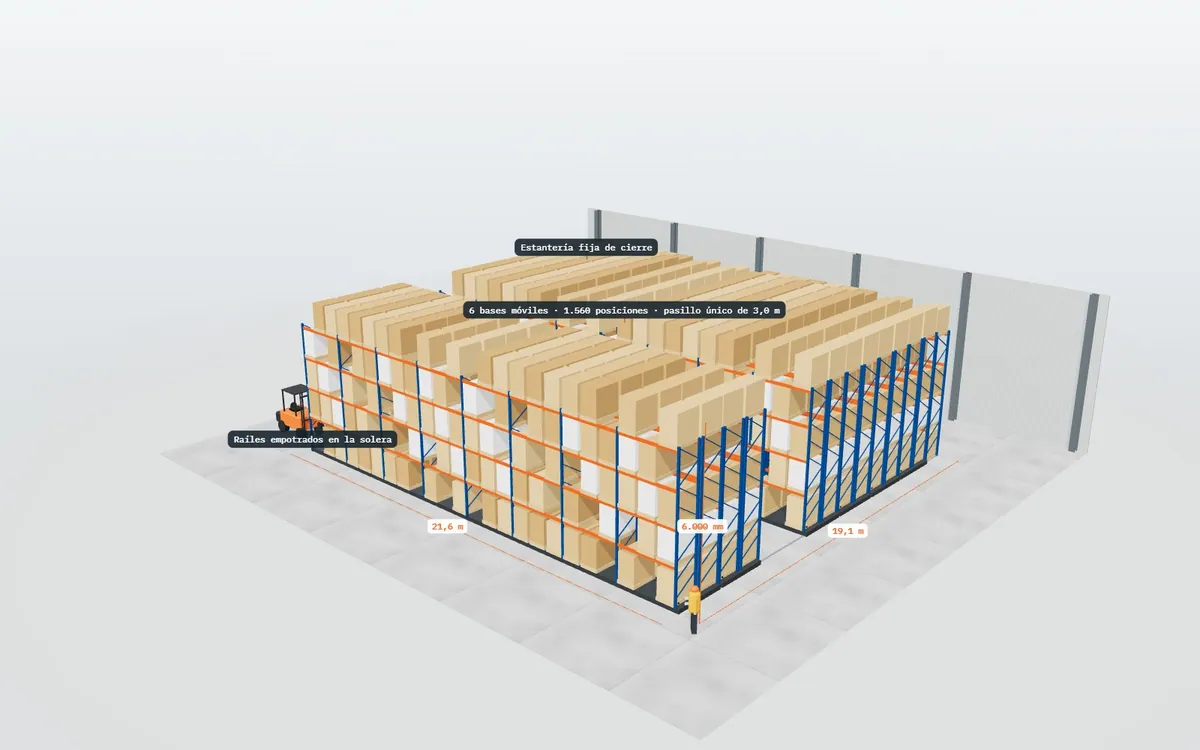

Estantería móvil sobre raíles · cotas y etiquetas — **Cotas y etiquetas**

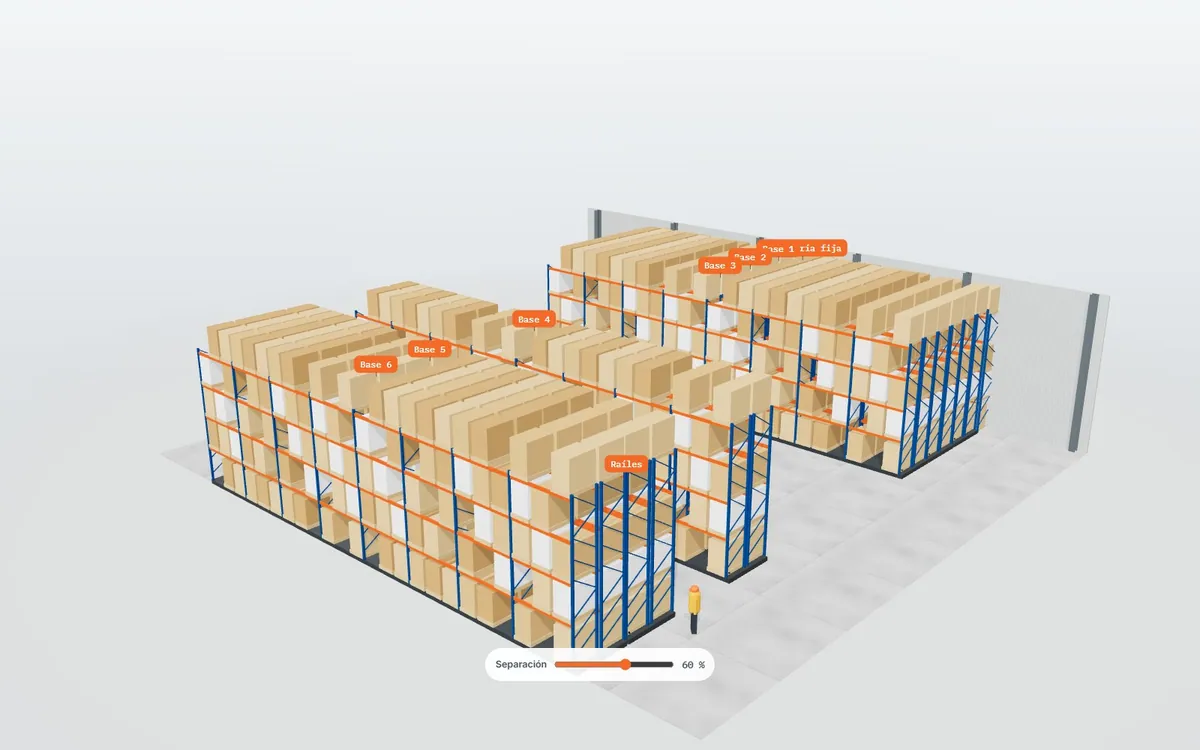

Estantería móvil sobre raíles · vista explosionada — **Vista explosionada**

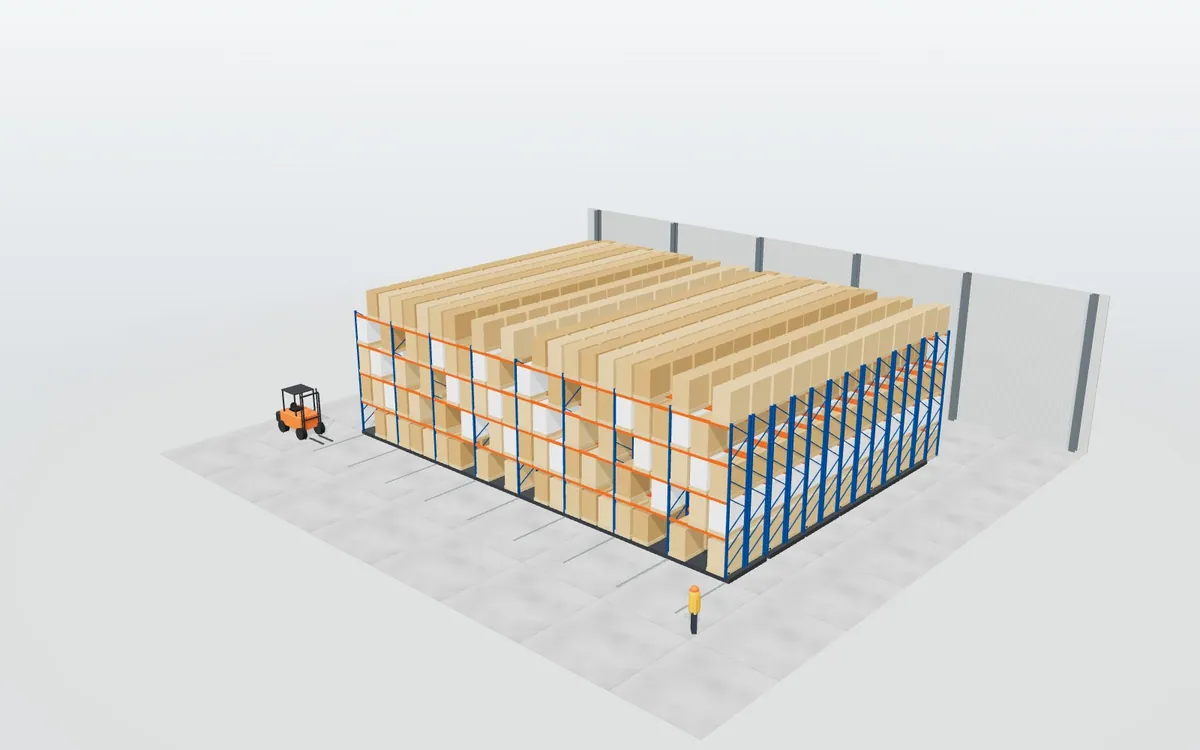

Estantería móvil sobre raíles · animación — **Animación: abrir otro pasillo**

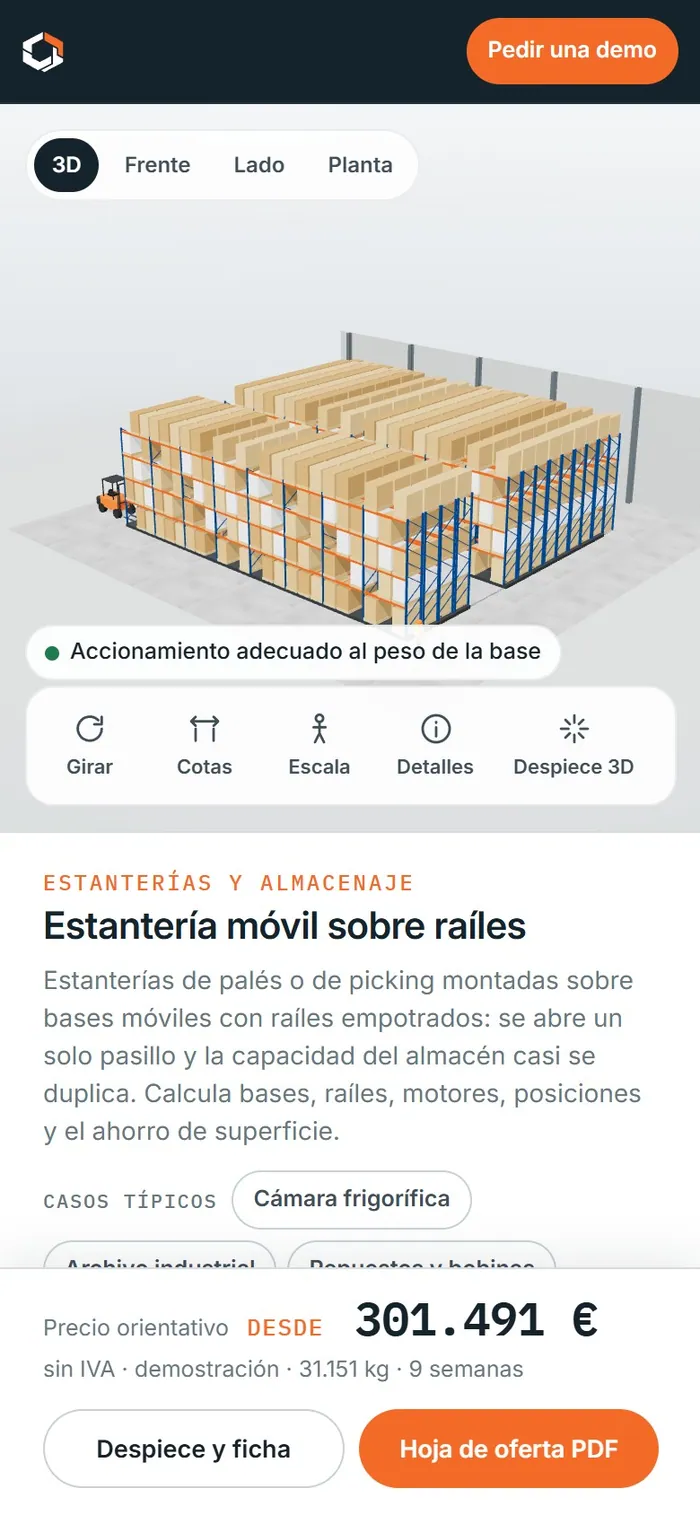

Estantería móvil sobre raíles · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Estantería móvil sobre raíles

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de estanterías móviles.
Instaladores de cámaras frigoríficas.
Archivos y almacenes de repuestos con poco espacio.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de estanterías industriales: cargas, pasillos y normasQué comprueba un configurador de estanterías industriales: carga por nivel, altura libre, pasillo según la carretilla, posiciones de palé y normas UNE-EN.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula cuánto se gana frente a fija?

Sí, compara posiciones con estantería fija en la misma superficie.

¿Sirve para baldas y archivo?

Sí: el caso típico de archivo usa baldas y accionamiento manual asistido.

¿Incluye los raíles?

Sí, con su longitud y su forma de instalación en solera.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
