Configurador de puentes grúa

Un taller de calderería necesita mover piezas de 8 t en una nave de 20 m de luz. Pregunta si monorraíl o birraíl, qué altura de gancho le queda bajo la cercha y si las ménsulas de la nave aguantan. La oferta tarda porque cada puente grúa es un cálculo.

El configurador de puente grúa lo hace con los datos de la nave: luz, carga, altura de gancho, recorrido, grupo de clasificación, tipo, polipasto, velocidades, mandos, vigas carril, anticolisión y servicios. Calcula viga, testeros, polipasto, gálibo y precio, y comprueba que cabe bajo la cercha.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyLa altura de gancho no da. Un birraíl cabe peor bajo una cercha baja y se descubre en el montaje.

Con el configuradorEl gálibo se comprueba con la altura libre de la nave y avisa si no cabe.

HoyMonorraíl o birraíl. La elección depende de carga, luz y altura, y no siempre se explica.

Con el configuradorEn modo automático elige el tipo según carga y luz, y se puede forzar.

HoyVigas carril y ménsulas. La estructura de rodadura se olvida o se oferta aparte.

Con el configuradorVigas carril, ménsulas y alimentación se incluyen en la configuración.

Véalo en marcha

El configurador de puente grúa en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

22 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Prestaciones	Capacidad (8 opciones) · Luz entre carriles (6.000–36.000 mm) · Recorrido del carril (10–200 m) · Altura de gancho necesaria (3.000–14.000 mm) · Clasificación de servicio: A3 ligero, A4 medio, A5 intensivo, A6 pesado
Configuración	Tipo: Automático, Monorraíl, Birraíl, Suspendido · Polipasto: De cable, De cadena, Dos polipastos en la viga · Velocidad de elevación: Una velocidad, Dos velocidades, Variador de frecuencia · Traslación: Una velocidad, Dos velocidades, Variador (arranque suave) · Mando: Botonera colgante, Radiomando, Cabina de mando, Radio + botonera de emergencia
Nave y accesorios	Altura libre de la nave (bajo cercha) (5.000–18.000 mm) · Incluir vigas carril y ménsulas · Anticolisión y limitador de carga · Antibalanceo electrónico · Pesaje en gancho con display · Focos LED en la viga · Útil de elevación (pinza / balancín / electroimán) · Pasarela de mantenimiento en la viga
Servicios	Legalización, marcado CE y pruebas de carga · Contrato de mantenimiento · Formación de gruistas · Plazo: Estándar, Urgente

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

Puente grúa · Taller de calderería — **Taller de calderería**10 t × 18 m birraíl, variador, radio, 2 velocidades de traslación

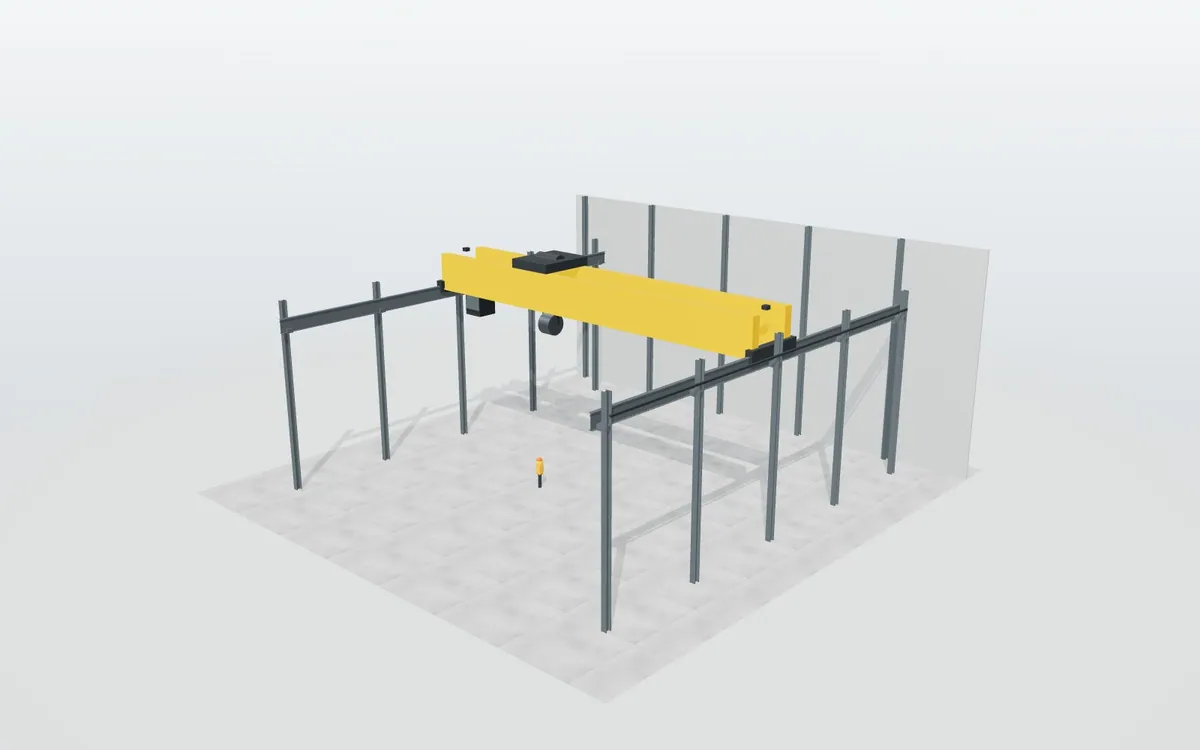

Puente grúa · Almacén de bobinas — **Almacén de bobinas**25 t × 22 m birraíl con pinza, cabina y pesaje

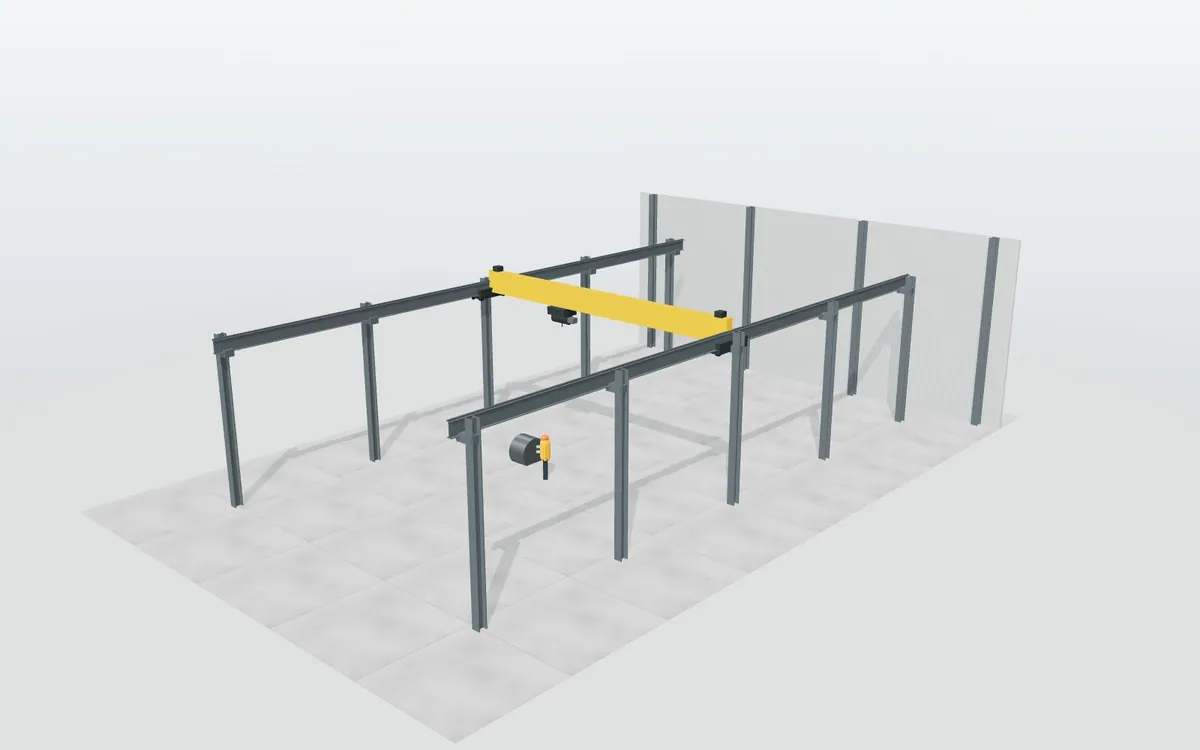

Puente grúa · Nave ligera — **Nave ligera**3,2 t × 12 m monorraíl de cadena, botonera

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoCabe bajo la cercha de la nave

Qué sale

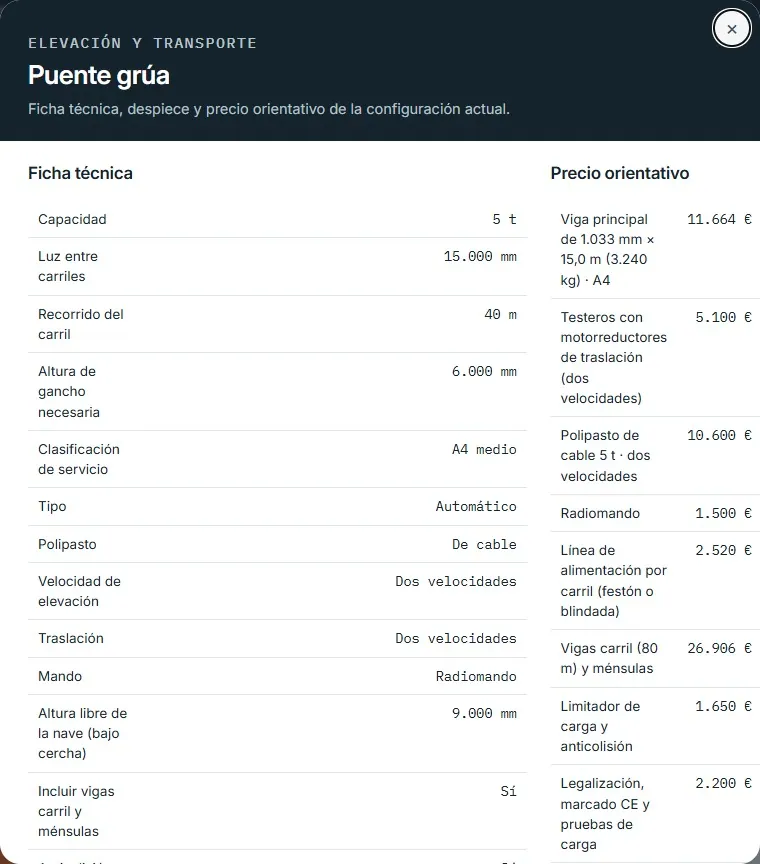

Puente grúa · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

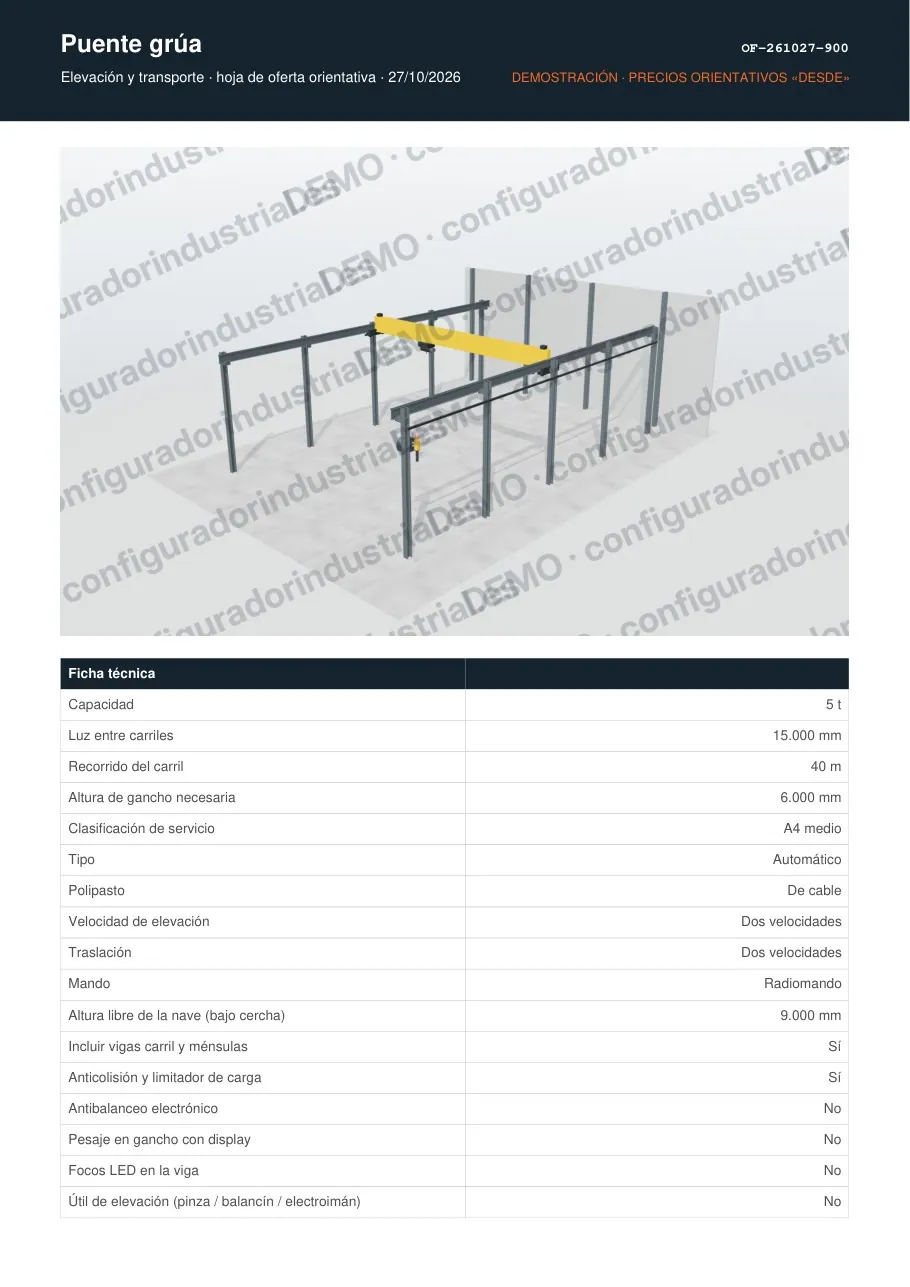

Puente grúa · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
VIG-1.033	Viga cajón 1.033 × 300 L=15000	1	3.240
TES-5	Testero con 2 ruedas Ø250	2	210
MRT-075	Motorreductor de traslación	2	18
POL-CAB-5	Polipasto cable 5 t	1	365
CAR-MON	Carro	1	100
GAN-5	Gancho con pestillo	1	12,5
ALI-40	Línea de alimentación (m)	40	2,2
CUA-GR	Cuadro eléctrico de la grúa	1	45

Ficha técnica (valores por defecto)

Dato	Valor
Tipo	Monorraíl
Altura total necesaria	8,63 m
Peso del puente	3.990 kg
Carga por rueda (máx.)	2.575 kg
Velocidades	elevación 1,3/8 m/min · traslación 5/20 m/min
Grupo FEM	A4
Potencia instalada	12 kW
Flecha de la viga	20 mm (L/750)

El 3D por dentro

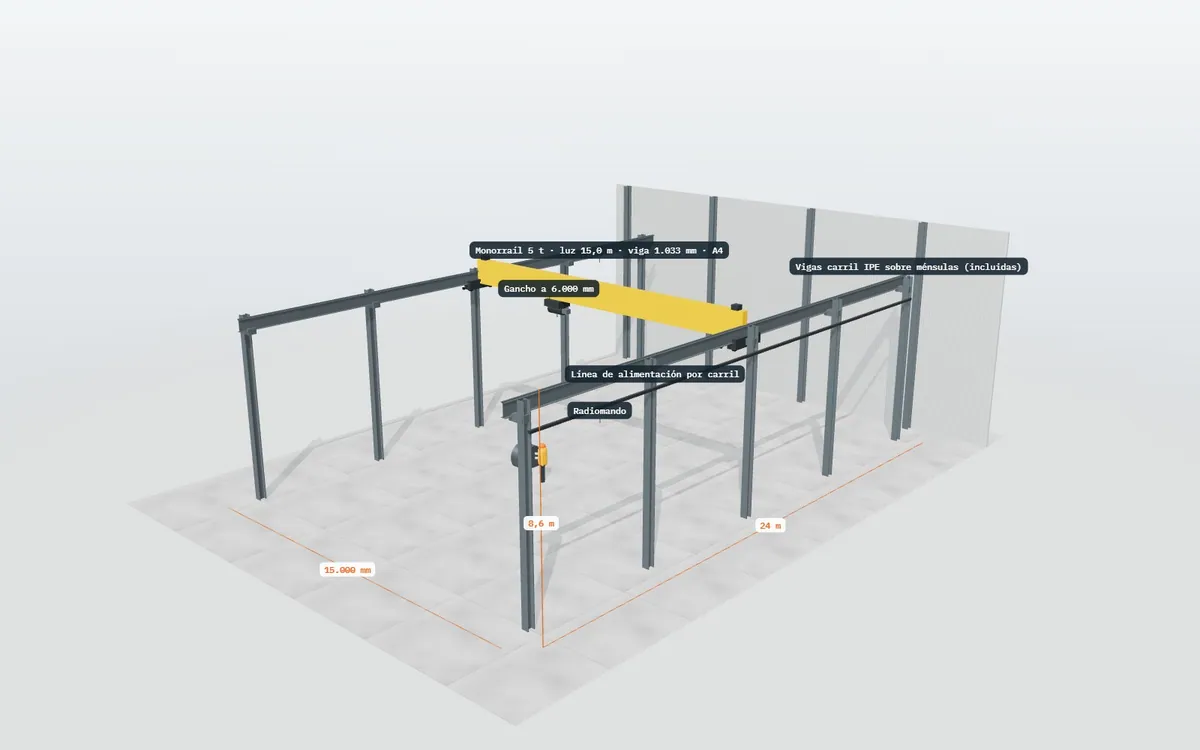

Puente grúa · cotas y etiquetas — **Cotas y etiquetas**

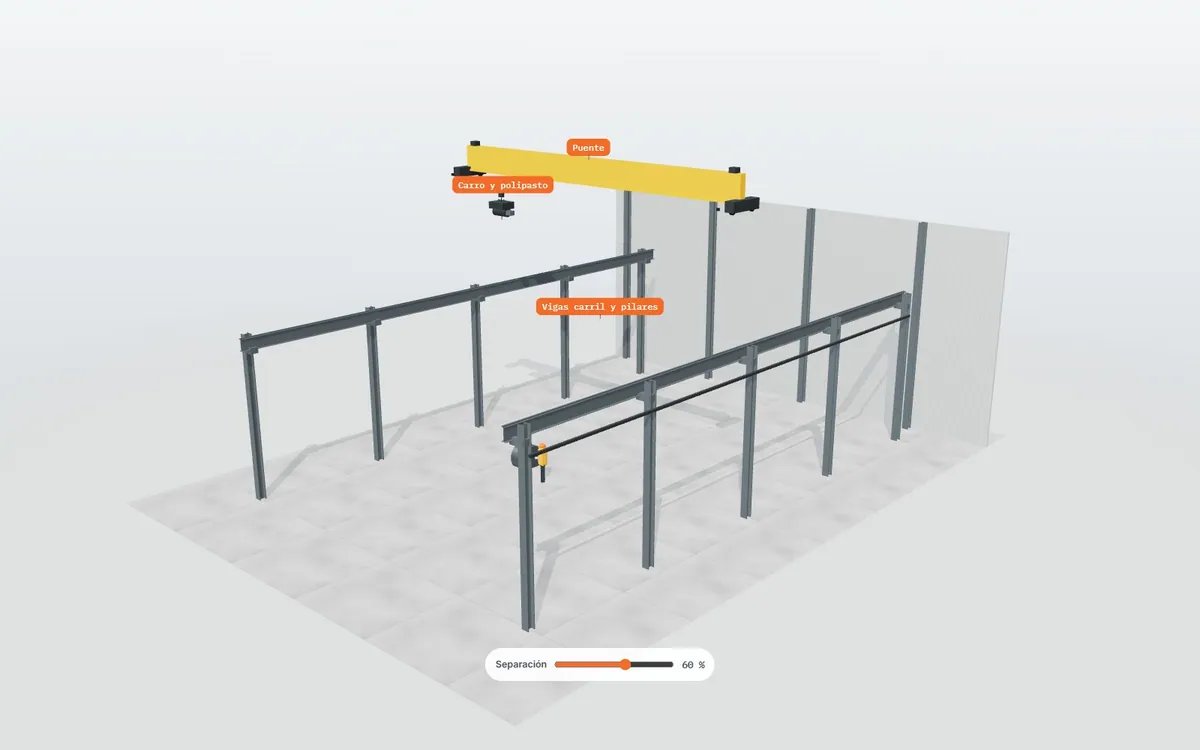

Puente grúa · vista explosionada — **Vista explosionada**

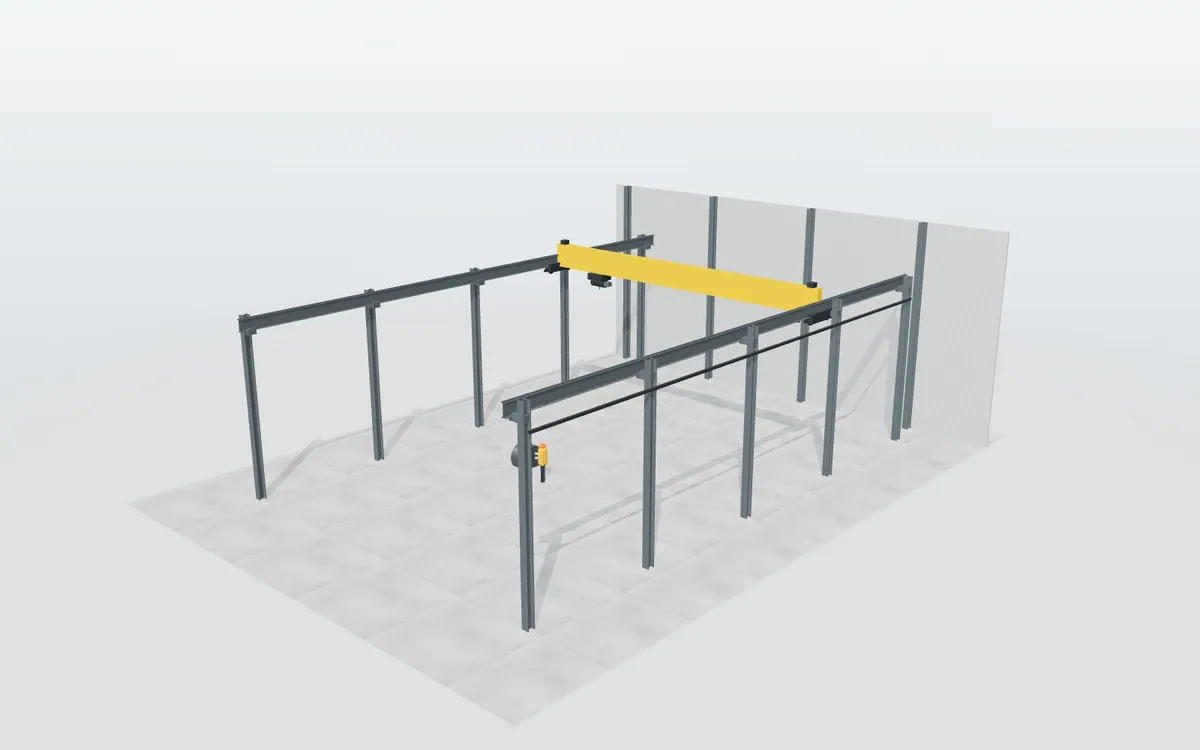

Puente grúa · animación — **Animación: mover**

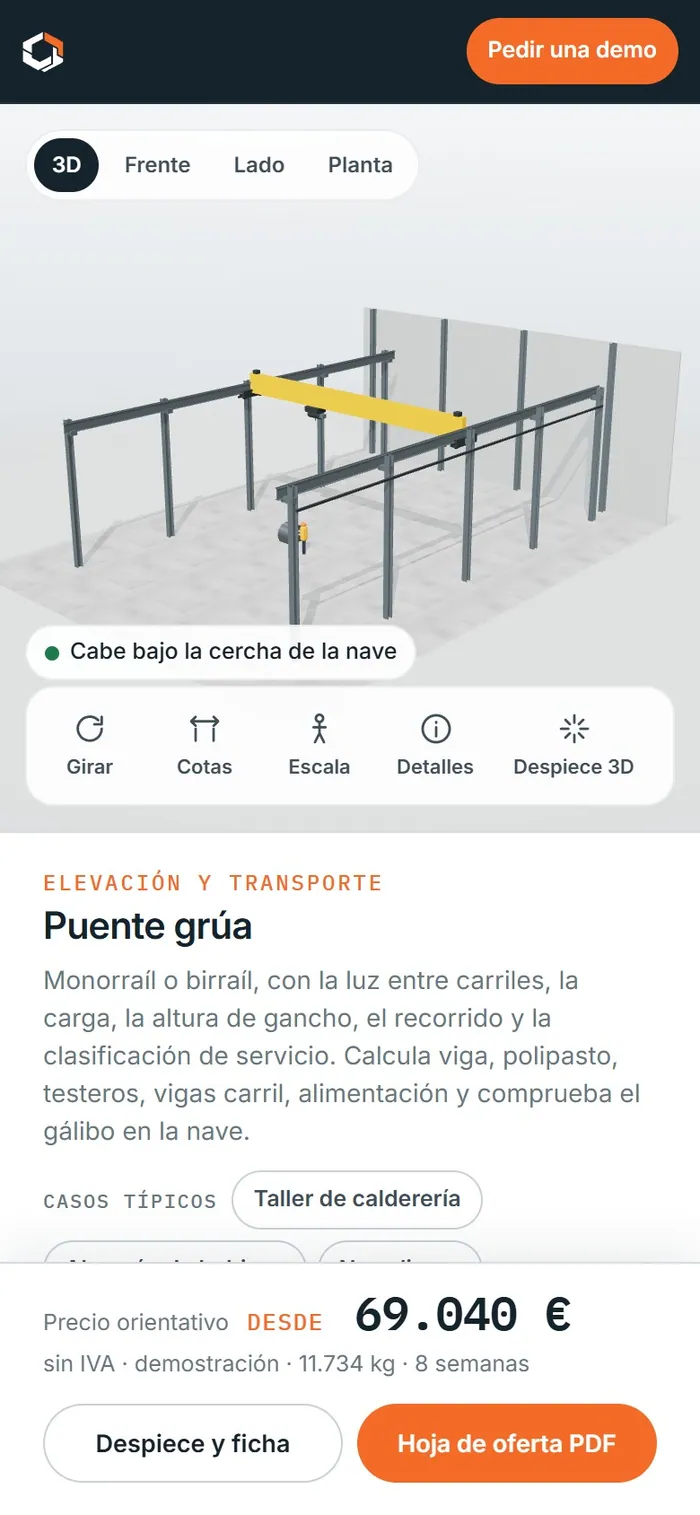

Puente grúa · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Puente grúa

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de puentes grúa y polipastos.
Instaladores de elevación.
Constructores de naves con grúa.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de grúas, elevación y transporte: qué compruebaQué comprueba un configurador de puentes grúa, plumas, mesas elevadoras, montacargas y transportadores: carga, recorrido, gálibos, estructura y normas UNE-EN.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula la viga?

Da un predimensionado orientativo para presupuestar; el cálculo definitivo lo firma su técnico.

¿Comprueba la altura libre?

Sí, con la altura bajo cercha y la altura de gancho necesaria.

¿Incluye grupo de clasificación?

Sí, de A3 a A6, que afecta a polipasto y precio.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
