Configurador de cabinas de pintura industrial

Un fabricante de remolques quiere pintar chasis de 12 m en líquido y curar en horno. Pregunta por una cabina y le responden con otra pregunta: qué caudal de aire, qué filtros, horno de gas o eléctrico, suelo de rejilla o parcial, carro o puente. Cada respuesta cambia la cabina y el precio, y la oferta tarda semanas.

El configurador de cabina pregunta en orden: medidas, pieza, proceso y pintura, energía del horno, secado, cambio de color, suelo, carro, puertas, zona de preparación, ATEX y servicios. Calcula caudal, renovaciones, potencia térmica y consumo, y enseña la cabina con la pieza dentro.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyEl caudal se elige por catálogo. Una cabina corta de caudal deja niebla de pintura y defectos.

Con el configuradorEl caudal y la velocidad de aire salen de las medidas y del proceso.

HoyHorno y energía. Gas, eléctrico o infrarrojos cambian el consumo y la instalación.

Con el configuradorLa energía del horno ajusta potencia, consumo y precio, y la ficha lo explica.

HoyPieza grande, cabina pequeña. Se descubre en el montaje que el carro no entra o que no hay sitio para pintar alrededor.

Con el configuradorLa pieza aparece dentro de la cabina con sus holguras, y la animación mete el carro.

Véalo en marcha

El configurador de cabina en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

27 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Medidas	Largo interior (3.000–24.000 mm) · Ancho interior (2.500–9.000 mm) · Alto interior (2.200–7.000 mm) · Pieza habitual (5 opciones) · Zona de preparación y lijado adosada
Ventilación y proceso	Proceso: Pintura líquida, Pintura en polvo, Líquida + polvo, Base agua (secado rápido) · Flujo de aire: Vertical (techo a suelo), Horizontal (frontal), Semi-descendente · Velocidad de aire: 0,25 m/s, 0,30 m/s, 0,40 m/s · Horno de secado integrado · Temperatura de horno: 60 °C, 180 °C, 220 °C · Energía del horno: Gas natural / propano, Eléctrico, Infrarrojos de gas · Secado por aire a velocidad · Recuperador de calor · Cambio de color rápido (polvo)
Puertas, suelo y carga	Puerta: Doble hoja, Triple hoja, Corredera, Ambos extremos (túnel) · Foso de extracción (sin plataforma) · Suelo de trabajo: Rejilla completa, Rejilla central + chapa, Plataforma elevada con rampa · Carril aéreo de transporte · Carro de bastidor sobre raíles · Mesa giratoria
Equipamiento	Nivel de iluminación (600–1.500 lux) · Control por pantalla táctil · Certificación ATEX y presostatos · Equipo de aplicación (pistolas y bombas) · Compresor y tratamiento de aire · Montaje y puesta en marcha · Proyecto y legalización

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

Cabina de pintura industrial · Chasis y maquinaria — **Chasis y maquinaria**12 × 5 × 4 m, flujo vertical 0,3 m/s, horno 60 °C, puertas triples en ambos extremos

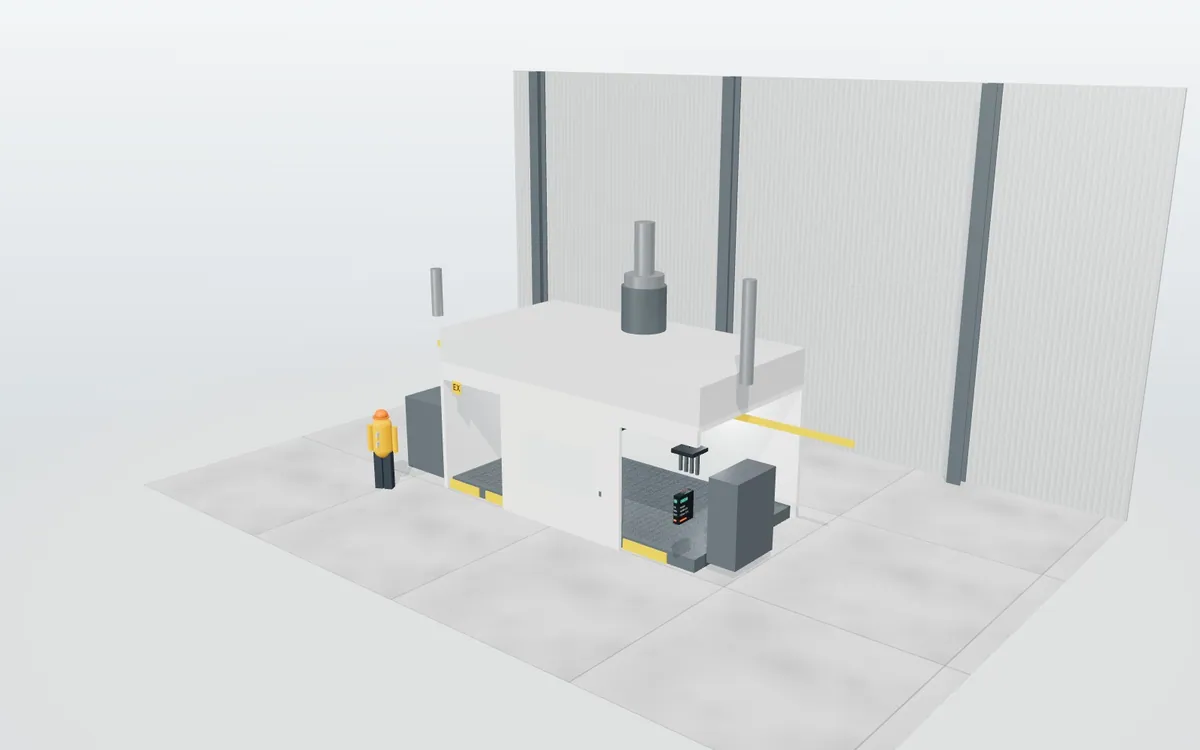

Cabina de pintura industrial · Línea de polvo con horno 180 — **Línea de polvo con horno 180**6 × 3 × 2,5 m, cartuchos, horno 180 °C, carril aéreo

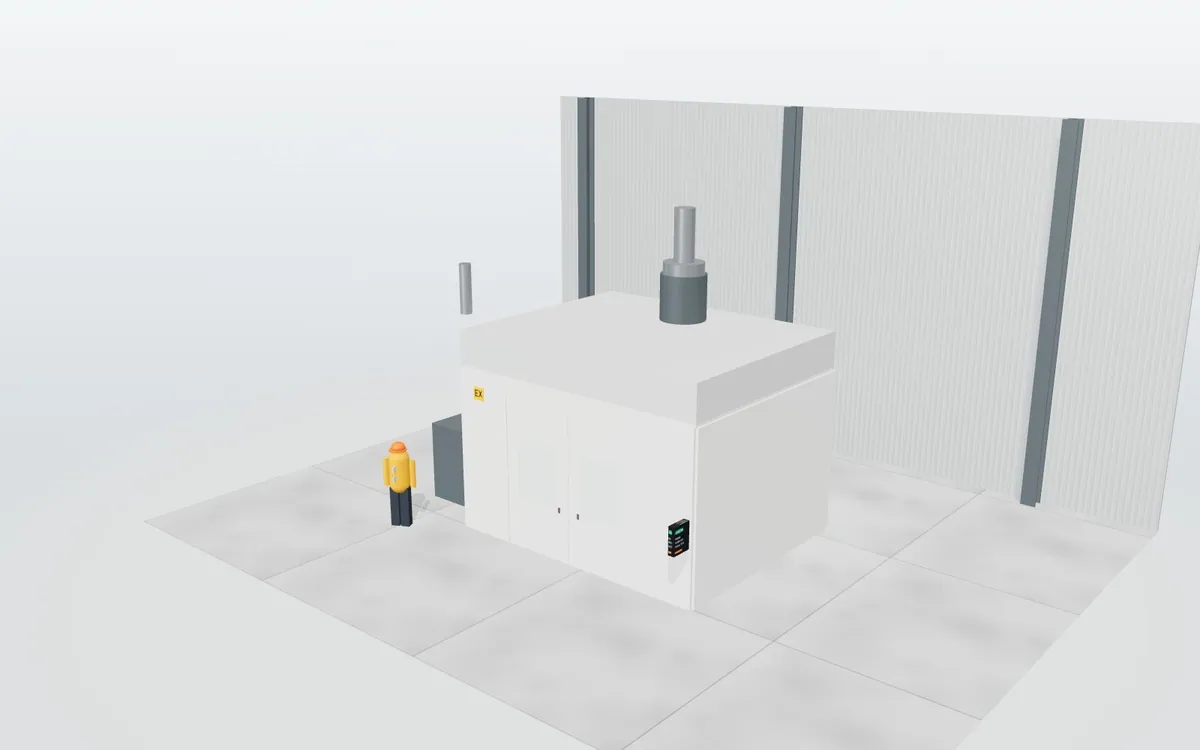

Cabina de pintura industrial · Carpintería base agua — **Carpintería base agua**5 × 4 × 3 m, flujo semi-descendente, base agua, seco por aire

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoProceso y horno compatibles

Qué sale

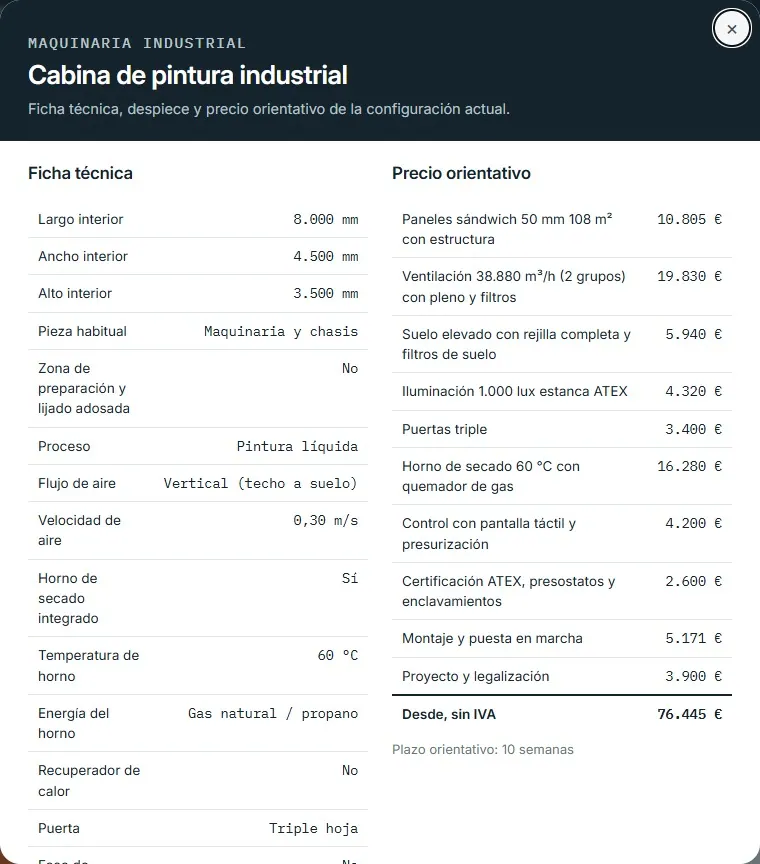

Cabina de pintura industrial · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

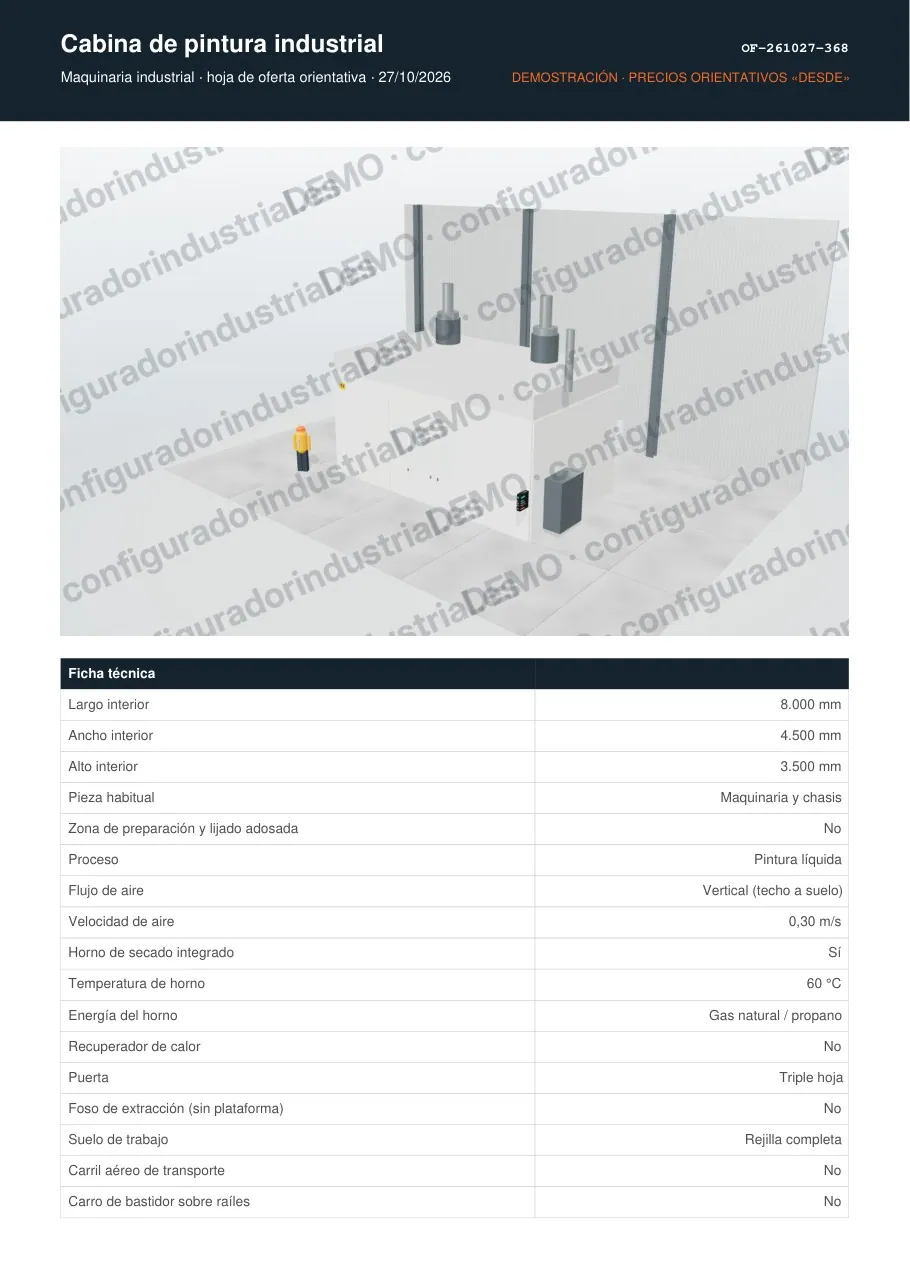

Cabina de pintura industrial · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
PAN-S50	Panel sándwich 50 mm (m²)	108	11
EST-ALU	Perfilería y estructura (m)	60	2,4
VEN-19K	Grupo ventilador 19.440 m³/h	2	180
FIL-TECHO	Filtro de techo fibra (m²)	32	1,2
FIL-SUELO	Paint-stop (m²)	36	0,8
REJ-SUELO	Rejilla trámex (m²)	36	28
LUM-EX	Luminaria LED estanca ATEX 2×36	4	5
PTA-TRI	Puerta triple	1	120

Ficha técnica (valores por defecto)

Dato	Valor
Caudal de aire	38.880 m³/h
Renovaciones	309 por hora
Potencia eléctrica	48 kW
Consumo del horno	324 kW de gas
Tiempo de secado	≈ 45 min
Medidas exteriores	8.400 × 4.900 × 4.400 mm
Nivel sonoro	74 dB

El 3D por dentro

Cabina de pintura industrial · cotas y etiquetas — **Cotas y etiquetas**

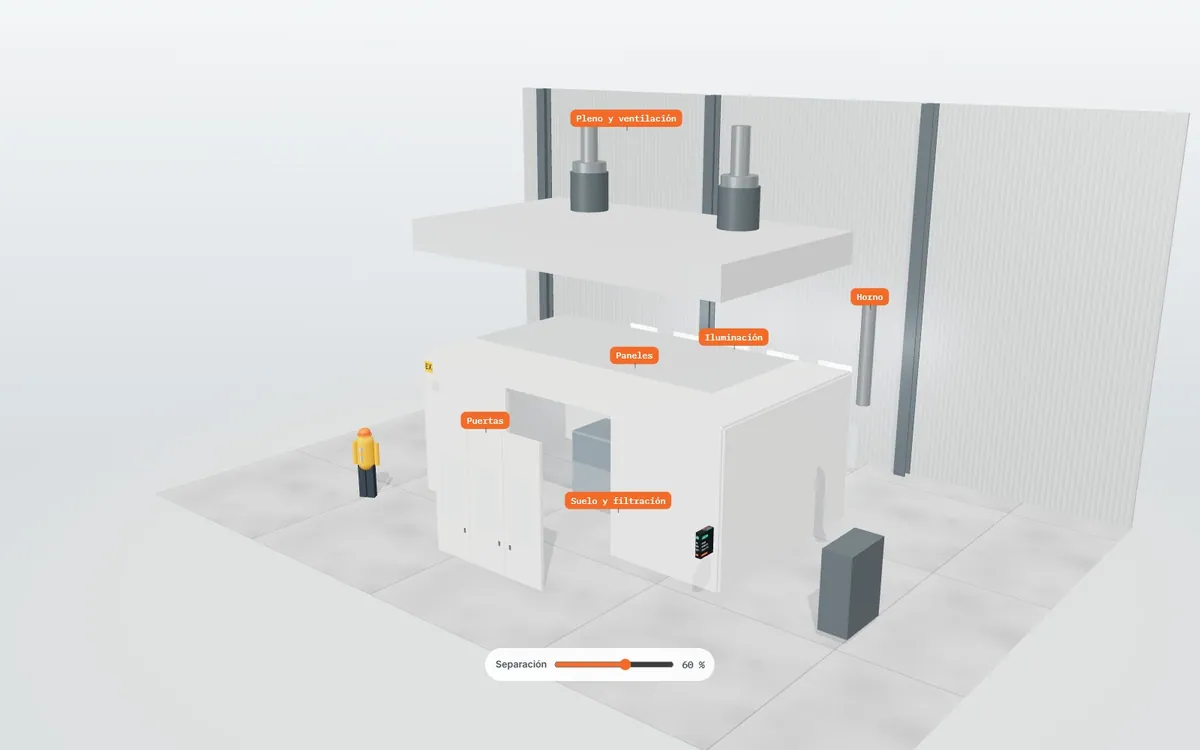

Cabina de pintura industrial · vista explosionada — **Vista explosionada**

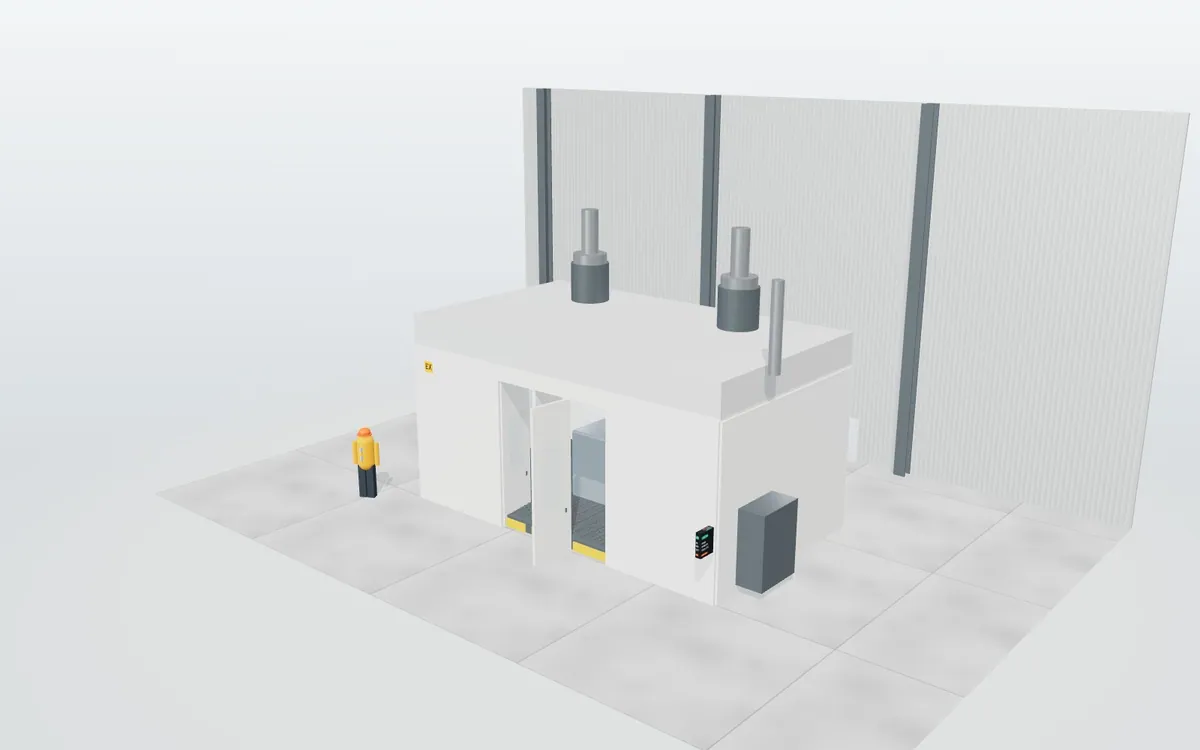

Cabina de pintura industrial · animación — **Animación: abrir puertas**

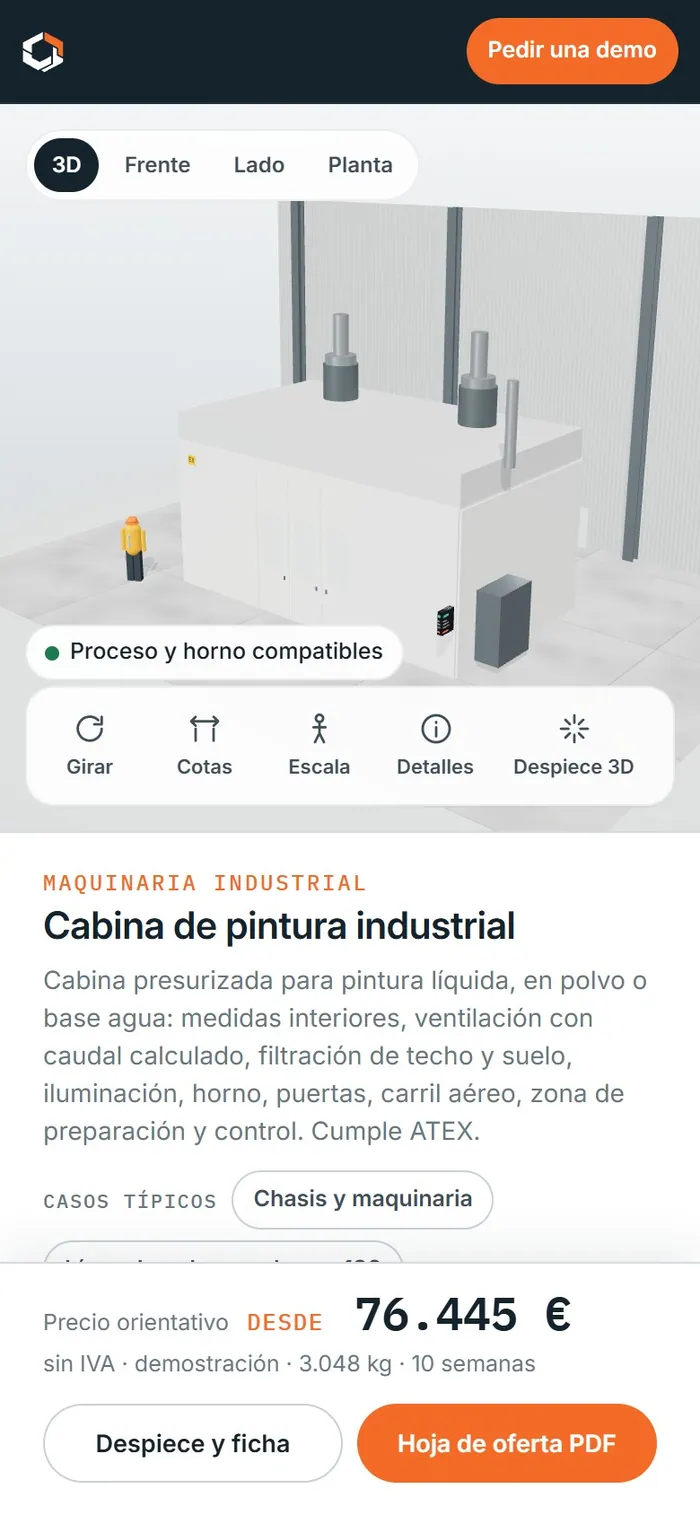

Cabina de pintura industrial · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Cabina de pintura industrial

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de cabinas de pintura y hornos.
Ingenierías de acabado superficial.
Talleres de calderería que amplían instalaciones.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de maquinaria industrial: opciones y compatibilidadesCómo un configurador de maquinaria industrial gestiona opciones, compatibilidades, potencias, plazos y documentación, y qué cambia con el Reglamento 2023/1230.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Distingue pintura líquida y polvo?

Sí, con sus filtros, su horno y su temperatura de curado.

¿Incluye ejecución ATEX?

Sí, cuando el proceso lo requiere, con su sobrecoste.

¿Calcula el consumo del horno?

Sí, con la energía elegida y las horas de uso.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
