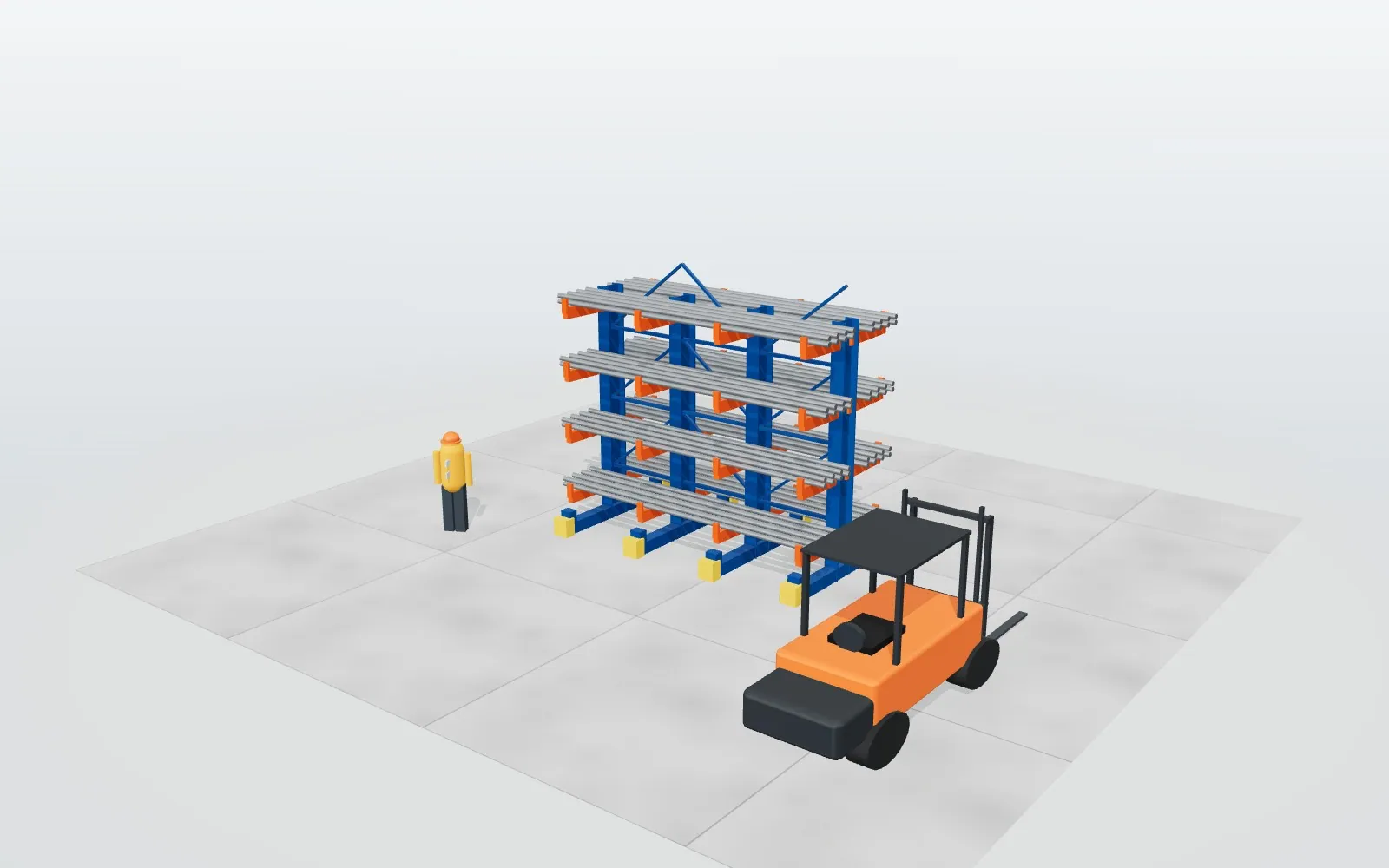

Configurador de estanterías cantilever para perfiles, tubos y tableros

Un almacén de perfiles de aluminio guarda barras de 6 m apoyadas en caballetes. Pide estantería cantilever a doble cara, cuatro niveles y brazos de 1 m. Para ofertarla hay que calcular columnas, carga por brazo, número de brazos por barra y bases, y decidir si va a la intemperie.

El configurador de cantilever lo resuelve con la carga real: longitud y peso de lo que se almacena, simple o doble cara, niveles, brazos, base, acabado y acceso. Comprueba la carga por brazo y por columna, propone separación entre columnas y saca el despiece.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyLa carga por brazo se pasa. Una barra de 6 m apoyada en dos brazos sobrecarga cada uno; con tres, cumple.

Con el configuradorLa separación de columnas y la carga por brazo se calculan con la longitud y el peso del material.

HoyExterior o interior cambia todo. A la intemperie hace falta galvanizado, cubierta y, a veces, cerramiento lateral.

Con el configuradorEl acabado, la cubierta y el lateral se eligen con su precio, y el 3D los enseña.

HoyAcceso con carretilla o grúa. Con puente grúa los brazos cambian; con carretilla lateral, el pasillo.

Con el configuradorEl tipo de acceso ajusta brazos, inclinación y pasillo.

Véalo en marcha

El configurador de cantilever en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

22 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Estructura	Columnas (2–14 ud) · Separación entre columnas (1.000–2.500 mm) · Altura (2.000–9.000 mm) · Caras: Una cara, Doble cara · Base: Estándar, Reforzada, Base como brazo de carga
Brazos	Niveles de brazos (2–8 ud) · Longitud de brazo (600–1.800 mm) · Carga por brazo (5 opciones) · Inclinación del brazo: Horizontal, 5° hacia la columna · Topes en punta de brazo · Rodillos guía para carga/descarga · Separadores verticales en el brazo
Acabado y protección	Color (6 opciones) · Cubierta para exterior · Cerramiento lateral (testeros) · Cartelas de identificación por nivel · Protección de base contra golpes · Carga de ejemplo (5 opciones)
Instalación	Carga y descarga con: Carretilla de carga lateral, Carretilla contrapesada, Puente grúa, Manual (cargas ligeras) · Solera: Hormigón armado, Asfalto / exterior · Montaje y anclaje incluidos · Cálculo y certificado de cargas

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

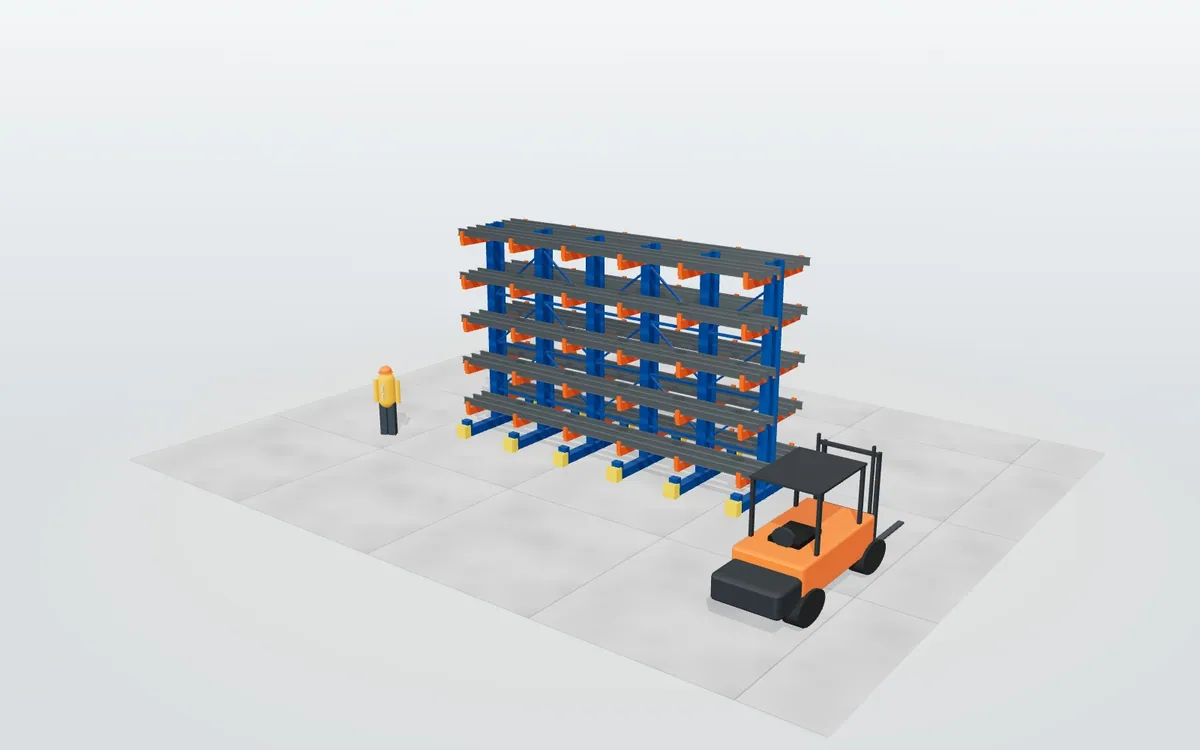

Estantería cantilever · Almacén de perfiles — **Almacén de perfiles**6 columnas doble cara, 5 m, brazos 1.000 mm / 1.000 kg

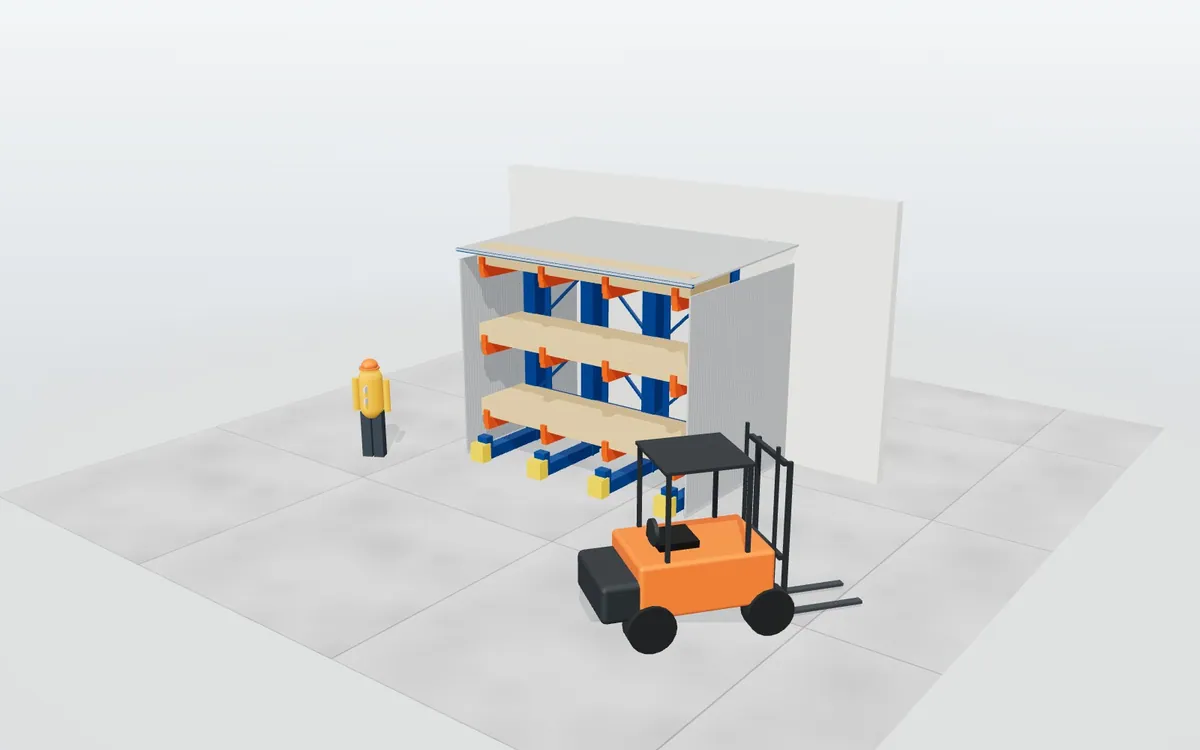

Estantería cantilever · Tableros en exterior — **Tableros en exterior**4 columnas simple cara, cubierta y cerramiento

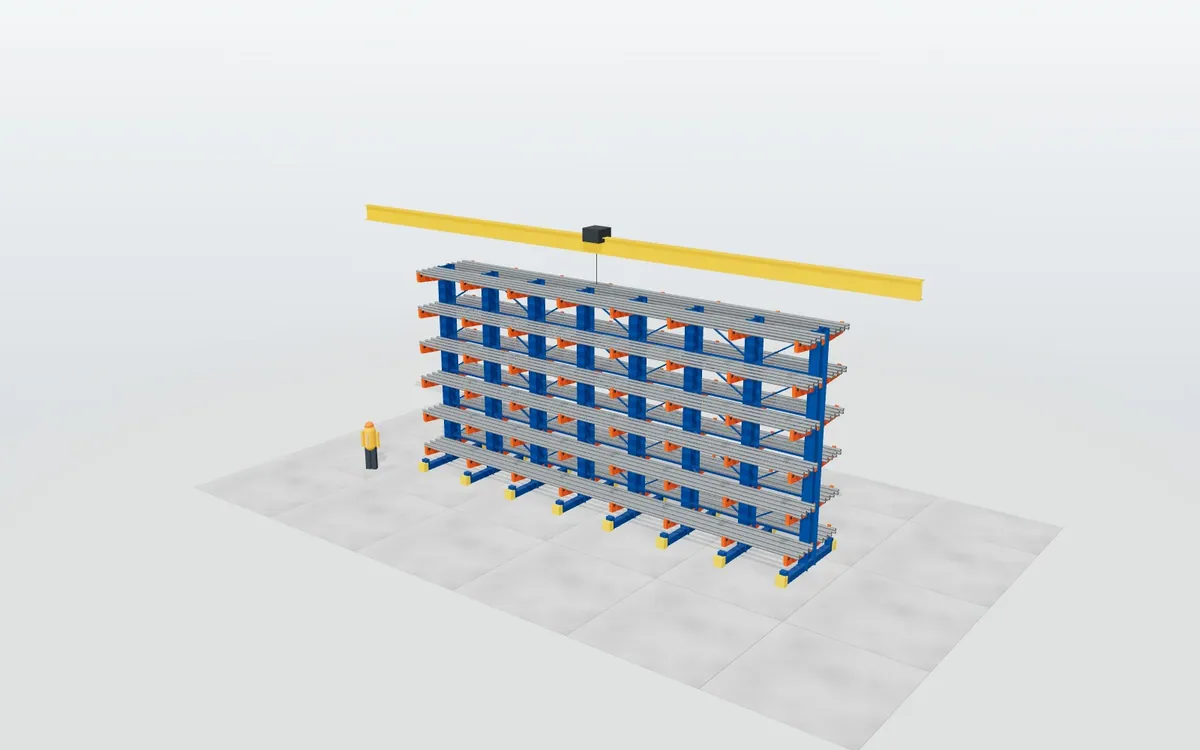

Estantería cantilever · Tubos con puente grúa — **Tubos con puente grúa**8 columnas, 7 m, brazos 1.200 / 2.500 kg, acceso por grúa

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoMomento en brazo dentro de la gama
AvisoMás de 2.500 kg por brazo: base reforzada

Qué sale

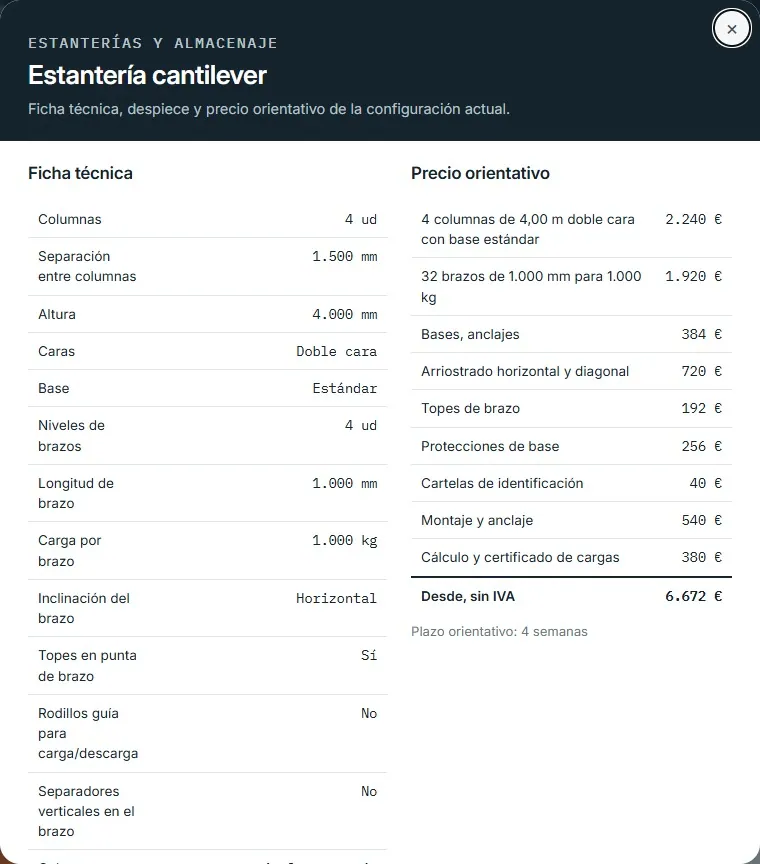

Estantería cantilever · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

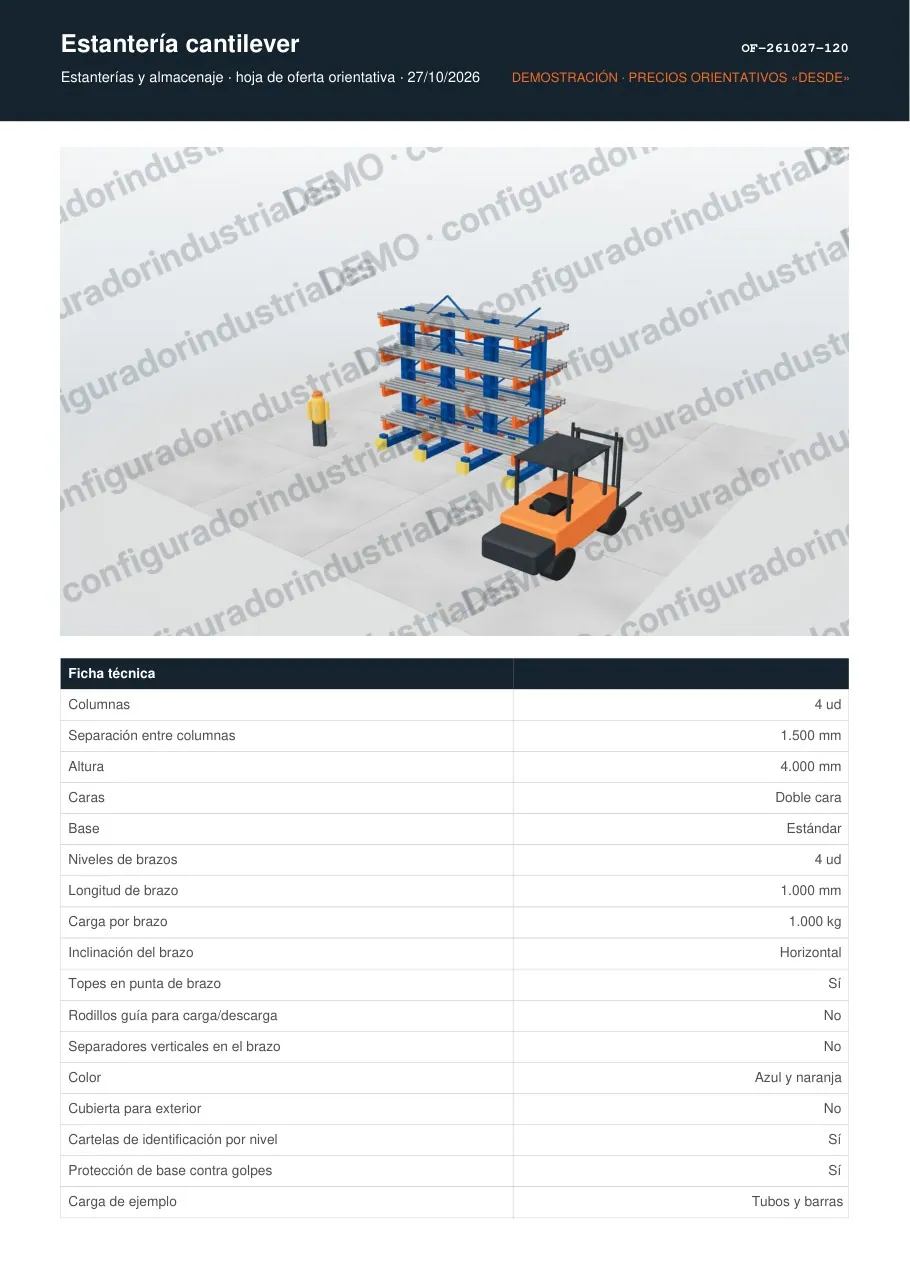

Estantería cantilever · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
CAN-COL-IPE380-4000	Columna IPE 380 h=4000	4	212,8
CAN-BASE-EST	Base doble cara estandar 1150 mm	4	41,4
CAN-BR-1000-1000	Brazo 1000 mm · 1000 kg	32	9
ARR-H-1500	Arriostrado horizontal	12	3,6
ARR-D	Diagonal	12	3,1
ANC-M16	Anclaje M16	16	0,15
TOP-BR	Tope de brazo	32	0,4
PRO-BASE	Protección de base	8	2,2

Ficha técnica (valores por defecto)

Dato	Valor
Longitud útil	5,10 m
Capacidad por nivel y cara	4.000 kg
Capacidad total	32 t
Brazos	32
Momento por brazo	1.000 kg·m
Superficie ocupada	13,2 m²
Acero	1.419 kg

El 3D por dentro

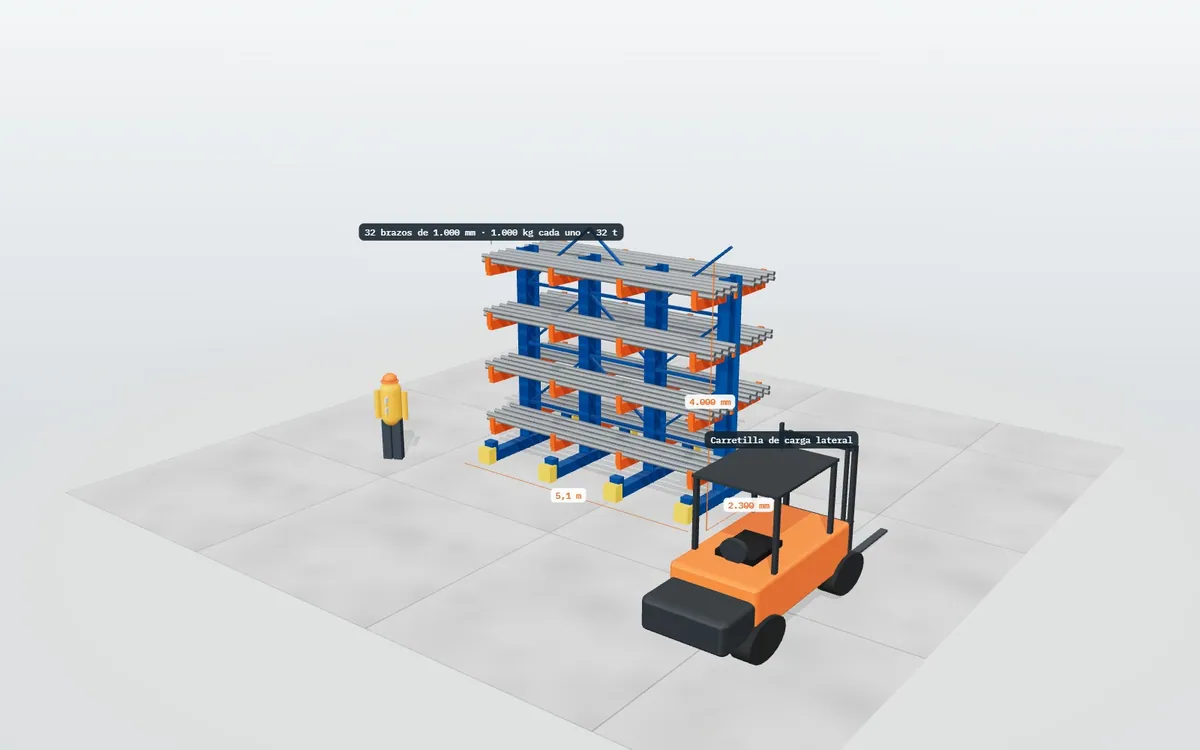

Estantería cantilever · cotas y etiquetas — **Cotas y etiquetas**

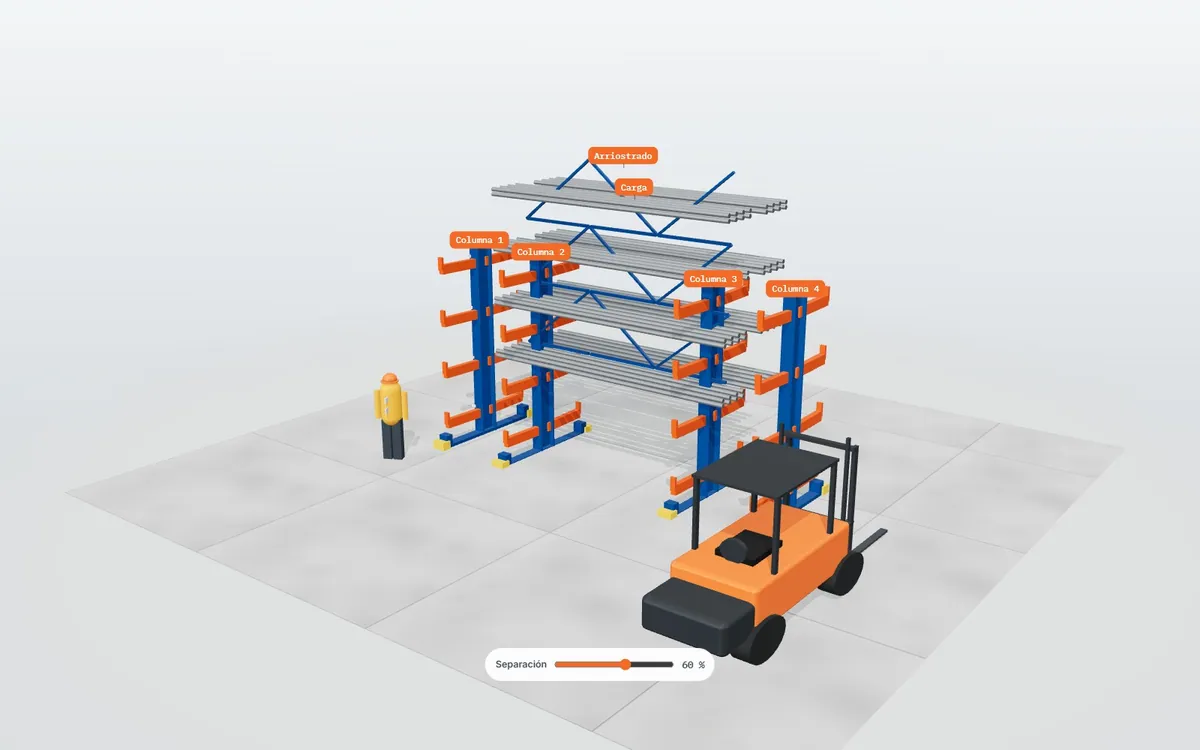

Estantería cantilever · vista explosionada — **Vista explosionada**

Estantería cantilever · animación — **Animación: cargar**

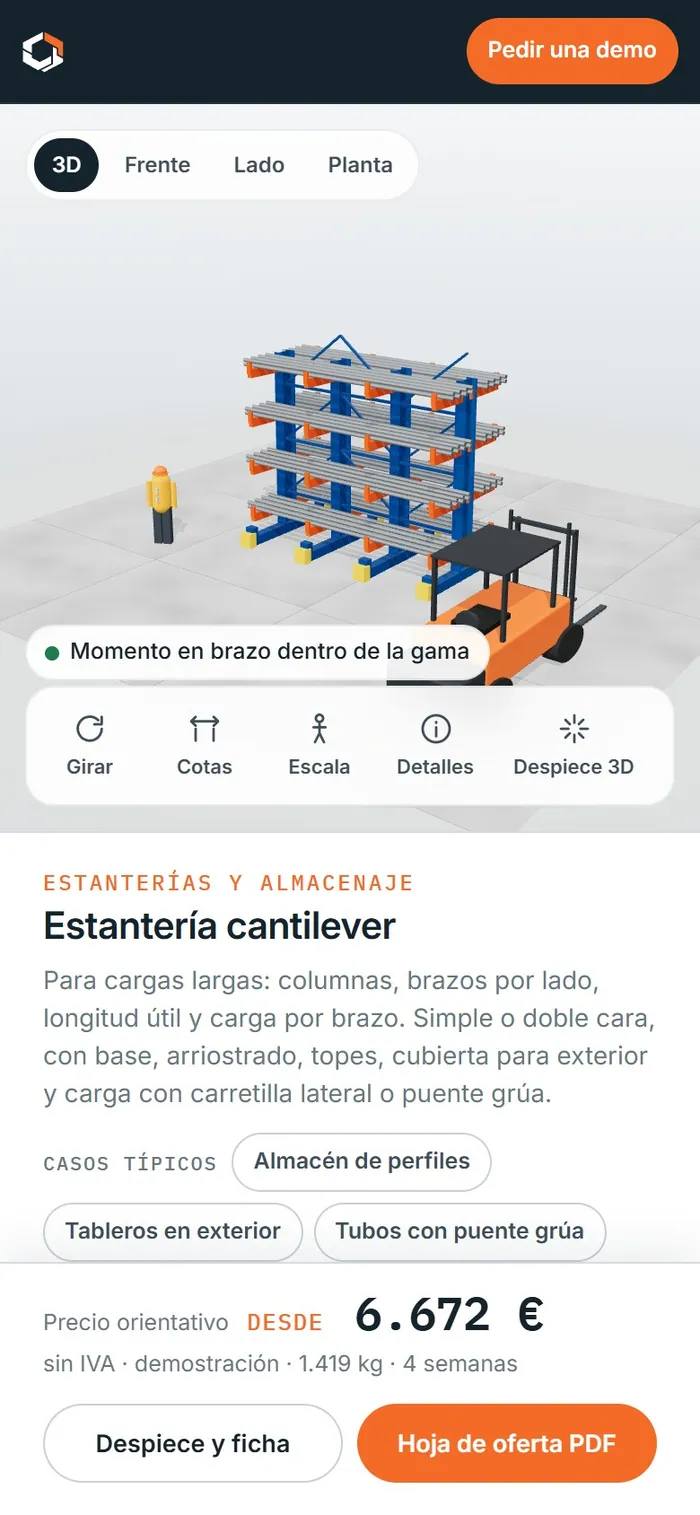

Estantería cantilever · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Estantería cantilever

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de estanterías cantilever.
Almacenes de perfiles, tubos, madera y tablero.
Distribuidores de material de construcción.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de estanterías industriales: cargas, pasillos y normasQué comprueba un configurador de estanterías industriales: carga por nivel, altura libre, pasillo según la carretilla, posiciones de palé y normas UNE-EN.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula la separación entre columnas?

Sí, según la longitud de la carga para que apoye en al menos tres brazos.

¿Sirve para exterior?

Sí: galvanizado, cubierta y cerramiento lateral opcionales.

¿Incluye el despiece?

Sí: columnas, bases, brazos, arriostrados y anclajes con su peso.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
