Configurador de entreplantas metálicas

Una empresa de recambios se queda sin sitio y no puede mudarse. Tiene 6 m libres bajo cercha y quiere doblar superficie para picking. Pregunta cuánto cuesta una entreplanta de 300 m², con escalera, barandilla y una puerta para subir palés. La respuesta depende de la carga, de la luz entre pilares y del suelo.

El configurador de entreplanta lo concreta: medidas, altura, carga de uso, luz máxima entre pilares, tipo de suelo, escaleras, barandilla, puerta de palés, cerramiento y usos de arriba. Dimensiona vigas y pilares en orden de magnitud y saca los metros, los kilos y el precio «desde».

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyLa carga cambia la estructura. Picking manual, palés u oficinas no se apoyan sobre la misma viga.

Con el configuradorLa carga de uso y la luz definen viga y pilar, y el despiece da los kilos de acero.

HoyAccesos y seguridad dispersos. Escalera, barandilla y puerta de palés se ofertan aparte y faltan en la primera propuesta.

Con el configuradorEscaleras, barandillas, puerta de palés y señalización forman parte de la configuración.

HoyEl cliente no ve la altura libre. Sin 3D no se entiende cuánto queda debajo y cuánto arriba.

Con el configuradorLas cotas enseñan la altura libre en las dos plantas y la animación sube un palé.

Véalo en marcha

El configurador de entreplanta en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

24 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Dimensiones	Largo (4.000–40.000 mm) · Ancho (3.000–20.000 mm) · Altura libre bajo viga (2.200–5.000 mm) · Sobrecarga de uso: 350 kg/m², 500 kg/m², 750 kg/m², 1.000 kg/m² · Separación máxima entre pilares (3.000–7.000 mm)
Suelo y accesos	Suelo: Tablero 38 mm, Rejilla trámex, Chapa lagrimada, Chapa colaborante + hormigón · Escaleras (1–4 ud) · Tipo de escalera: Recta, Con descansillo, Dos tramos en L · Puerta basculante de carga · Puerta de pivote vertical (palés altos) · Hueco para montacargas · Barandilla perimetral
Cerramiento y uso	Cerramiento bajo la entreplanta: Abierto, Mampara en dos lados, Cerrado (sala) · Módulo de oficina encima · Falso techo bajo la entreplanta · Estanterías de picking encima · Guardarraíles de protección de pilares
Instalaciones	Iluminación LED bajo la entreplanta · Iluminación LED encima · Rociadores bajo la plataforma · Señalización de cargas y evacuación · Color estructura (7 opciones) · Montaje y certificado · Proyecto y legalización

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

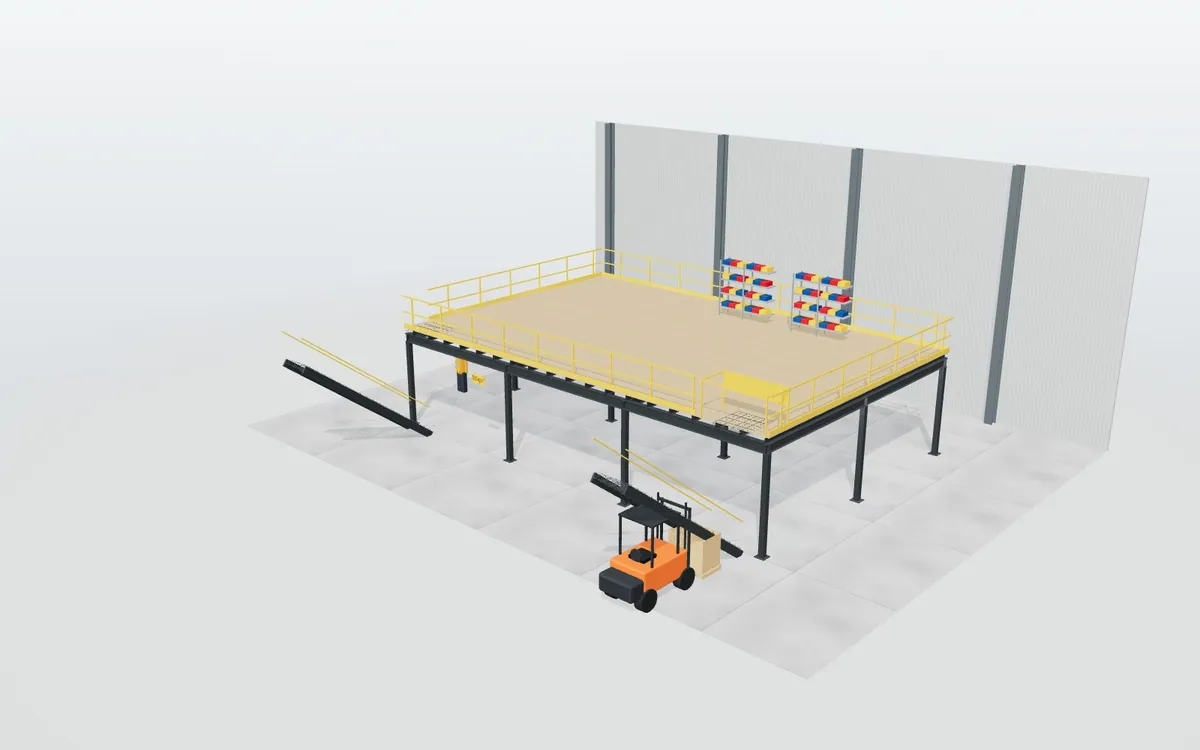

Entreplanta metálica · Almacén de picking — **Almacén de picking**15 × 10 m, 500 kg/m², tablero, 2 escaleras, basculante

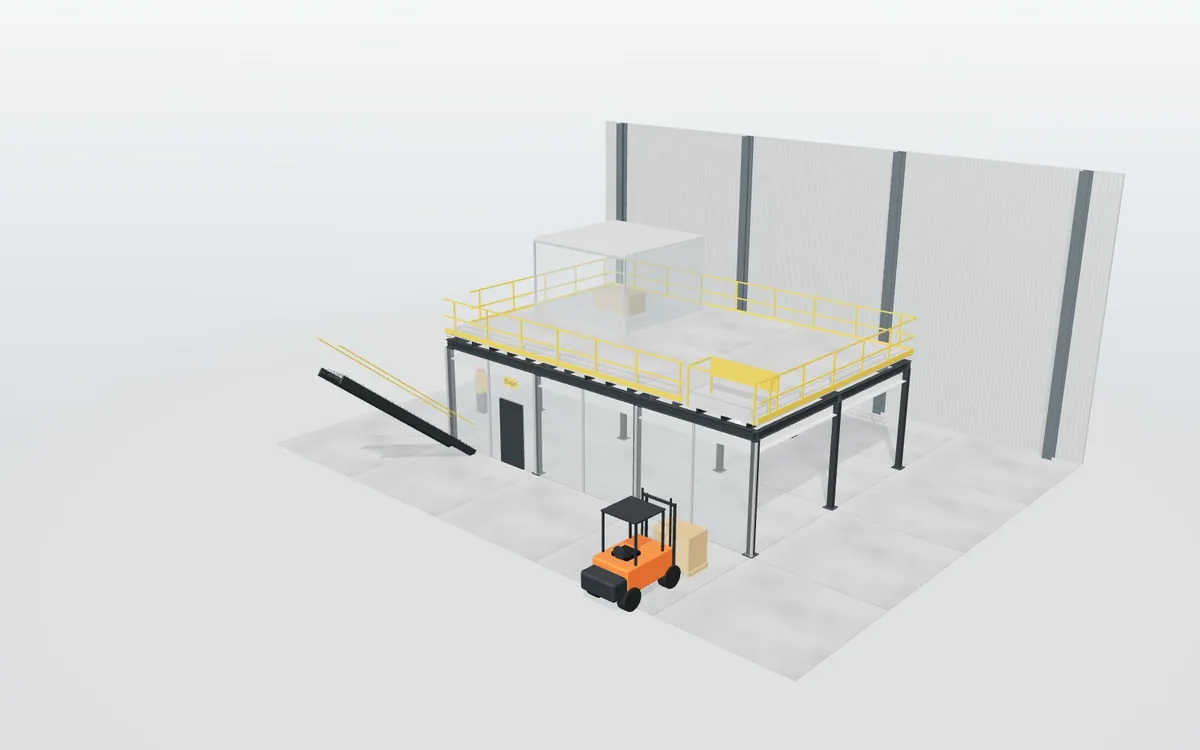

Entreplanta metálica · Oficinas en altura — **Oficinas en altura**12 × 8 m, 350 kg/m², hormigón, oficina acristalada, techo

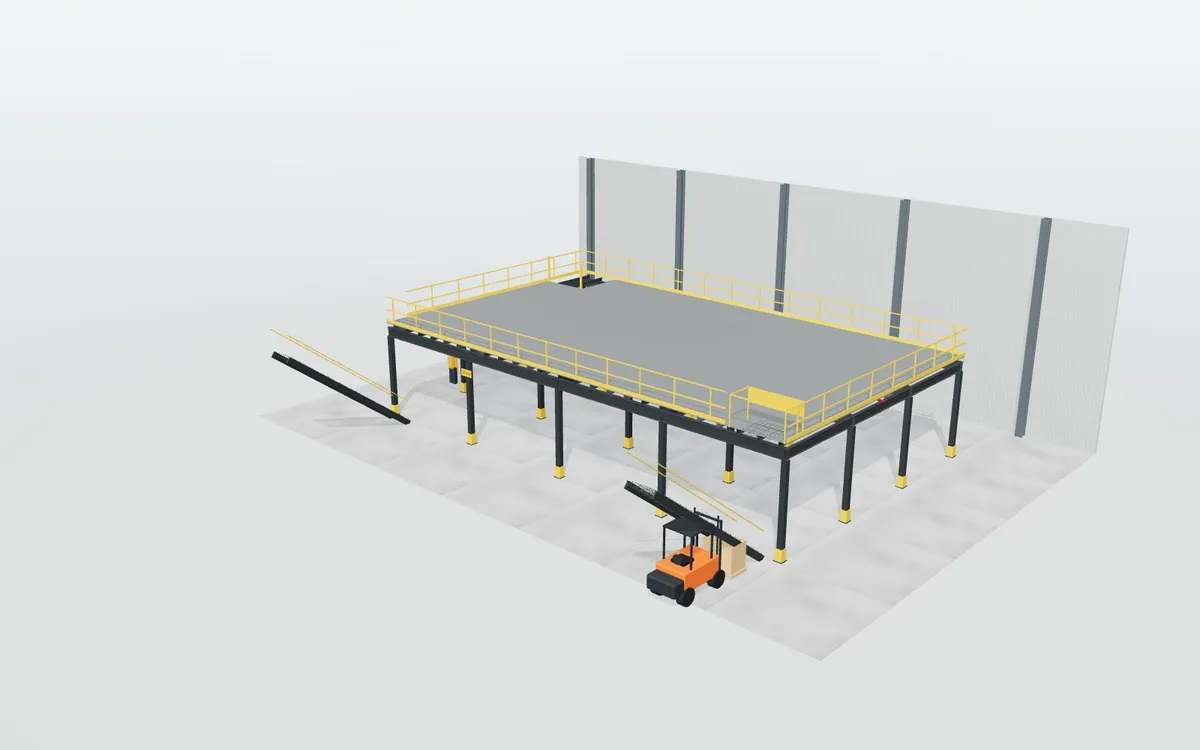

Entreplanta metálica · Palés con carretilla — **Palés con carretilla**20 × 12 m, 1.000 kg/m², chapa, montacargas, 3 niveles de pilares

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoAltura libre para paso y carretilla

Qué sale

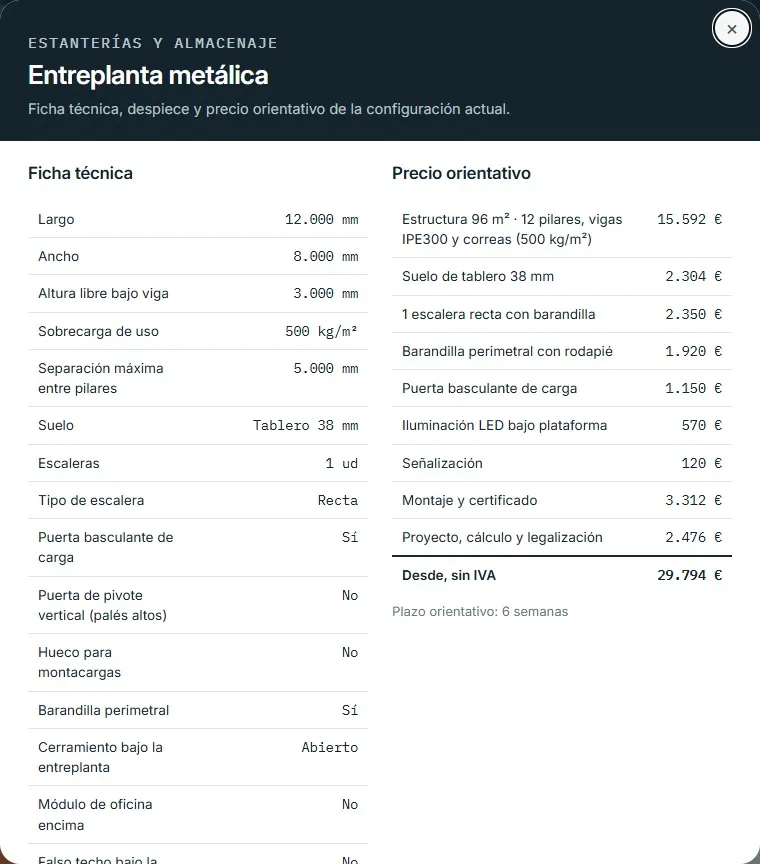

Entreplanta metálica · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

Entreplanta metálica · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
PIL-160-3000	Pilar tubo 160 × 160 × 6 h=3000	12	86,1
VIG-IPE300	Viga principal IPE300 L=12000	3	506,4
VIG-S-IPE300	Viga secundaria L=8000	4	286,96
COR-C180	Correa C 180 L=8000	15	55,2
SUE-TAB	Suelo tablero (m²)	96	20
ESC-REC-3000	Escalera con barandilla	1	300
BAR-1100	Barandilla 1.100 mm con rodapié (m)	40	7,5
PBS-2200	Puerta basculante 2.200 mm	1	85

Ficha técnica (valores por defecto)

Dato	Valor
Superficie nueva	96 m²
Pilares	12 (cada 5.000 mm)
Vigas	IPE300
Altura total	3.520 mm
Carga total admisible	48 t
Acero	5.128 kg (53 kg/m²)
Carga por pilar (máx.)	6.720 kg

El 3D por dentro

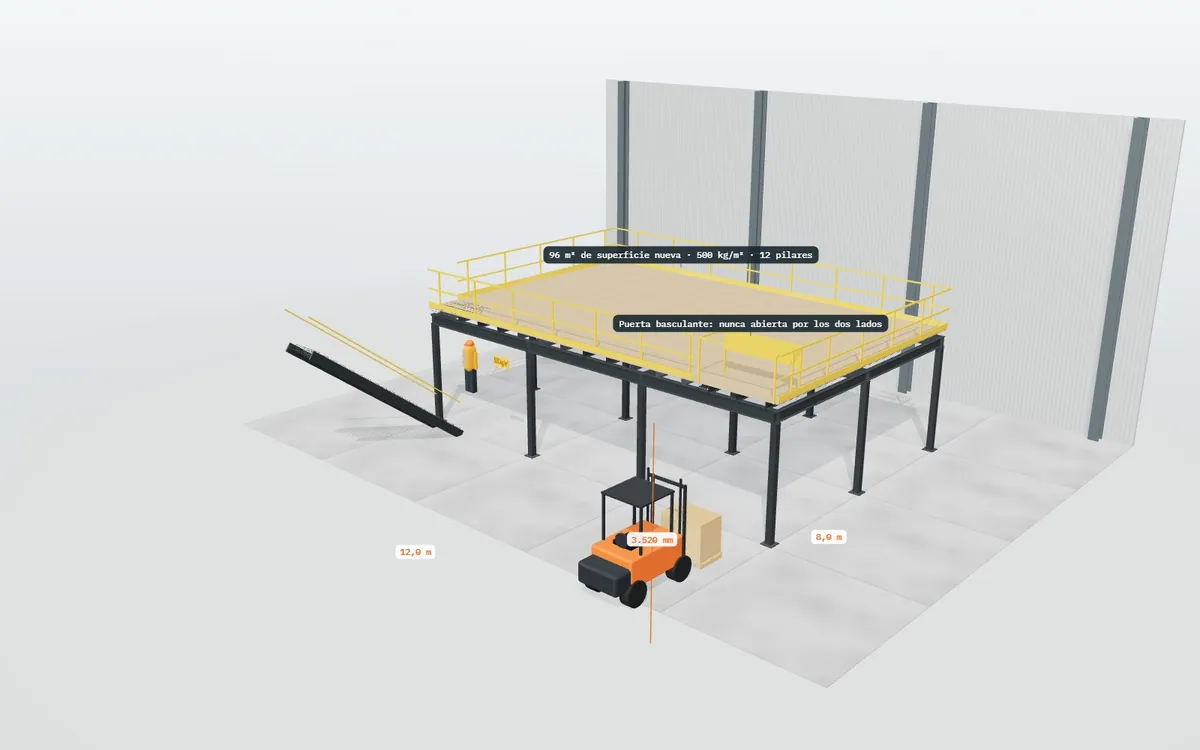

Entreplanta metálica · cotas y etiquetas — **Cotas y etiquetas**

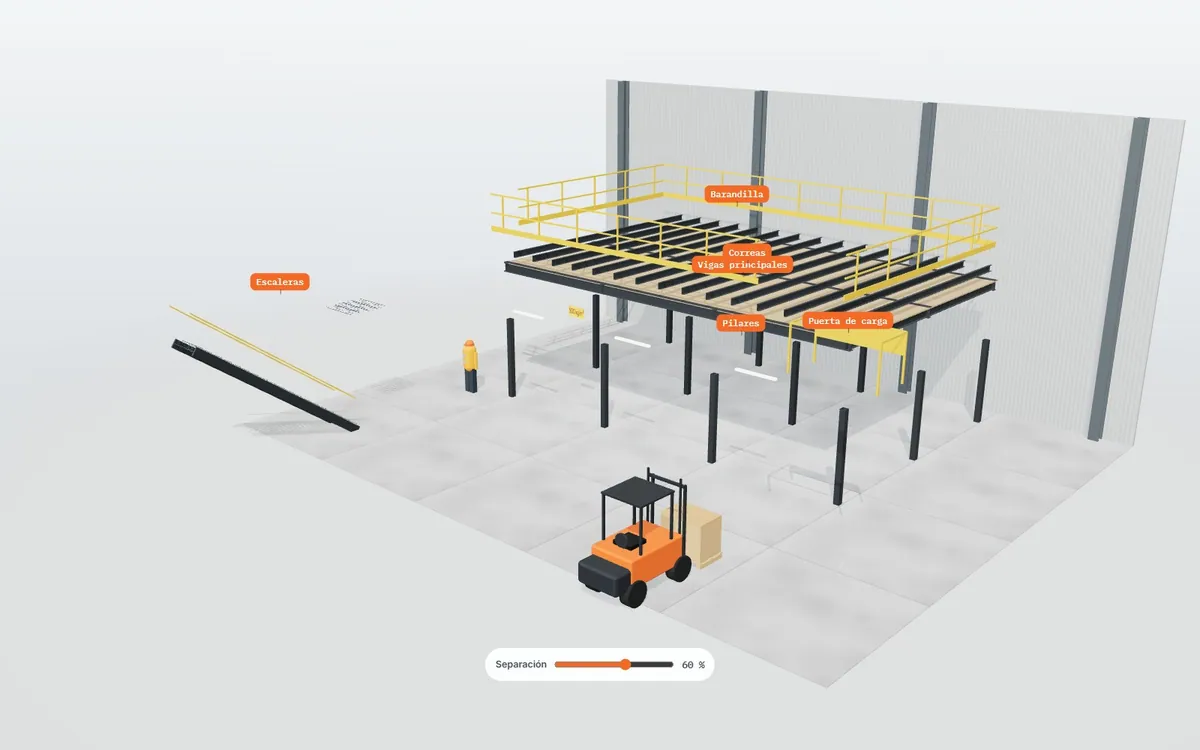

Entreplanta metálica · vista explosionada — **Vista explosionada**

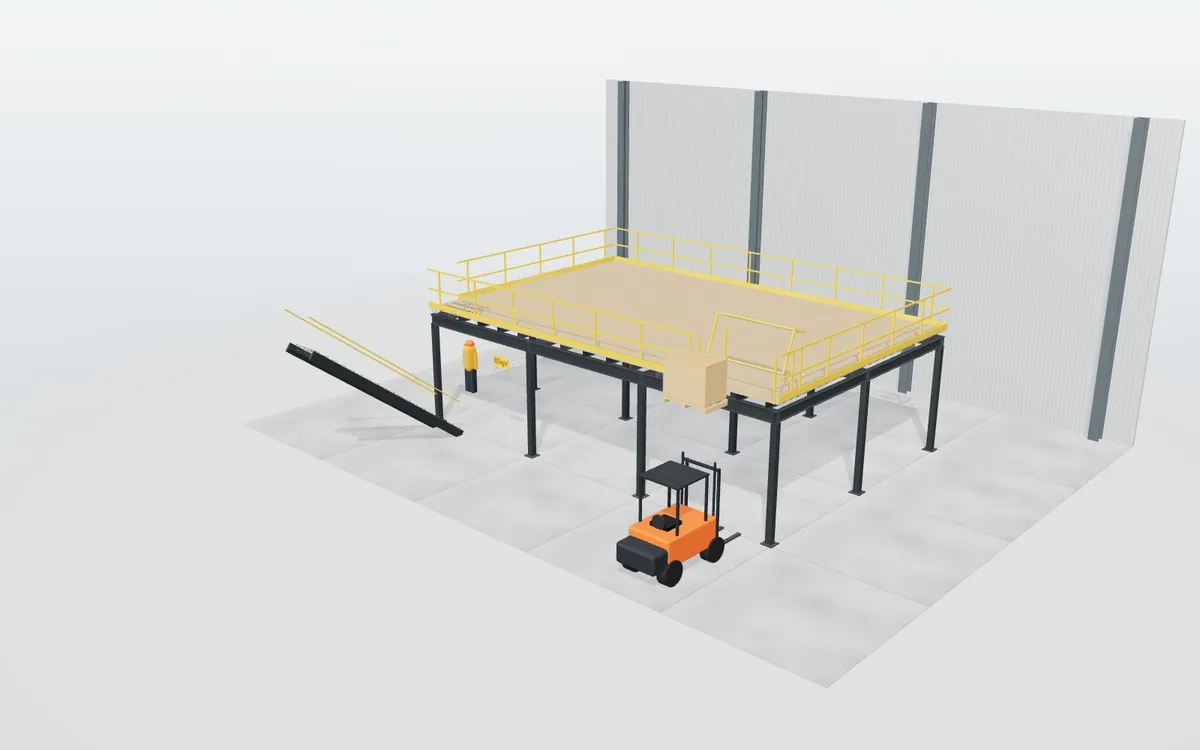

Entreplanta metálica · animación — **Animación: subir palé**

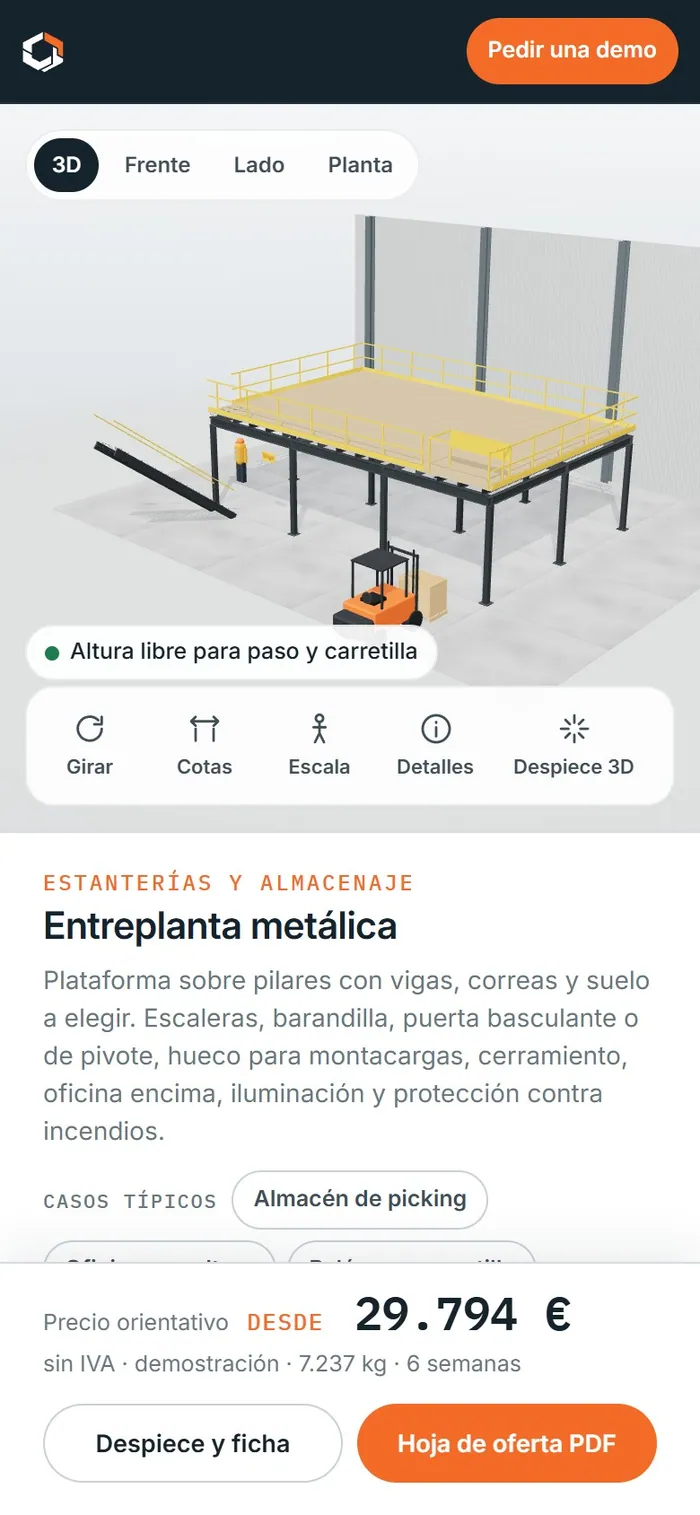

Entreplanta metálica · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Entreplanta metálica

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de entreplantas y altillos.
Instaladores de almacenaje.
Empresas que amplían superficie sin obra.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de estanterías industriales: cargas, pasillos y normasQué comprueba un configurador de estanterías industriales: carga por nivel, altura libre, pasillo según la carretilla, posiciones de palé y normas UNE-EN.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Sirve para oficinas en altura?

Sí. El caso típico de oficinas añade suelo de hormigón, cerramiento y techo.

¿Calcula los pilares?

Da un predimensionado orientativo; el cálculo definitivo lo firma su oficina técnica.

¿Incluye la puerta de palés?

Sí, de tipo pivotante, con su precio y su posición.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
