Configurador de estanterías industriales: cargas, pasillos y normas
Un configurador de estanterías parte de lo que se va a guardar y de cómo se va a mover: formato y peso del palé o de la caja, altura libre de la nave y carretilla que trabaja en el pasillo. Con eso monta alineaciones, módulos y niveles, cuenta posiciones y comprueba cargas con las tablas del catálogo.
En estanterías, las reglas salen de cuatro datos: unidad de carga (formato y peso), altura libre, carretilla y uso. El configurador elige bastidores y largueros con las tablas de carga del fabricante, ajusta el pasillo a la carretilla y cuenta las posiciones. No sustituye a la memoria de cálculo de un proyecto singular: la prepara.
Qué parámetros se configuran
- Tipo: paletización convencional, cantilever, picking, móvil sobre raíles o entreplanta.
- Unidad de carga: formato y peso del palé, o medida y peso de la caja o del perfil.
- Altura libre bajo cubierta y obstáculos (luminarias, rociadores).
- Carretilla y ancho de pasillo; simple o doble fondo.
- Número de alineaciones, módulos y niveles.
- Protecciones, señalización de carga, mallas y accesorios.
Reglas típicas
Normas que conviene tener en cuenta
- UNE-EN 15512: diseño estructural de estanterías de paletización regulables.
- UNE-EN 15620: tolerancias, deformaciones y holguras en estanterías de paletización.
- UNE-EN 15635: utilización y mantenimiento; pide inspección técnica al menos cada 12 meses por persona competente.
- UNE-EN 15629: especificación de los equipos de almacenaje.
- UNE-EN 1090: ejecución de estructuras de acero, para entreplantas.
Un caso de la demo
Así lo resuelve el configurador de ejemplo con uno de sus casos típicos: los datos que calcula y las comprobaciones que hace, tal como salen en la demo.

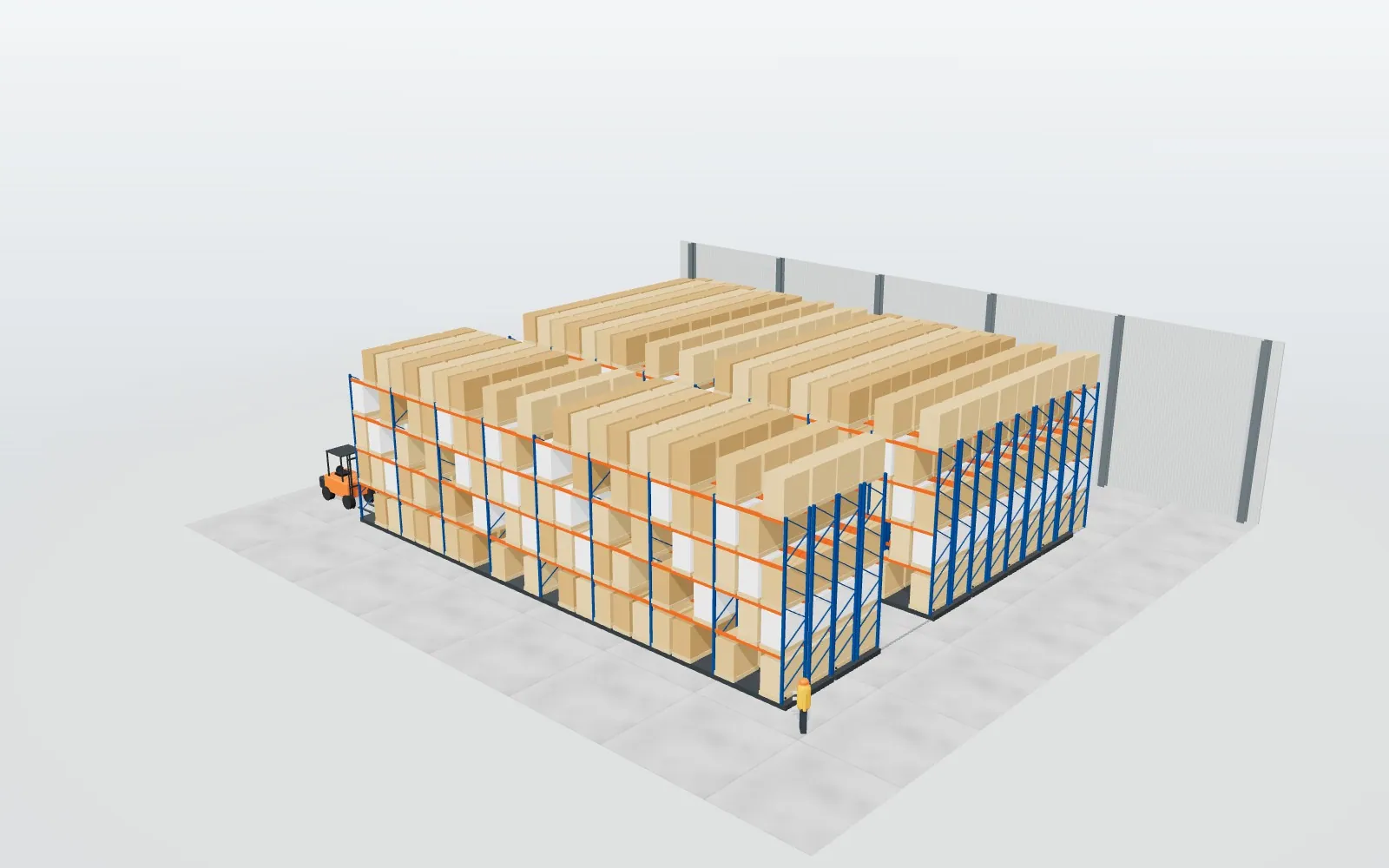

Paletización convencional con pasillos · Almacén de distribución
| Dato | Valor |
|---|---|
| Posiciones de palé | 2.160 |
| Capacidad total | 2.160 t |
| Longitud de alineación | 27,2 m |
| Pasillo de trabajo | 2,80 m |
| Superficie ocupada (con pasillos) | 849 m² |
| Palés por m² | 2,55 |
| Hueco libre por nivel | 1.780 mm |
| Altura del último nivel | 9,80 m |
| Plazo orientativo | 6 semanas |
- CorrectoLa retráctil llega al último nivel
- CorrectoHueco libre por nivel 1.780 mm
- AvisoMás de 9 m: cálculo y anclaje específicos
Pruébelo
Paletización convencional con pasillos
Alineaciones, pasillos y carretilla: posiciones al momento
Ver configurador
Estantería cantilever
Perfiles, tubos y tableros: columnas, brazos y bases a medida
Ver configurador
Estantería de picking con cajas
Baldas, cajas, dinámica FIFO y pick-to-light: SKU por módulo
Ver configurador
Estantería móvil sobre raíles
Bases motorizadas: un pasillo que se abre donde hace falta
Ver configurador
Entreplanta metálica
Duplicar superficie sin obra: m², carga, accesos y usos
Ver configuradorPreguntas frecuentes
¿Calcula la estructura?
Aplica las tablas de carga de su catálogo y las reglas de su oficina técnica. Para un proyecto singular, prepara los datos de la memoria de cálculo.
¿Puede el cliente ver la estantería en su nave?
Sí, con realidad aumentada desde el móvil.
¿Saca las posiciones de palé?
Sí, por alineación y en total, con los niveles y el tipo de palé elegidos.
