Configurador de cuadros eléctricos de distribución

Un instalador pide un cuadro general para una nave: acometida de 250 A, 18 salidas, un PLC pequeño, reloj para el alumbrado y una reserva del 20 %. El cuadrista tarda una tarde en elegir envolvente, contar módulos y comprobar que no se calienta. Al final el instalador compra al que contestó antes.

El configurador de cuadro hace ese trabajo en el momento: acometida e interruptor general, salidas por tipo, embarrado, batería de condensadores, automatización, envolvente, material y grado de protección, ventilación y servicios. Cuenta módulos, comprueba la temperatura interior y saca aparamenta y precio.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyContar módulos lleva horas. Cada salida, cada diferencial y cada reserva cambian el tamaño del armario.

Con el configuradorLos módulos se cuentan solos y la envolvente se elige con su reserva.

HoyEl cuadro se calienta. Una envolvente justa con mucha aparamenta supera la temperatura admisible.

Con el configuradorSe calcula la potencia disipada y la temperatura interior, y avisa cuando hace falta ventilación.

HoyOfertas lentas a instaladores. El instalador compra al que contesta antes.

Con el configuradorEl instalador configura con su descuento y la oferta llega con el listado de aparamenta.

Véalo en marcha

El configurador de cuadro en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

30 parámetros en 5 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Acometida	Potencia contratada (6 opciones) · Interruptor general: Automático con relé, Caja moldeada, Seccionador + fusibles, Caja moldeada motorizada · Protector de sobretensiones · Analizador de redes con display · Embarrado de cobre (en vez de peines) · Batería de condensadores integrada
Salidas	Circuitos monofásicos (0–48 ud) · Circuitos trifásicos (0–36 ud) · Arranques de motor (guardamotor + contactor) (0–16 ud) · Variadores de frecuencia (0–8 ud) · Reserva de espacio (0–50 %)
Automatización	PLC · Pantalla táctil 7" · Reloj horario / programador · Telegestión (router 4G y relés) · Parada de emergencia y seta en puerta · Tomas de servicio en el frontal
Envolvente	Envolvente (5 opciones) · Protección: IP30, IP55, IP66 · Material: Chapa pintada, Inox 304, Poliéster · Color: Gris claro, Gris antracita, Naranja, Inox natural · Ventilación forzada con filtro · Calefactor anticondensación · Cerradura con llave · Zócalo de 100 mm
Servicios	Esquema unifilar y planos · Ensayos y certificado · Instalación en obra y conexionado · Unidades iguales (1–20 ud) · Plazo: Estándar, Urgente

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

Cuadro eléctrico de distribución · Cuadro general de nave — **Cuadro general de nave**160 A caja moldeada, 24 mono + 12 tri, analizador, sobretensiones

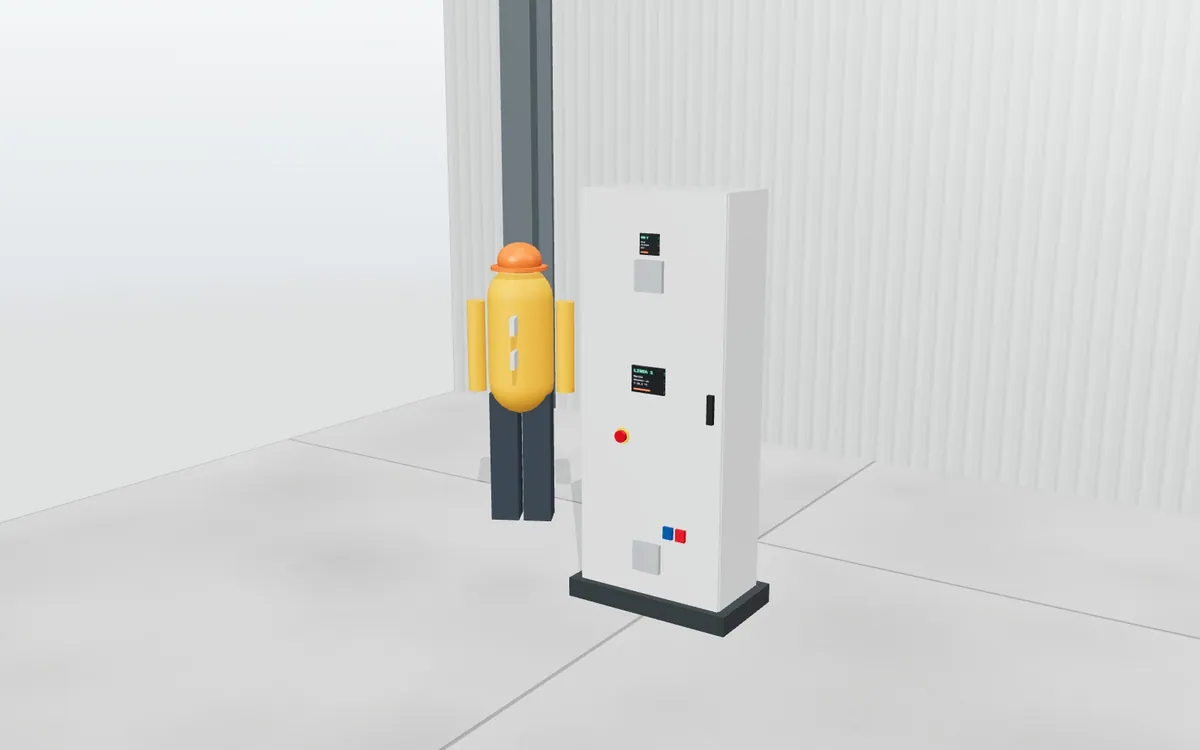

Cuadro eléctrico de distribución · Cuadro de máquina — **Cuadro de máquina**63 A con 4 variadores, PLC, pantalla y ventilación

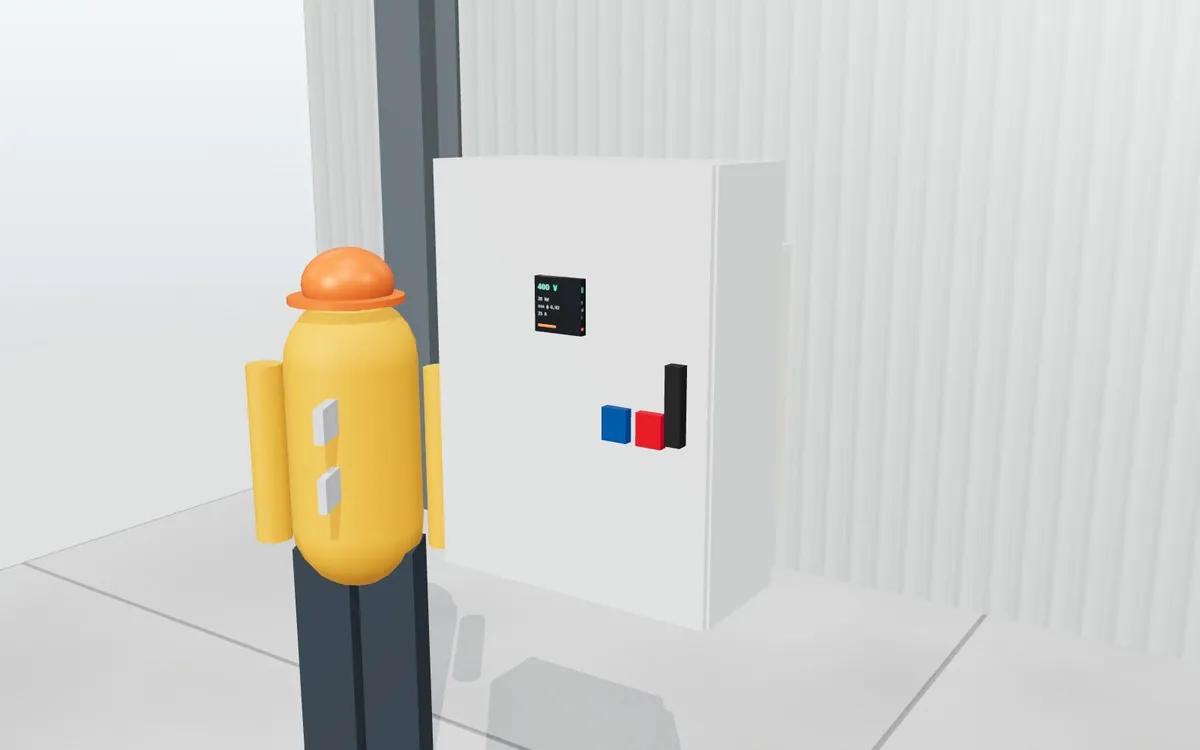

Cuadro eléctrico de distribución · Cuadro exterior de riego — **Cuadro exterior de riego**40 A en poliéster IP66 con reloj y contactores

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoTemperatura interior ≈ 43 °C
AvisoExterior sin calefactor: condensación en invierno
No se puede≈ 92 °C dentro: añada ventilación o envolvente mayor
No se puede≈ 66 °C dentro: añada ventilación o envolvente mayor
No se puede≈ 103 °C dentro: añada ventilación o envolvente mayor

Qué sale

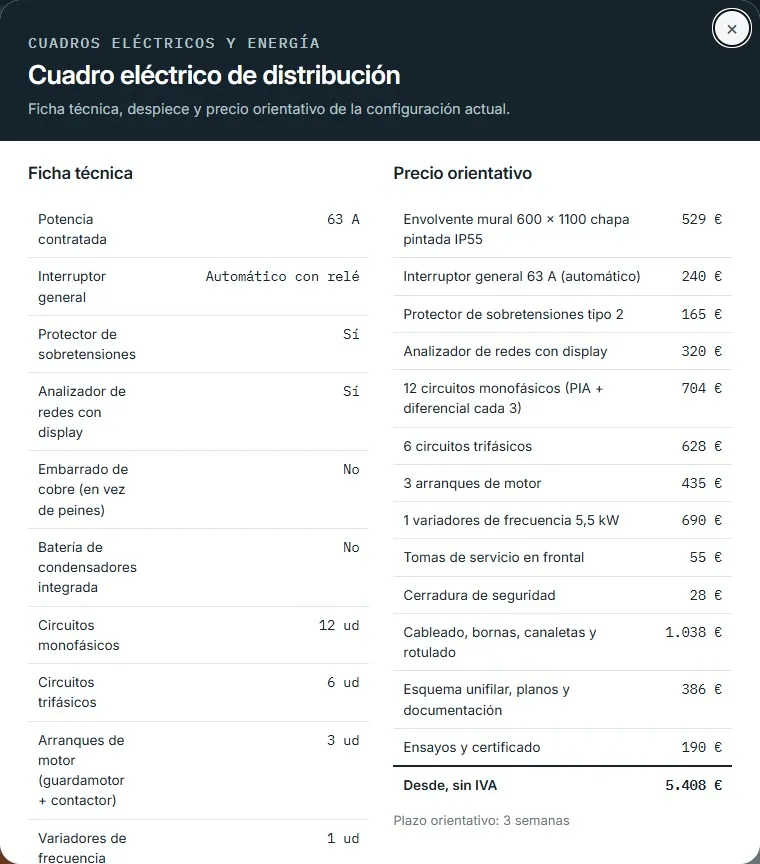

Cuadro eléctrico de distribución · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

Cuadro eléctrico de distribución · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
ENV-600x1100	Envolvente mural 600 × 1100 × 250 IP55 chapa	1	18,48
IG-63	Interruptor general 63 A auto	1	1,2
SPD-T2	Protector sobretensiones T2 4P	1	0,4
AN-RED	Analizador de redes + 3 TI	1	0,8
PIA-2P	Magnetotérmico 2P	12	0,22
ID-2P	Diferencial 2P 30 mA	4	0,3
PIA-4P	Magnetotérmico 4P	6	0,42
ID-4P	Diferencial 4P 300 mA	2	0,55

Ficha técnica (valores por defecto)

Dato	Valor
Potencia aproximada	39 kW
Módulos ocupados	132 (con 20 % de reserva)
Filas	6
Módulos libres	12
Disipación estimada	490 W
Temperatura interior estimada	92 °C
Medidas	600 × 1100 × 250 mm
Peso	50 kg/ud

El 3D por dentro

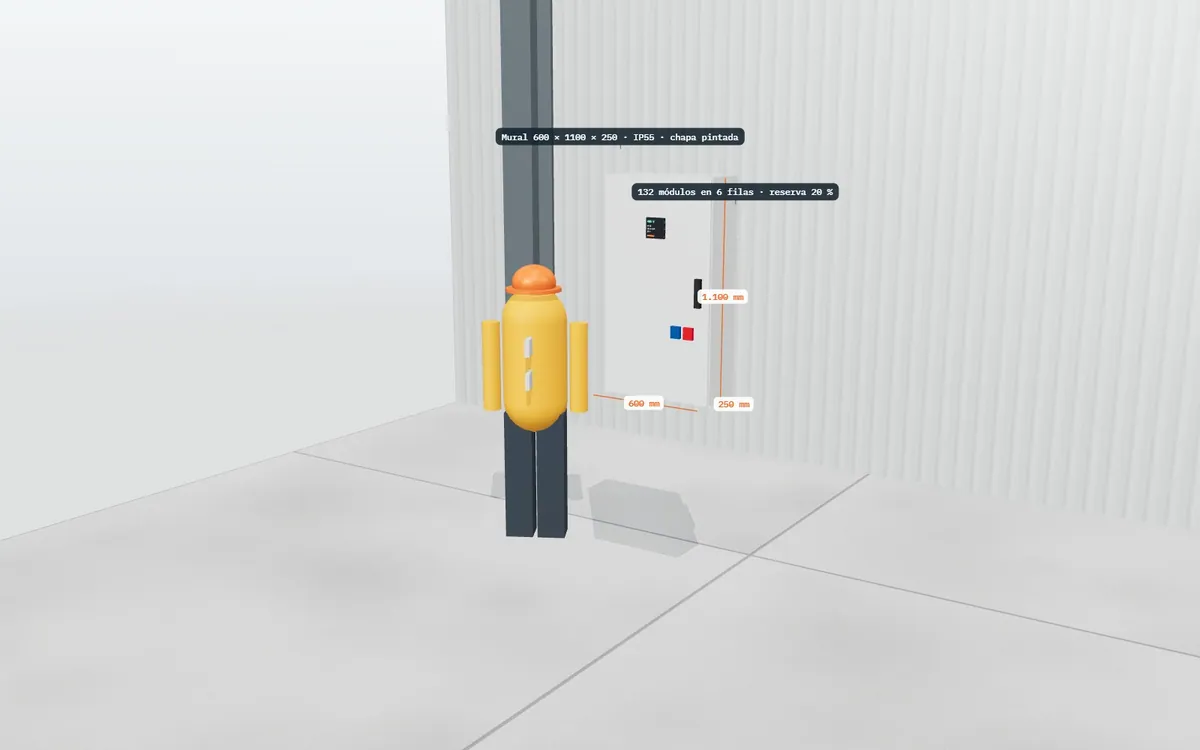

Cuadro eléctrico de distribución · cotas y etiquetas — **Cotas y etiquetas**

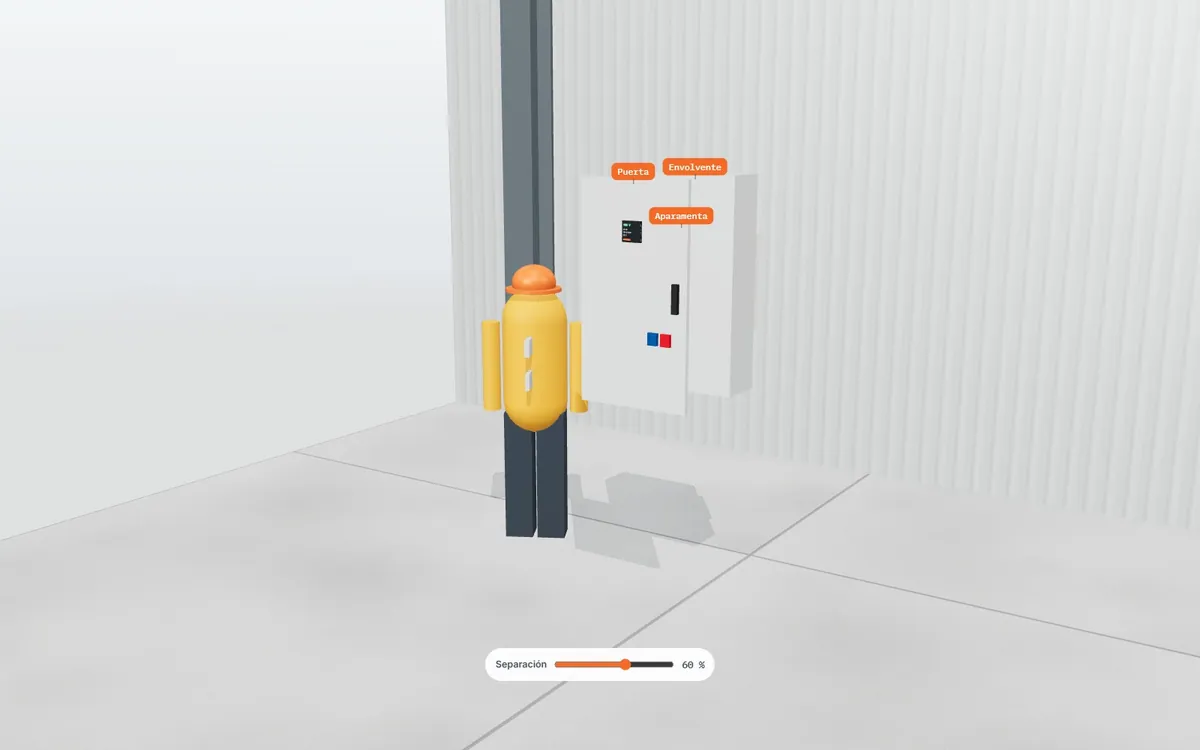

Cuadro eléctrico de distribución · vista explosionada — **Vista explosionada**

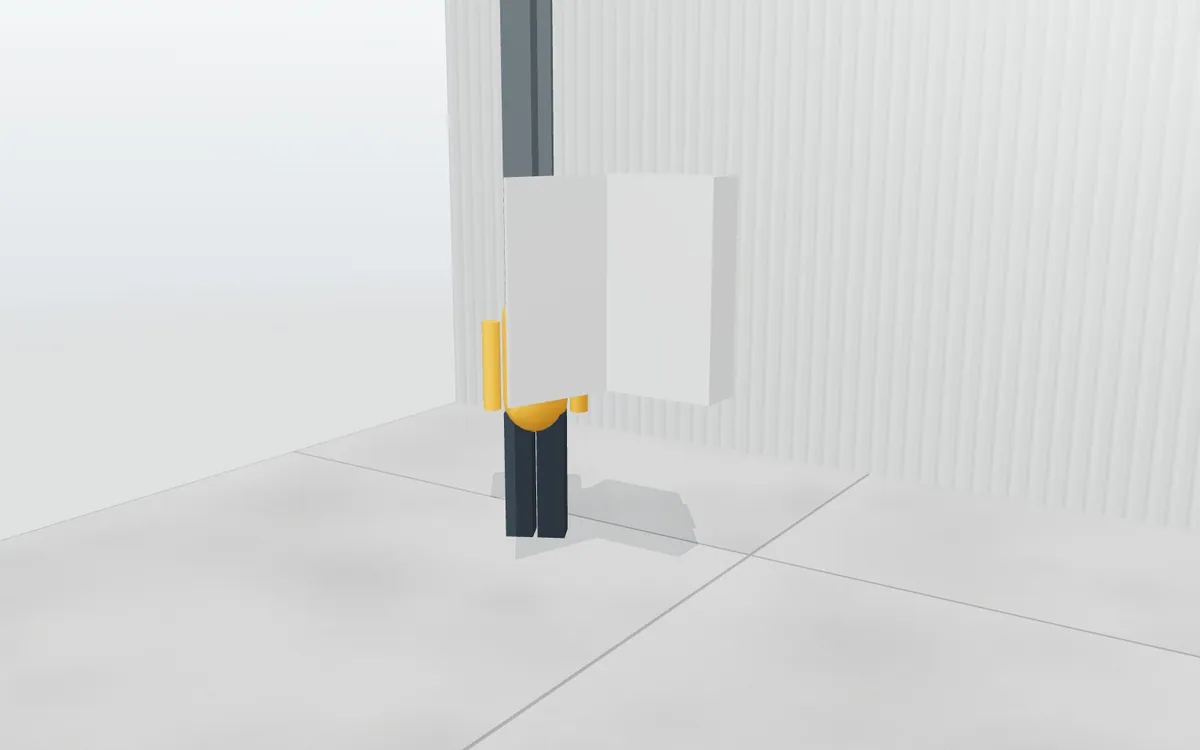

Cuadro eléctrico de distribución · animación — **Animación: abrir puerta**

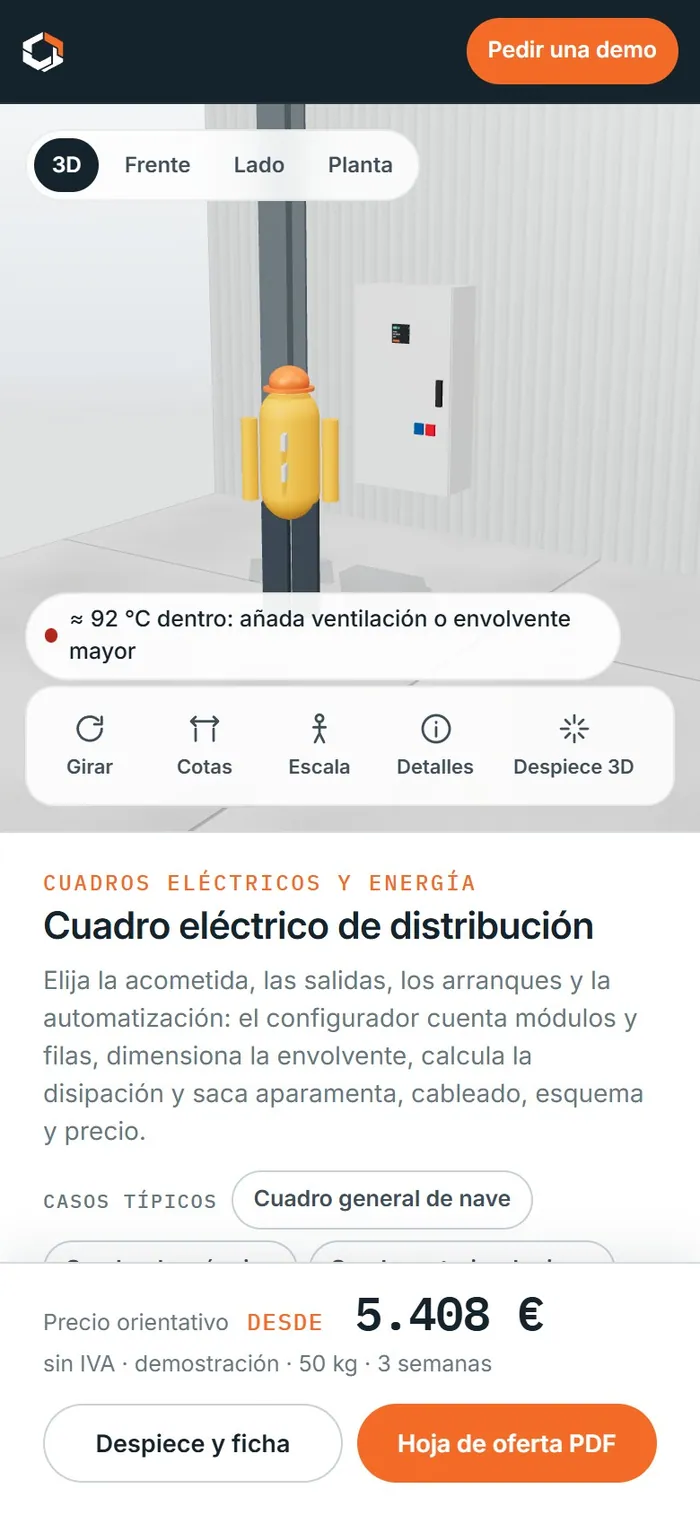

Cuadro eléctrico de distribución · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Cuadro eléctrico de distribución

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Cuadristas y fabricantes de cuadros.
Fabricantes de envolventes.
Instaladores eléctricos industriales.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de cuadros eléctricos: módulos, envolvente y calorQué comprueba un configurador de cuadros eléctricos: módulos y filas, envolvente, reserva de espacio, disipación y temperatura, IP, y normas UNE-EN 61439.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula la temperatura interior?

Sí, con la potencia disipada de la aparamenta y la envolvente elegida.

¿Incluye automatización?

Sí: PLC, pantalla, reloj, telegestión y parada de emergencia.

¿Saca el listado de materiales?

Sí, con referencias, unidades y pesos para fábrica.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
