Configurador de puertas seccionales industriales

Un instalador manda un mensaje desde la obra: hueco de 4.200 por 4.500, dintel de 300, una bajante a 180 mm del lateral izquierdo y una viga de puente grúa a 5,2 m. Quiere saber qué guiado cabe, si la peatonal integrada es posible y cuánto cuesta. En la oficina técnica lo mira alguien cuando puede, y la respuesta tarda dos días.

El configurador de puerta seccional contesta en el momento. Con el hueco, el dintel, los laterales y el fondo elige el guiado que cabe, enseña la puerta abierta en la nave, comprueba cada medida y saca paneles, guías, muelles, motor, despiece y precio «desde».

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyEl guiado se decide a ojo. Con 300 mm de dintel unos piden guiado normal, otros reducido y alguno se olvida del fondo libre. Cuando el error se descubre, la puerta ya está fabricada.

Con el configuradorLas reglas de guiado van dentro: con el dintel y el fondo reales elige normal, reducido, alto o vertical, y avisa si no cabe ninguno.

HoyCada oferta es una hoja de cálculo distinta. El comercial copia la última oferta parecida, cambia medidas y se olvida de recalcular los muelles para el nuevo peso de hoja.

Con el configuradorPaneles, ejes, muelles por ciclos, motor y accesorios salen del mismo cálculo, con su referencia y su peso.

HoyEl cliente no ve lo que compra. Explicar por teléfono qué ocupa la puerta abierta o dónde va la peatonal acaba en un croquis que nadie entiende.

Con el configuradorLa puerta aparece en 3D dentro de la nave, se abre, se ven las cotas y se puede mirar desde el móvil en el hueco real.

Véalo en marcha

El configurador de seccional en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

31 parámetros en 5 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Hueco	Ancho del hueco (2.000–8.000 mm) · Alto del hueco (2.000–7.000 mm) · Dintel disponible (150–7.500 mm) · Espacio lateral mínimo (60–800 mm) · Fondo libre hacia dentro (2.000–12.000 mm) · Posición: Detrás del hueco, Dentro del hueco
Guiado y hoja	Guiado (5 opciones) · Panel: Microperfilado, Liso, Acanalado, Acristalado · Espesor del panel: 40 mm, 60 mm, 80 mm · Color exterior (6 opciones) · Cara interior: Blanco grisáceo, Mismo color · Ventanas: Sin ventanas, Mirillas, Franja acristalada, Dos franjas · Junta inferior reforzada
Accesos	Puerta peatonal integrada: Sin peatonal, A la izquierda, En el centro, A la derecha · Umbral bajo (20 mm) · Puerta peatonal lateral independiente · Rejillas de ventilación · Cerradura exterior con llave
Automatismo	Accionamiento: Manual con cadena, Motor trifásico, Motor rápido · Mando (5 opciones) · Barrera de fotocélulas · Borde de seguridad en la hoja · Semáforo rojo/verde · Cuadro con display y contador de ciclos · Batería de emergencia · Ciclos al día (5–500 ciclos)
Instalación	Clase de viento: Clase 2, Clase 3, Clase 4 · Montaje incluido · Retirada de la puerta antigua · Mantenimiento anual (contrato) · Plazo: Estándar, Urgente

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

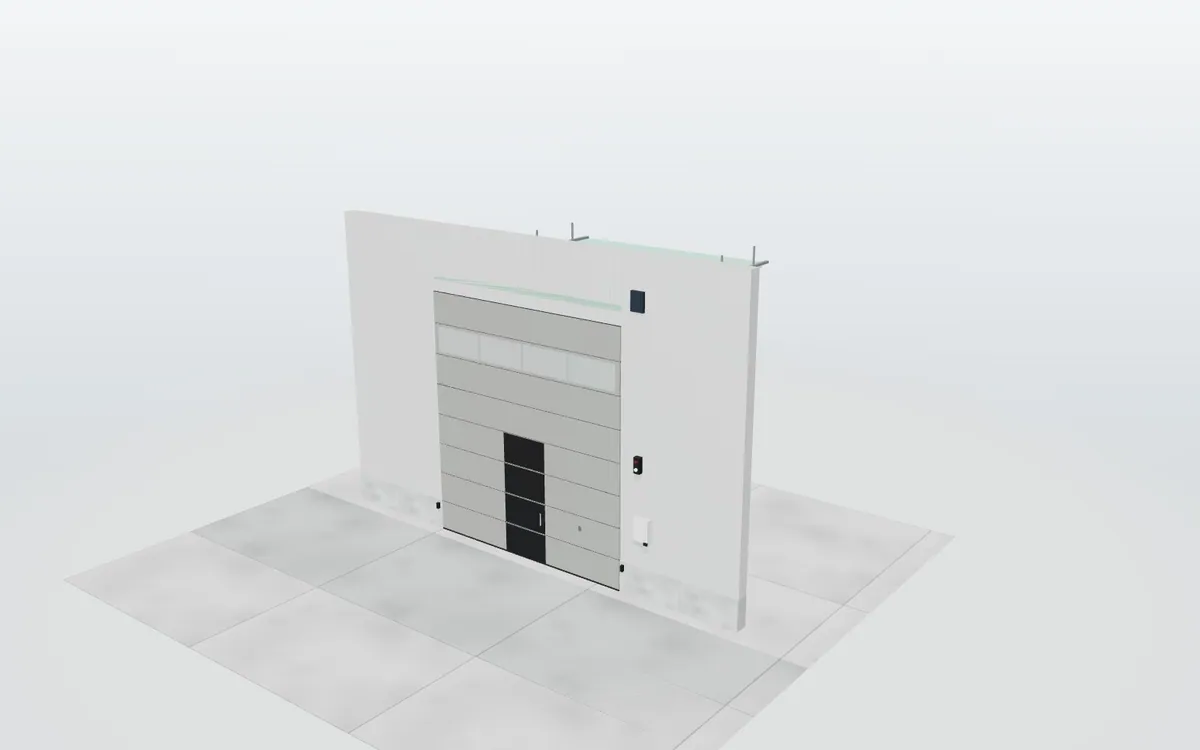

Puerta seccional industrial · Nave logística — **Nave logística**4,5 × 5 m, motor rápido, peatonal y semáforo

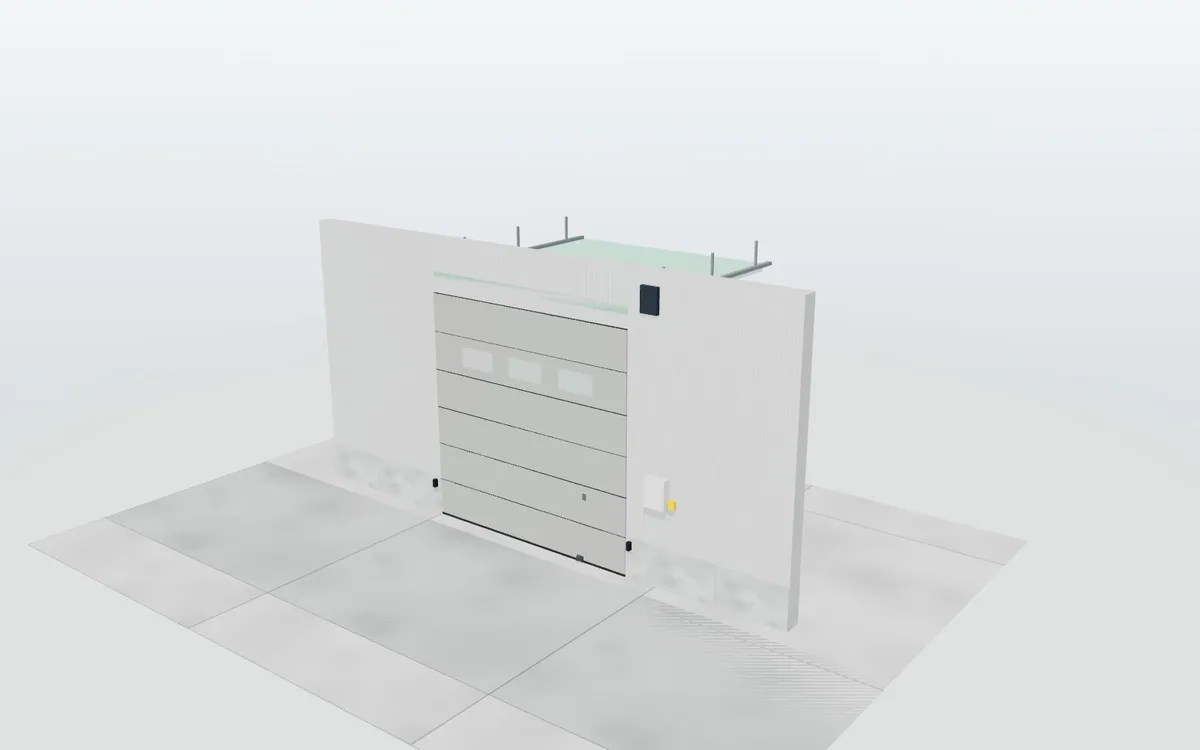

Puerta seccional industrial · Garaje de flota — **Garaje de flota**3,5 × 3,5 m, motor estándar, manual de emergencia

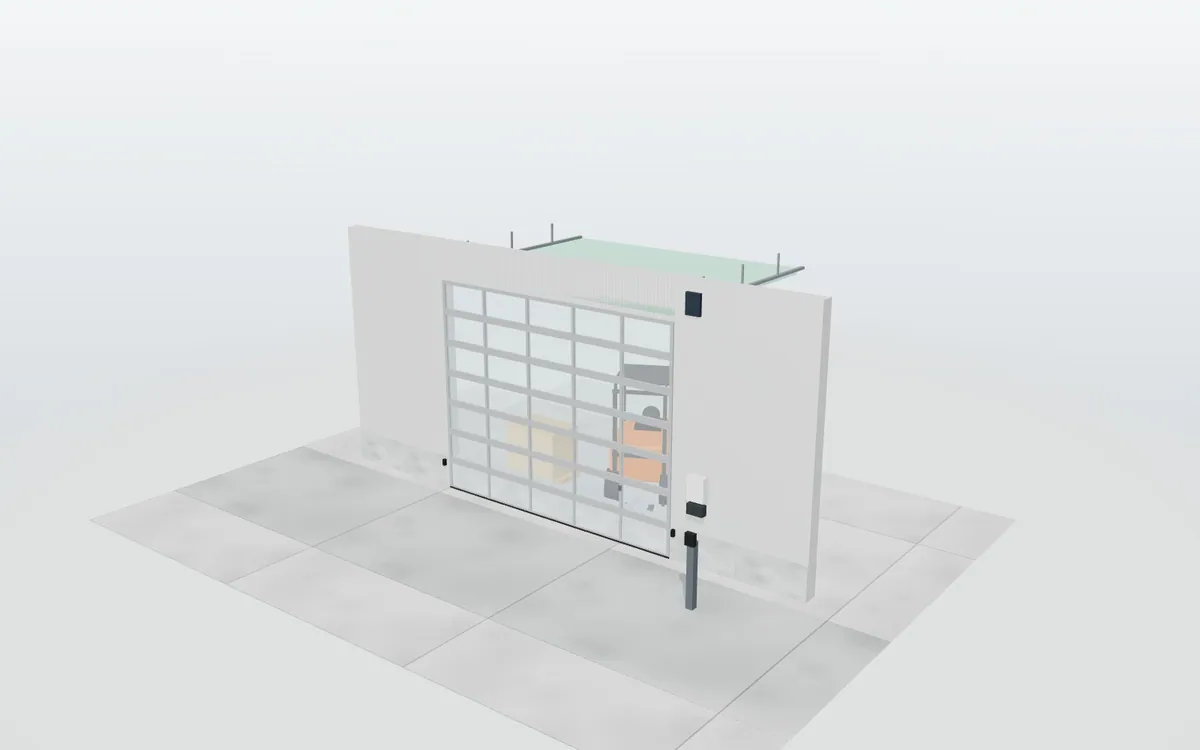

Puerta seccional industrial · Concesionario — **Concesionario**5 × 4 m acristalada, dintel reducido, control de acceso

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoGuiado normal: cabe en el dintel
CorrectoLaterales suficientes
CorrectoFondo suficiente
CorrectoGuiado dintel reducido: cabe en el dintel
AvisoPeatonal + motor rápido: enclavamiento obligatorio (incluido)

Qué sale

Puerta seccional industrial · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

Puerta seccional industrial · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
PAN-MIC-40-4000	Panel micro 40 mm · 4000 × 571 mm	7	27,33
GUI-NOR-4000	Juego de guías Normal h=4000	1	74
ANG-4000	Ángulo de montaje 60 × 60	2	11,2
EJE-4000	Eje con muelles de torsión y tambores	1	48
BIS-INT	Bisagra intermedia	30	0,4
BIS-LAT	Bisagra lateral con rodillo	12	0,5
ROD-TAN	Rodillo tándem superior	2	0,4
CAB-6	Cable de acero 6 mm (juego)	1	2,2

Ficha técnica (valores por defecto)

Dato	Valor
Guiado elegido	Normal
Dintel necesario	450 mm
Laterales necesarios	180 mm
Fondo necesario	4.600 mm
Paneles	7
Superficie de hoja	16,00 m²
Transmitancia U	1,00 W/m²K
Velocidad	≈ 0,2 m/s
Ciclos previstos	15.000 al año
Clase de viento	Clase 2

El 3D por dentro

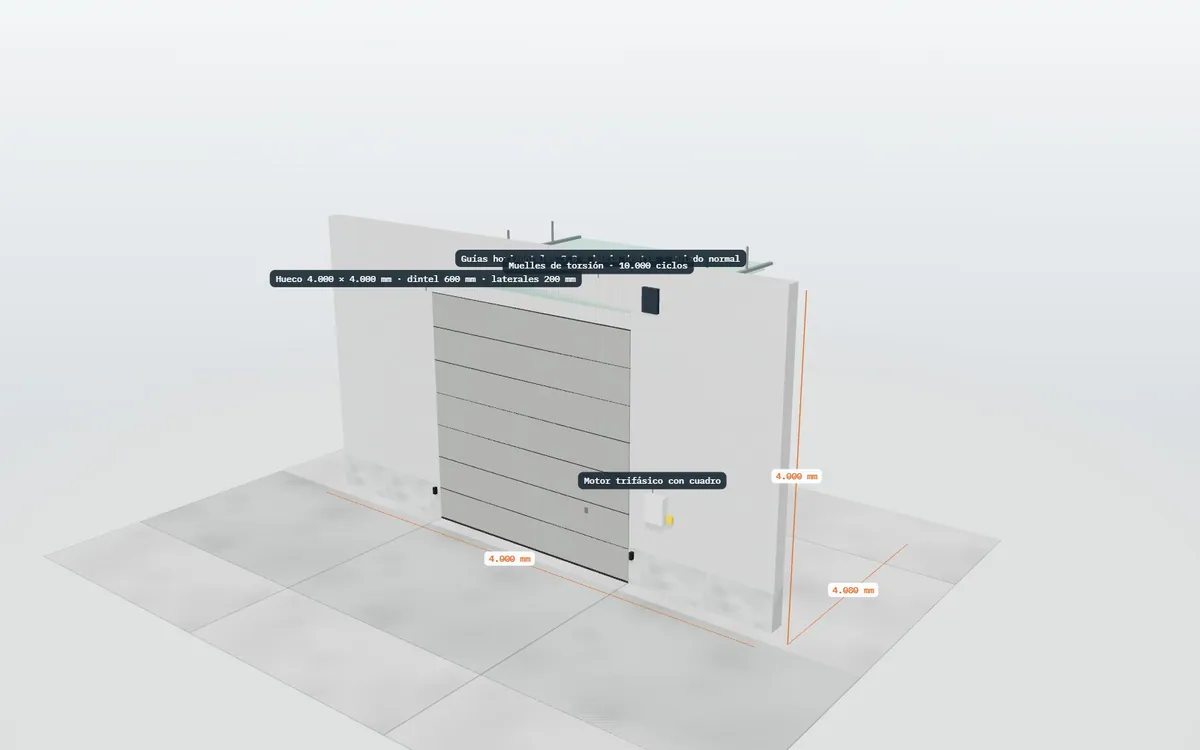

Puerta seccional industrial · cotas y etiquetas — **Cotas y etiquetas**

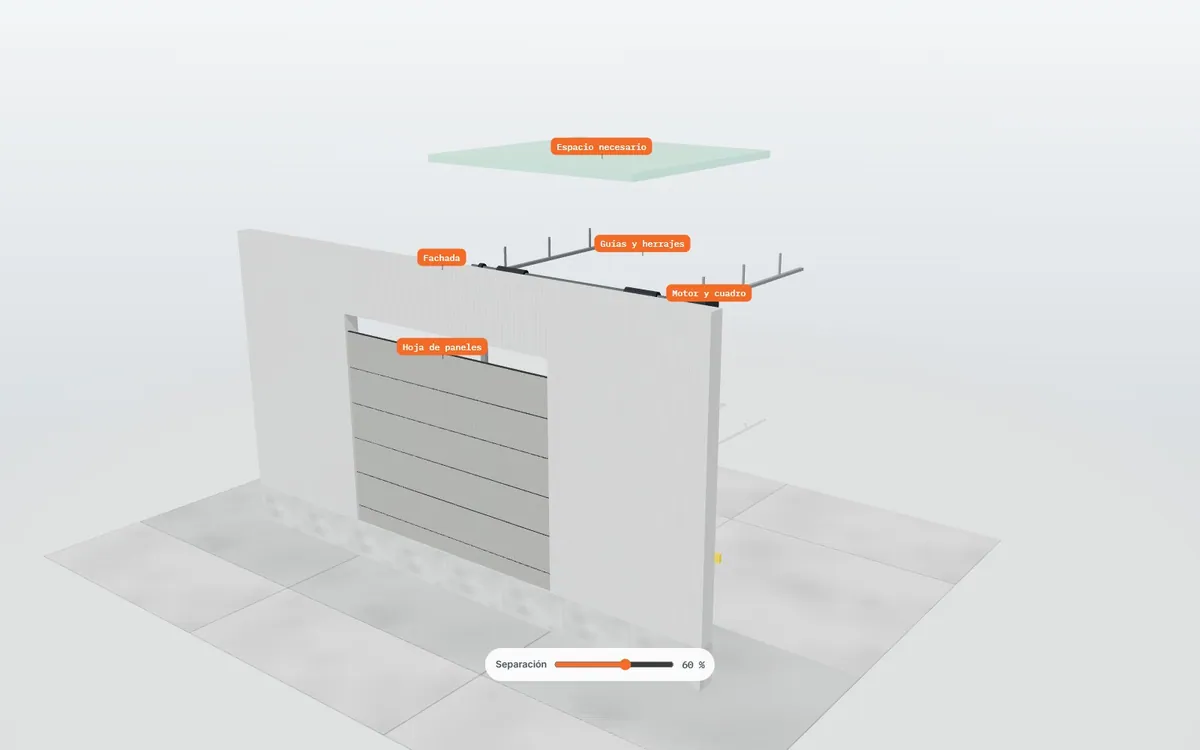

Puerta seccional industrial · vista explosionada — **Vista explosionada**

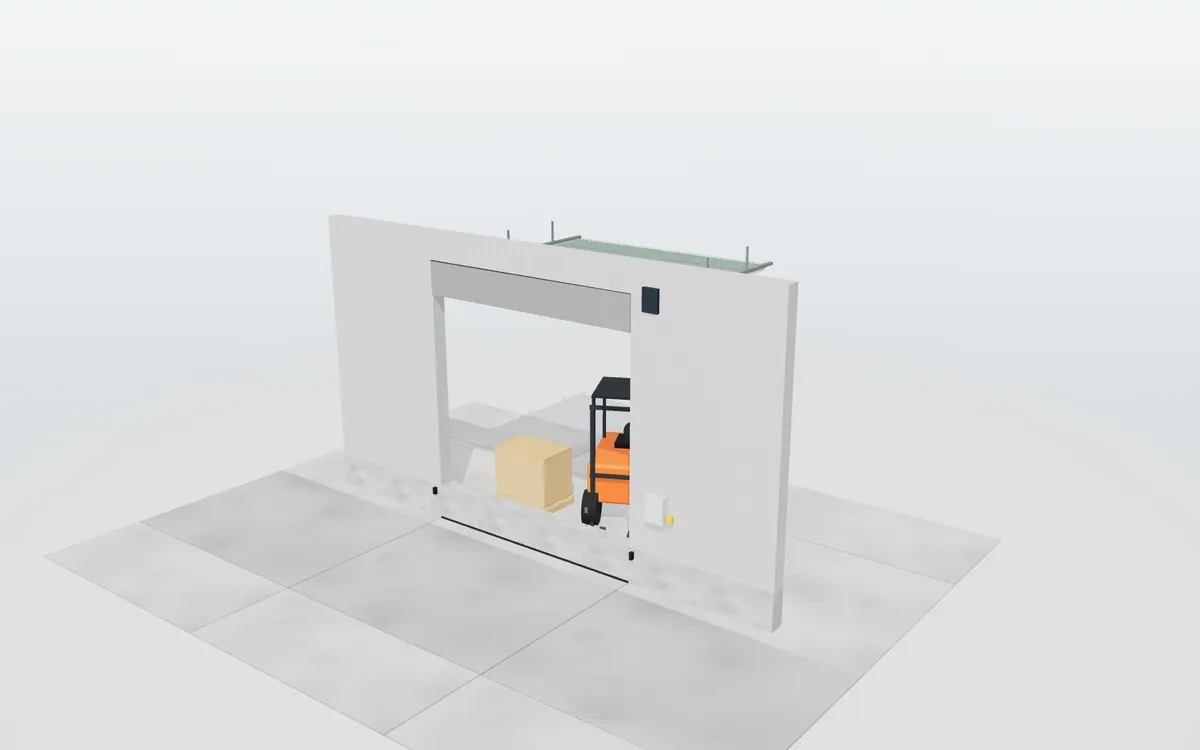

Puerta seccional industrial · animación — **Animación: abrir**

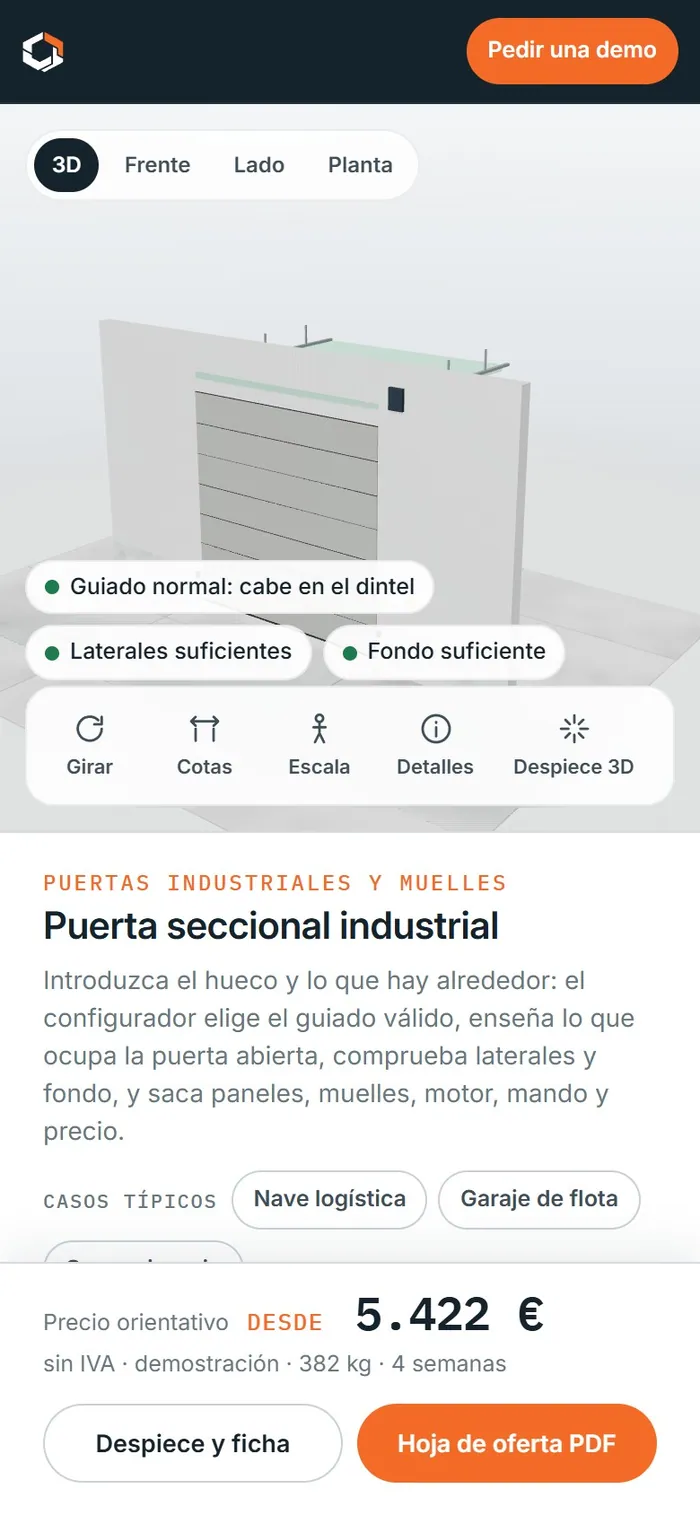

Puerta seccional industrial · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Puerta seccional industrial

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de puertas seccionales que venden a través de instaladores.
Distribuidores que presupuestan varias series y acabados.
Instaladores que necesitan precio en la propia obra.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de puertas industriales: qué reglas lleva dentroQué comprueba un configurador de puertas industriales: hueco, dintel, laterales, guiado, motor, peatonal, resistencia al viento y documentación EN 13241.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula los muelles de torsión?

Sí. Con el peso de la hoja y los ciclos de uso que se elijan; en su configurador, con la regla de cálculo de su fábrica.

¿Puede incluir varias series de panel?

Sí. Cada serie con sus espesores, acabados, ventanas y precios, y cada una con sus límites de medida.

¿Qué pasa si el hueco no admite ningún guiado?

El configurador lo dice antes de pedir nada y propone qué cambiar: más dintel, otro guiado o montaje en el hueco.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
