Configurador de naves industriales de pórticos

Un agricultor quiere una nave de 20 por 40 para maquinaria. Un transportista, una de 30 por 60 con muelles. Un taller, una con puente grúa de 10 t. Todos preguntan lo mismo: «¿cuánto cuesta el metro cuadrado?». Contestar bien obliga a predimensionar pórticos, correas y cerramiento, y eso cuesta horas que muchas veces no se cobran.

El configurador de nave hace ese anteproyecto: luz, longitud, altura, pendiente, separación de pórticos, cubierta y fachada, lucernarios, puertas, muelles, puente grúa, altillo, protección contra incendios, solera y cimentación. Da kilos de acero, metros de cerramiento y precio «desde», con la nave en 3D.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyAnteproyectos gratis que no convierten. Cada consulta de «precio por metro» es una tarde de oficina técnica.

Con el configuradorEl cliente se hace su primera nave y llega con medidas, kilos y presupuesto orientativo.

HoyCorreas y pórticos contados a mano. Cambiar la luz o la separación obliga a rehacer el despiece.

Con el configuradorPórticos, correas, arriostramientos y cerramiento salen en el despiece con sus kilos.

HoyVender sin enseñar nada. Un precio por m² no transmite la diferencia entre una nave y otra.

Con el configuradorLa nave se ve con su color, sus puertas y su lucernario, de día y de noche, y con el puente grúa dentro.

Véalo en marcha

El configurador de nave en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

29 parámetros en 5 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Geometría	Luz (ancho) (10.000–45.000 mm) · Longitud (15.000–120.000 mm) · Altura a alero (5.000–14.000 mm) · Separación de pórticos (4.000–8.000 mm) · Pendiente de cubierta: 7 %, 10 %, 15 %, 25 % · Pilar intermedio en el pórtico
Cerramiento	Cubierta: Panel sándwich 50 mm, Panel sándwich 80 mm, Chapa simple, Deck con aislamiento · Fachada: Panel sándwich 40 mm, Chapa simple, Zócalo de hormigón + panel, Panel prefabricado de hormigón · Color de fachada (6 opciones) · Color de cubierta (6 opciones) · Lucernarios (0–20 %) · Franja de color en fachada · Ventanas corridas en fachada
Huecos	Puertas seccionales 4 × 4,5 m (0–8 ud) · Puerta corredera grande en hastial (6 × 5 m) · Puertas peatonales (0–6 ud) · Muelles de carga en el lateral · Canalones y bajantes
Equipamiento	Preparada para puente grúa · Capacidad del puente: 5 t, 10 t, 20 t · Altillo de oficinas en un extremo (2 plantas) · Preinstalación fotovoltaica · Protección contra incendios: Extintores, BIE y extintores, Rociadores, BIE + exutorios de humo · Iluminación LED de nave
Obra y proyecto	Solera: Sin solera (solo estructura), Hormigón con fibras 15 cm, Pulida con cuarzo 18 cm · Cimentación: Zapatas aisladas, Losa, Ya existe · Montaje incluido · Proyecto, dirección de obra y legalización · Plazo: Estándar, Urgente

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

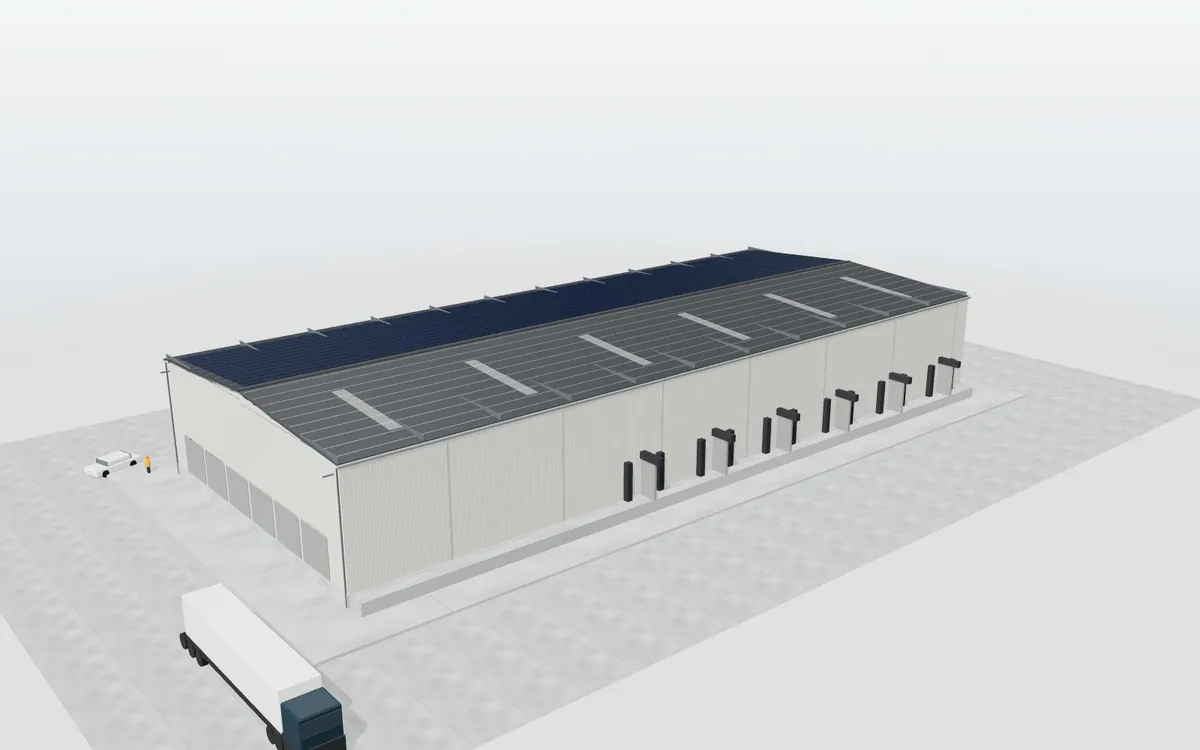

Nave de pórticos a dos aguas · Nave logística — **Nave logística**30 × 80 m, 10 m de alero, 6 puertas, deck y 10 % de lucernarios

Nave de pórticos a dos aguas · Taller con puente grúa — **Taller con puente grúa**20 × 40 m, 8 m, puente grúa 10 t, altillo de oficinas

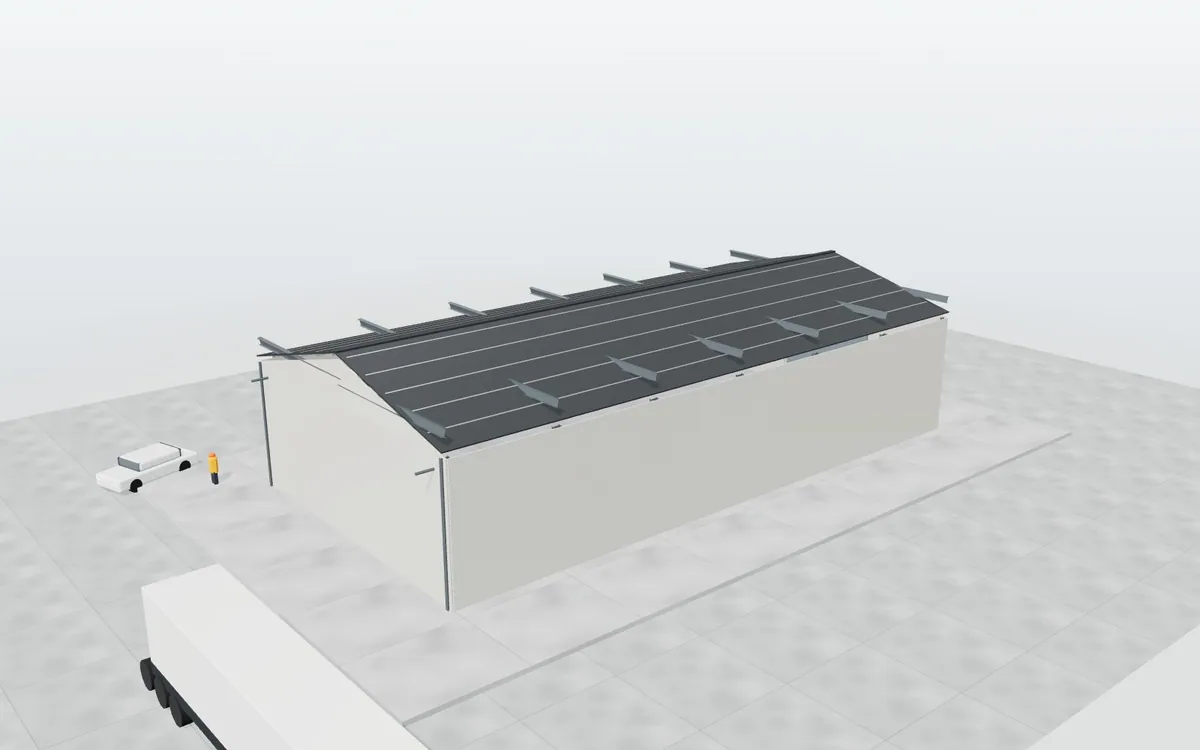

Nave de pórticos a dos aguas · Almacén agrícola — **Almacén agrícola**15 × 30 m, 6 m, chapa simple, 25 % de pendiente, sin puertas seccionales

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoLuz dentro de pórtico simple

Qué sale

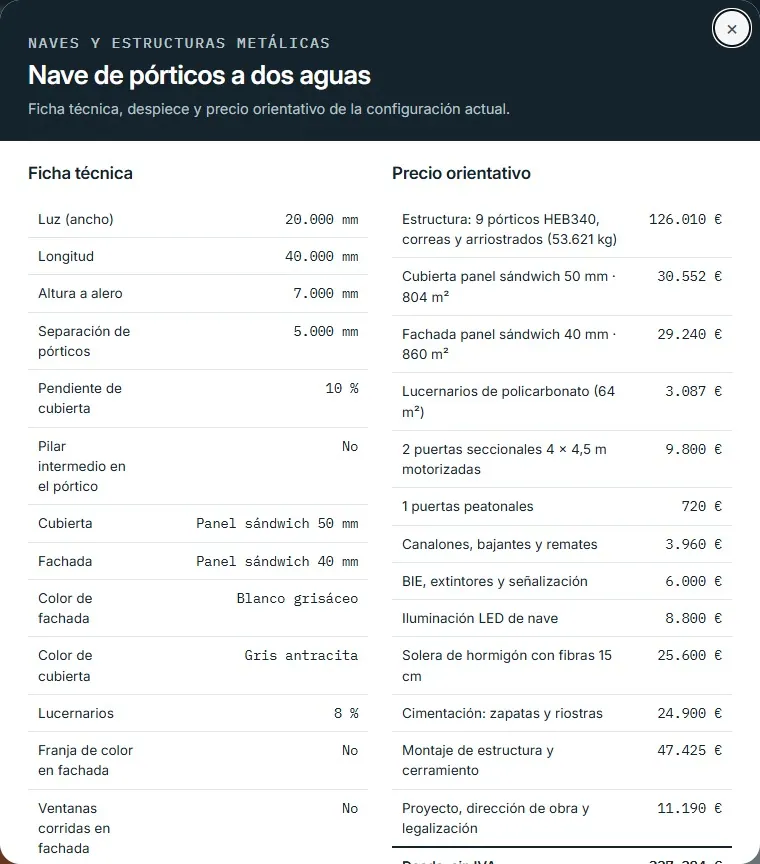

Nave de pórticos a dos aguas · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

Nave de pórticos a dos aguas · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
PIL-HEB340	Pilar HEB340 h=7000	18	938
DIN-HEB340	Dintel HEB340 L=10.050	18	1.347
CAR-HEB340	Cartela de nudo	36	80,4
COR-Z200	Correa Z 200 L=5000	176	34,5
ARR-CRZ	Cruz de San Andrés (cubierta y fachada)	8	85
PLA-ANC	Placa de anclaje con pernos	18	45
CUB-SAND	Panel de cubierta sandwich (m²)	804	12
FAC-SAND	Panel de fachada sandwich (m²)	860	11

Ficha técnica (valores por defecto)

Dato	Valor
Superficie en planta	800 m²
Altura de cumbrera	8,00 m
Pórticos	9 × HEB340
Acero estructural	53.621 kg (67,0 kg/m²)
Superficie de cubierta	804 m²
Superficie de fachada	860 m²
Volumen interior	6.000 m³
Precio por m²	409 €/m²
Fotovoltaica posible	—

El 3D por dentro

Nave de pórticos a dos aguas · cotas y etiquetas — **Cotas y etiquetas**

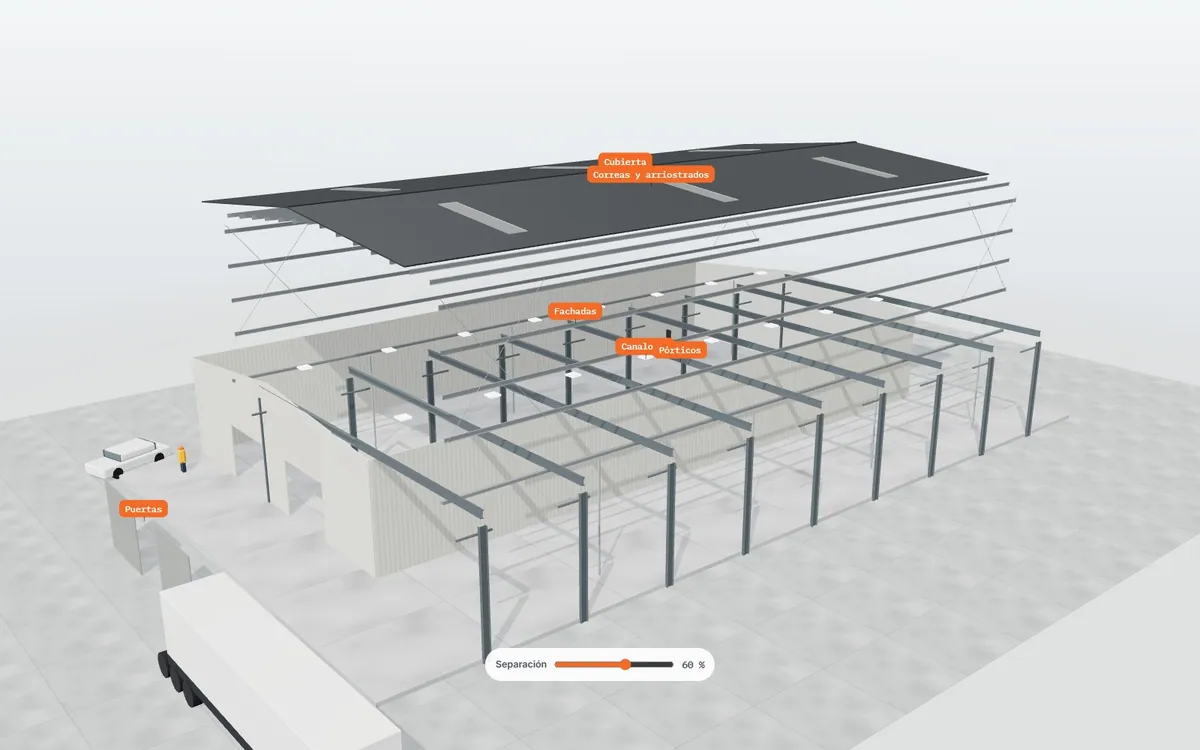

Nave de pórticos a dos aguas · vista explosionada — **Vista explosionada**

Nave de pórticos a dos aguas · animación — **Animación: abrir puertas**

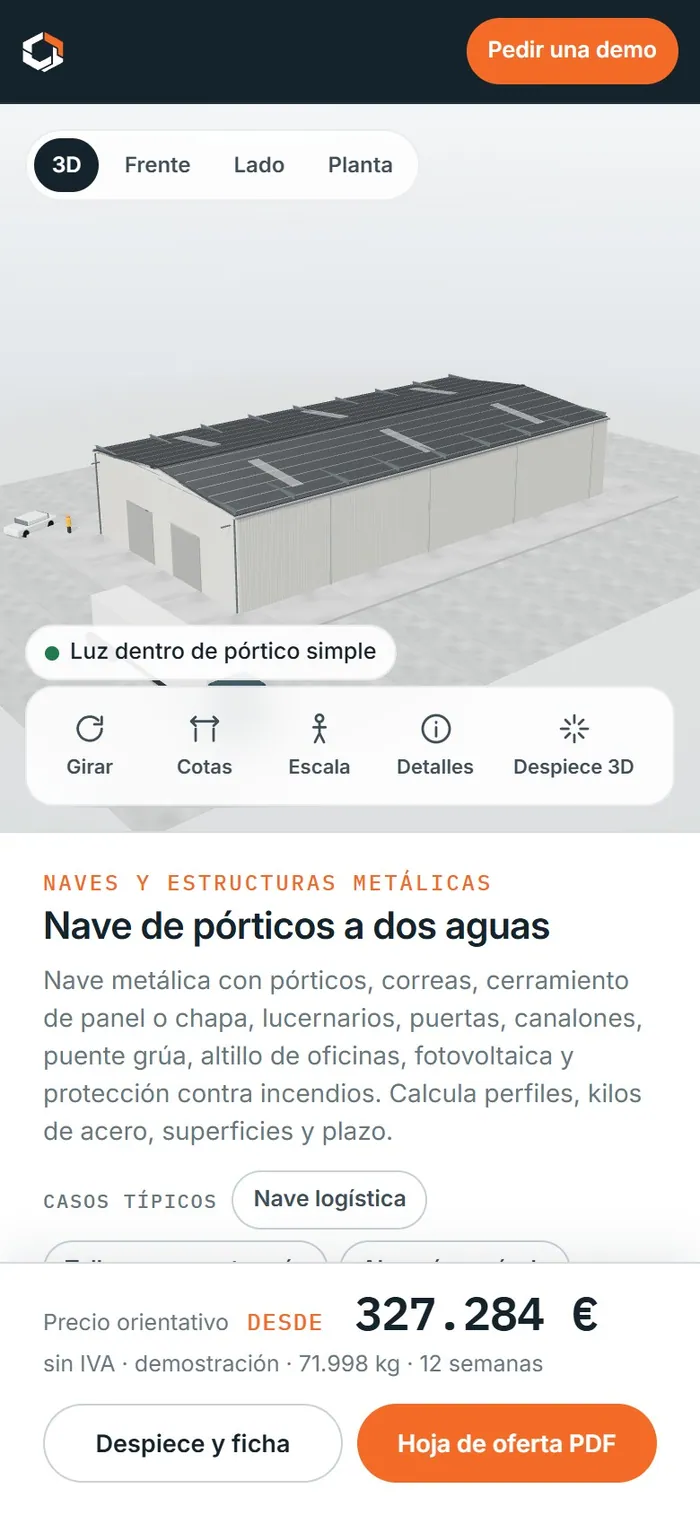

Nave de pórticos a dos aguas · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Nave de pórticos a dos aguas

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes e instaladores de naves metálicas.
Constructoras industriales y agrícolas.
Ingenierías que hacen anteproyectos.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de naves metálicas: qué calcula y qué noQué hace un configurador de naves industriales: geometría, pórticos, cerramientos, kilos de acero y precio orientativo, y qué no sustituye.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Sustituye al cálculo de estructura?

No. Da un predimensionado para presupuestar; el proyecto lo firma su técnico.

¿Incluye puente grúa?

Sí, con su carga, y ajusta pilares y ménsulas en el predimensionado.

¿Cuenta los metros de cerramiento?

Sí: cubierta, fachadas, lucernarios y remates.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
