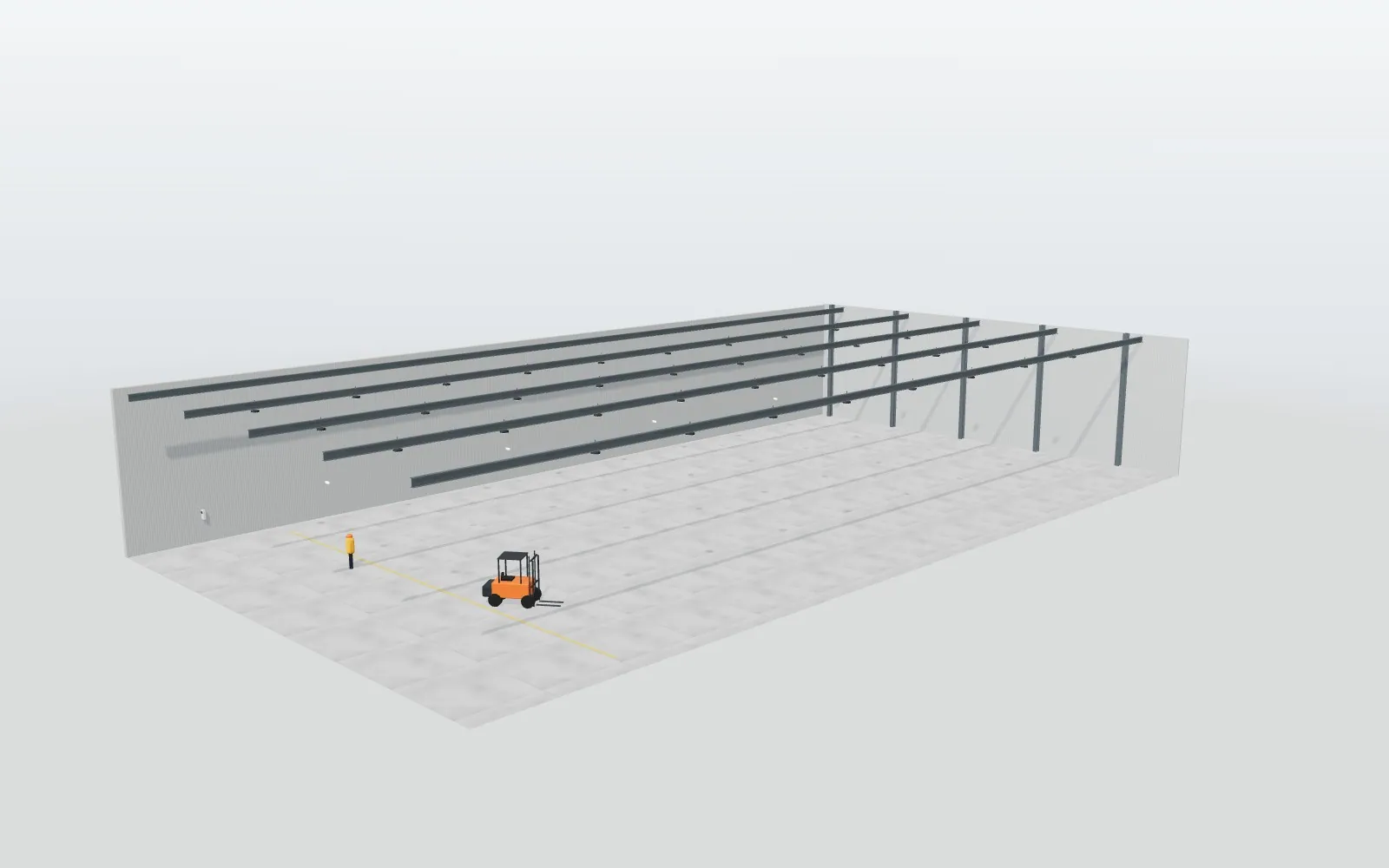

Configurador de alumbrado LED para naves industriales

Un almacén de 3.000 m² con campanas de halogenuro quiere pasar a LED. Pide cuántas luminarias, de qué potencia y cuánto ahorra. El estudio lumínico tarda una semana y el cliente compara con una oferta de «cambio uno por uno» que deja los pasillos a oscuras.

El configurador de alumbrado parte del uso: nave, altura, zonas y lux necesarios, tipo de luminaria, temperatura de color, óptica, protección, control, presencia, luz natural, emergencia e instalación actual. Cuenta luminarias, potencia instalada, consumo y ahorro frente a lo existente.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyUno por uno no ilumina bien. Sustituir sin calcular deja zonas por debajo de los lux que exige la tarea.

Con el configuradorLas luminarias se cuentan por zona para los lux del uso elegido.

HoyEl ahorro no se cuantifica. Sin consumo anual, la inversión no se defiende.

Con el configuradorLa ficha compara consumo y ahorro con la instalación actual.

HoyControl y sensores. Presencia y regulación por luz natural multiplican el ahorro y casi nunca se ofertan.

Con el configuradorControl, sensores y regulación se añaden con su efecto en el ahorro.

Véalo en marcha

El configurador de alumbrado en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

21 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Nave	Ancho (10–80 m) · Largo (15–150 m) · Altura de montaje (4–16 m) · Uso y nivel de iluminación (5 opciones) · Pasillos entre estanterías altas · Reflectancia del techo: Techo claro, Media, Oscura (chapa vieja)
Luminarias	Luminaria: Campana LED (high bay), Lineal LED continua, Panel estanco, Proyector asimétrico · Temperatura de color: 3.000 K, 4.000 K, 5.000 K · Óptica: 60° concentrada, 90° estándar, 120° abierta · Estanca IP65 (polvo y agua) · Difusor antideslumbramiento (UGR < 22)
Control y seguridad	Control: Encendido por zonas, Sensores por zona, DALI regulable, Inalámbrico (app) · Detección de presencia · Regulación por luz natural · Luminarias de emergencia · Alumbrado exterior de muelles y accesos
Instalación y ahorro	Instalación actual: Halogenuros 400 W, Fluorescente 2 × 58 W, LED antiguo (100 lm/W), Obra nueva · Horas de uso al año (500–8.000 h) · Canalización nueva (bandeja y cable) · Montaje con plataforma elevadora · Estudio luminotécnico con planos

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

Alumbrado LED de nave industrial · Almacén con estanterías — **Almacén con estanterías**40 × 80 m a 12 m, 150 lux en pasillos, campanas + proyectores, presencia

Alumbrado LED de nave industrial · Nave de producción 2 turnos — **Nave de producción 2 turnos**30 × 60 m a 8 m, 300 lux, lineal continua, DALI

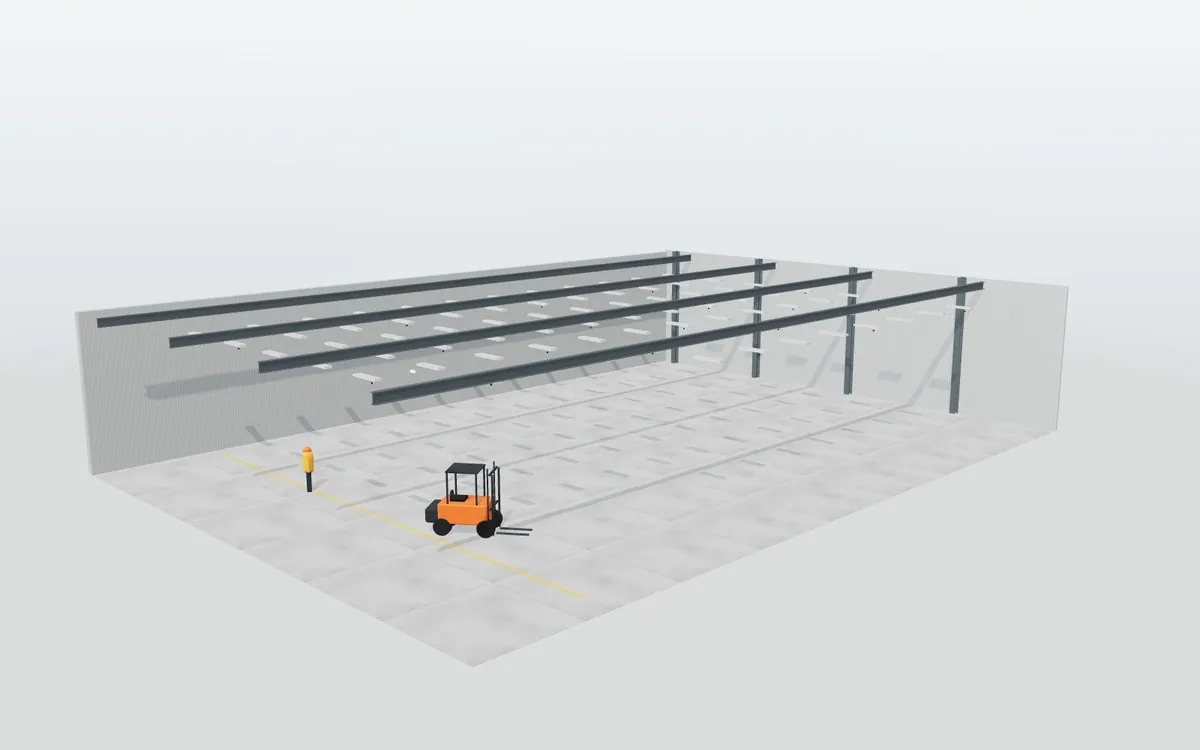

Alumbrado LED de nave industrial · Taller de mecanizado — **Taller de mecanizado**20 × 30 m a 6 m, 750 lux, paneles, emergencia

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoÓptica adecuada a la altura
AvisoMás de 10 m: óptica de 60° concentrada
AvisoPasillos de estanterías: lineal o proyector asimétrico
AvisoMás de 8 W/m²: revise altura y reflectancias

Qué sale

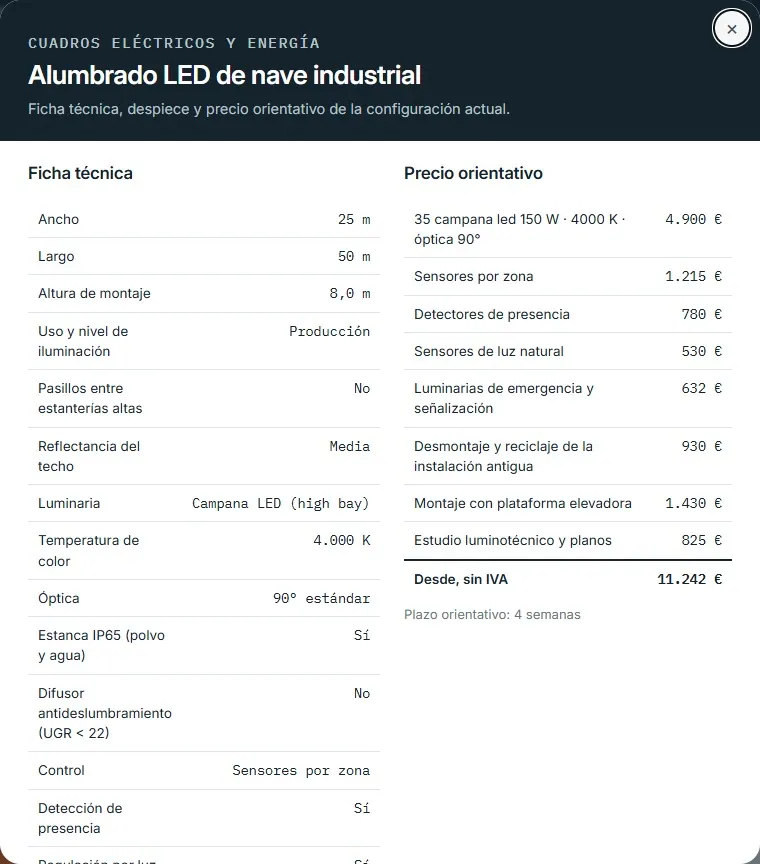

Alumbrado LED de nave industrial · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

Alumbrado LED de nave industrial · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
LUM-CAM-150-4000	Campana LED (high bay) 150 W 4000 K 90° IP65	35	4,2
SUS-CAD	Suspensión con cadena y gancho	35	0,3
SEN-ZON	Sensor de zona	6	0,2
DET-PIR	Detector de presencia alto montaje	12	0,25
SEN-LUX	Sensor de luz natural	4	0,1
LUM-EMG	Luminaria de emergencia 3 h	9	0,6
CAB-3G	Cable 3G2,5 (m)	280	0,08
CUA-AL	Cuadro de alumbrado	1	25

Ficha técnica (valores por defecto)

Dato	Valor
Luminarias	35
Nivel de iluminación	300 lux (producción)
Potencia instalada	5,3 kW (4,2 W/m²)
Consumo anual	9.450 kWh
Consumo actual	37.500 kWh
Ahorro anual	4.488 € (75 %)
Retorno	2,5 años
Uniformidad estimada	> 0,6
Vida útil	50.000 h (L80)

El 3D por dentro

Alumbrado LED de nave industrial · cotas y etiquetas — **Cotas y etiquetas**

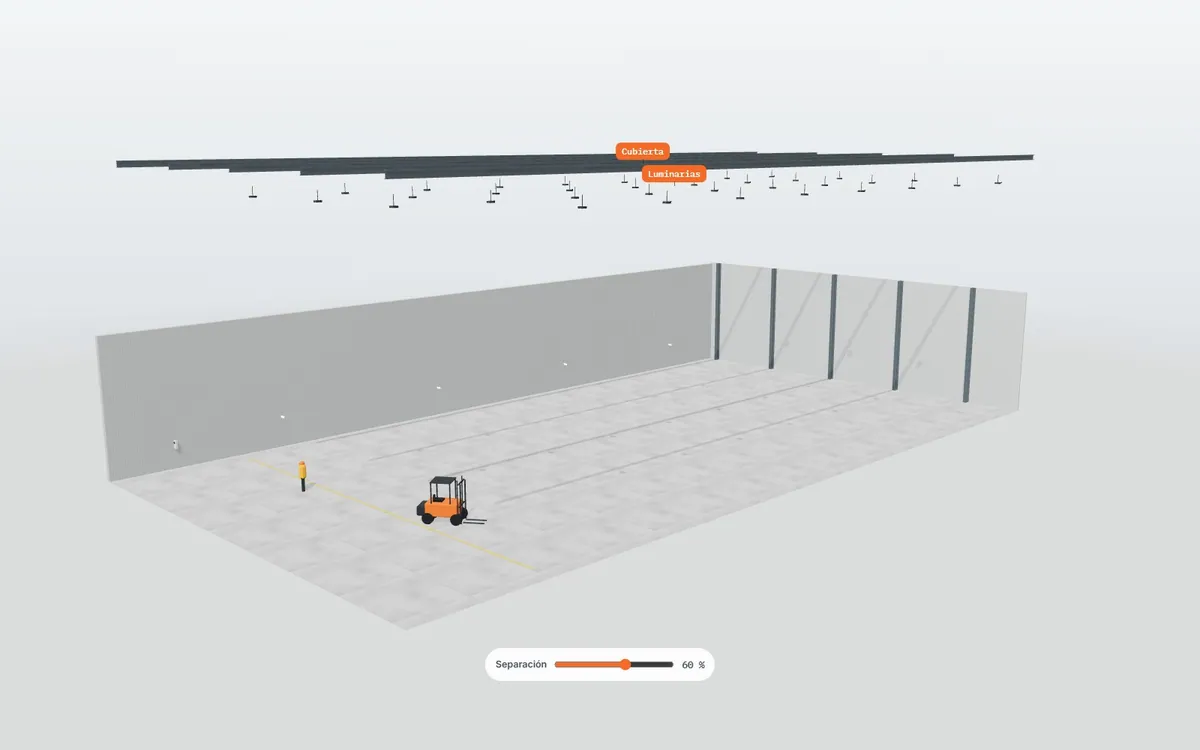

Alumbrado LED de nave industrial · vista explosionada — **Vista explosionada**

Alumbrado LED de nave industrial · animación — **Animación: encender**

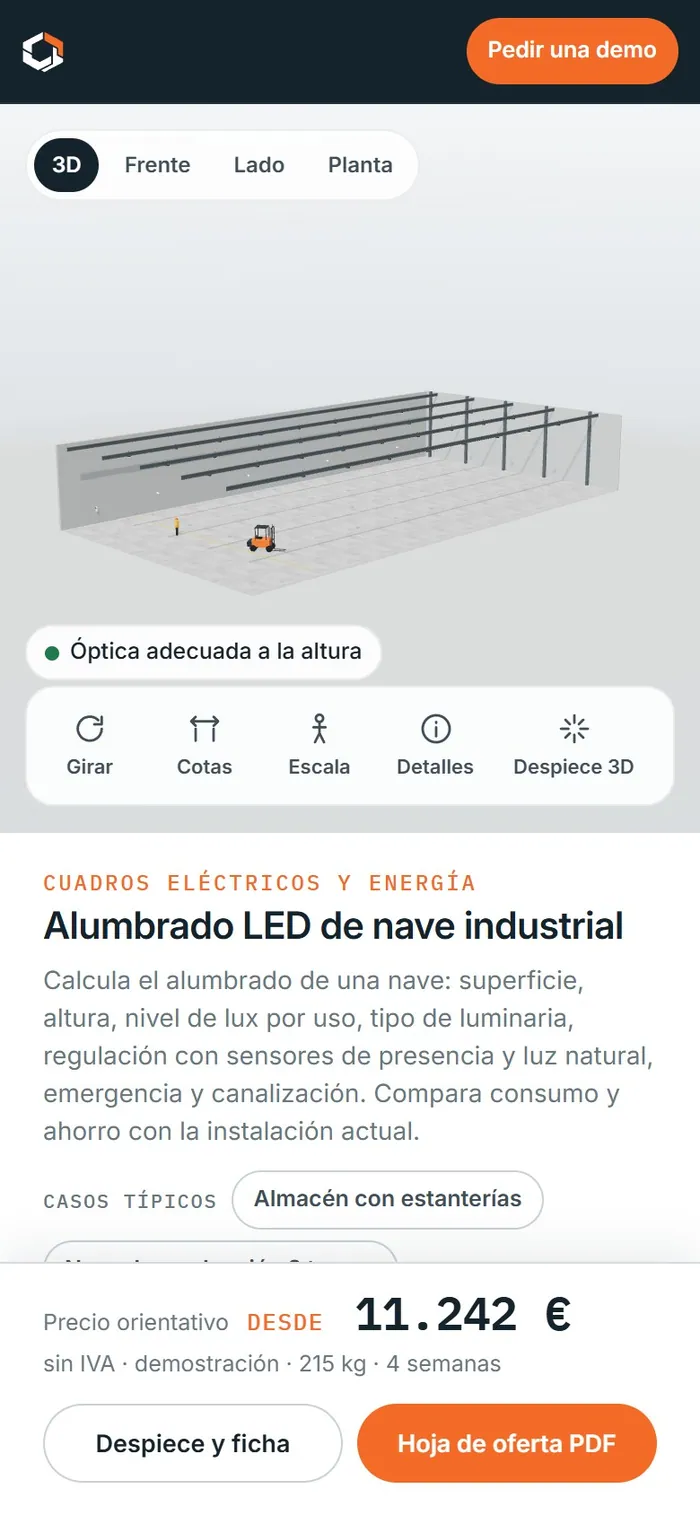

Alumbrado LED de nave industrial · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Alumbrado LED de nave industrial

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de luminarias industriales.
Instaladores eléctricos y empresas de eficiencia energética.
Distribuidores de iluminación técnica.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de cuadros eléctricos: módulos, envolvente y calorQué comprueba un configurador de cuadros eléctricos: módulos y filas, envolvente, reserva de espacio, disipación y temperatura, IP, y normas UNE-EN 61439.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula los lux?

Da un cálculo orientativo por zona; el estudio lumínico definitivo lo hace su técnico.

¿Compara con la instalación actual?

Sí, con la potencia y las horas de uso indicadas.

¿Incluye emergencia?

Sí, con su número de luminarias y su autonomía.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
