Configurador de autoconsumo fotovoltaico en cubierta de nave

Una nave de producción con dos turnos paga mucho de luz y el gerente quiere saber si le compensan las placas. Le envían un estudio en PDF con una producción estimada que no sabe leer y un precio por vatio. No ve cuántos paneles caben en su cubierta ni cuánto ahorra al año.

El configurador de autoconsumo parte de la cubierta real: superficie, orientación, estado y zona; panel, estructura, inversor, batería, cargadores, protección contra incendios, excedentes y financiación. Calcula paneles, potencia, producción, autoconsumo y ahorro anual en euros.

Probar este configurador

Autoconsumo fotovoltaico en cubierta de nave

Lo que pasa hoy y cómo lo resuelve

HoyEl cliente no entiende el estudio. Kilovatios pico y kilovatios hora no le dicen si le compensa.

Con el configuradorLa ficha da producción, porcentaje autoconsumido, ahorro anual y retorno orientativo.

HoyNo se ve la cubierta. Cuántos paneles caben y dónde se decide en un plano.

Con el configuradorLos paneles se colocan en 3D sobre la cubierta de la nave, de día y de noche.

HoyOpciones que cambian el retorno. Batería, cargadores o financiación se añaden sin ver su efecto.

Con el configuradorCada opción recalcula el precio y el ahorro al momento.

Véalo en marcha

El configurador de autoconsumo en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

23 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Cubierta	Ancho de cubierta (10–80 m) · Largo de cubierta (15–150 m) · Cubierta: A dos aguas, Plana (deck), Diente de sierra, Curva · Orientación de la cumbrera: Este-oeste, Norte-sur · Zona climática (5 opciones) · Estado de la cubierta: Panel sándwich en buen estado, Chapa simple, Fibrocemento
Instalación	Ocupación de la cubierta (20–90 %) · Panel: 450 Wp, 550 Wp, 650 Wp, Bifacial 600 Wp · Estructura: Coplanar, Inclinada 15°, Lastrada sin perforar, Este-oeste 10° · Inversores: De string 50–100 kW, Optimizadores, Central, Híbrido con batería · Protección contra incendios (desconexión rápida) · Pararrayos y vigilancia de aislamiento
Consumo y almacenamiento	Consumo anual de la nave (20–5.000 MWh) · Perfil de consumo: Diurno (1 turno), Dos turnos, 24 h, Cierra fines de semana · Batería · Capacidad de batería: 50 kWh, 100 kWh, 200 kWh, 500 kWh · Cargadores de vehículo eléctrico · Número de cargadores (1–12 ud) · Excedentes: Compensación simplificada, Venta a mercado, Vertido cero
Servicios	Monitorización y pantalla en recepción · Mantenimiento y limpieza anual · Seguro de la instalación · Modalidad: Compra con subvención, PPA (pago por kWh), Renting 10 años

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

Autoconsumo fotovoltaico en cubierta de nave · Nave de producción 2 turnos — **Nave de producción 2 turnos**30 × 60 m a dos aguas, 60 % de ocupación, 550 Wp, string

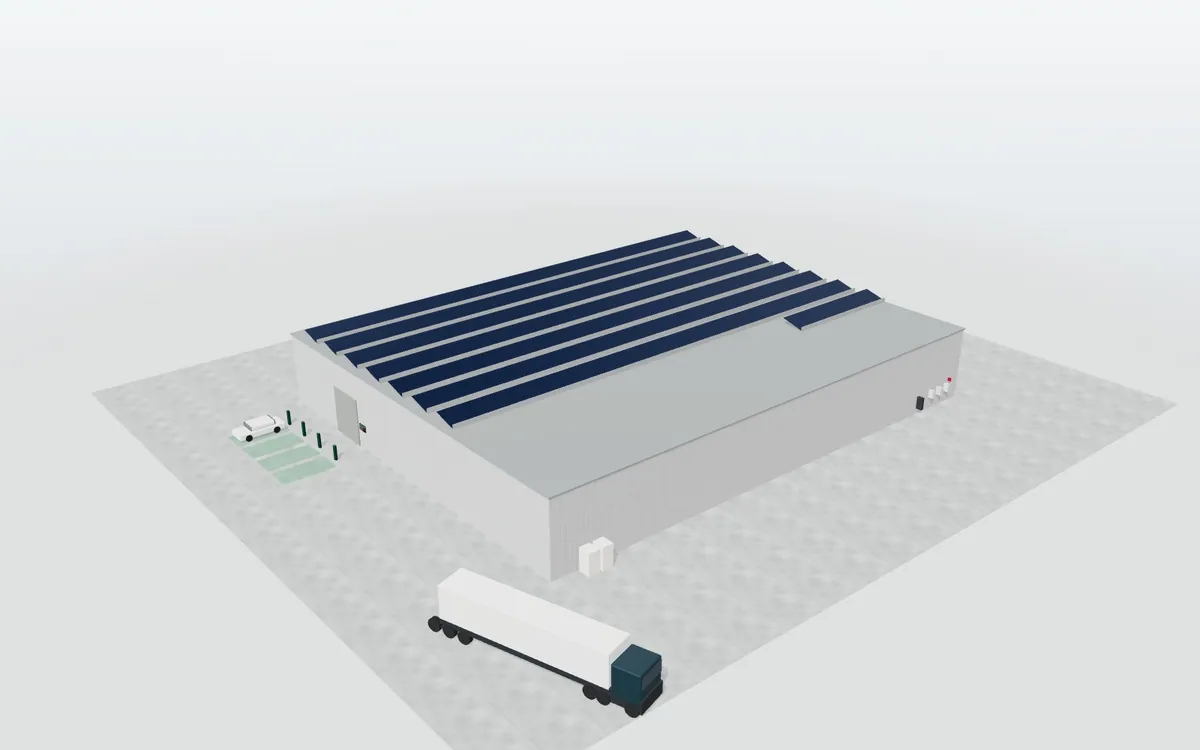

Autoconsumo fotovoltaico en cubierta de nave · Logística con batería y cargadores — **Logística con batería y cargadores**Cubierta plana 40 × 80, inclinada 15°, batería y 4 cargadores

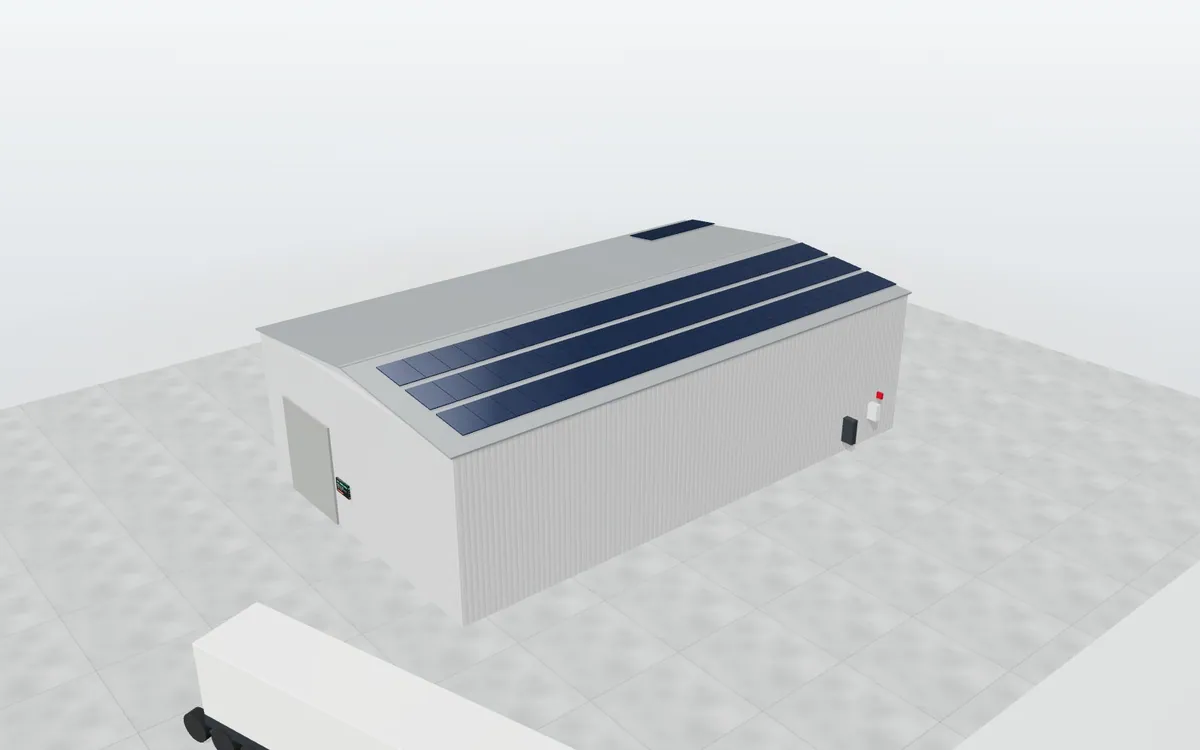

Autoconsumo fotovoltaico en cubierta de nave · Taller pequeño — **Taller pequeño**15 × 25 m, 40 %, optimizadores, un turno

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoInstalación ajustada al consumo
AvisoConsumo diurno: la batería tarda en amortizarse
AvisoBatería con inversor no híbrido: inversor de baterías aparte

Qué sale

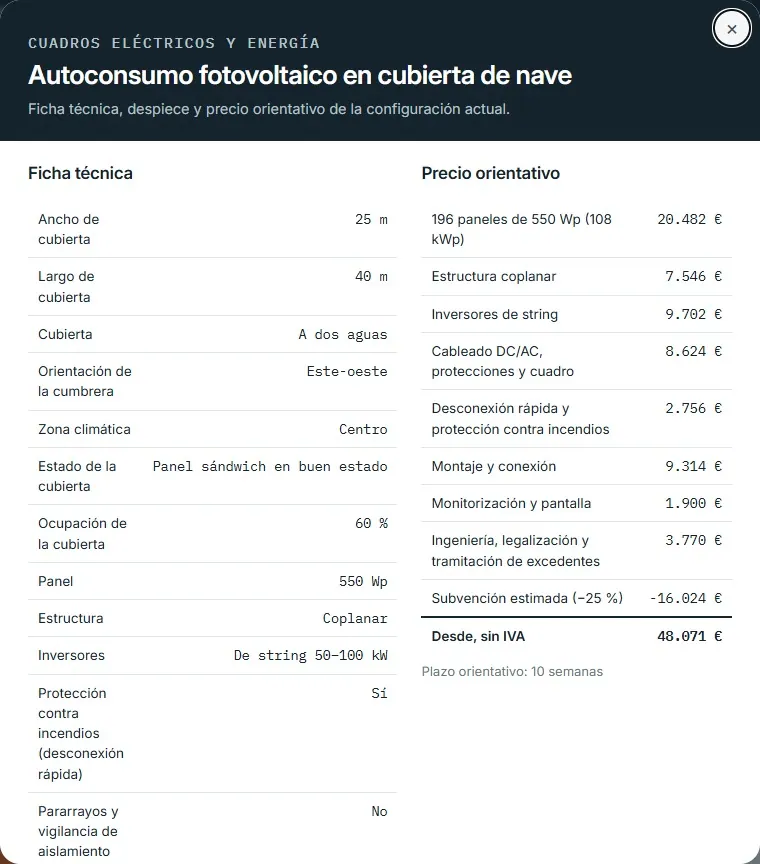

Autoconsumo fotovoltaico en cubierta de nave · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

Autoconsumo fotovoltaico en cubierta de nave · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
PAN-550	Panel 550 Wp monocristalino	196	28
EST-COP	Estructura coplanar (por panel)	196	2,5
INV-STR	Inversor 54 kW	2	70
CAB-DC6	Cable solar 6 mm² (m)	509,6	0,07
CAB-AC	Cable AC (m)	80	0,9
CUA-AC	Cuadro AC con protecciones	1	40
CUA-DC	Cuadro DC con fusibles	4	8
DES-RAP	Desconectador rápido	10	0,5

Ficha técnica (valores por defecto)

Dato	Valor
Potencia instalada	108 kWp
Producción anual	162 MWh
Autoconsumo directo	121 MWh (30 % del consumo)
Excedente	40 MWh vertidos
Ahorro anual estimado	21.425 €
Retorno simple	2,2 años
CO₂ evitado	40 t/año
Superficie de paneles	510 m²
Carga sobre cubierta	14 kg/m²

El 3D por dentro

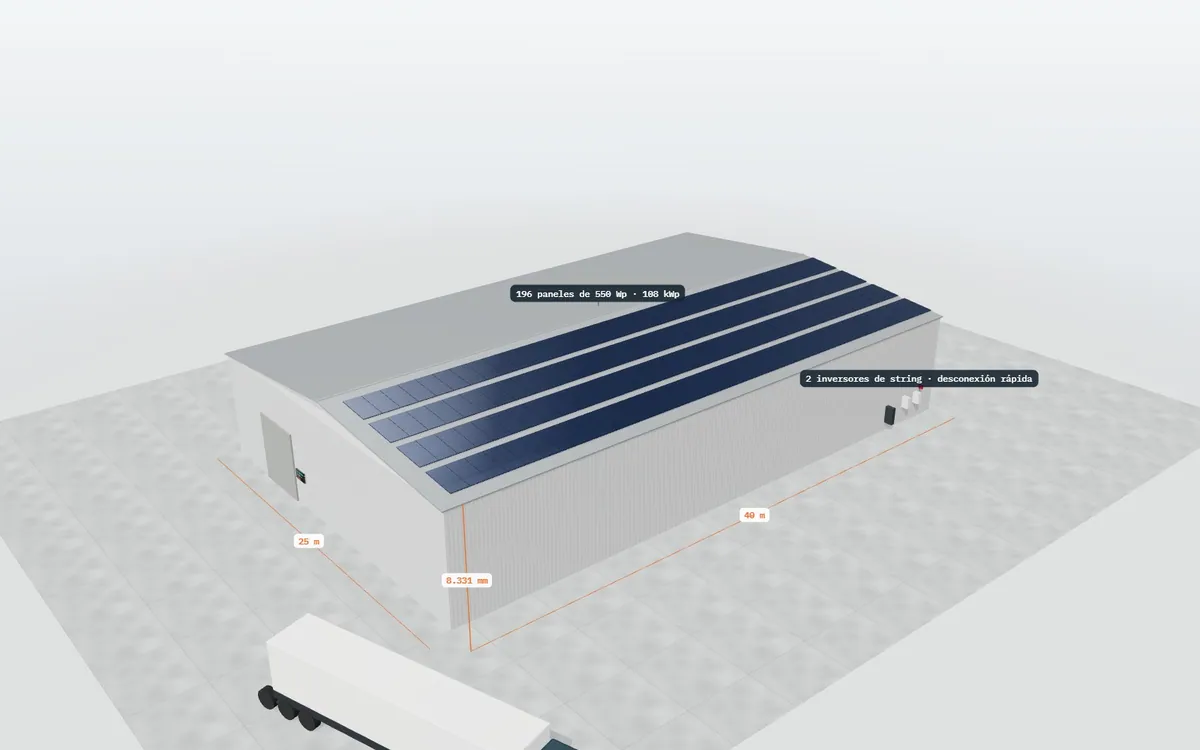

Autoconsumo fotovoltaico en cubierta de nave · cotas y etiquetas — **Cotas y etiquetas**

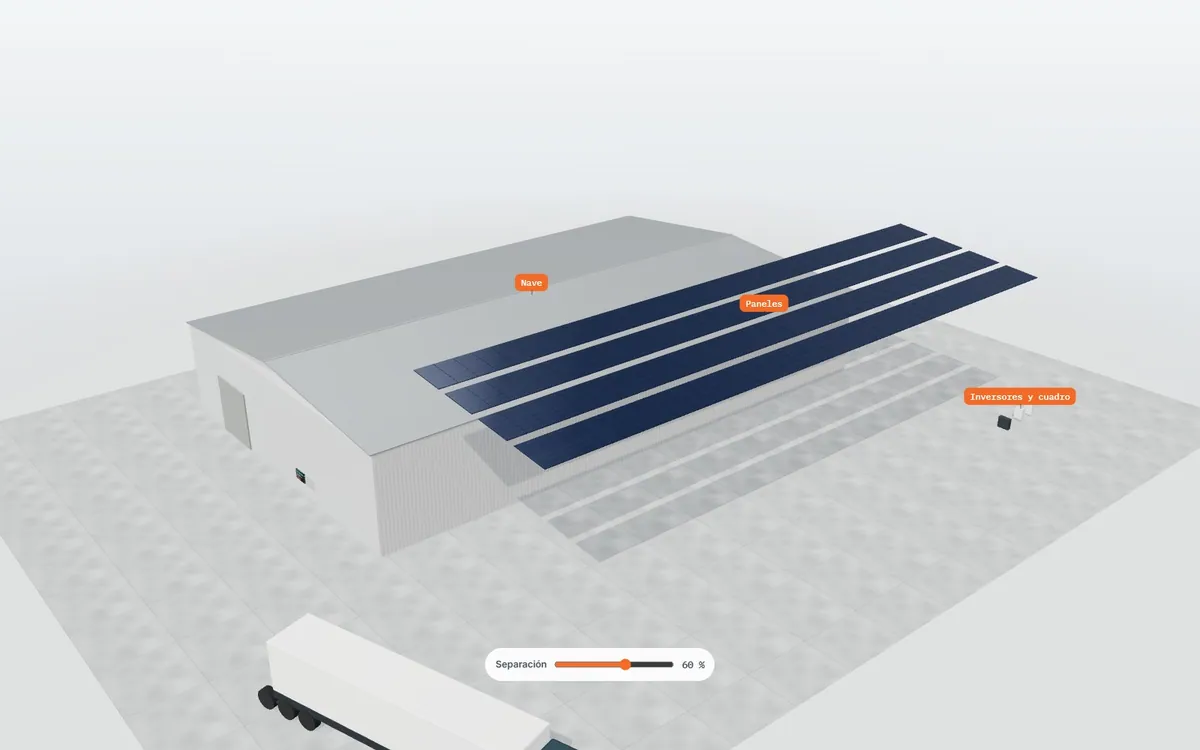

Autoconsumo fotovoltaico en cubierta de nave · vista explosionada — **Vista explosionada**

Autoconsumo fotovoltaico en cubierta de nave · animación — **Animación: día completo**

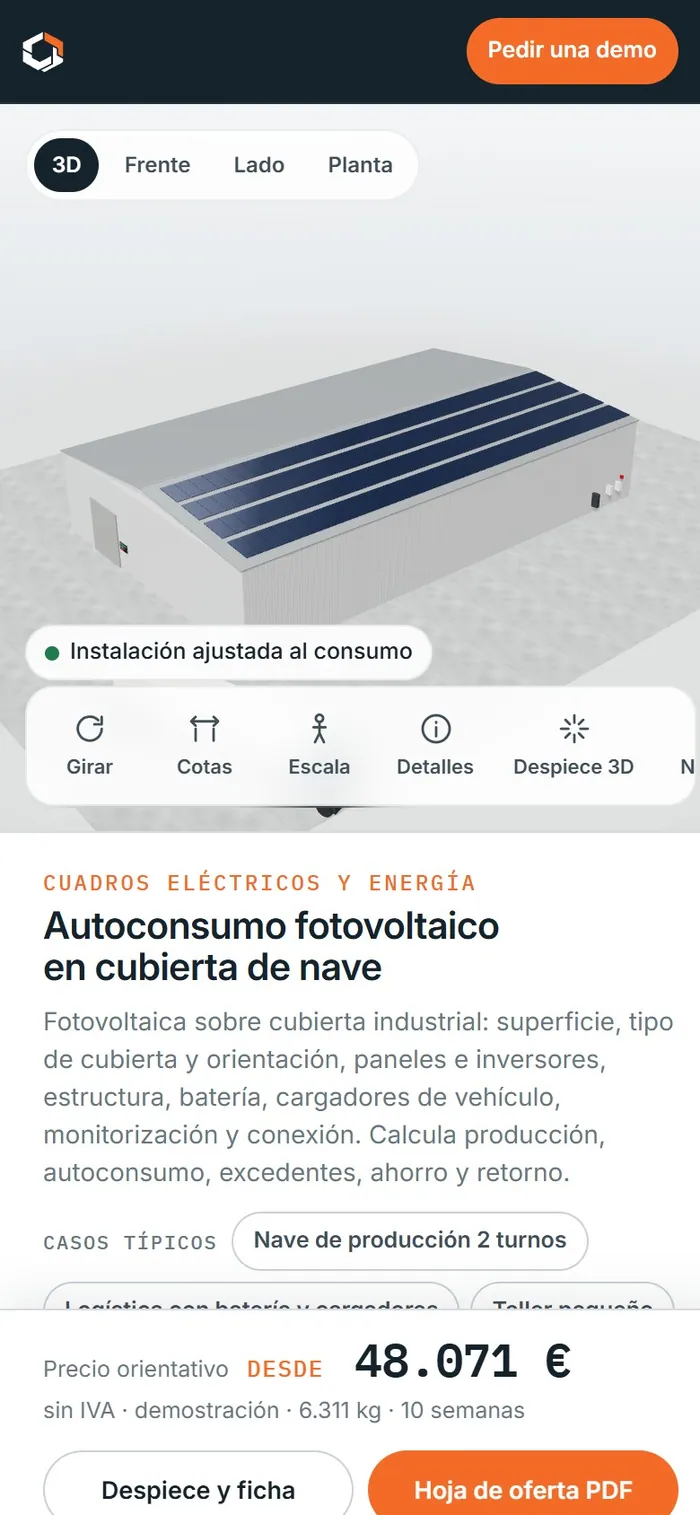

Autoconsumo fotovoltaico en cubierta de nave · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Autoconsumo fotovoltaico en cubierta de nave

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Instaladores fotovoltaicos industriales.
Comercializadoras y empresas de servicios energéticos.
Fabricantes de estructuras para cubierta.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de cuadros eléctricos: módulos, envolvente y calorQué comprueba un configurador de cuadros eléctricos: módulos y filas, envolvente, reserva de espacio, disipación y temperatura, IP, y normas UNE-EN 61439.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula el ahorro?

Sí, con el consumo y el horario de trabajo indicados.

¿Incluye batería?

Sí, con su capacidad y su efecto en el autoconsumo.

¿Contempla la financiación?

Sí: compra, contrato de compra de energía o renting.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
