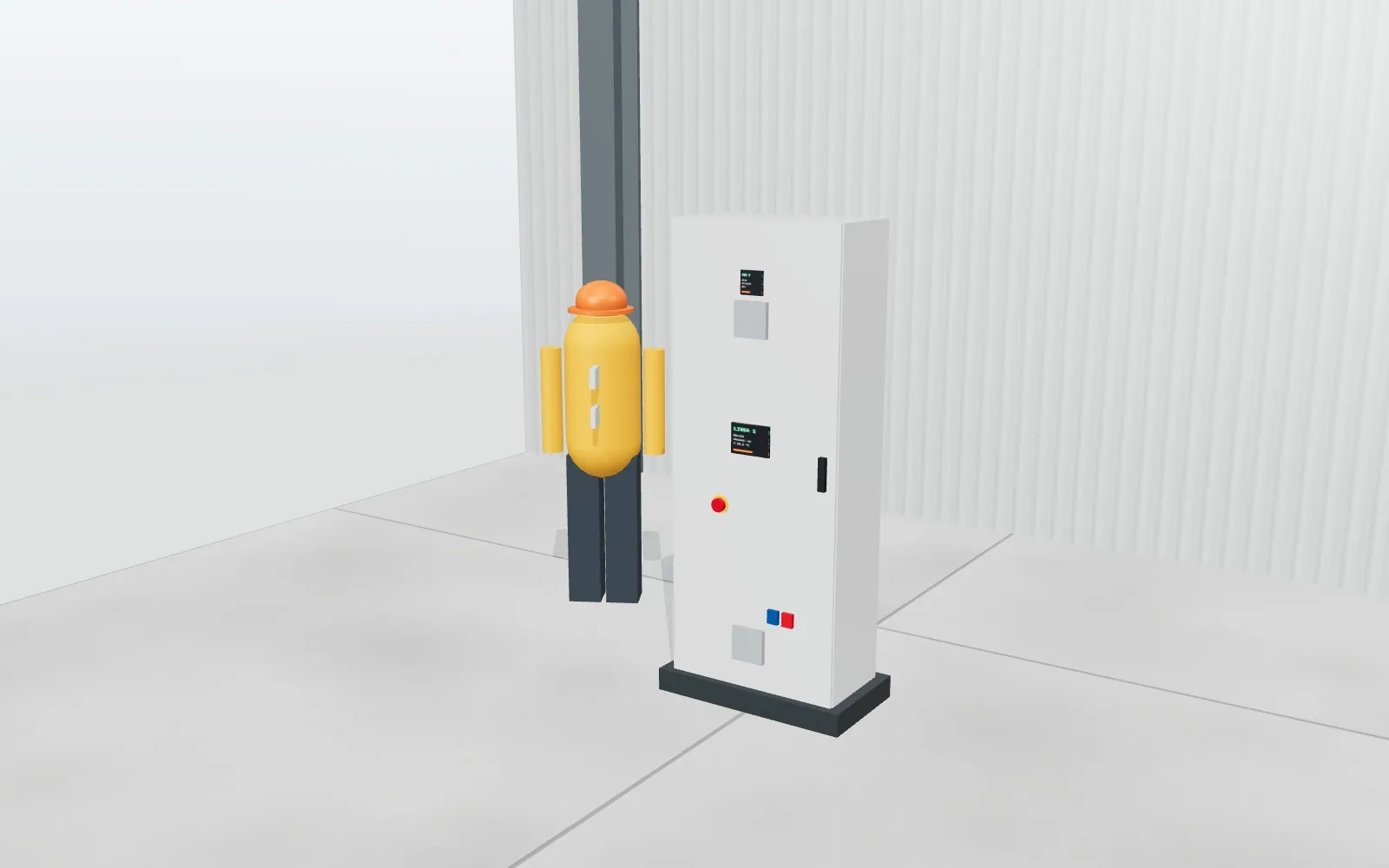

Configurador de cuadros eléctricos: módulos, envolvente y calor
Un configurador de cuadros eléctricos parte de la acometida y de las salidas que se necesitan. Con eso cuenta la aparamenta y los módulos, elige la envolvente con su reserva de espacio, estima la potencia disipada y la temperatura interior, y saca la lista de materiales y el precio con las tarifas que usa el cuadrista.
En un cuadro, las reglas encadenan tres decisiones: la aparamenta (según acometida, salidas y arranques) decide los módulos; los módulos con la reserva deciden la envolvente; y la aparamenta en esa envolvente decide el calor. El configurador avisa cuando hace falta ventilación o una envolvente mayor. La referencia es la UNE-EN 61439.
Qué parámetros se configuran
- Acometida y potencia, interruptor general y protecciones.
- Salidas monofásicas y trifásicas, arranques de motor y variadores.
- Automatización: PLC, pantalla, reloj, telegestión.
- Envolvente: mural, de pie o en batería; material, grado IP y color.
- Reserva de espacio, ventilación, calefacción y accesorios.
Reglas típicas
Normas que conviene tener en cuenta
- UNE-EN 61439-1 y 61439-2: conjuntos de aparamenta de baja tensión, incluida la verificación del calentamiento.
- Reglamento Electrotécnico para Baja Tensión (Real Decreto 842/2002) y sus instrucciones técnicas.
- UNE-EN 60529: grados de protección IP de las envolventes.
- UNE-EN 62262: grados de protección contra impactos (IK).
El configurador hace la implantación y la lista de materiales; el esquema unifilar y la verificación final siguen siendo del proyectista y del cuadrista.
Un caso de la demo
Así lo resuelve el configurador de ejemplo con uno de sus casos típicos: los datos que calcula y las comprobaciones que hace, tal como salen en la demo.

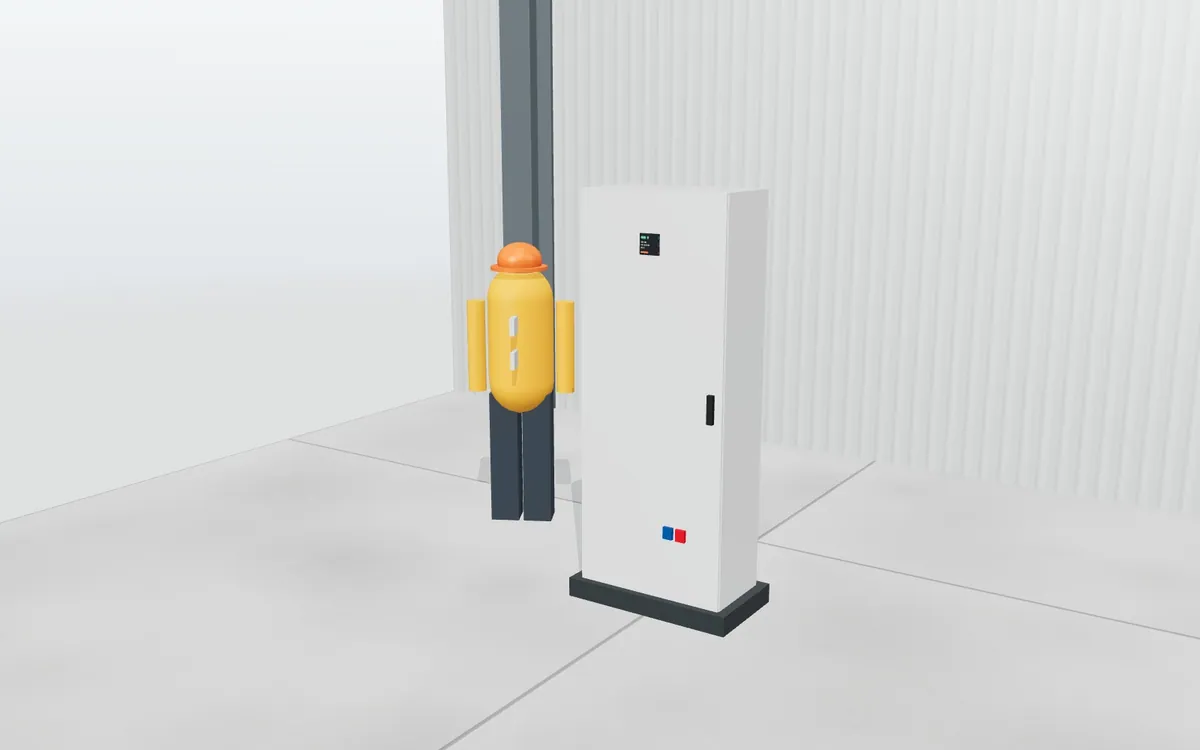

Cuadro eléctrico de distribución · Cuadro general de nave
| Dato | Valor |
|---|---|
| Potencia aproximada | 100 kW |
| Módulos ocupados | 224 (con 30 % de reserva) |
| Filas | 10 |
| Módulos libres | 16 |
| Disipación estimada | 722 W |
| Temperatura interior estimada | 66 °C |
| Medidas | 800 × 2000 × 400 mm |
| Peso | 94 kg/ud |
| Plazo orientativo | 3 semanas |
- No se puede≈ 66 °C dentro: añada ventilación o envolvente mayor
Pruébelo
Cuadro eléctrico de distribución
Aparamenta, módulos, envolvente y disipación contados
Ver configurador
Bandeja portacables y soportes
Recorrido, cambios de dirección, soportes y ocupación
Ver configurador
Grupo electrógeno de emergencia o continuo
Potencia, autonomía, cabina, conmutación y ubicación
Ver configurador
Alumbrado LED de nave industrial
Lux por zona, luminarias contadas, sensores y ahorro frente a lo antiguo
Ver configurador
Autoconsumo fotovoltaico en cubierta de nave
Paneles, estructura, inversores, batería y ahorro anual
Ver configuradorPreguntas frecuentes
¿Incluye las tarifas de los fabricantes de aparamenta?
Se cargan las tarifas que usa el cuadrista, con sus descuentos, y se actualizan desde el panel o por importación.
¿Hace el esquema eléctrico?
Hace la implantación y la lista de materiales. El esquema unifilar es del proyectista; se puede adjuntar.
¿Vale para envolventes de poliéster o inox?
Sí, para cualquier material y para medidas a medida.
