Configurador de bandejas portacables

El jefe de obra de una instalación eléctrica tiene 180 m de recorrido, dos niveles, ocho curvas, cuatro derivaciones y una zona exterior. Pide el material por teléfono y en obra faltan curvas, sobran soportes y la bandeja exterior llega sin galvanizar.

El configurador de bandeja calcula el recorrido completo: metros, cambios de dirección, tipo de bandeja, acabado, niveles, soportes, sección de cables, tierra, etiquetado y exterior. Comprueba la ocupación y saca tramos, curvas, soportes y tornillería contados.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyFaltan piezas en obra. Curvas, derivaciones y uniones se olvidan al pedir por metros.

Con el configuradorCada cambio de dirección cuenta su pieza y sus uniones.

HoyOcupación sin calcular. Una bandeja llena no admite ampliaciones.

Con el configuradorLa ocupación de cables se calcula y avisa por encima del límite.

HoyAcabado inadecuado. Bandeja sin galvanizar en exterior o lisa en ambiente alimentario.

Con el configuradorEl acabado se elige según el ambiente y el configurador avisa si no corresponde.

Véalo en marcha

El configurador de bandeja en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

24 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Trazado	Longitud total (5–500 m) · Curvas de 90° (0–30 ud) · Cambios de nivel (0–12 ud) · Derivaciones en T (0–30 ud) · Altura de montaje (2.500–10.000 mm) · Segundo nivel de bandeja (fuerza / datos) · Parte del recorrido por exterior
Bandeja	Tipo (5 opciones) · Ancho (6 opciones) · Ala: 35 mm, 60 mm, 100 mm, 150 mm · Acabado: Galvanizado Sendzimir, Galvanizado en caliente, Inox 316, Pintada RAL · Color (10 opciones) · Con tapa · Separador fuerza / datos · Versión higiénica (sin cantos, lavable)
Soportes y cables	Soporte (5 opciones) · Separación de soportes (1.000–3.000 mm) · Cables que lleva (2–80 ud) · Sección media (5 opciones) · Conductor de tierra de acompañamiento · Etiquetado de bandejas y cables
Instalación	Montaje (incl. plataforma elevadora) · Tendido de cables incluido · Plano de trazado y lista de materiales

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

Bandeja portacables y soportes · Nave de producción — **Nave de producción**120 m de rejilla 300 × 60 suspendida, 2 niveles, 24 cables

Bandeja portacables y soportes · Sala de cuadros — **Sala de cuadros**40 m de escalera 600 × 100 galva caliente con 12 cables de 95

Bandeja portacables y soportes · Planta alimentaria — **Planta alimentaria**60 m de rejilla inox 200 × 60 a pared con tapa

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoOcupación por debajo del 40 %
CorrectoCarga de cables admisible

Qué sale

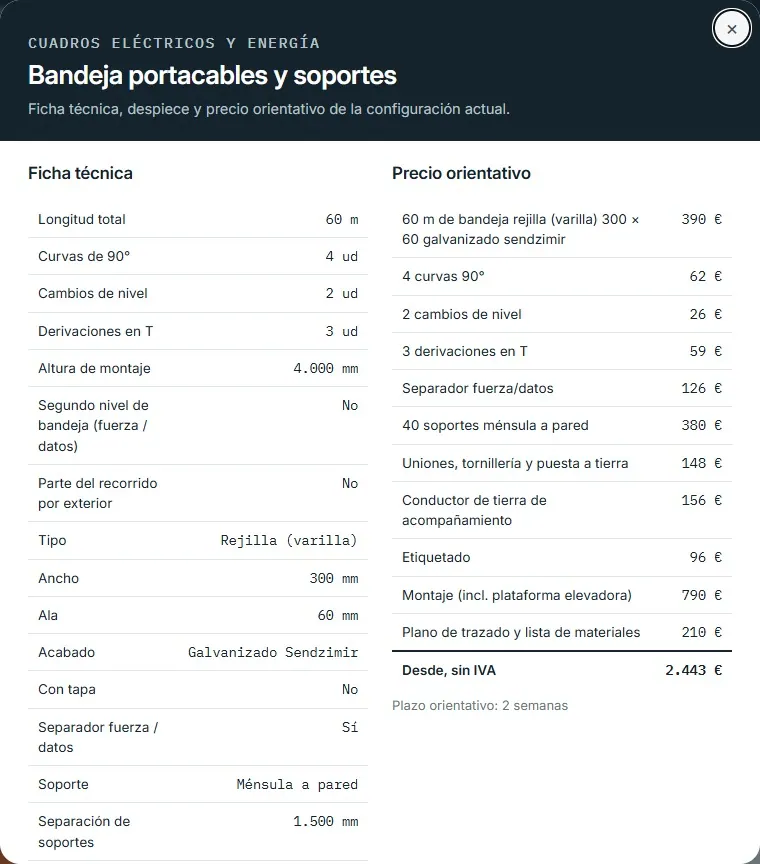

Bandeja portacables y soportes · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

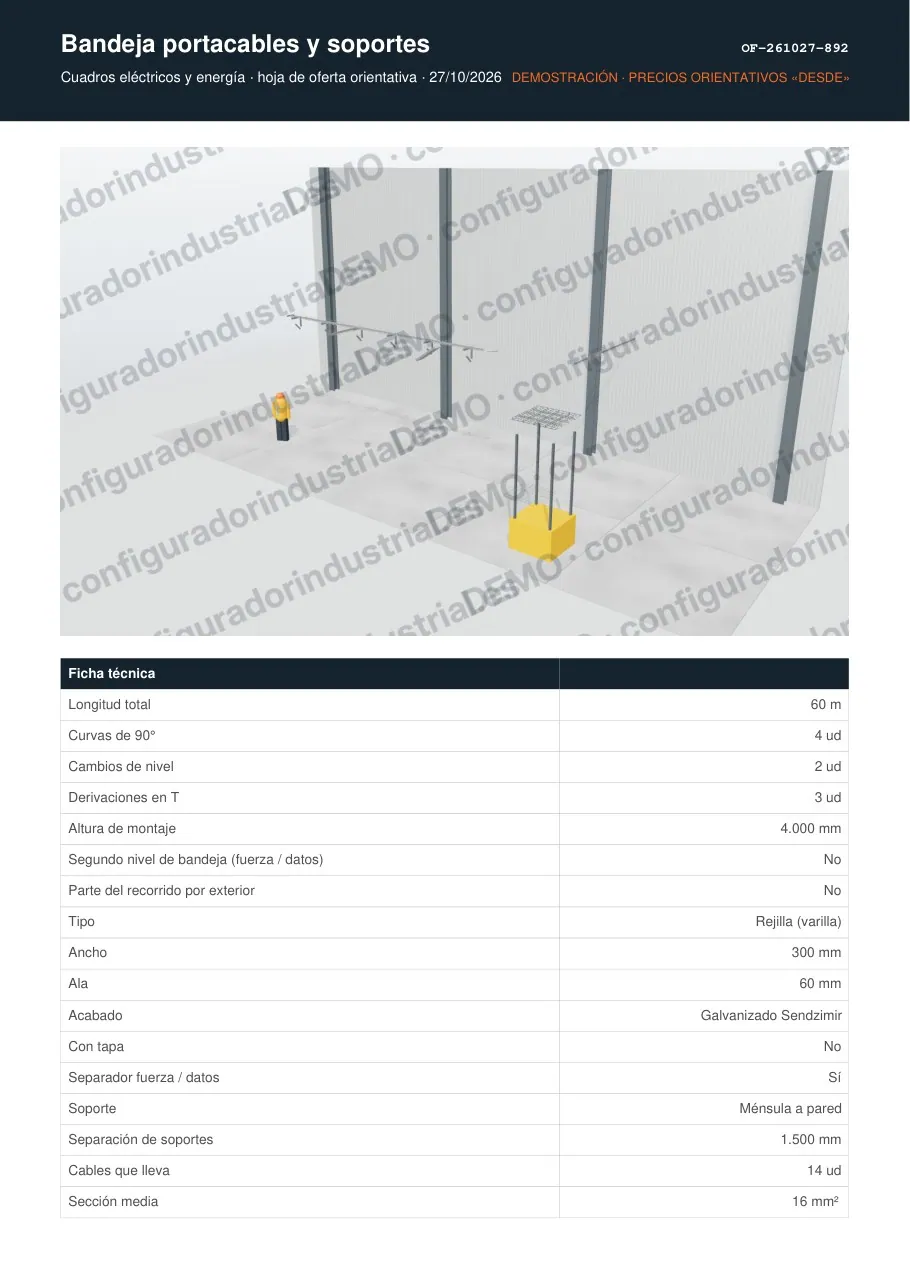

Bandeja portacables y soportes · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
BAN-REJ-300x60	Bandeja rejilla 300 × 60 (tramo 3 m)	20	4,8
CUR-90-300	Curva 90°	4	1,44
CNV-300	Cambio de nivel articulado	2	1,28
DER-T-300	Derivación en T	3	1,92
SEP-60	Separador (tramo 3 m)	20	0,9
SOP-MEN-300	Soporte mensula	40	1,1
UNI-RAP	Unión rápida + tornillería	27	0,08
PAT-6	Puente de tierra 6 mm²	20	0,03

Ficha técnica (valores por defecto)

Dato	Valor
Ocupación de la bandeja	18 %
Soportes	40
Carga admisible	60 kg/m
Peso de los cables	3,5 kg/m
Peso de bandeja	1,6 kg/m
Metros totales	60 m
Resistencia a la corrosión	C2

El 3D por dentro

Bandeja portacables y soportes · cotas y etiquetas — **Cotas y etiquetas**

Bandeja portacables y soportes · vista explosionada — **Vista explosionada**

Bandeja portacables y soportes · animación — **Animación: tender cables**

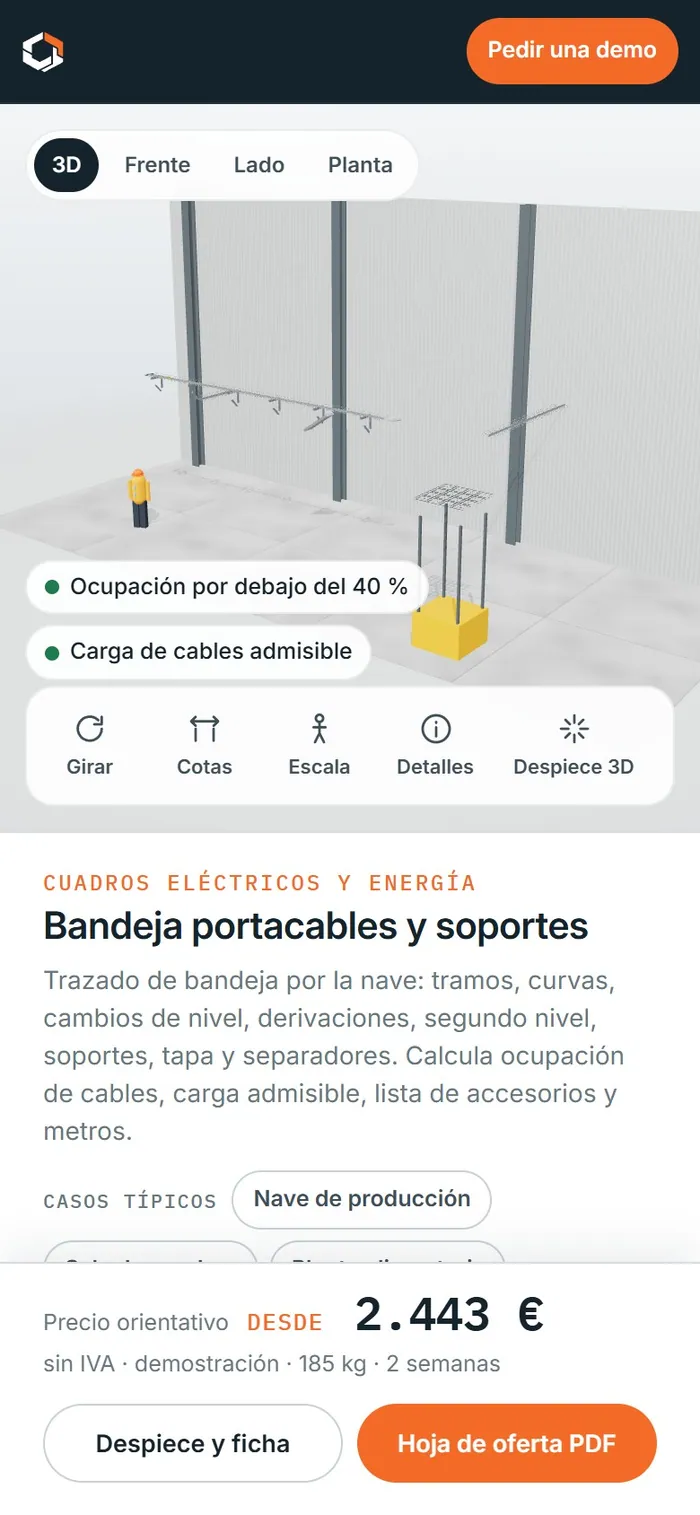

Bandeja portacables y soportes · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Bandeja portacables y soportes

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de bandeja y soportería.
Distribuidores de material eléctrico.
Instaladores eléctricos industriales.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de cuadros eléctricos: módulos, envolvente y calorQué comprueba un configurador de cuadros eléctricos: módulos y filas, envolvente, reserva de espacio, disipación y temperatura, IP, y normas UNE-EN 61439.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula los soportes?

Sí, según el tipo de soporte y la distancia entre apoyos.

¿Incluye bandeja de PRFV?

Sí, para ambientes corrosivos, junto a rejilla, perforada y lisa.

¿Comprueba la ocupación?

Sí, con la sección de cables indicada.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
