Configurador de cortinas de lamas de PVC y puertas de vaivén

Una cámara de congelado necesita cortina en dos accesos. El cliente pide «lo de siempre» y en el pedido llegan lamas de 200 donde hacían falta de 300, sin solape suficiente y de PVC estándar que se endurece a -25 °C. Se cambian a los tres días, a portes pagados.

El configurador de cortina pregunta lo que importa: hueco, tipo (lamas, vaivén o mixta), material según temperatura, ancho y espesor de lama, solape, soporte y fijación. Calcula cuántas lamas, cuántos metros y cuántos soportes, y avisa cuando el material no aguanta el uso.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyEl material no aguanta la temperatura. El PVC estándar a -25 °C se vuelve rígido y se rompe en semanas.

Con el configuradorCada material lleva su rango de temperatura; para congelado propone PVC polar y avisa si se elige otro.

HoyEl solape se calcula a ojo. Poco solape deja pasar el aire; mucho encarece y dificulta el paso.

Con el configuradorEl solape se elige por porcentaje y el configurador cuenta lamas y metros exactos.

HoyPedidos pequeños, mucho tiempo. Una cortina de 600 € ocupa tanto tiempo de oficina como una puerta.

Con el configuradorEl cliente o el distribuidor la configura solo y el pedido llega con medidas, metros y soportes.

Véalo en marcha

El configurador de cortina en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

17 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Hueco y tipo	Ancho (800–6.000 mm) · Alto (1.800–6.000 mm) · Tipo: Cortina de lamas, Puerta vaivén, Vaivén + lamas · Uso principal: Peatonal, Transpaleta, Carretillas, Cámara de frío
Lamas	Lama: 200 × 2 mm, 300 × 3 mm, 400 × 4 mm, 300 × 3 con nervios · Solape: Sin solape, 50 %, 100 % · Material (6 opciones) · Soporte: Desmontaje rápido, Atornillado, Corredero, Cortinero enrollable · Franja de color inferior (visibilidad)
Hoja vaivén	Hojas: Una hoja, Dos hojas · Ventana en la hoja · Protección antigolpes · Marco de aluminio · Bisagra: Vaivén con muelle, Cierre por gravedad
Instalación	Fijación: Al dintel, A la pared, sobre el hueco, Al techo con pie · Montaje incluido · Unidades iguales (1–20 ud)

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

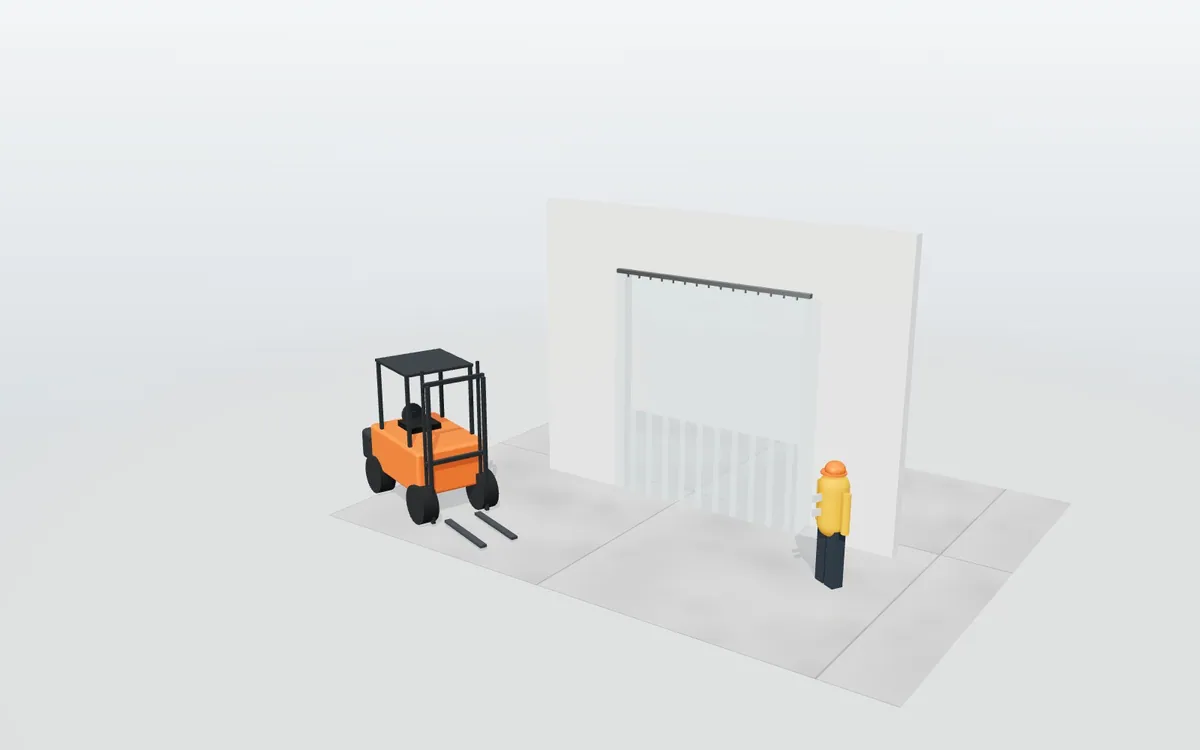

Cortina de lamas y puerta vaivén · Paso de carretillas — **Paso de carretillas**3 × 3,5 m, lamas 400 × 4 con nervios, solape 50 %, soporte rápido

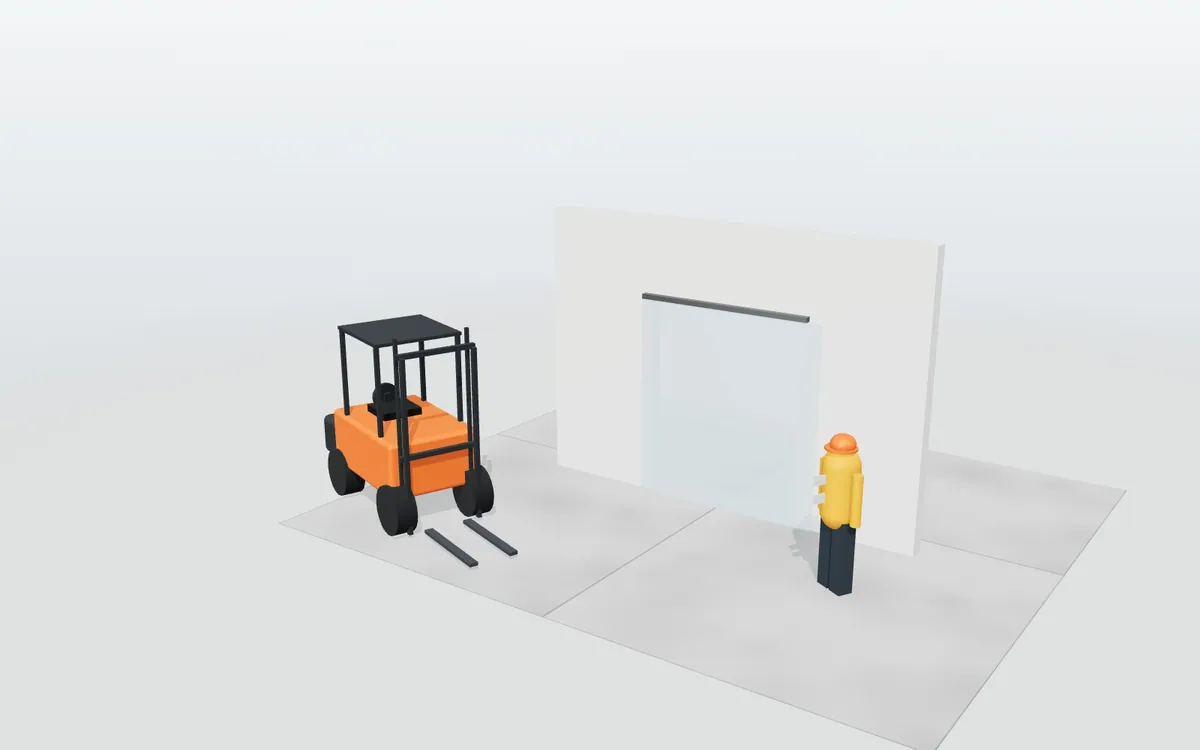

Cortina de lamas y puerta vaivén · Cámara de congelado — **Cámara de congelado**2 × 2,5 m, PVC polar, solape 100 %

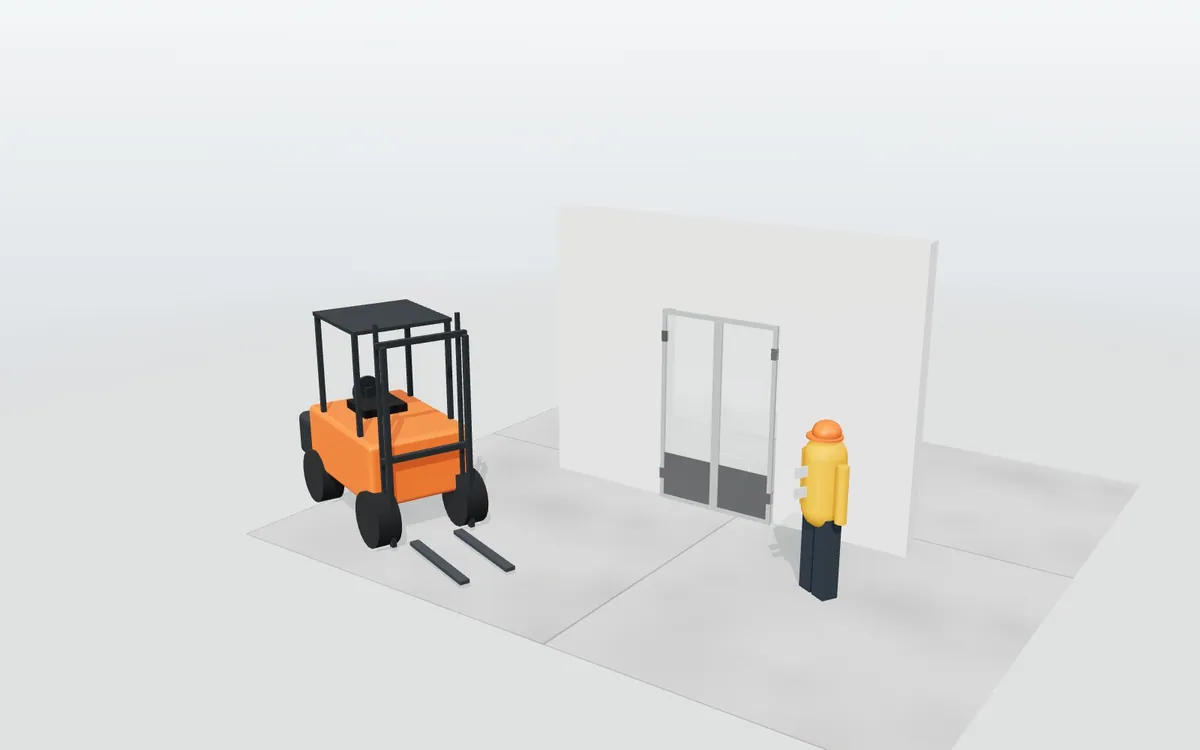

Cortina de lamas y puerta vaivén · Paso peatonal de cocina — **Paso peatonal de cocina**Vaivén 1,4 × 2,2 m, 2 hojas, ventana y protección inox

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoLama adecuada al hueco
CorrectoSolape 50 %: 12 lamas
CorrectoSolape 50 %: 11 lamas
CorrectoSolape 100 %: 15 lamas
AvisoCarretillas: lama de 400 × 4 o nervada

Qué sale

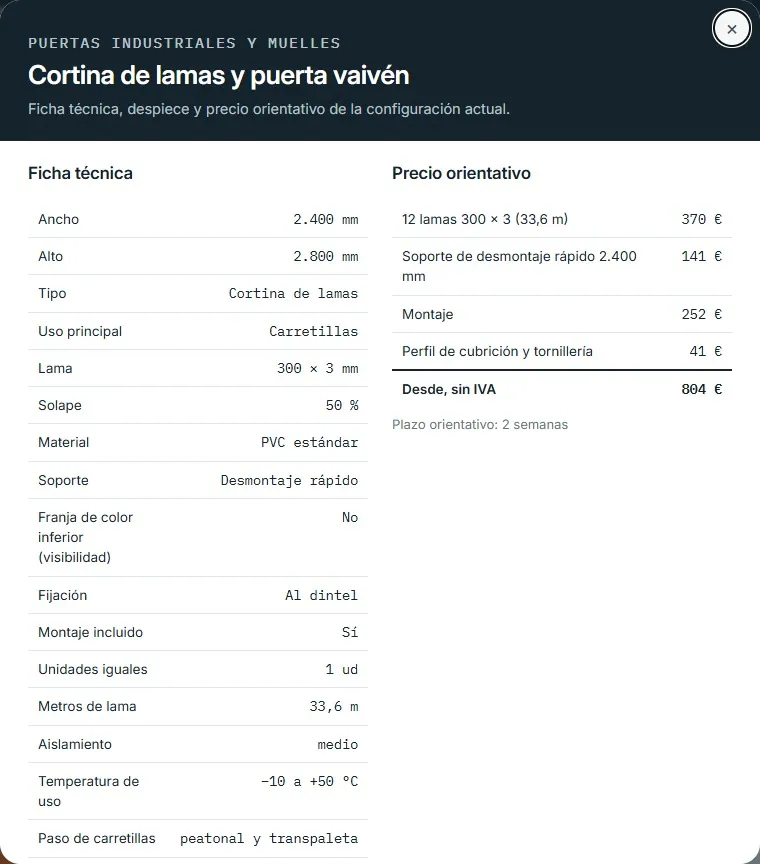

Cortina de lamas y puerta vaivén · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

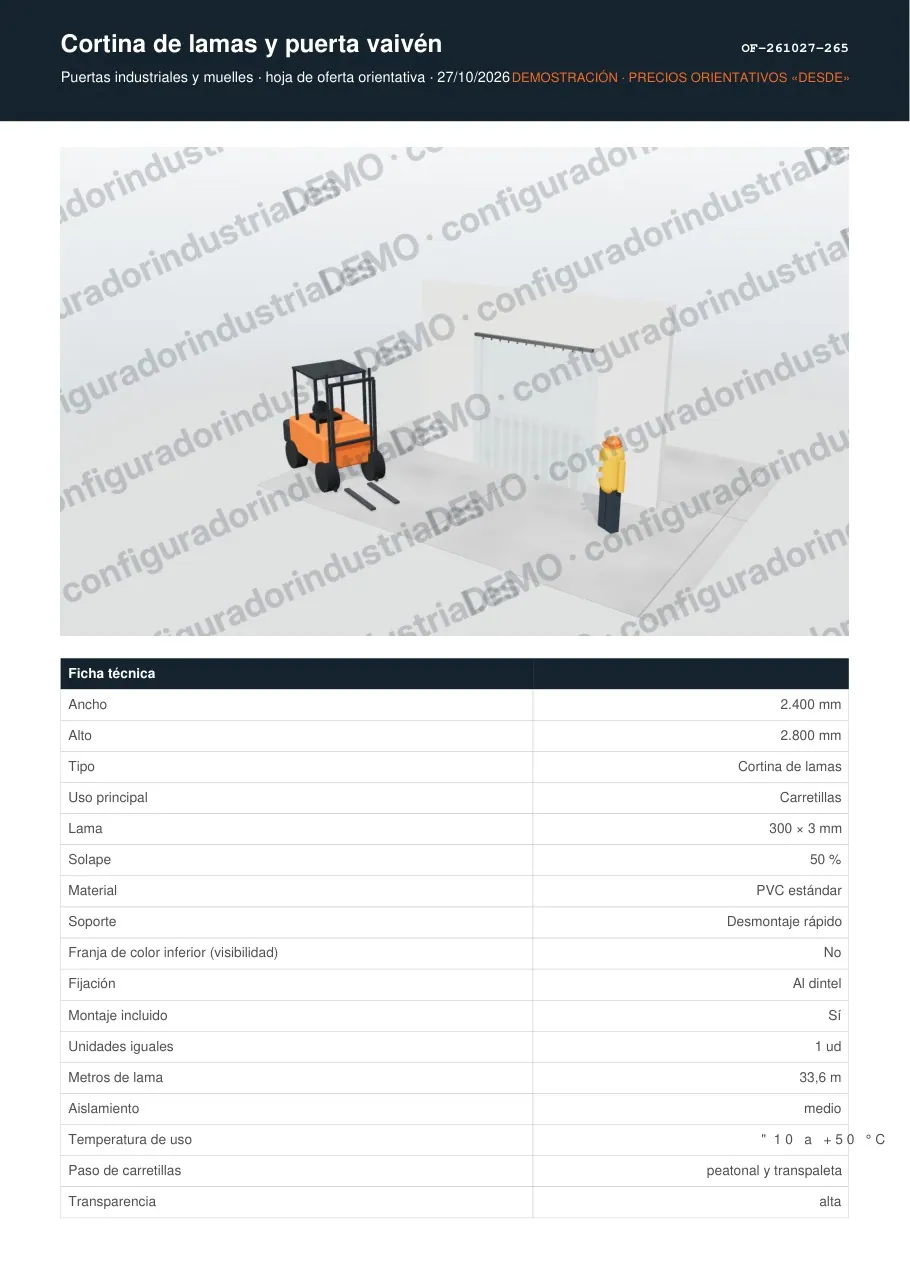

Cortina de lamas y puerta vaivén · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
LAM-300x3-STD	Lama PVC 300 × 3 mm · std	12	3,36
SOP-RAP-2400	Soporte rapido 2400 mm	1	4,32
GAN-INX	Gancho inox de desmontaje rápido	12	0,03
TAC-M8	Taco y tornillo M8	10	0,02

Ficha técnica (valores por defecto)

Dato	Valor
Metros de lama	33,6 m
Aislamiento	medio
Temperatura de uso	−10 a +50 °C
Paso de carretillas	peatonal y transpaleta
Transparencia	alta
Unidades	1

El 3D por dentro

Cortina de lamas y puerta vaivén · cotas y etiquetas — **Cotas y etiquetas**

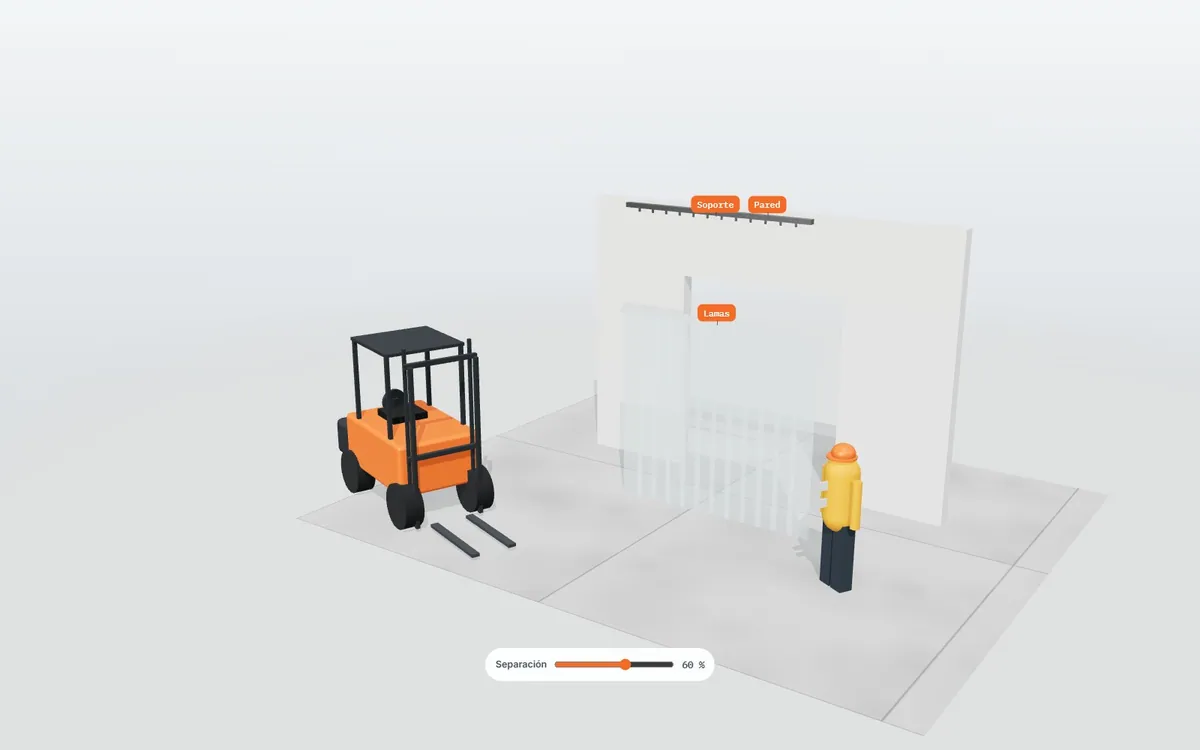

Cortina de lamas y puerta vaivén · vista explosionada — **Vista explosionada**

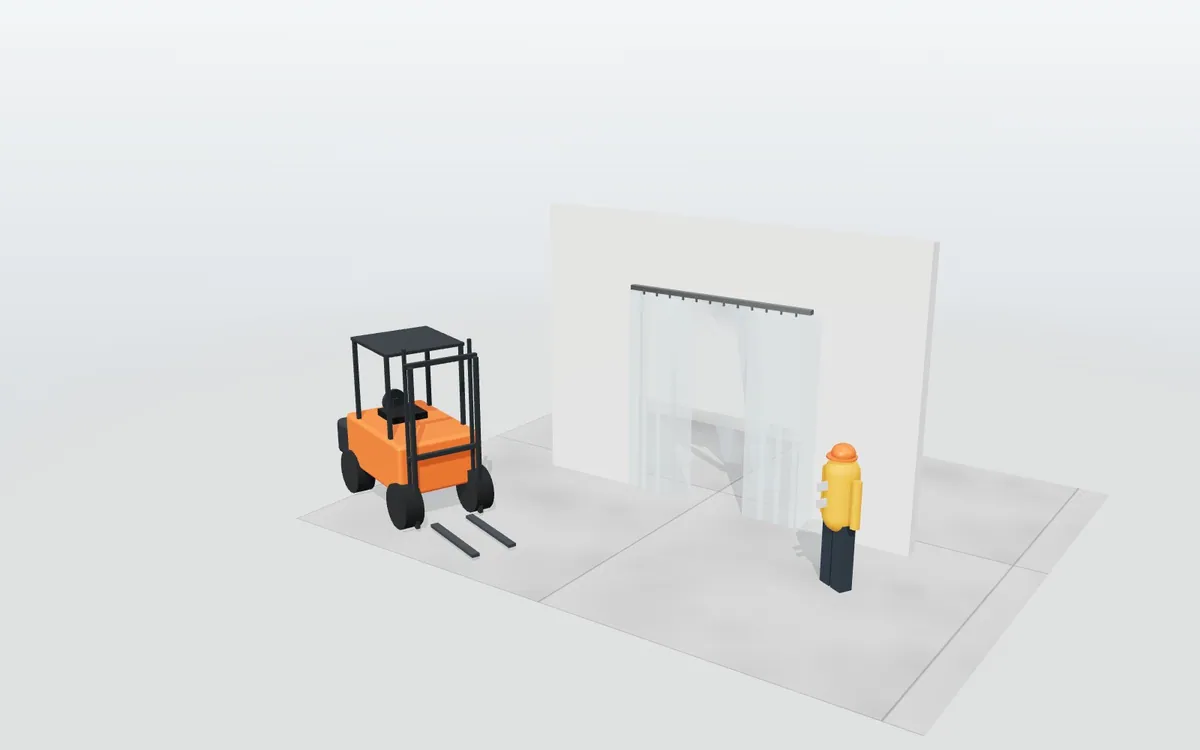

Cortina de lamas y puerta vaivén · animación — **Animación: pasar**

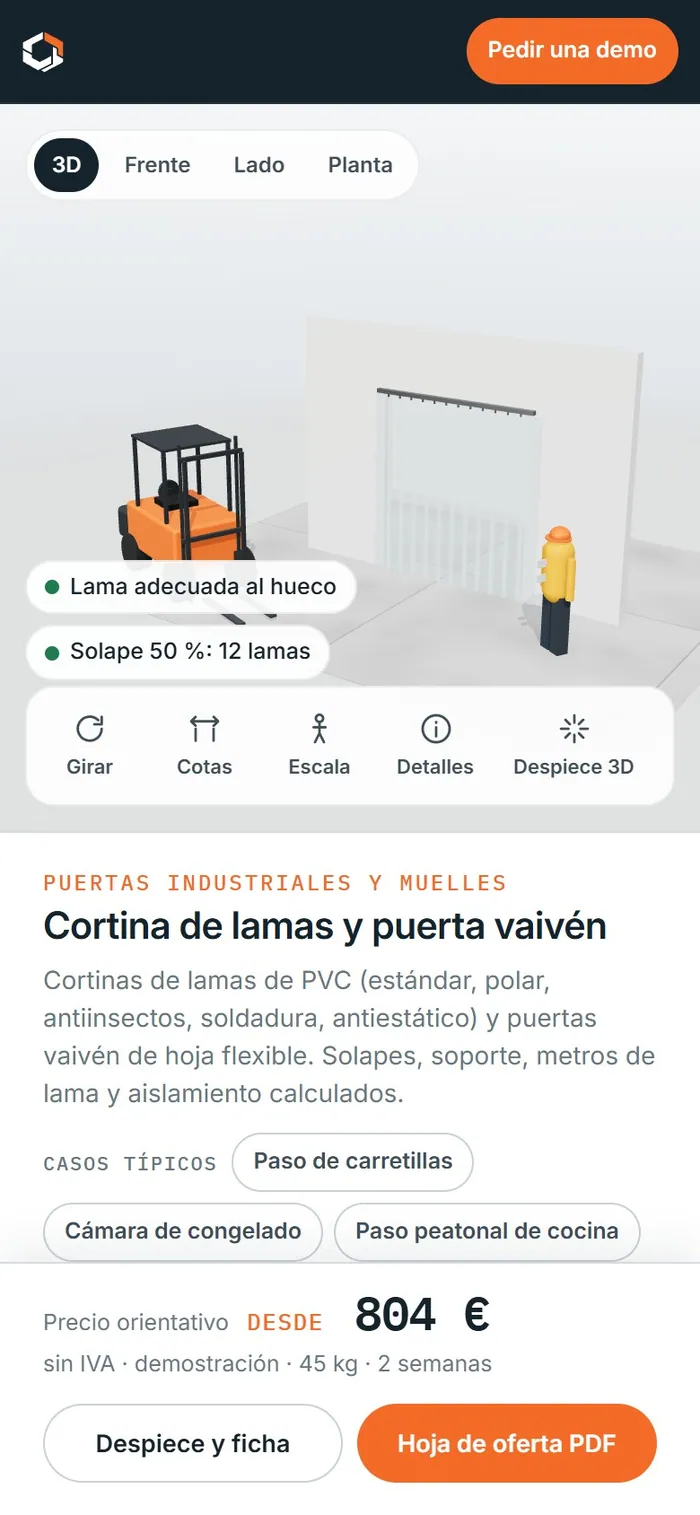

Cortina de lamas y puerta vaivén · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Cortina de lamas y puerta vaivén

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes y distribuidores de cortinas de lamas.
Instaladores de frío industrial.
Empresas que venden por catálogo y quieren venta online técnica.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de puertas industriales: qué reglas lleva dentroQué comprueba un configurador de puertas industriales: hueco, dintel, laterales, guiado, motor, peatonal, resistencia al viento y documentación EN 13241.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula el número de lamas?

Sí, con el ancho del hueco, el ancho de lama y el solape elegido; también los metros de lama y los soportes.

¿Incluye puertas de vaivén?

Sí: de una o dos hojas, con mirilla, protección inferior y bisagras según el uso.

¿Aplica descuento por unidades?

Sí. Al subir las unidades del mismo modelo, el descuento se aplica solo en el precio.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
