Configurador de puertas cortafuegos y de seguridad

El proyecto de sectorización de una nave pide catorce puertas: EI2 60 en los pasos de sector, EI2 120 en la sala de cuadros y dos salidas de emergencia con barra antipánico. Cada una con su hueco, su sentido de apertura y su herraje. La oferta se hace puerta a puerta y alguna sale sin selector de cierre en las de dos hojas.

El configurador de puerta cortafuegos ordena la decisión: hueco y hojas, resistencia, sentido, cerco, herrajes, acabado y serie. Añade lo que la norma exige según la combinación elegida y saca la puerta en 3D, su despiece y la ficha para el expediente.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyHerrajes obligatorios que se olvidan. Una puerta de dos hojas sin selector de cierre no cierra en el orden correcto y no pasa la inspección.

Con el configuradorSelector, cierrapuertas y retenedores se añaden solos cuando la configuración los exige.

HoyMuchas puertas, muchas combinaciones. Resistencia, hojas, sentido, mirilla y acabado multiplican las variantes de una misma obra.

Con el configuradorCada puerta se configura en un minuto y la serie aplica descuento por unidades.

HoyDocumentación para el proyecto. El instalador necesita ficha y características para el expediente de la obra.

Con el configuradorLa ficha técnica y la hoja de oferta salen con la resistencia, las medidas y los herrajes de cada puerta.

Véalo en marcha

El configurador de cortafuegos en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

25 parámetros en 5 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Hueco y hojas	Ancho de paso (700–3.200 mm) · Alto de paso (1.900–3.200 mm) · Hojas: Una hoja, Dos hojas asimétricas, Dos hojas iguales · Sentido de apertura: Izquierda, Derecha · Marco: Envolvente, Angular, De obra con garras
Resistencia	Resistencia al fuego: EI 30, EI 60, EI 90, EI 120 · Aislamiento acústico: Estándar (≈ 28 dB), 32 dB, 42 dB · Estanca al humo (Sa / S200) · Rejilla intumescente de ventilación · Aislamiento térmico reforzado
Herrajes	Cierrapuertas: De brazo, De guía deslizante, Oculto en la hoja, Electromagnético con central · Selector de cierre (2 hojas) · Dispositivo antipánico: Sin antipánico, Barra push, Barra touch, Manilla de emergencia EN 179 · Cerradura: Cerradura con llave, Electromecánica, Control de acceso, Sin cerradura (solo cierre) · Retenedor electromagnético en pared · Mirilla: Sin mirilla, Redonda Ø300, Rectangular 300 × 800
Acabado	Acabado: Pintura epoxi, Forro inox, Galvanizada sin pintar · Color (7 opciones) · Zócalo inox 300 mm · Placas de empuje y tirador inox · Señalización fotoluminiscente
Serie e instalación	Unidades (1–60 ud) · Montaje incluido · Certificado de instalación y marcado CE · Mantenimiento anual (revisión obligatoria)

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

Puerta cortafuegos y de seguridad · Sectorización de nave — **Sectorización de nave**EI 90 de 2 hojas 2,2 × 2,5 m, retenedores y selector

Puerta cortafuegos y de seguridad · Salida de emergencia — **Salida de emergencia**EI 60 una hoja 1 × 2,1 m, barra antipánico, señalización

Puerta cortafuegos y de seguridad · Sala técnica — **Sala técnica**EI 120 acústica 42 dB, cerradura electromecánica, mirilla

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoHojas adecuadas al paso
AvisoSeñalizada como salida sin antipánico: EN 1125 lo exige en evacuación
AvisoMirilla grande en EI 90/120: vidrio muy pesado

Qué sale

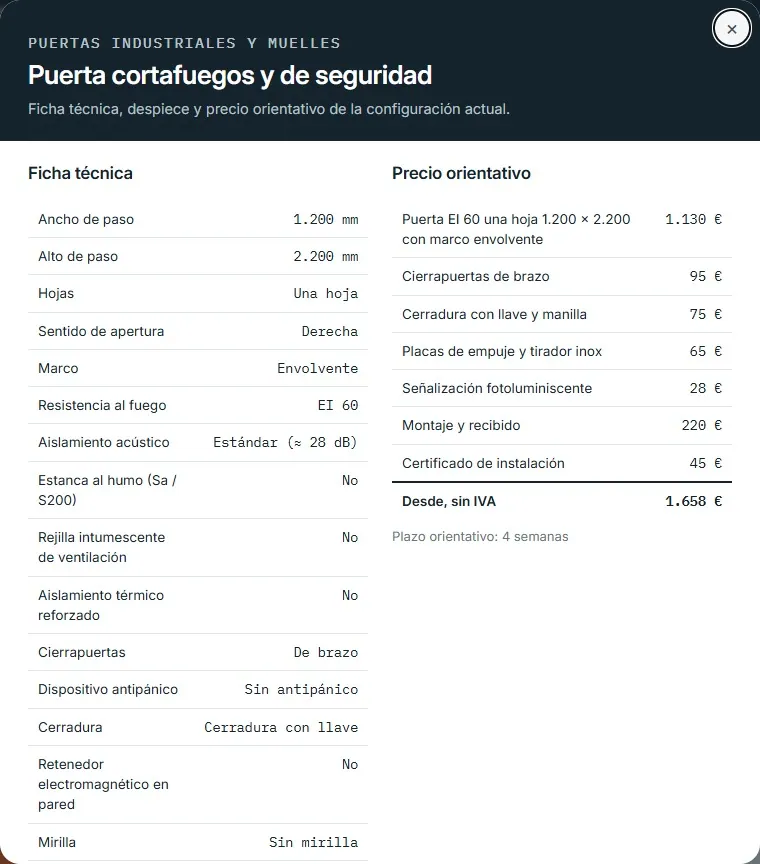

Puerta cortafuegos y de seguridad · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

Puerta cortafuegos y de seguridad · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
HOJ-EI60-1200	Hoja EI 60 1200 × 2200	1	136,8
MAR-ENV	Marco envolvente 1320 × 2260	1	25,2
JUN-INT	Junta intumescente (m)	6	0,1
BIS-EI	Bisagra con muelle	3	0,6
CIE-BRA	Cierrapuertas brazo	1	2,2
CER-NOR	Cerradura normal	1	0,9
PLA-INX	Placa de empuje inox	2	0,4
SEN-FOT	Señal fotoluminiscente	1	0,05

Ficha técnica (valores por defecto)

Dato	Valor
Resistencia al fuego	EI 60
Aislamiento acústico	≈ 28 dB
Peso por hoja	137 kg
Peso de la serie	137 kg
Medidas de hueco de obra	1.320 × 2.260 mm
Capacidad de evacuación	320 personas
Unidades	1

El 3D por dentro

Puerta cortafuegos y de seguridad · cotas y etiquetas — **Cotas y etiquetas**

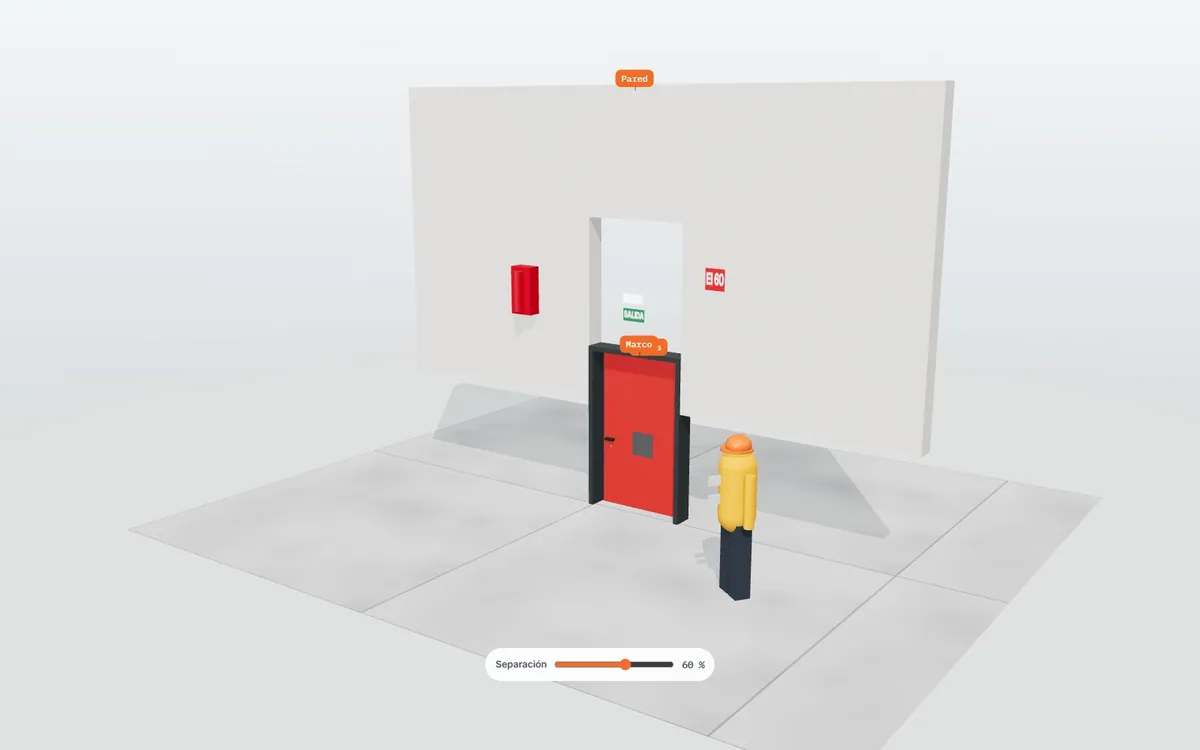

Puerta cortafuegos y de seguridad · vista explosionada — **Vista explosionada**

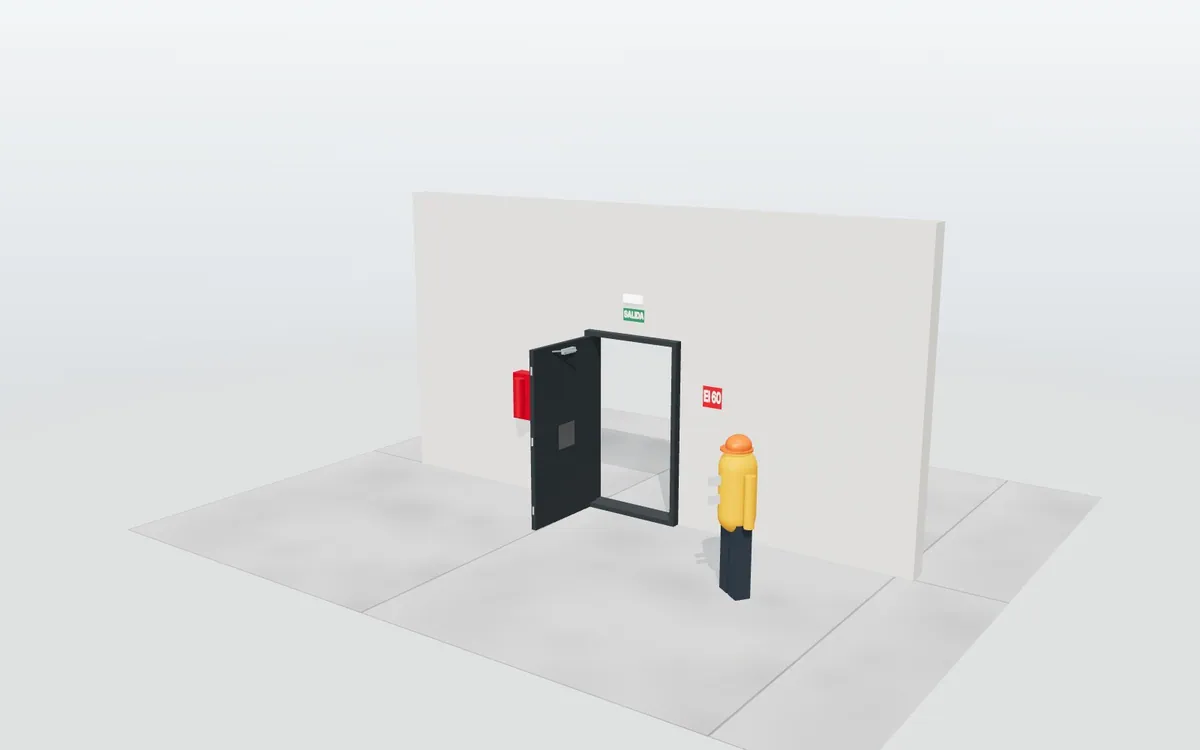

Puerta cortafuegos y de seguridad · animación — **Animación: abrir**

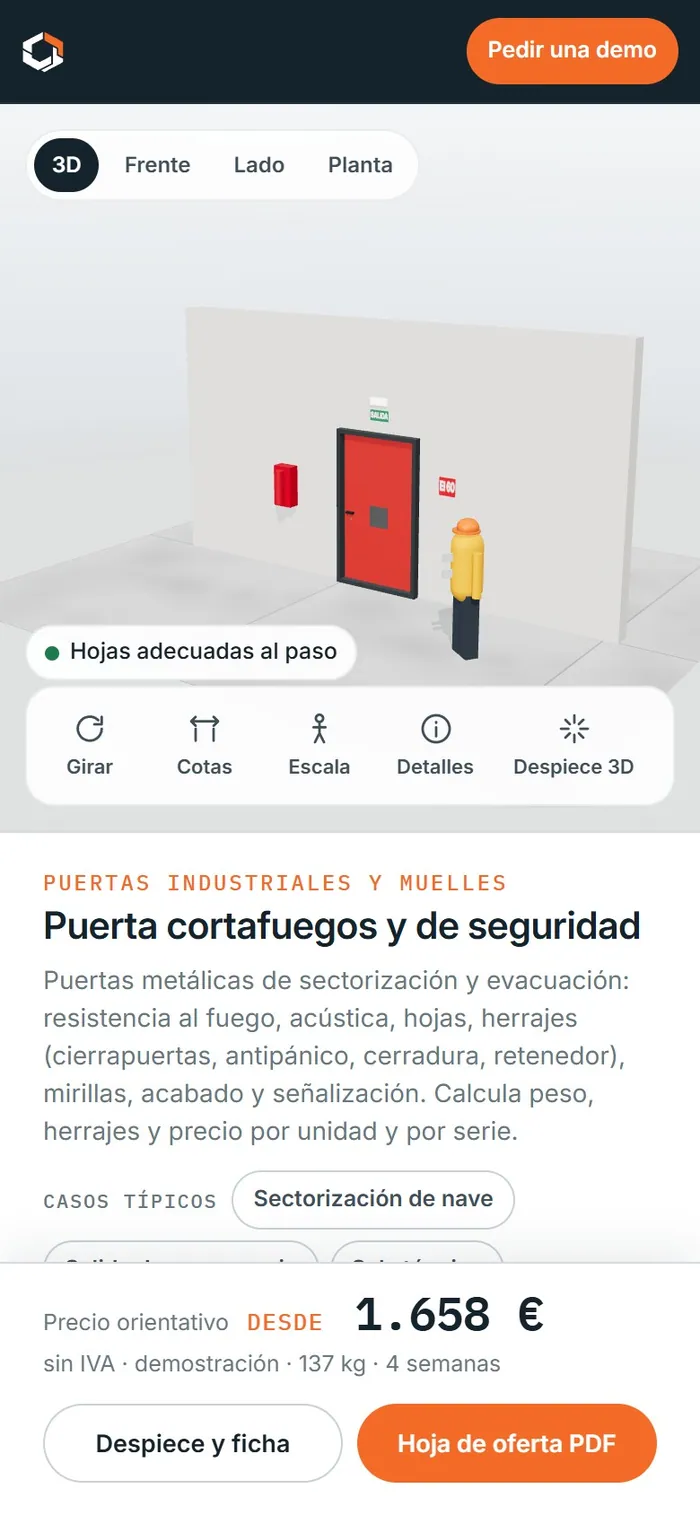

Puerta cortafuegos y de seguridad · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Puerta cortafuegos y de seguridad

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de puertas cortafuegos y multiusos.
Instaladores de protección pasiva contra incendios.
Constructoras industriales que sectorizan naves.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de puertas industriales: qué reglas lleva dentroQué comprueba un configurador de puertas industriales: hueco, dintel, laterales, guiado, motor, peatonal, resistencia al viento y documentación EN 13241.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Qué resistencias incluye?

En la demo, de EI 30 a EI 120; en su configurador, las de sus ensayos y certificados.

¿Distingue una y dos hojas?

Sí, incluidas dos hojas asimétricas, con selector de cierre y antipánico cuando corresponde.

¿Sirve para pedidos de obra con muchas puertas?

Sí. Se configura cada tipo, se indican unidades y sale el descuento por serie.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
