Configurador de muelles de carga completos

Una plataforma logística amplía con seis muelles. El ingeniero pasa un plano con la cota de explanada, la altura de muelle y los camiones que van a llegar: tráileres, rígidos y alguna furgoneta. Con eso hay que elegir rampa, labio, abrigo, topes, puerta y control. Tres proveedores, tres hojas de cálculo y ninguna enseña el muelle completo.

El configurador de muelle reúne todo: número de muelles, separación, desnivel, pendiente de la explanada, tipo de rampa, abrigo, topes, puerta, calzos y cuadro. Comprueba que la rampa salva la diferencia de altura con la pendiente admisible y saca el muelle entero con su despiece.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyLa rampa no salva el desnivel. Con furgonetas y tráileres en el mismo muelle, una rampa corta deja pendientes que la transpaleta no sube.

Con el configuradorCon la altura del muelle y los vehículos calcula la pendiente de trabajo y avisa cuando hace falta una rampa más larga o de labio telescópico.

HoyCada pieza la oferta un proveedor. Rampa, abrigo y puerta llegan por separado, con medidas que no siempre casan.

Con el configuradorRampa, abrigo, topes, puerta y control salen en una sola oferta, con las medidas coherentes entre sí.

HoyEl cliente no imagina la fachada. Seis huecos, seis abrigos y una marquesina se entienden mal en un plano.

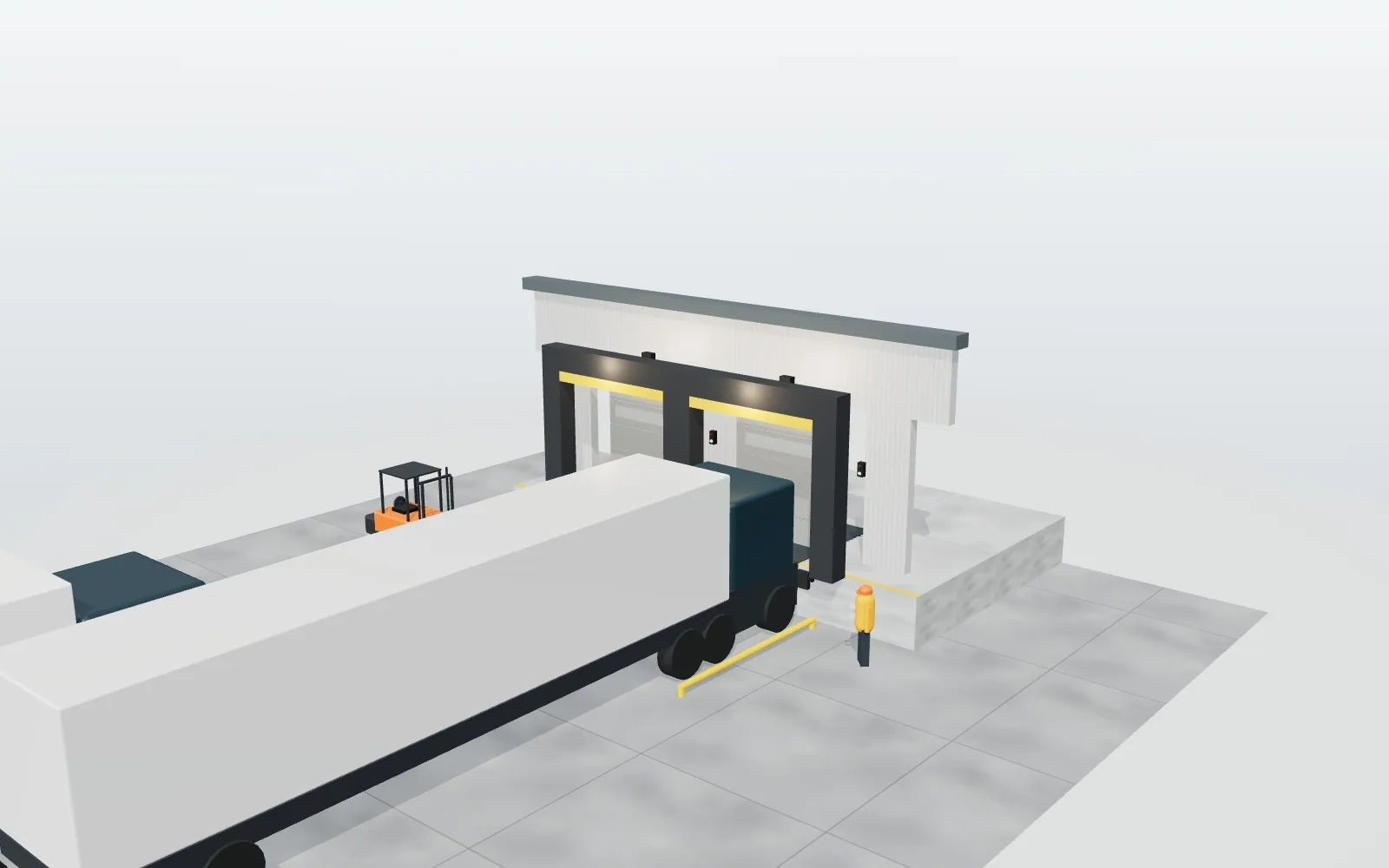

Con el configuradorEl 3D enseña el frente de muelles con el camión atracado, y la animación abre la puerta y despliega la rampa.

Véalo en marcha

El configurador de muelle en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

24 parámetros en 5 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Muelles	Número de muelles (1–8 ud) · Distancia entre ejes de muelle (3.600–5.000 mm) · Altura del muelle (600–1.500 mm) · Vehículo habitual: Tráiler, Camión rígido, Furgón, Mixto · Explanada: Plana, En bajada hacia el muelle, En subida
Rampa niveladora	Tipo de rampa (5 opciones) · Ancho de rampa (2.000–2.500 mm) · Largo de rampa (2.000–4.500 mm) · Carga dinámica: 6 t, 9 t, 12 t, 15 t · Accionamiento: Hidráulico, Mecánico por muelle, Hidráulico con autorretorno
Abrigo y topes	Abrigo: Retráctil de lona, Hinchable, De almohadillas, Sin abrigo · Ancho de abrigo: 3.400 mm, 3.600 mm · Topes: Goma fija, Acero con goma, Móviles, Poliuretano · Guías de rueda · Cortina de lamas tras la puerta
Puerta y control	Puerta: Seccional 3 × 3,2 m, Seccional aislada 80 mm, Rápida de lona, Hueco sin puerta · Semáforo y luz de muelle · Calzo de rueda con sensor · Sensor de camión acoplado · Control: Botoneras independientes, Cuadro de muelle con enclavamientos, Gestión de muelles conectada
Obra e instalación	Obra civil: Foso para rampa, Foso ya hecho, Rampa exterior sobre bastidor · Montaje y puesta en marcha · Mantenimiento anual · Plazo: Estándar, Urgente

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

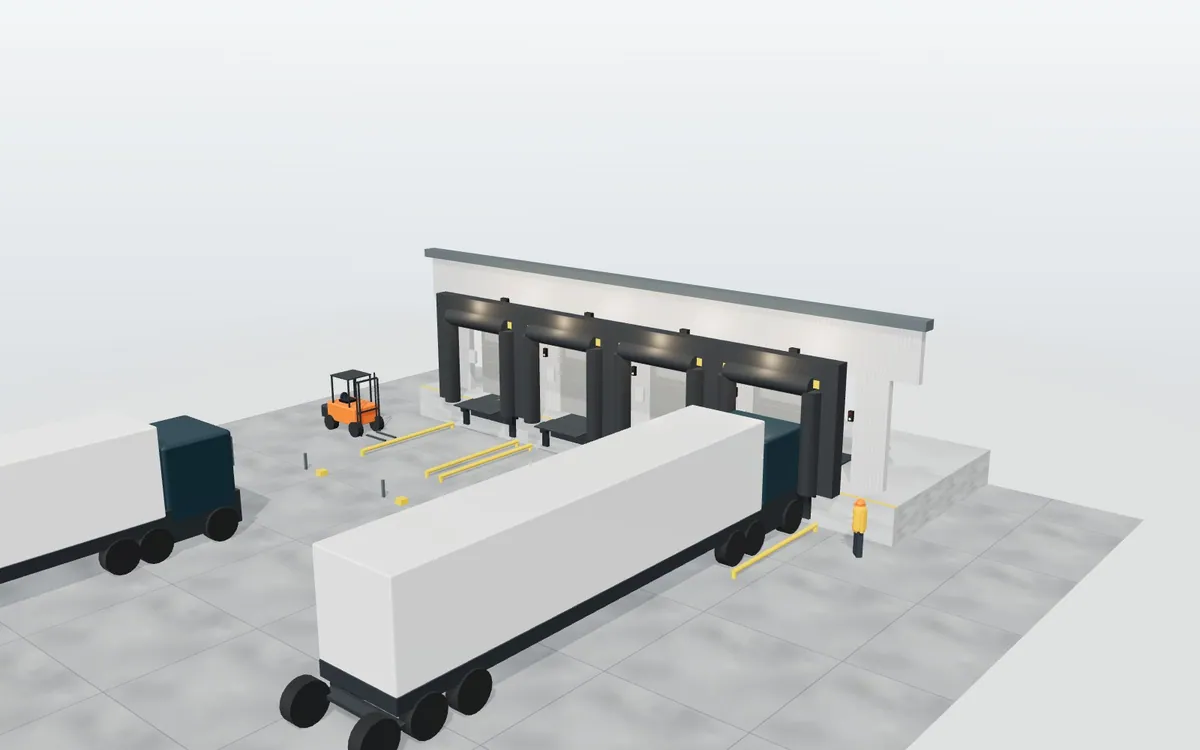

Muelle de carga completo · Plataforma logística — **Plataforma logística**4 muelles a 1.200 mm, labio telescópico 9 t, abrigos hinchables, calzos

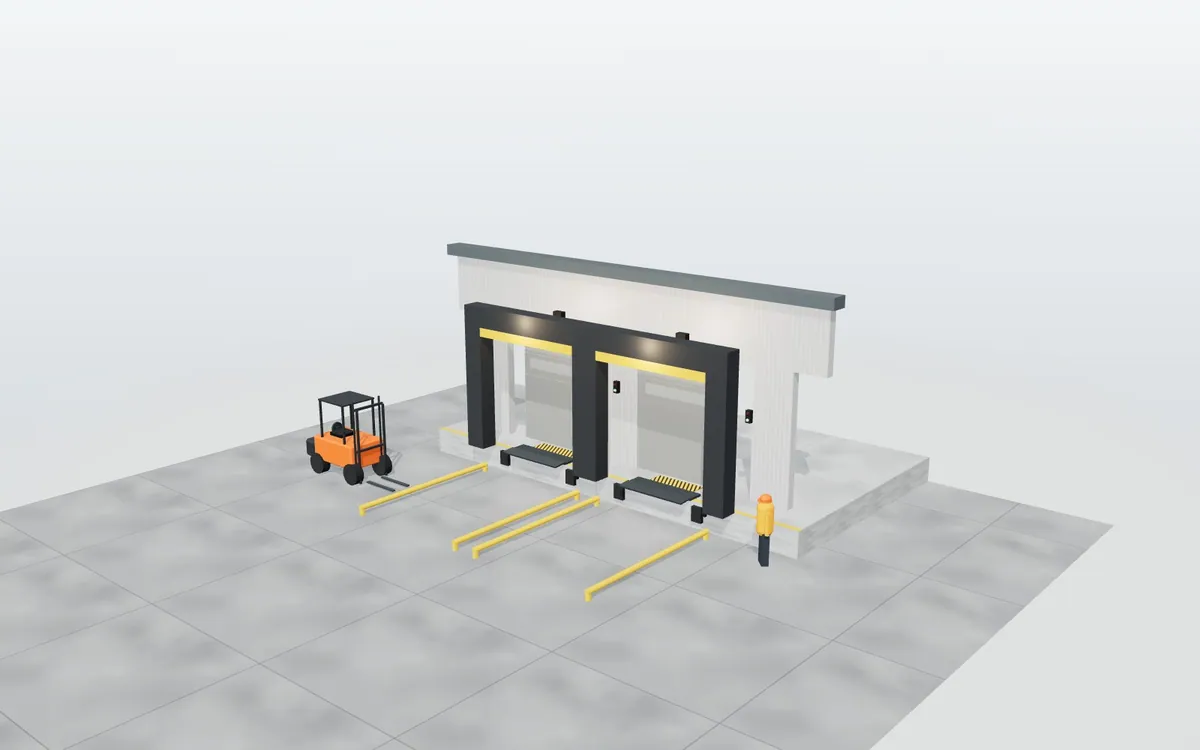

Muelle de carga completo · Almacén de furgones — **Almacén de furgones**2 muelles a 700 mm, borde de carga, abrigo retráctil

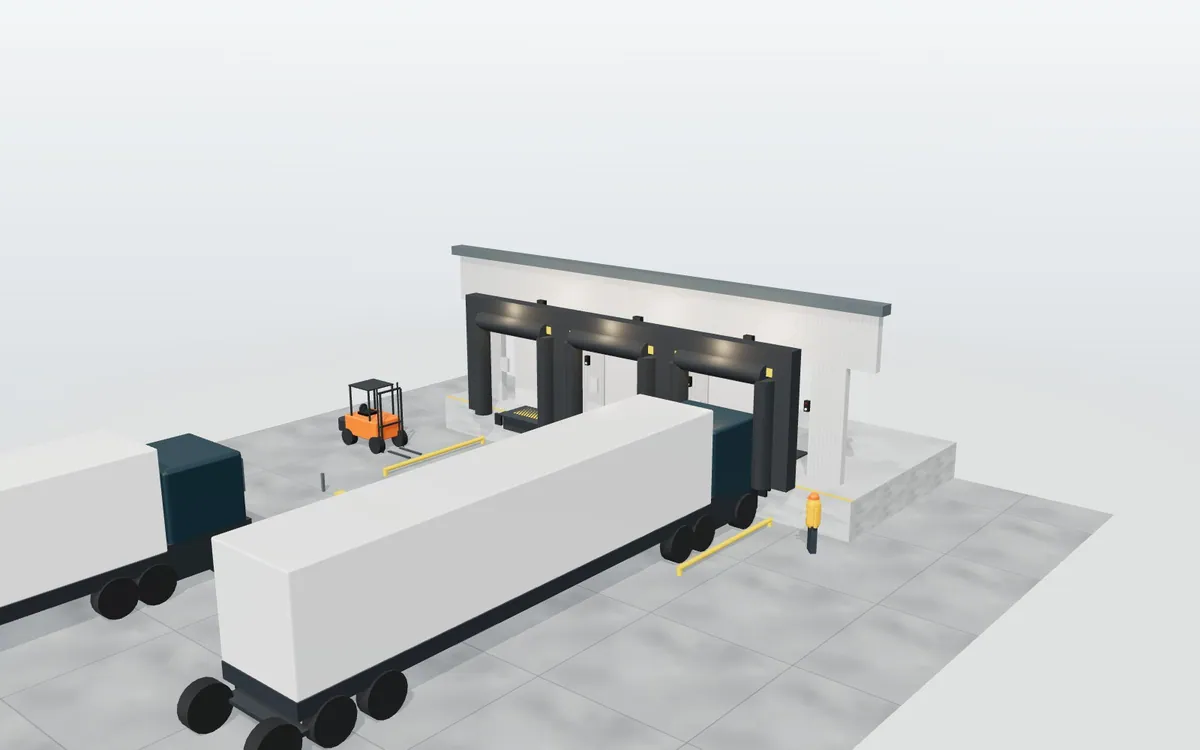

Muelle de carga completo · Frigorífico — **Frigorífico**3 muelles, puerta seccional aislada 80, abrigo hinchable, cortina de lamas

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoLa rampa salva el desnivel
CorrectoPendiente ≤ 7 % para carretilla eléctrica

Qué sale

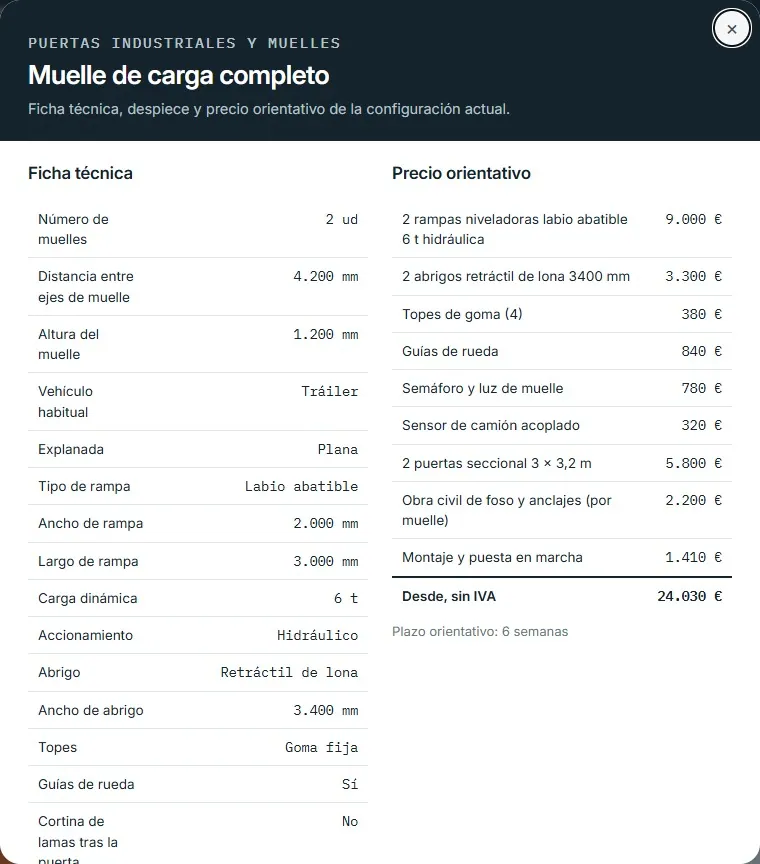

Muelle de carga completo · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

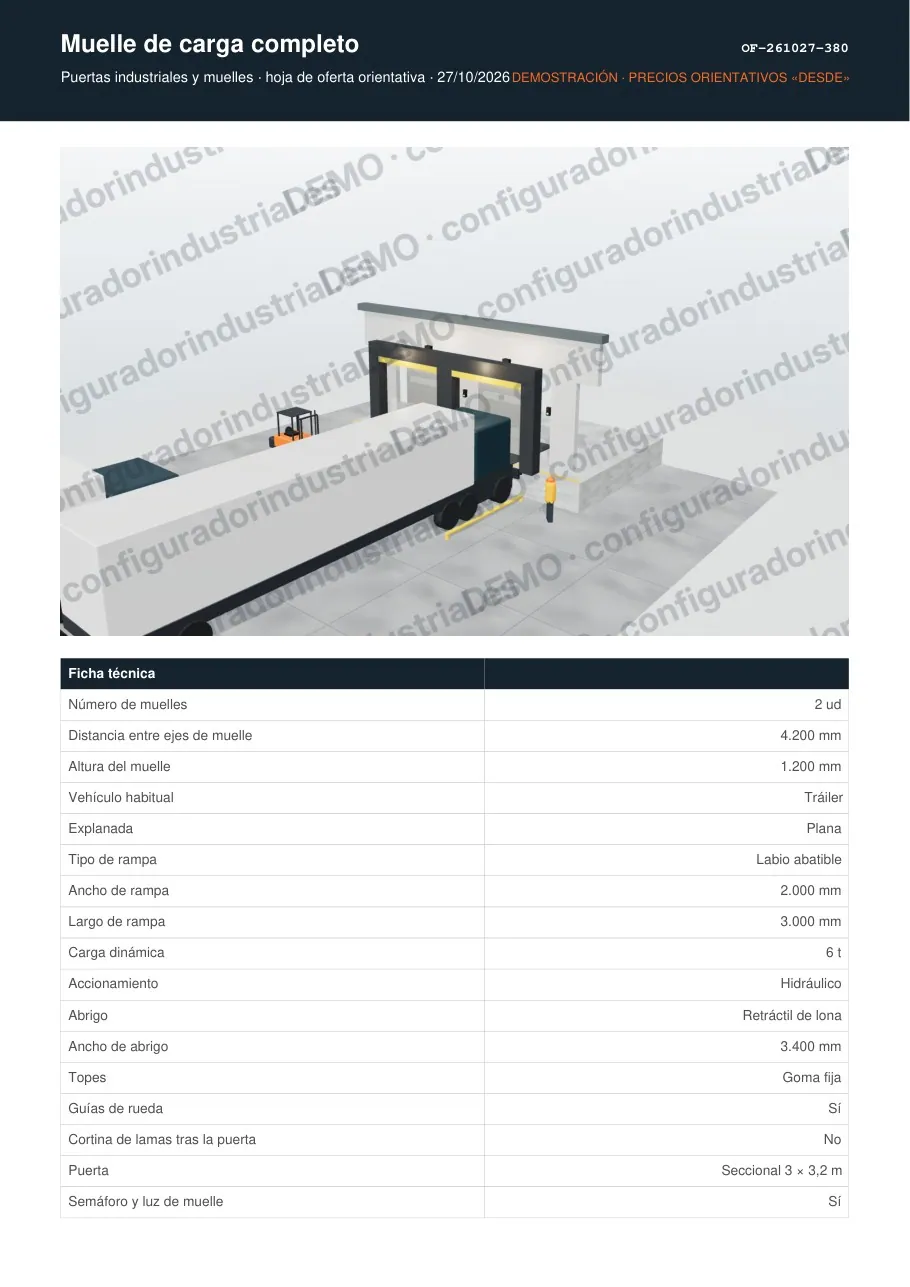

Muelle de carga completo · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
RNH-6-3000	Rampa niveladora labio 2000 × 3000 · 6 t	2	1.190
GRH-HIDR	Grupo hidráulico	2	32
ABR-RET-3400	Abrigo retractil 3400 × 3.400	2	110
TOP-GOM	Tope goma	4	12
GUR-45	Guía de rueda 4,5 m galvanizada	4	38
SEM-LUZ	Semáforo + luz LED de muelle	2	4
SEN-CAM	Sensor de presencia de camión	2	0,4
PTA-SEC-3032	Puerta seccional 3000 × 3200	2	190

Ficha técnica (valores por defecto)

Dato	Valor
Desnivel con el vehículo	+100 mm
Pendiente de la rampa	1,9 °
Camiones al día (orientativo)	36
Ancho de hueco por muelle	3.000 mm
Longitud de fachada	10,4 m
Pérdida térmica por muelle	media

El 3D por dentro

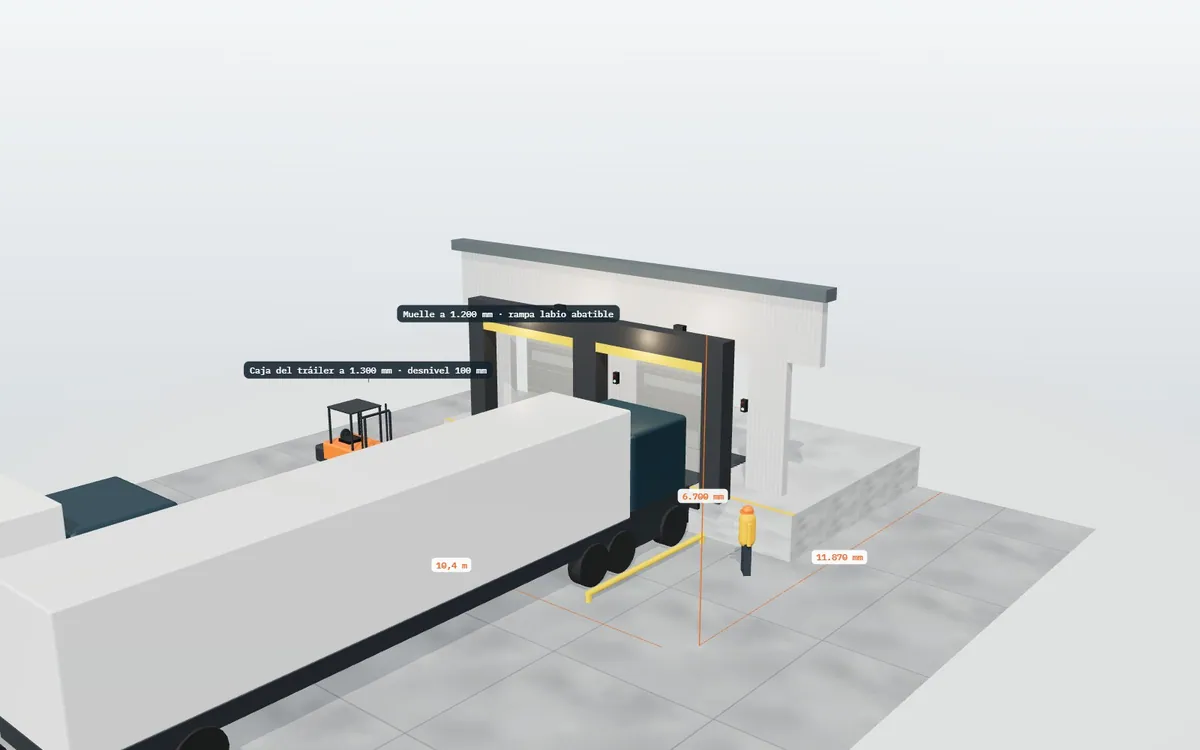

Muelle de carga completo · cotas y etiquetas — **Cotas y etiquetas**

Muelle de carga completo · vista explosionada — **Vista explosionada**

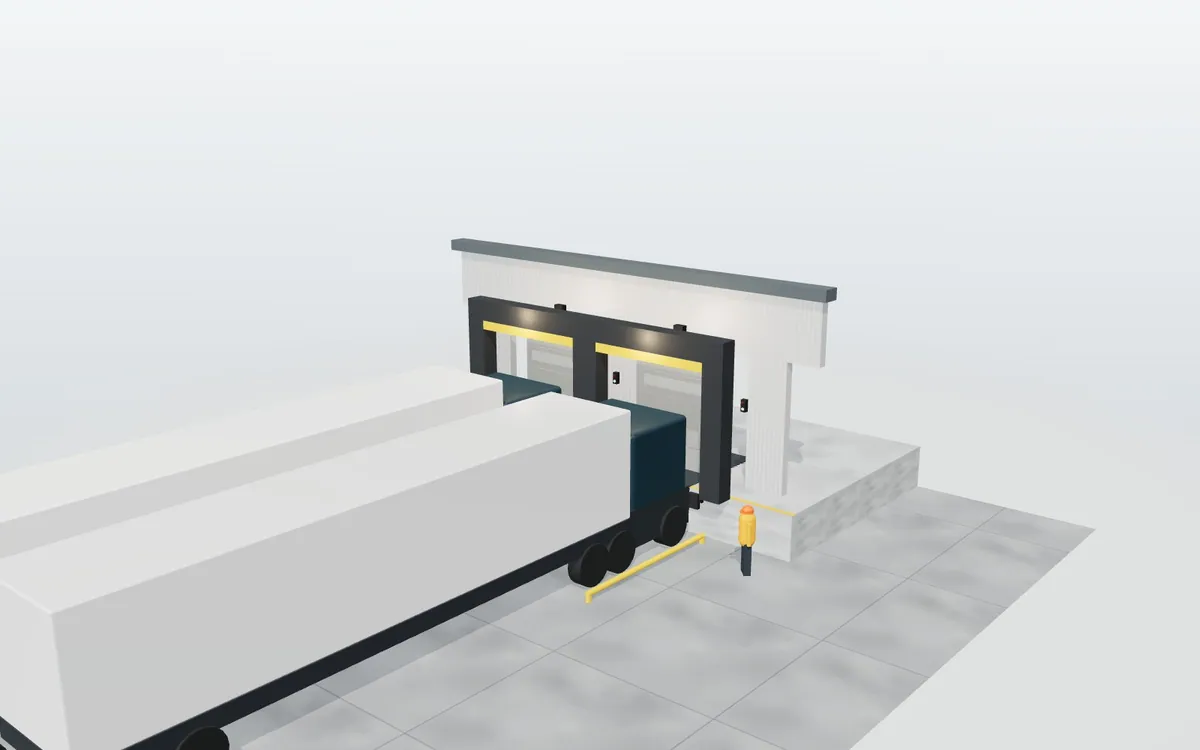

Muelle de carga completo · animación — **Animación: acoplar camión**

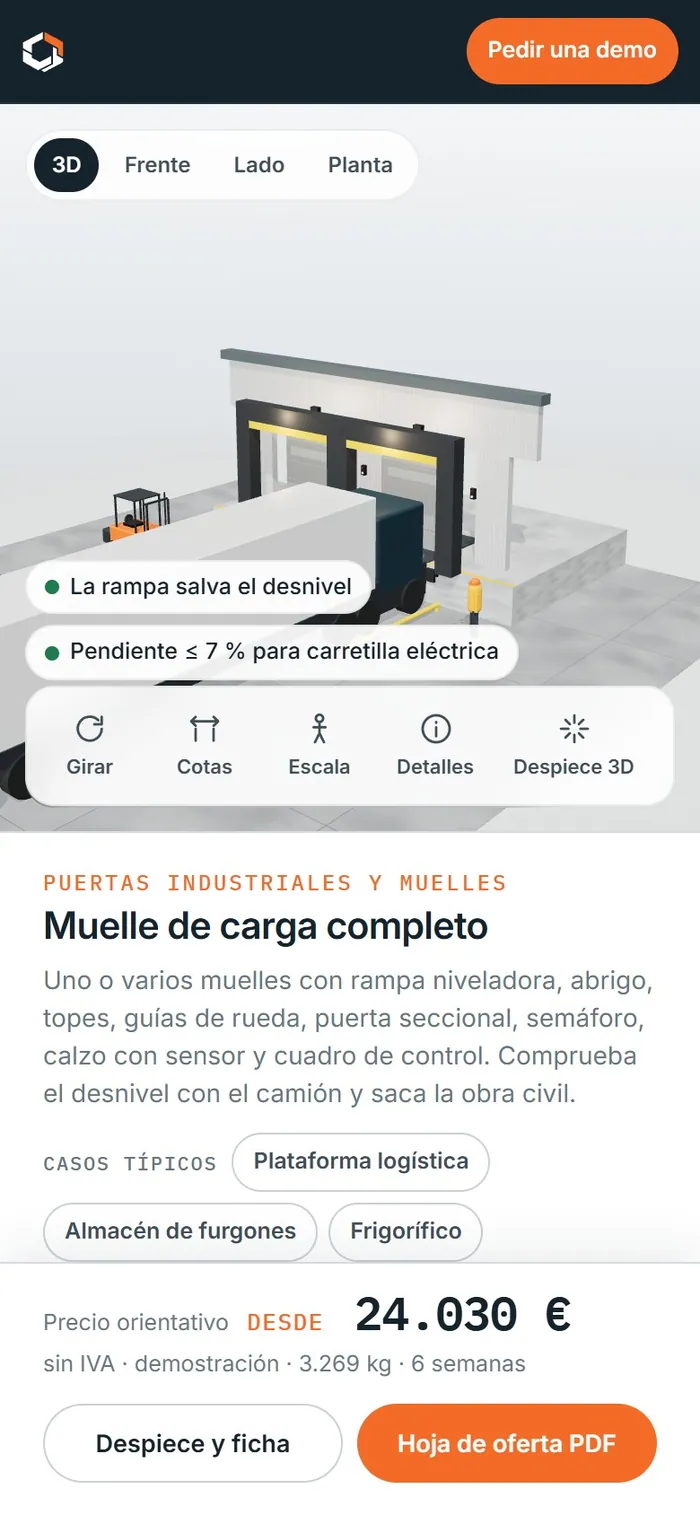

Muelle de carga completo · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Muelle de carga completo

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de rampas y abrigos.
Instaladores de muelles para logística y alimentación.
Ingenierías que diseñan plataformas logísticas.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de puertas industriales: qué reglas lleva dentroQué comprueba un configurador de puertas industriales: hueco, dintel, laterales, guiado, motor, peatonal, resistencia al viento y documentación EN 13241.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Tiene en cuenta los distintos vehículos?

Sí. Con los vehículos que se elijan calcula el desnivel y la pendiente de trabajo de la rampa.

¿Incluye la puerta del muelle?

Sí: seccional estándar, aislada o rápida, con su automatismo y su enclavamiento con la rampa.

¿Sirve para muelles de frío?

Sí. El caso típico de frigorífico usa abrigo hinchable, puerta aislada y cortinas.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
