Configurador de salas de aire comprimido

Un taller con 20 puntos de consumo se queda corto de aire cada tarde. Añadieron un compresor de segunda mano, la presión baja igual y nadie sabe si el problema es el compresor, el depósito o la red. Pide una sala nueva y recibe una oferta con un compresor «por si acaso» el doble de grande.

El configurador de aire comprimido parte de la demanda: puntos, caudal, presión, calidad de aire y horas de uso. Con eso elige compresores y reserva, secador, filtros, depósito, red de tuberías, bajantes, monitorización y control de fugas, y calcula caudal, potencia y consumo.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyCompresores sobredimensionados. Un compresor grande trabajando en vacío gasta energía sin dar aire.

Con el configuradorLa demanda y la reserva definen compresores y variador, sin sobredimensionar.

HoyLa red se olvida. Tuberías estrechas o con fugas tiran la presión aunque el compresor sea bueno.

Con el configuradorRed, bajantes y control de fugas se calculan con los metros y los puntos.

HoyCalidad de aire. Alimentación o pintura exigen aire seco y sin aceite.

Con el configuradorSecador y filtros se eligen por la calidad de aire necesaria.

Véalo en marcha

El configurador de aire en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

23 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Demanda	Puntos de consumo (2–120 ud) · Caudal medio por punto (50–1.500 l/min) · Simultaneidad: 40 %, 60 %, 80 % · Presión de trabajo: 7,5 bar, 10 bar, 13 bar · Turnos: 1 turno, 2 turnos, 3 turnos · Reserva para ampliación (0–50 %)
Equipos	Compresores: Tornillo velocidad fija, Tornillo velocidad variable, Dos compresores (redundancia), Tres compresores con controlador · Secador: Frigorífico +3 °C, Adsorción −40 °C, Adsorción −70 °C, Sin secador · Filtros de línea (partículas + aceite) · Filtro estéril en punto de uso · Recuperación de calor · Aire exento de aceite · Separador agua-aceite para condensados
Depósito y red	Depósito (5 opciones) · Longitud de la red (20–800 m) · Tubería: Aluminio modular, Acero galvanizado, Inox, Polietileno · Trazado: En anillo, Ramal único · Bajantes con cuello de cisne y purga
Sala y control	Sala insonorizada con ventilación · Monitorización de caudal, fugas y energía · Auditoría de fugas inicial · Contrato de mantenimiento · Montaje y puesta en marcha

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

Sala de aire comprimido · Taller con 20 puntos — **Taller con 20 puntos**20 puntos a 7,5 bar, variable 22 kW, frigorífico, anillo de aluminio

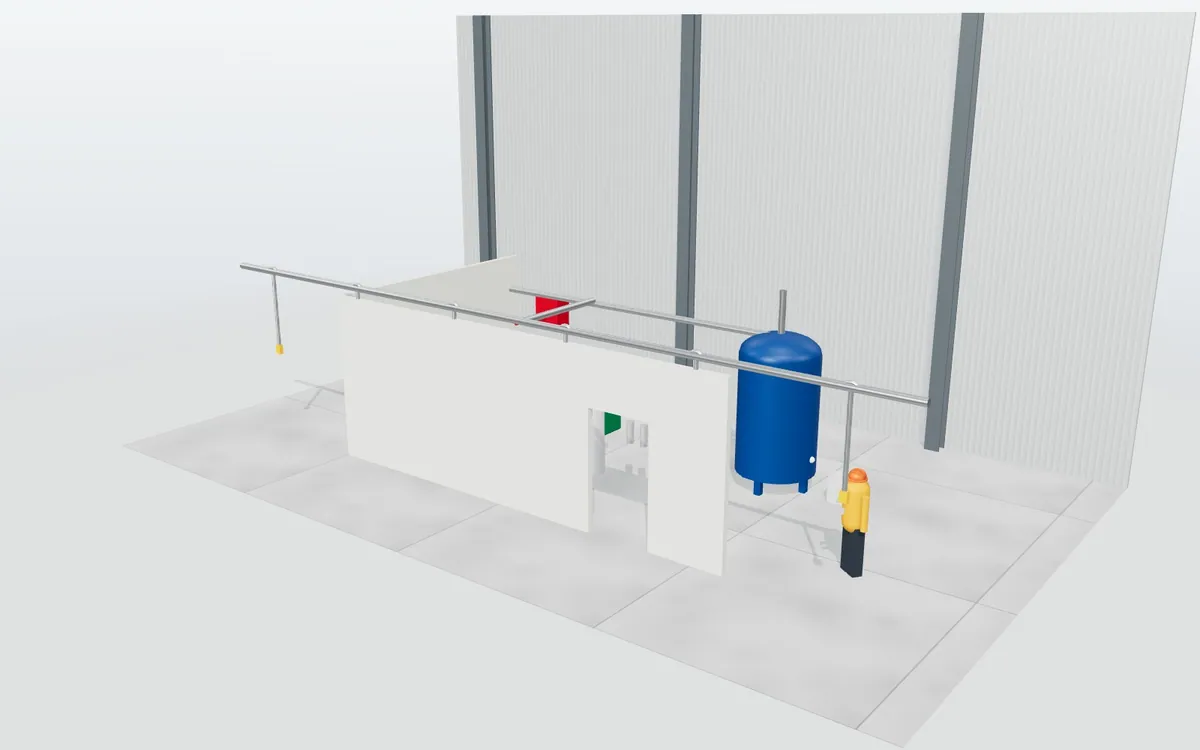

Sala de aire comprimido · Planta alimentaria — **Planta alimentaria**Aire exento de aceite, adsorción, inox, 3 turnos con redundancia

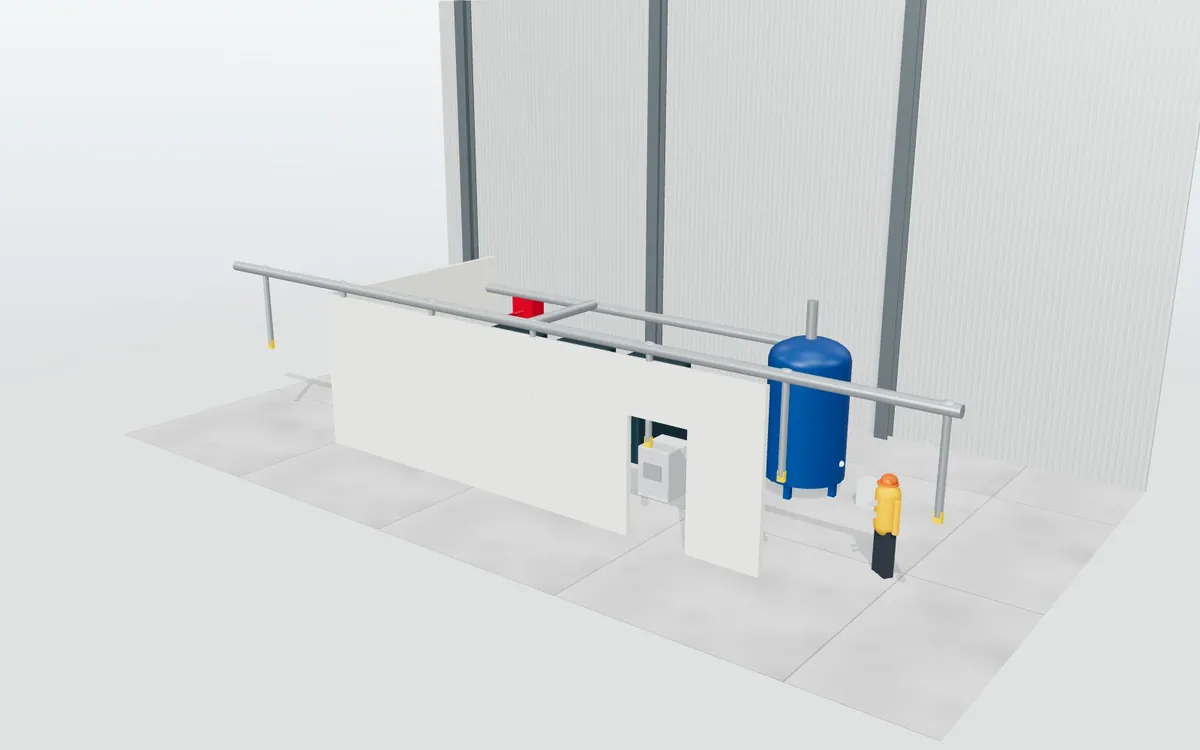

Sala de aire comprimido · Fábrica grande — **Fábrica grande**80 puntos, tres compresores con controlador, 13 bar, recuperación de calor

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoRed dimensionada

Qué sale

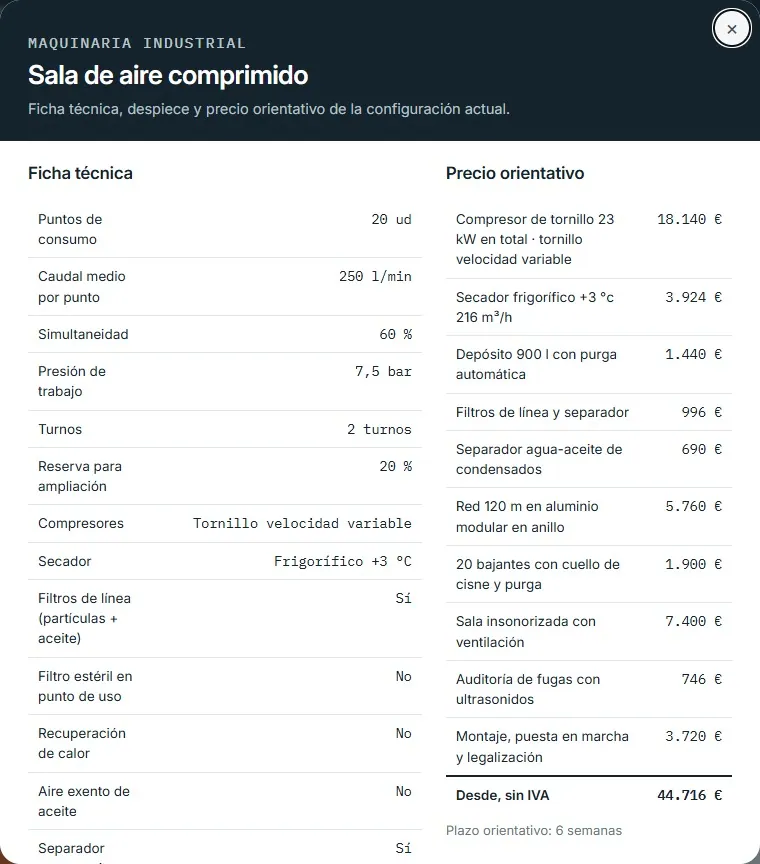

Sala de aire comprimido · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

Sala de aire comprimido · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
COM-23V	Compresor tornillo 23 kW 7.5 bar	1	756
SEC-216	Secador frigo 216 m³/h	1	88,8
DEP-900	Depósito 900 l 11 bar	1	310
PUR-AUT	Purga automática	3	0,8
FIL-1-001	Filtro 1 µm + 0,01 µm	2	4
SEP-AA	Separador agua-aceite	1	9
TUB-ALU-56	Tubería alu Ø56 (m)	120	0,9
BAJ-PTO	Bajante con cuello de cisne y válvula	20	1,4

Ficha técnica (valores por defecto)

Dato	Valor
Caudal de diseño (FAD)	3,6 m³/min (con 20 % de reserva)
Potencia instalada	23 kW
Consumo eléctrico anual	64 MWh
Coste energético anual (0,16 €/kWh)	10.304 €
Coste del aire	0,016 €/m³
Punto de rocío	+3 °C
Caída de presión en red	≈ 0,2 bar

El 3D por dentro

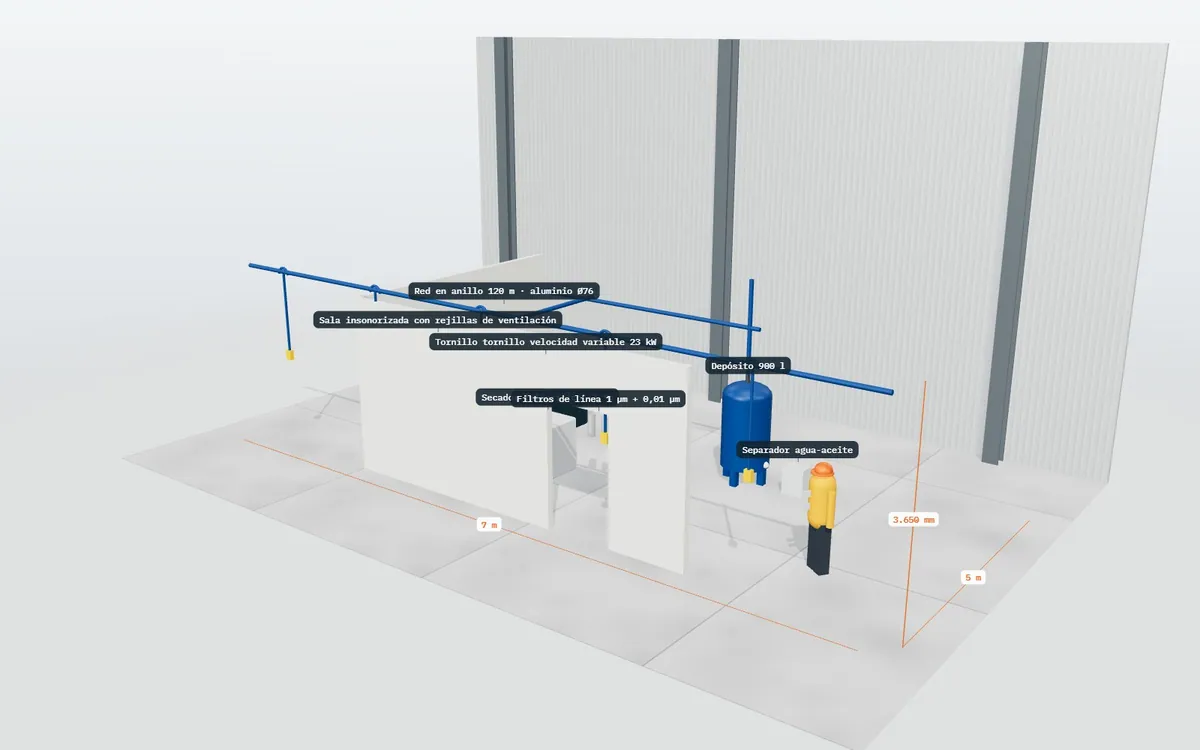

Sala de aire comprimido · cotas y etiquetas — **Cotas y etiquetas**

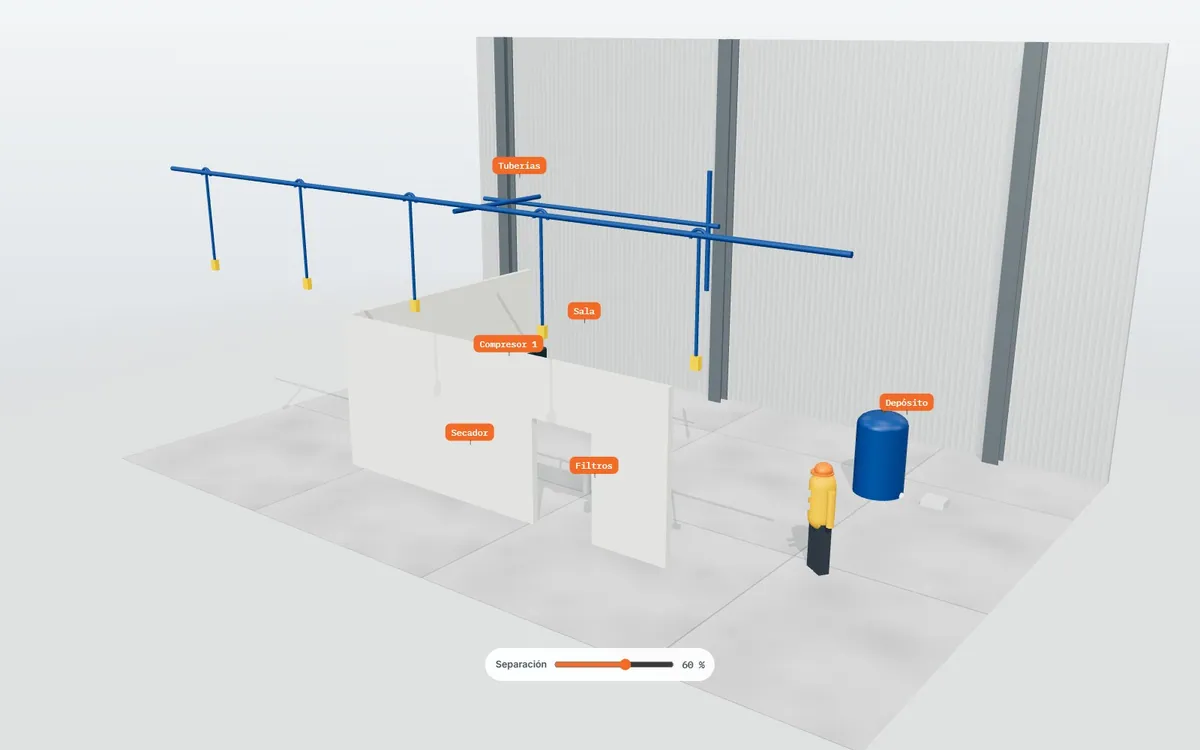

Sala de aire comprimido · vista explosionada — **Vista explosionada**

Sala de aire comprimido · animación — **Animación: en marcha**

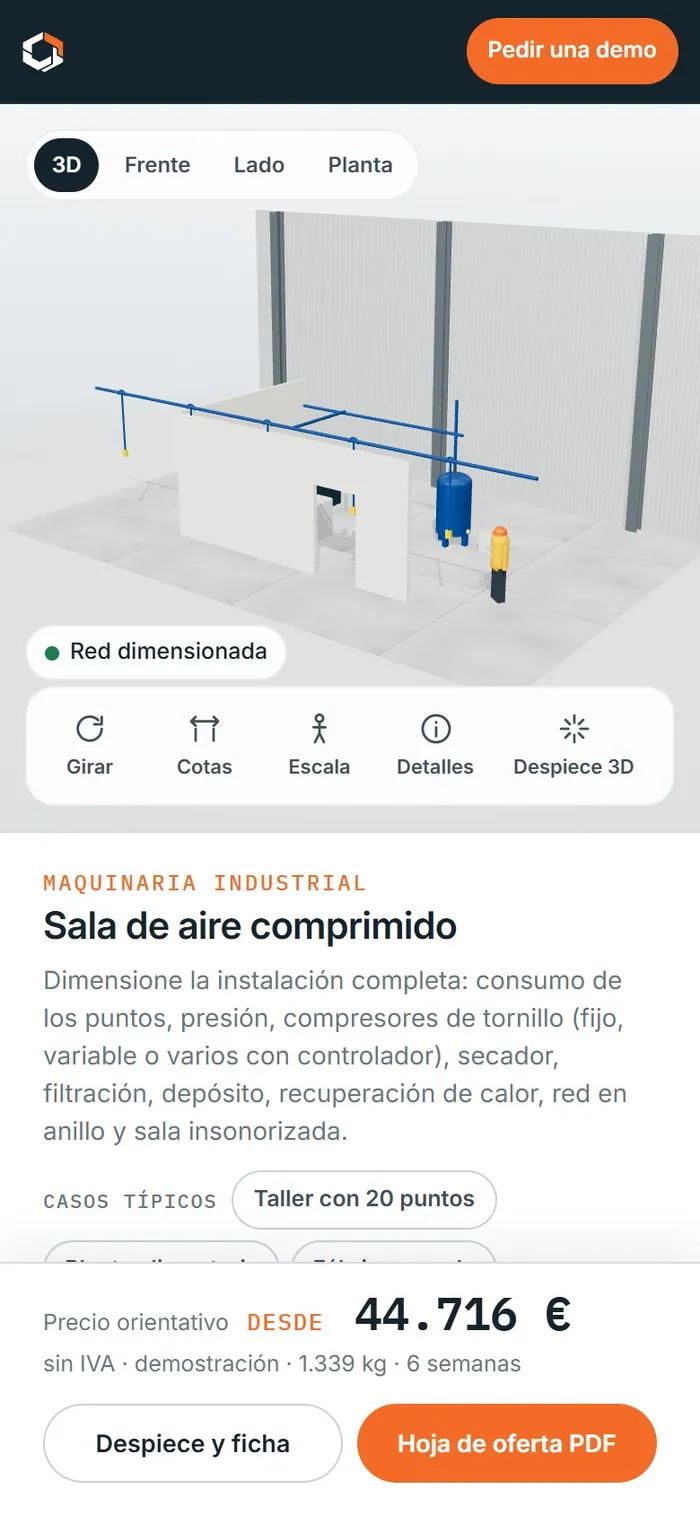

Sala de aire comprimido · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Sala de aire comprimido

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Distribuidores e instaladores de aire comprimido.
Fabricantes de compresores y tratamiento de aire.
Departamentos de mantenimiento.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de maquinaria industrial: opciones y compatibilidadesCómo un configurador de maquinaria industrial gestiona opciones, compatibilidades, potencias, plazos y documentación, y qué cambia con el Reglamento 2023/1230.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula la red de tuberías?

Sí, con los metros de anillo, las bajantes y el material.

¿Incluye compresor de reserva?

Sí, con el porcentaje de reserva que se elija.

¿Sirve para aire sin aceite?

Sí, para alimentación y farmacia, con su filtración.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
