Configurador de puestos de trabajo modulares

Una fábrica de electrónica monta una línea nueva con doce puestos: altura regulable, luz, lupa, cajones, tomas de corriente, aire comprimido y protección antiestática. El jefe de producción hace la lista en una hoja de cálculo, y el proveedor responde con referencias que no entiende.

El configurador de puesto de trabajo lo monta como en la línea: medidas, encimera, altura fija, manual o eléctrica, estructura superior con luz, estantes, pantalla y balancines, cajones, electricidad, aire, ESD, silla, reposapiés y unidades. Comprueba la ergonomía y saca perfiles, uniones y accesorios.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyReferencias que nadie entiende. Perfiles, escuadras y tuercas en martillo no dicen nada al cliente.

Con el configuradorEl cliente ve su puesto en 3D y el despiece sale para fábrica.

HoyErgonomía. Una altura fija mal elegida castiga ocho horas al día.

Con el configuradorLa altura de trabajo se comprueba según la tarea y el configurador avisa.

HoySeries de puestos. Doce puestos iguales con tres variantes se pierden en el pedido.

Con el configuradorSe configuran unidades y el descuento por serie se aplica solo.

Véalo en marcha

El configurador de puesto en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

24 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Banco	Largo (1.000–3.000 mm) · Fondo (600–1.000 mm) · Encimera (5 opciones) · Altura: Fija 850 mm, Regulable con manivela, Regulable eléctrica · Carga de la encimera: 150 kg, 300 kg, 500 kg, 1.000 kg
Estructura superior	Estructura superior · Iluminación LED regulable · Panel perforado de herramientas · Estante superior con cajas · Brazo con pantalla / tablet · Lupa con luz · Balancines de herramienta (0–4 ud)
Equipamiento	Cajones (0–6 ud) · Tornillo de banco · Transportador de rodillos pasante · Regleta eléctrica y USB · Toma de aire comprimido · Puesta a tierra ESD completa · Silla industrial regulable · Reposapiés y alfombra antifatiga
Serie	Puestos iguales (1–40 ud) · Color del perfil: Aluminio natural, Negro, Gris antracita · Montaje en sus instalaciones · Estudio ergonómico del puesto

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

Puesto de trabajo modular · Línea de montaje — **Línea de montaje**6 puestos de 1.800 con rodillos, balancines, pantalla y luz

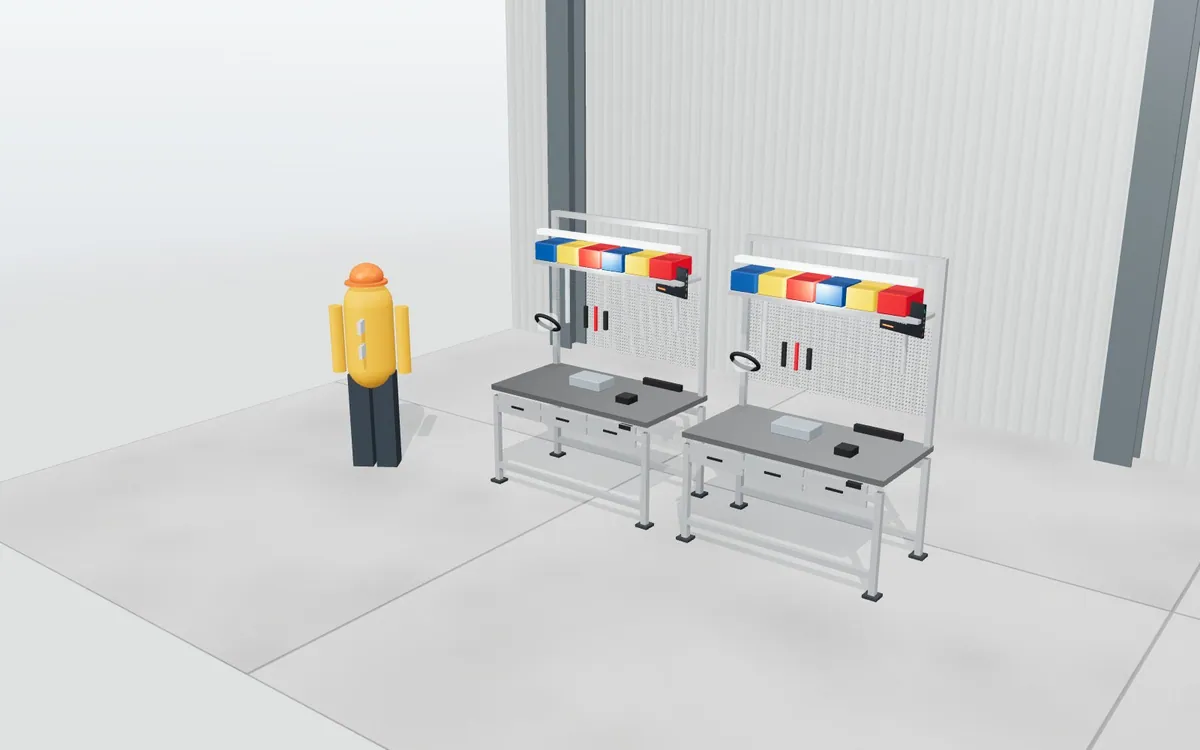

Puesto de trabajo modular · Control de calidad — **Control de calidad**Puesto de 1.500 con encimera inox, luz 1.500 lux y lupa

Puesto de trabajo modular · Banco de taller pesado — **Banco de taller pesado**2.000 × 900 fijo, encimera de haya, tornillo de banco y cajones

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoCarga compatible con el bastidor
AvisoEncimera ESD sin puesta a tierra: no protege

Qué sale

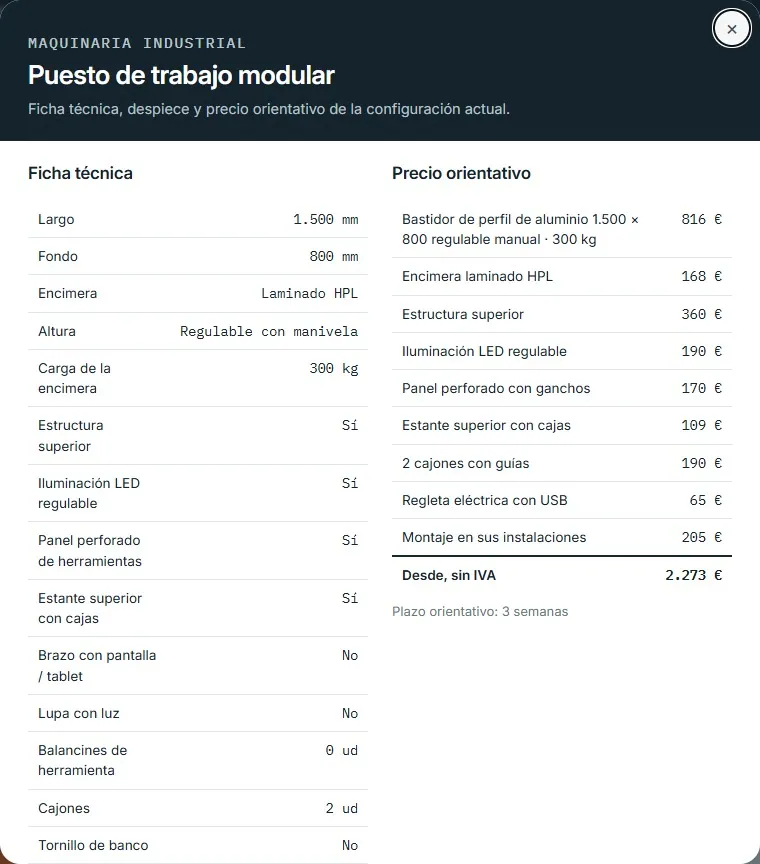

Puesto de trabajo modular · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

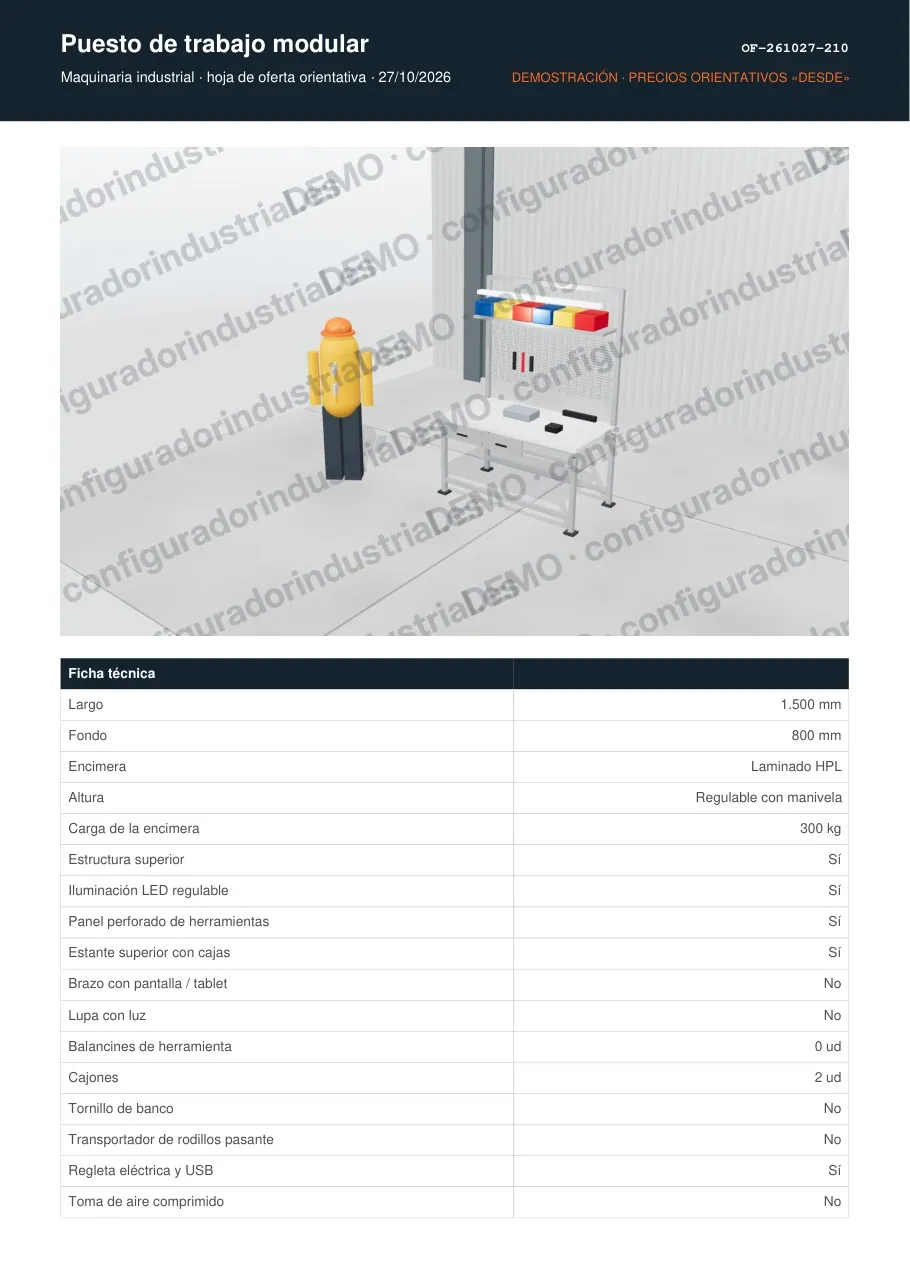

Puesto de trabajo modular · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
PER-45	Perfil 45 × 45 (m)	17	1,7
ESC-45	Escuadra y tornillería (juego)	16	0,05
ENC-LAM	Encimera laminado 1500 × 800	1	26,4
COL-MAN	Columna regulable	4	2,5
LUM-LED	Luminaria LED regulable	1	1,2
PAN-PER	Panel perforado	1	6
CAJ-EST	Caja apilable	6	0,3
CAJ-GUI	Cajón con guías	2	3,5

Ficha técnica (valores por defecto)

Dato	Valor
Rango de altura	700 – 1.150 mm
Carga de la encimera	300 kg
Superficie de trabajo	1,20 m²
Iluminación	1.000 – 1.500 lux
Puestos	1
Longitud de línea	1,8 m
Peso por puesto	83 kg
Entrega	montado y nivelado

El 3D por dentro

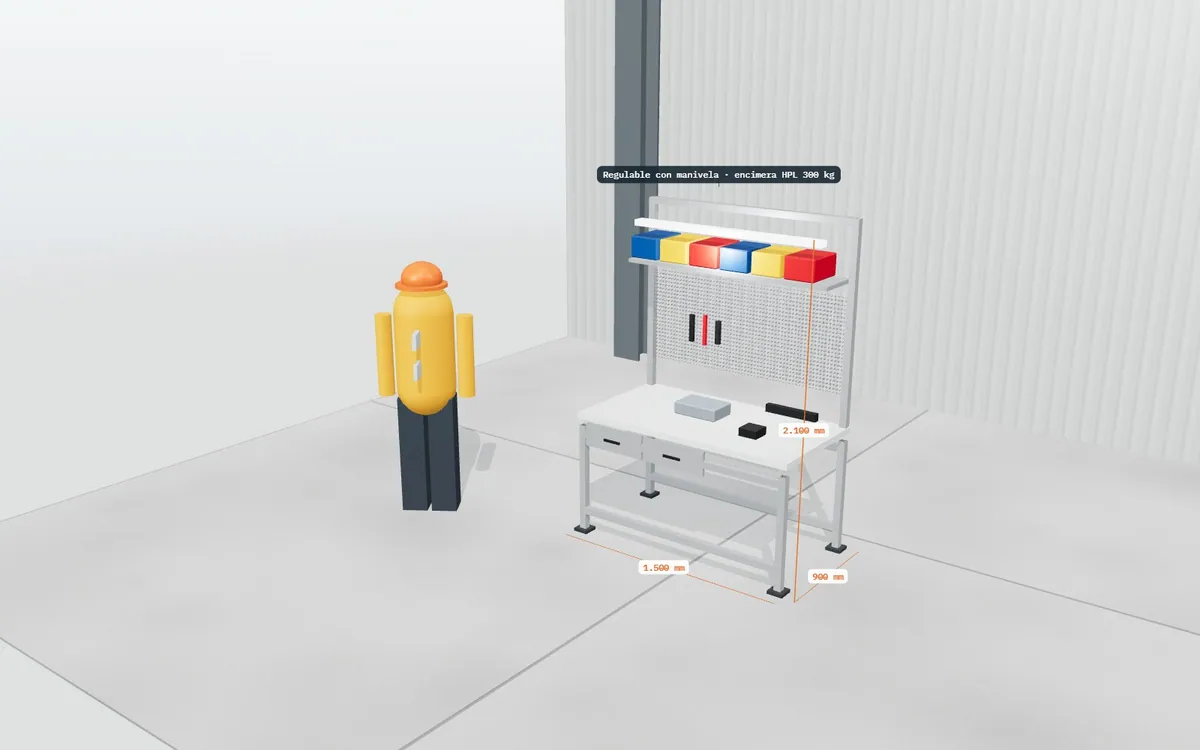

Puesto de trabajo modular · cotas y etiquetas — **Cotas y etiquetas**

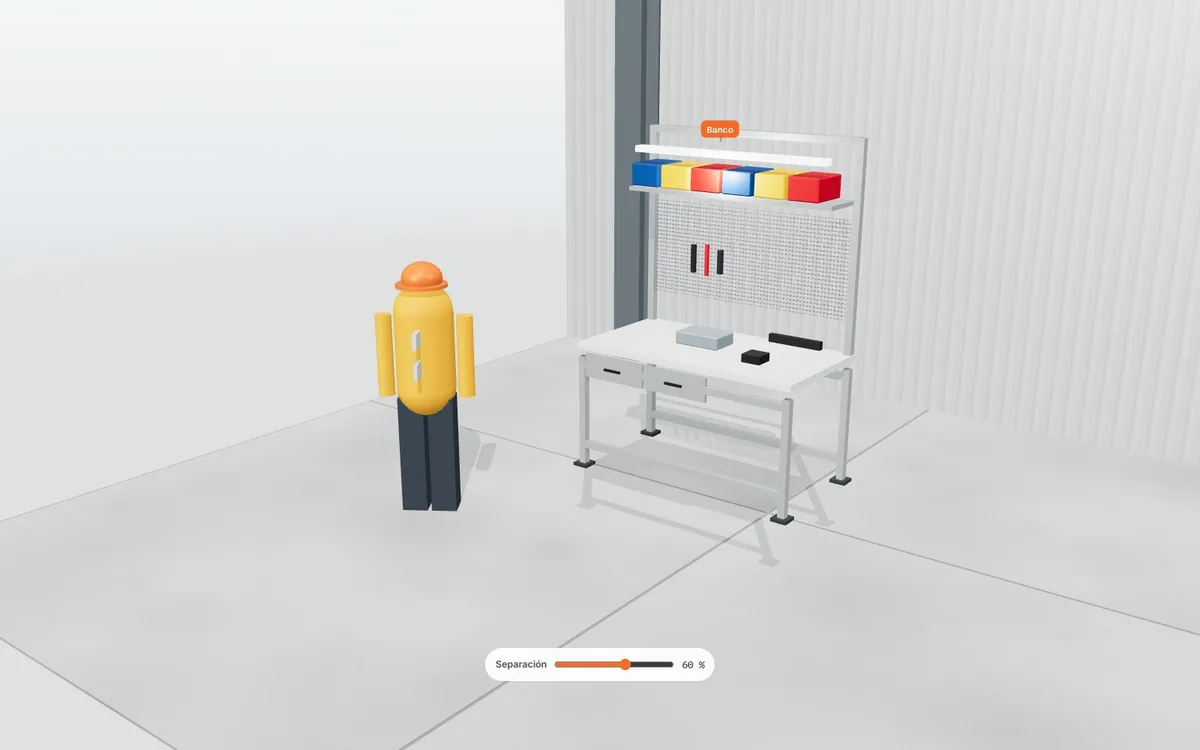

Puesto de trabajo modular · vista explosionada — **Vista explosionada**

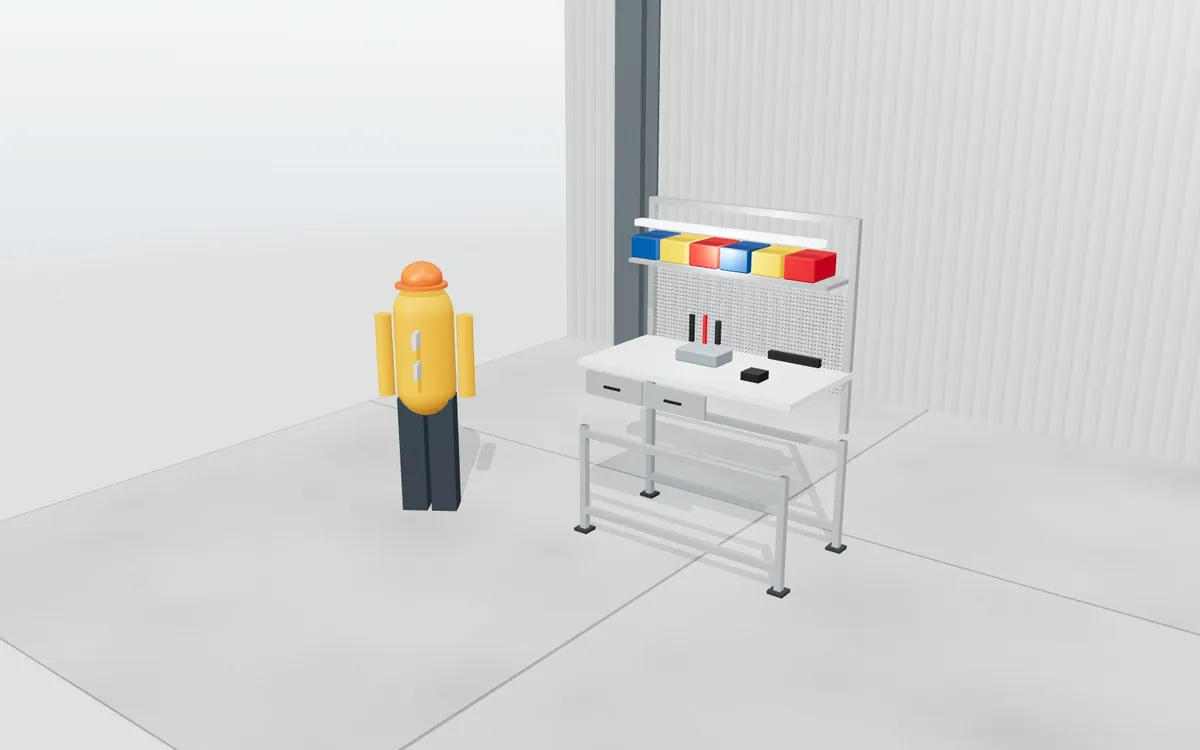

Puesto de trabajo modular · animación — **Animación: subir altura**

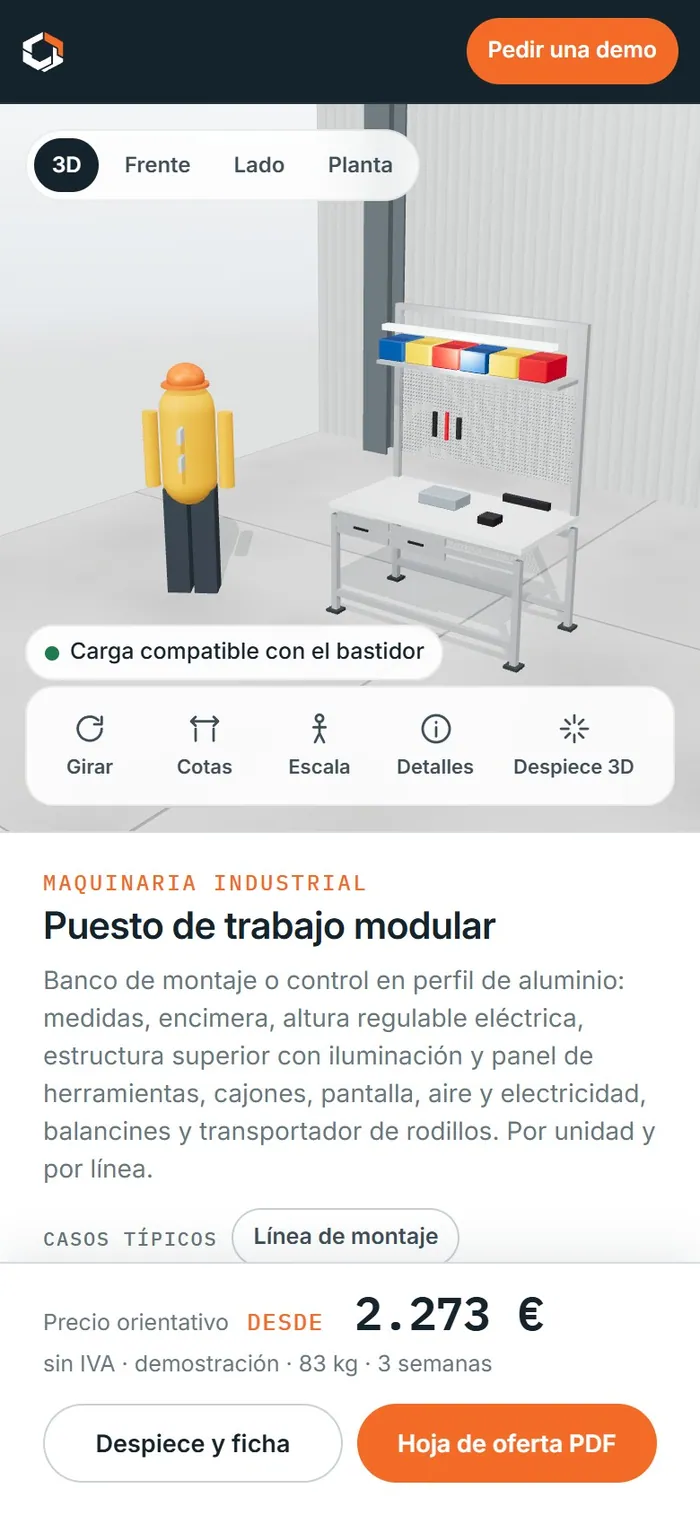

Puesto de trabajo modular · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Puesto de trabajo modular

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de perfil de aluminio y bancos de trabajo.
Integradores de líneas de montaje.
Departamentos de ingeniería de procesos.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de maquinaria industrial: opciones y compatibilidadesCómo un configurador de maquinaria industrial gestiona opciones, compatibilidades, potencias, plazos y documentación, y qué cambia con el Reglamento 2023/1230.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Incluye altura eléctrica?

Sí, junto a fija y manual con manivela.

¿Tiene protección antiestática?

Sí, para electrónica, con encimera y conexiones ESD.

¿Saca el despiece de perfil?

Sí: perfiles cortados a medida, uniones y accesorios.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
