Configurador de líneas de envasado y final de línea

Una envasadora de aceite quiere pasar de 60 a 120 botellas por minuto. Necesita llenadora, taponadora, etiquetadora, codificación, control de peso, encajado y paletizado. Cada módulo lo vende un fabricante distinto y nadie le enseña la línea entera con su cadencia y su espacio.

El configurador de línea compone la línea por módulos: producto, formato, cadencia, turnos, módulos en serie, acumulación, ejecución lavable o ATEX, control de calidad, paletizado, integración con MES y repuestos. Calcula longitud, cadencia efectiva y precio.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyEl cuello de botella no se ve. Un módulo lento limita toda la línea.

Con el configuradorLa cadencia efectiva sale del módulo más lento y del OEE elegido.

HoyEspacio en planta. La línea no cabe donde se pensaba.

Con el configuradorLa longitud total y la disposición se ven en 3D con el producto pasando.

HoyHigiene y ATEX. Lavable o ATEX cambian materiales y precio.

Con el configuradorLa ejecución se elige y se aplica a todos los módulos.

Véalo en marcha

El configurador de envasado en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

25 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Producto	Producto (5 opciones) · Cadencia objetivo (5–400 ud/min) · Formatos distintos (1–20 ud) · Turnos (1–3 turnos) · OEE objetivo (50–90 %)
Módulos	Alimentación automática · Dosificación / llenado · Cierre (tapado / sellado / cosido) · Control de peso y visión · Etiquetado · Codificación láser o inkjet (lote y fecha) · Encajado automático · Mesa de acumulación entre módulos · Paletizado robotizado · Enfardado
Ejecución	Ejecución: Inox 304 (alimentario), Acero pintado, Inox 316 (químico / lavado) · Diseño lavable (IP69K) · Cambio de formato: Manual con escalas, Rápido sin herramientas, Automático motorizado · Zona ATEX (polvo o solventes)
Control y servicio	SCADA y OEE en pantalla · Conexión a ERP / MES · Vallado de seguridad · Formación y acompañamiento 1 semana · Mantenimiento preventivo anual · Lote de repuestos críticos

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

Línea de envasado y final de línea · Botellas 120/min — **Botellas 120/min**Alimentación, llenado, taponado, etiquetado, encajado, paletizado, inox

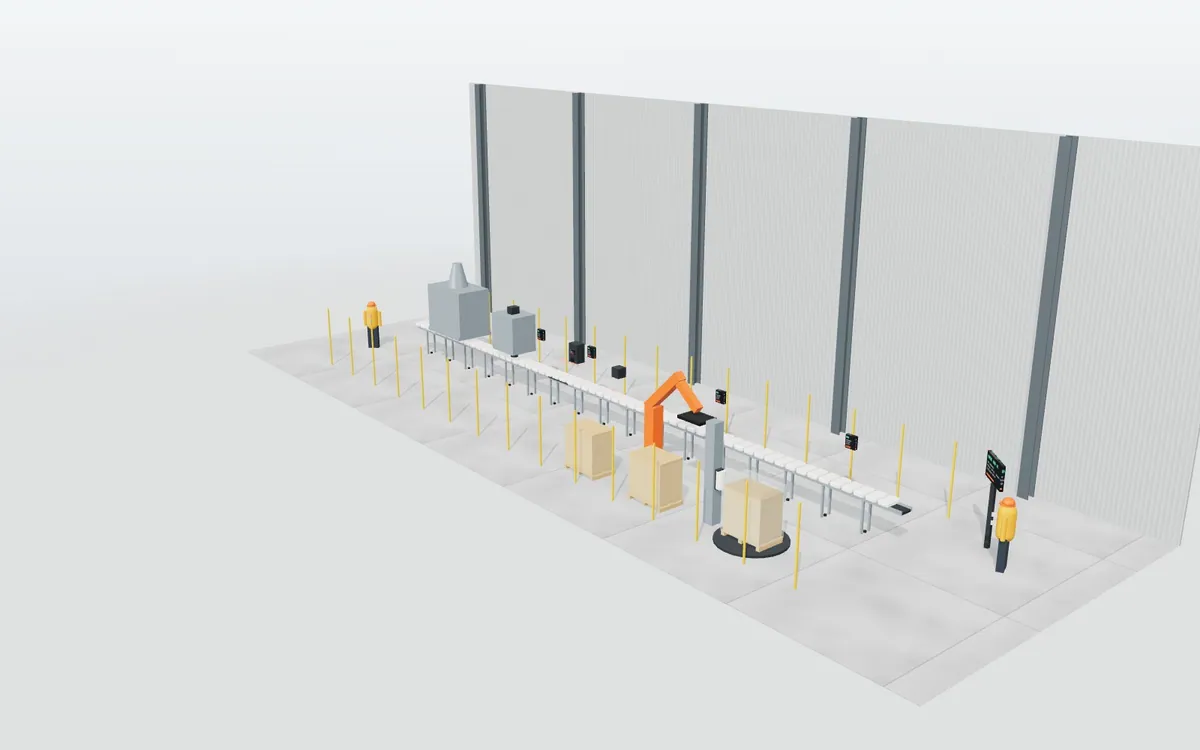

Línea de envasado y final de línea · Sacos de 25 kg — **Sacos de 25 kg**Ensacadora, cosido, control de peso y paletizador

Línea de envasado y final de línea · Bandejas de alimentación — **Bandejas de alimentación**Termoselladora, visión, etiquetado y encajado en inox 316 con lavado

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoSecuencia de módulos coherente

Qué sale

Línea de envasado y final de línea · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

Línea de envasado y final de línea · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
MOD-ALIM	Alimentación / posicionador inox	1	576
MOD-DOSIF	Dosificación y llenado inox	1	768
MOD-CIERRE	Taponadora / cerradora inox	1	512
MOD-CONTROL	Control de peso y visión inox	1	384
MOD-CODIF	Codificador láser inox	1	192
MOD-ETIQ	Etiquetadora inox	1	512
MOD-ENCAJ	Encajadora inox	1	960
TRA-INOX	Transportador modular (m)	22	42

Ficha técnica (valores por defecto)

Dato	Valor
Cadencia	60 ud/min
Producción por turno	20.160 ud (OEE 80 %)
Producción anual	8.870 miles de ud
Módulos	7
Longitud de línea	21,8 m
Potencia instalada	33,7 kW
Aire comprimido	840 l/min a 6 bar
Operarios por turno	2
Cambio de formato	≈ 30 min

El 3D por dentro

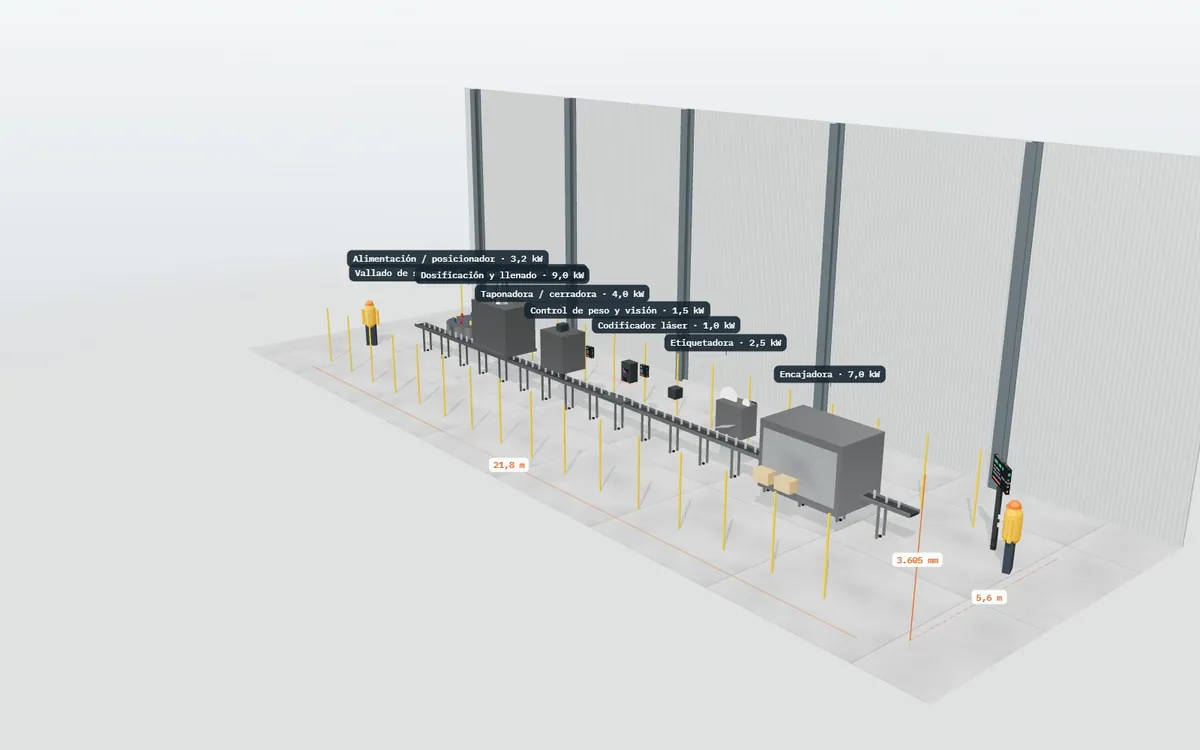

Línea de envasado y final de línea · cotas y etiquetas — **Cotas y etiquetas**

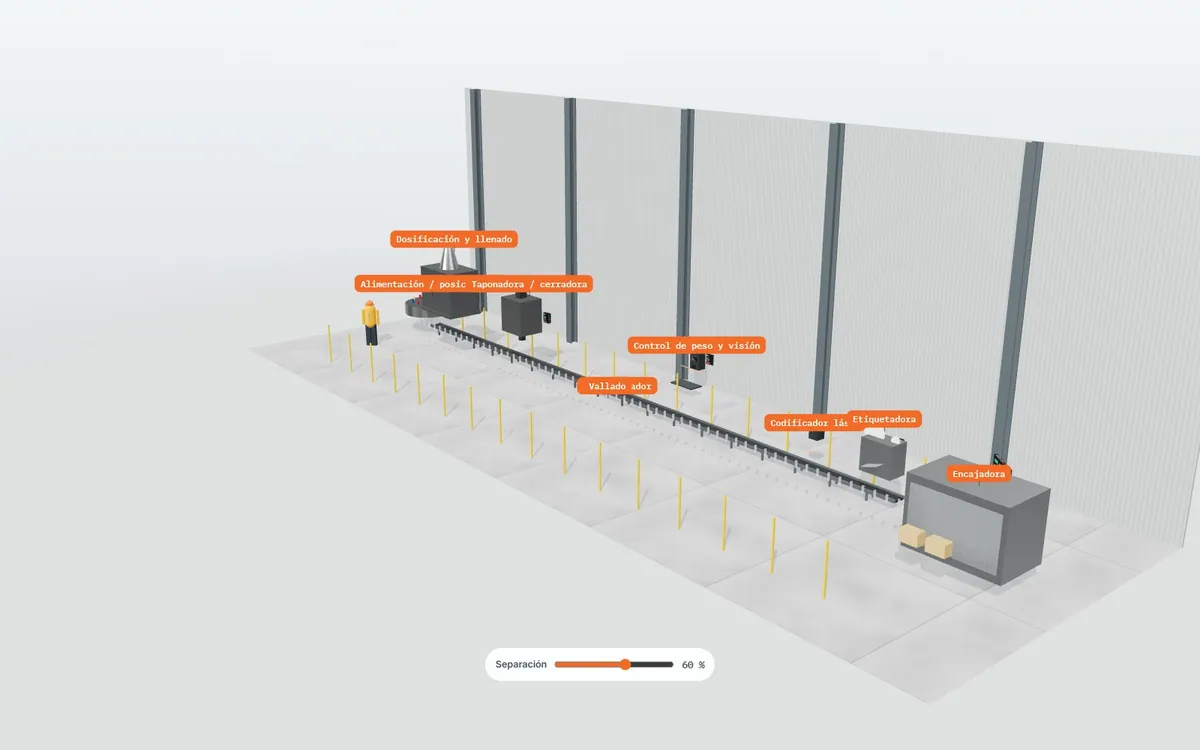

Línea de envasado y final de línea · vista explosionada — **Vista explosionada**

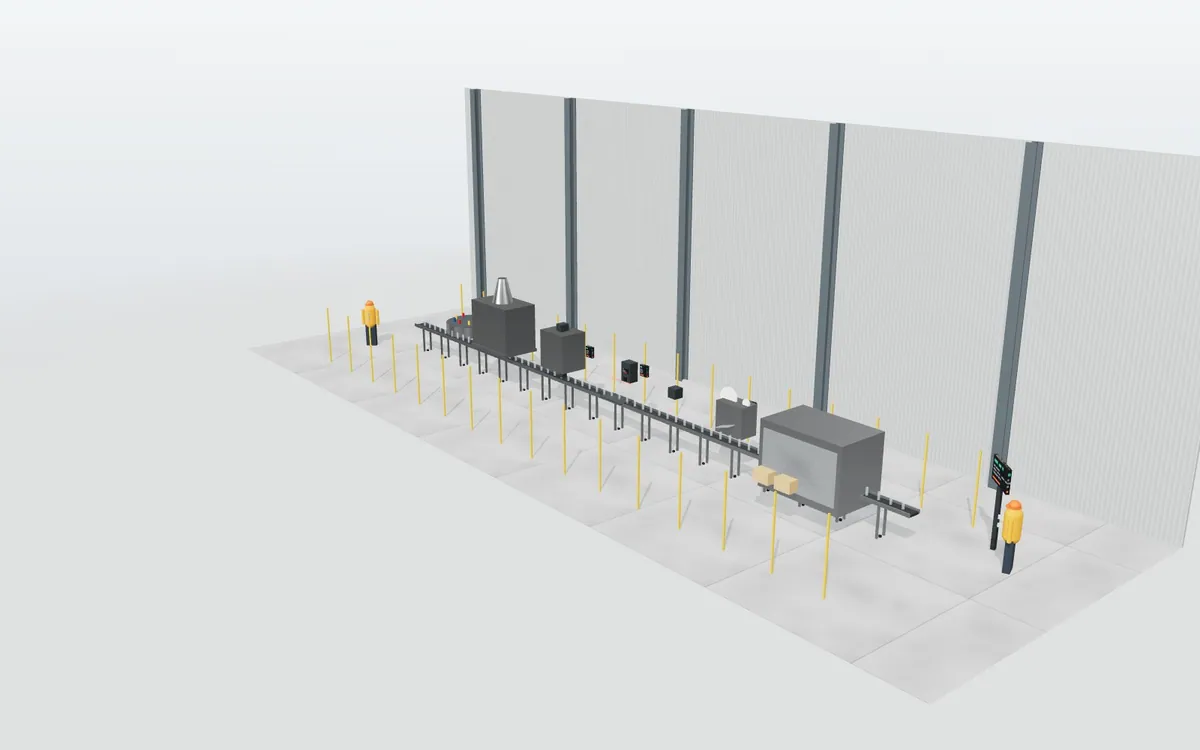

Línea de envasado y final de línea · animación — **Animación: producir**

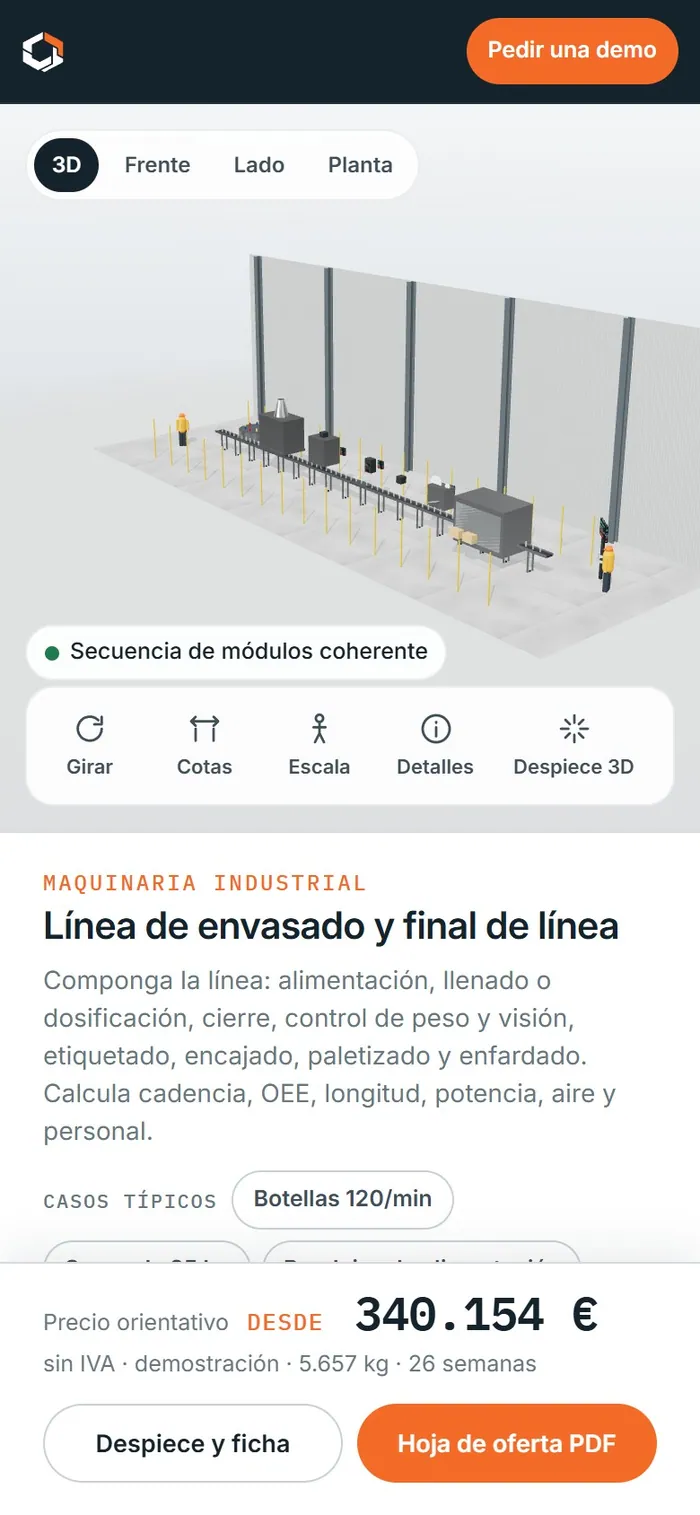

Línea de envasado y final de línea · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Línea de envasado y final de línea

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de maquinaria de envasado.
Integradores de final de línea.
Ingenierías de plantas alimentarias.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de maquinaria industrial: opciones y compatibilidadesCómo un configurador de maquinaria industrial gestiona opciones, compatibilidades, potencias, plazos y documentación, y qué cambia con el Reglamento 2023/1230.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula la cadencia real?

Sí, con el OEE y los turnos indicados.

¿Incluye paletizado?

Sí, como módulo final con su tipo.

¿Sirve para sacos y bandejas?

Sí; los casos típicos son botellas, sacos y bandejas.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
