Configurador de iluminación industrial
La iluminación de una nave se dimensiona por la tarea que se hace en cada zona, la altura de montaje y la distribución de estanterías y pasillos. Un configurador con esas reglas propone luminarias, ópticas y distribución, estima el ahorro frente a la instalación existente y saca el precio.
El configurador parte de las zonas, la tarea y la altura, elige luminarias y ópticas para el nivel de iluminación y la uniformidad requeridos, distribuye los puntos de luz, añade control y regulación y saca despiece y precio. Los niveles por tarea siguen la UNE-EN 12464-1 y los mínimos legales, el Real Decreto 486/1997.
Qué parámetros se configuran
- Dimensiones de la nave y altura de montaje.
- Zonas y tarea de cada una: almacén, producción, muelles.
- Estanterías y pasillos.
- Luminarias, ópticas y temperatura de color.
- Control: sensores, regulación, encendido por zonas.
Reglas típicas
Normas que conviene tener en cuenta
- UNE-EN 12464-1: iluminación de los lugares de trabajo interiores.
- Real Decreto 486/1997, anexo IV: niveles mínimos de iluminación en lugares de trabajo.
Un caso de la demo
Así lo resuelve el configurador de ejemplo con uno de sus casos típicos: los datos que calcula y las comprobaciones que hace, tal como salen en la demo.

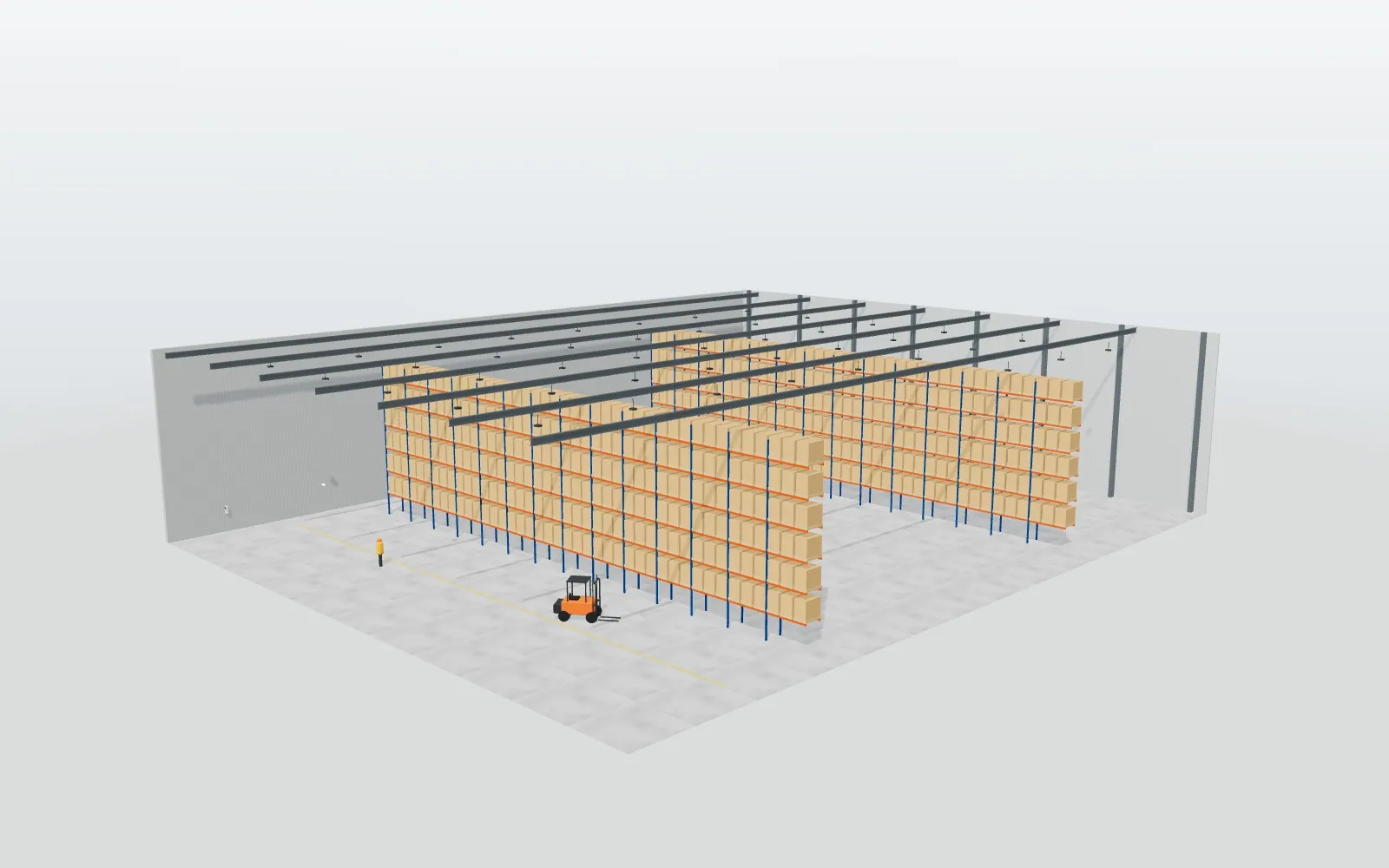

Alumbrado LED de nave industrial · Almacén con estanterías
| Dato | Valor |
|---|---|
| Luminarias | 69 |
| Nivel de iluminación | 150 lux (almacén) |
| Potencia instalada | 10,4 kW (3,2 W/m²) |
| Consumo anual | 24.840 kWh |
| Consumo actual | 64.000 kWh |
| Ahorro anual | 6.266 € (61 %) |
| Retorno | 3,2 años |
| Uniformidad estimada | > 0,6 |
| Plazo orientativo | 4 semanas |
- AvisoMás de 10 m: óptica de 60° concentrada
- AvisoPasillos de estanterías: lineal o proyector asimétrico
Pruébelo
Preguntas frecuentes
¿Sustituye a un estudio lumínico?
Da una propuesta coherente para presupuestar; el estudio detallado se hace con el programa de cálculo habitual.
¿Estima el ahorro?
Sí, de forma orientativa frente a las luminarias existentes.
¿Puede usar nuestras fotometrías?
Sí, con los datos de sus luminarias.
