Configurador de vallado de seguridad de máquinas
Un integrador instala un robot de soldadura y necesita cerrar la célula: 8 por 6 m, una puerta con enclavamiento, un túnel para sacar piezas y cortinas antisoldadura. Calcula a mano cuántos paneles y postes, qué distancia de seguridad da la malla y qué nivel de prestaciones necesita el enclavamiento.
El configurador de vallado de máquinas lo hace con las normas dentro: medidas, altura, qué hay dentro, panel, poste, color, puertas batientes y correderas, enclavamiento, rearme, cortinas fotoeléctricas, escáneres, túneles, lógica de seguridad, paradas de emergencia, baliza y validación CE. Cuenta paneles y postes y comprueba distancias y alturas.
Lo que pasa hoy y cómo lo resuelve
Véalo en marcha
Qué se configura

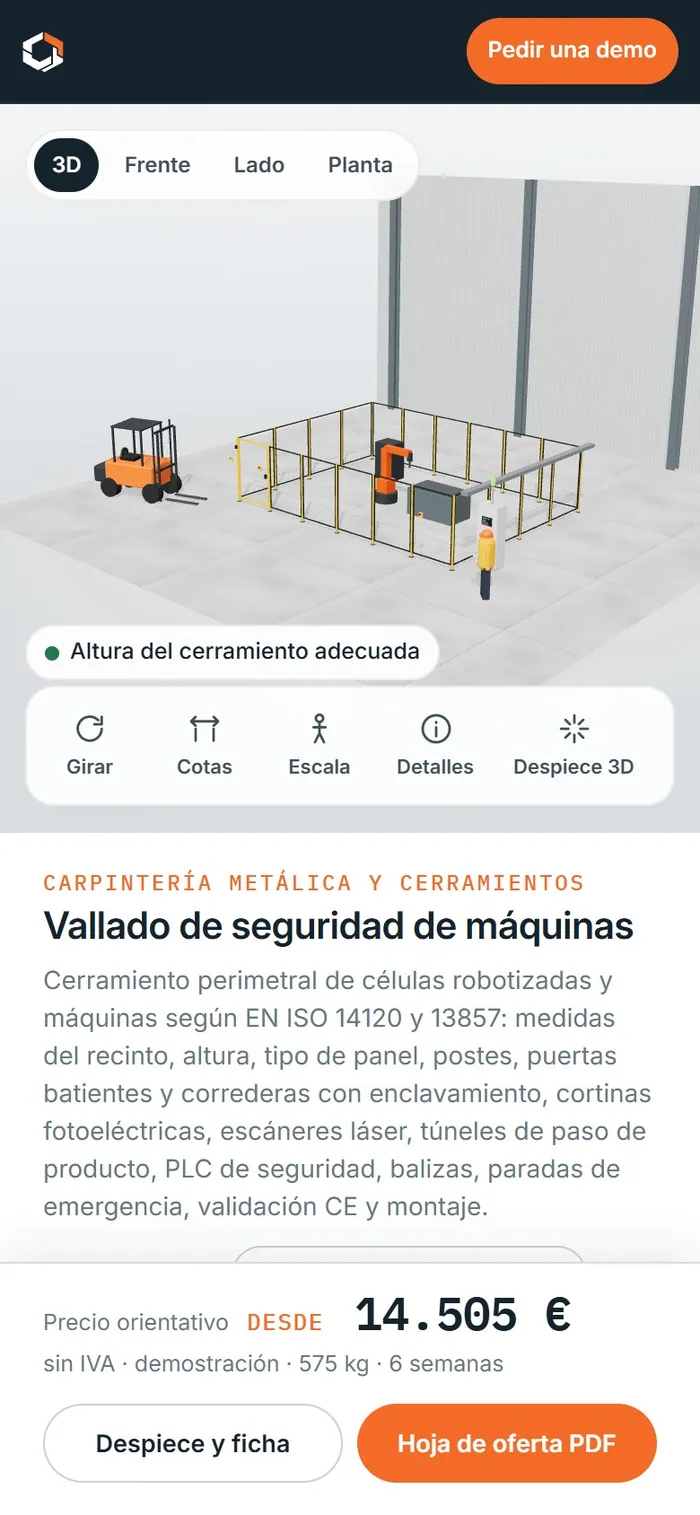

28 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.
| Sección | Lo que se elige |
|---|---|
| Recinto | Largo del recinto (3–40 m) · Ancho del recinto (3–25 m) · Altura del cerramiento (5 opciones) · Qué hay dentro (5 opciones) · Panel (5 opciones) · Poste: Tubo 40 × 40, Tubo 60 × 60, Tubo 80 × 80 · Color: Postes amarillos y malla negra, Postes grises y malla negra, Todo amarillo, RAL a elegir |
| Accesos | Puertas batientes (0–4 ud) · Puertas correderas (0–2 ud) · Enclavamiento de puertas: Enclavamiento mecánico con llave, Electromecánico con bloqueo de guarda, RFID codificado (PLe), Bloqueo con solicitud de acceso y rearme · Pulsador de rearme exterior junto a cada puerta · Cortinas fotoeléctricas (0–4 ud) · Altura protegida de la cortina (300–1.800 mm) · Resolución de la cortina: 14 mm (dedo), 30 mm (mano), 90 mm (cuerpo) · Escáneres láser de seguridad (0–4 ud) · Túneles de paso de producto (rodillos) (0–3 ud) |
| Control de seguridad | Lógica de seguridad: Relés de seguridad, PLC de seguridad con pantalla, Integrada en el controlador del robot · Pulsadores de parada de emergencia (1–8 ud) · Baliza luminosa y acústica · Cortinas de láminas antisoldadura · Brazo de extracción de humos · Ventanas de inspección (0–6 ud) · Techo de malla · Pasamuros y bandeja de cables |
| Servicio | Validación de seguridad y marcado CE del conjunto · Expediente técnico y evaluación de riesgos · Montaje: Montaje y conexionado, Solo suministro (kit atornillable) · Recintos iguales (1–10 ud) |

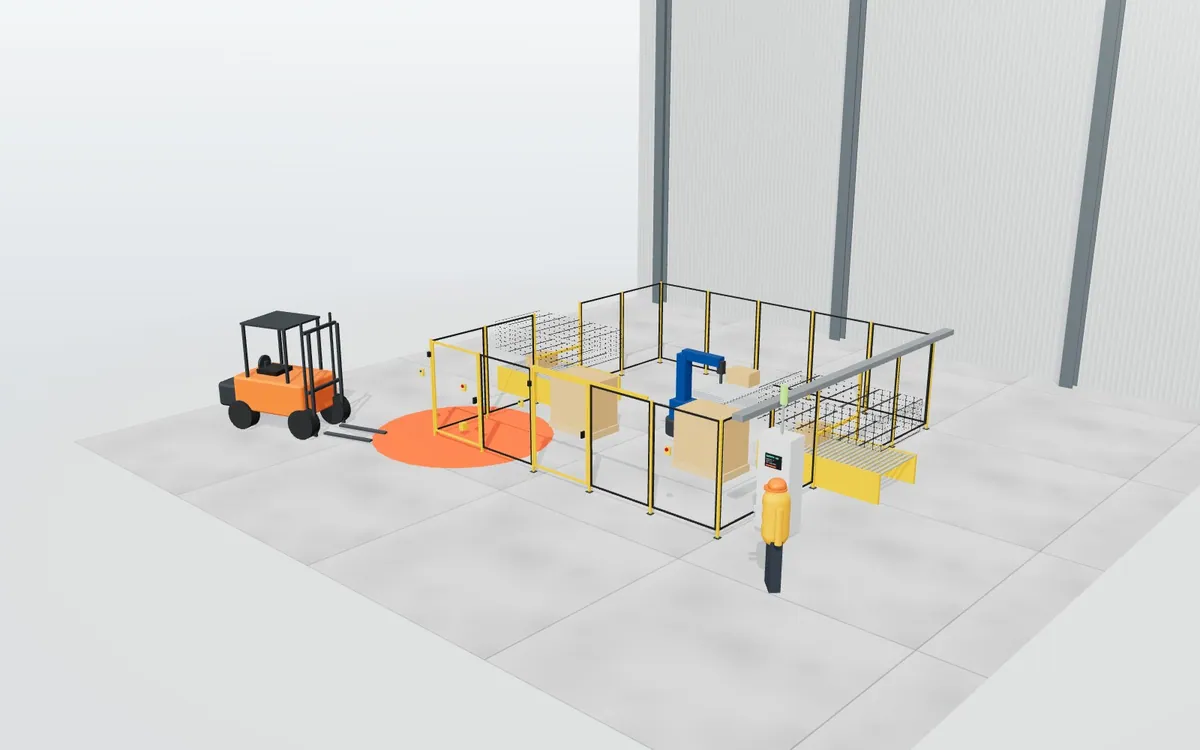

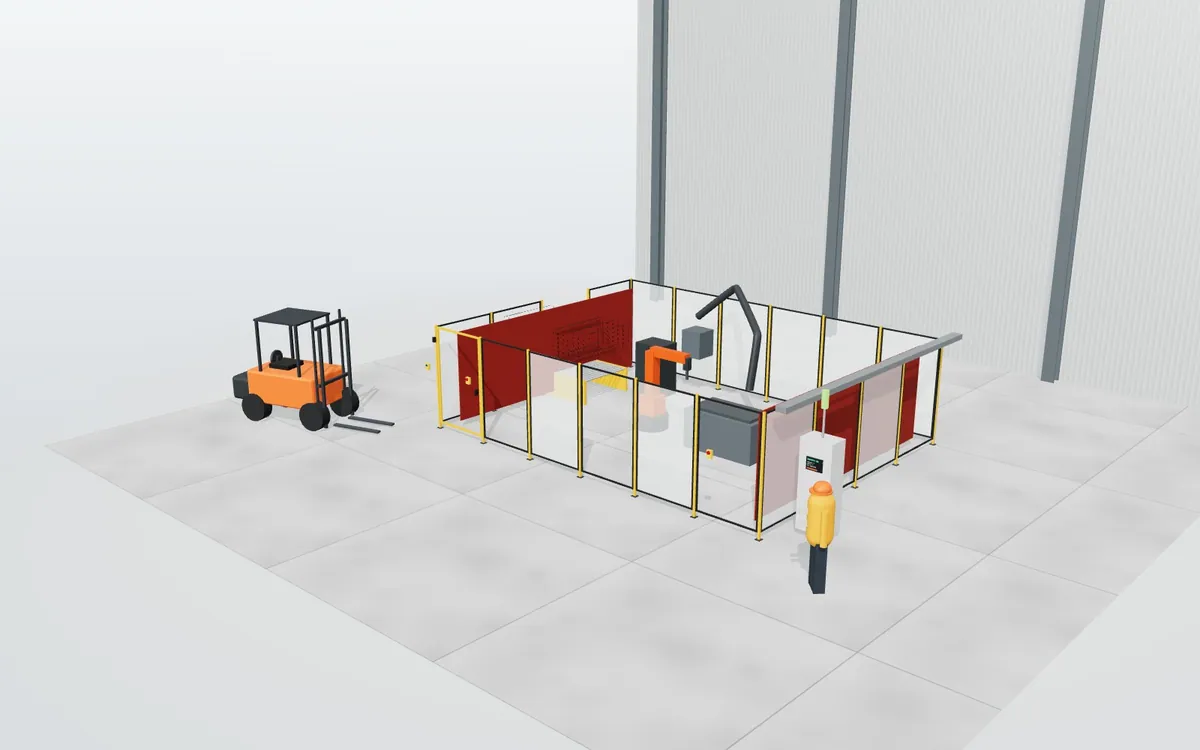

Casos típicos

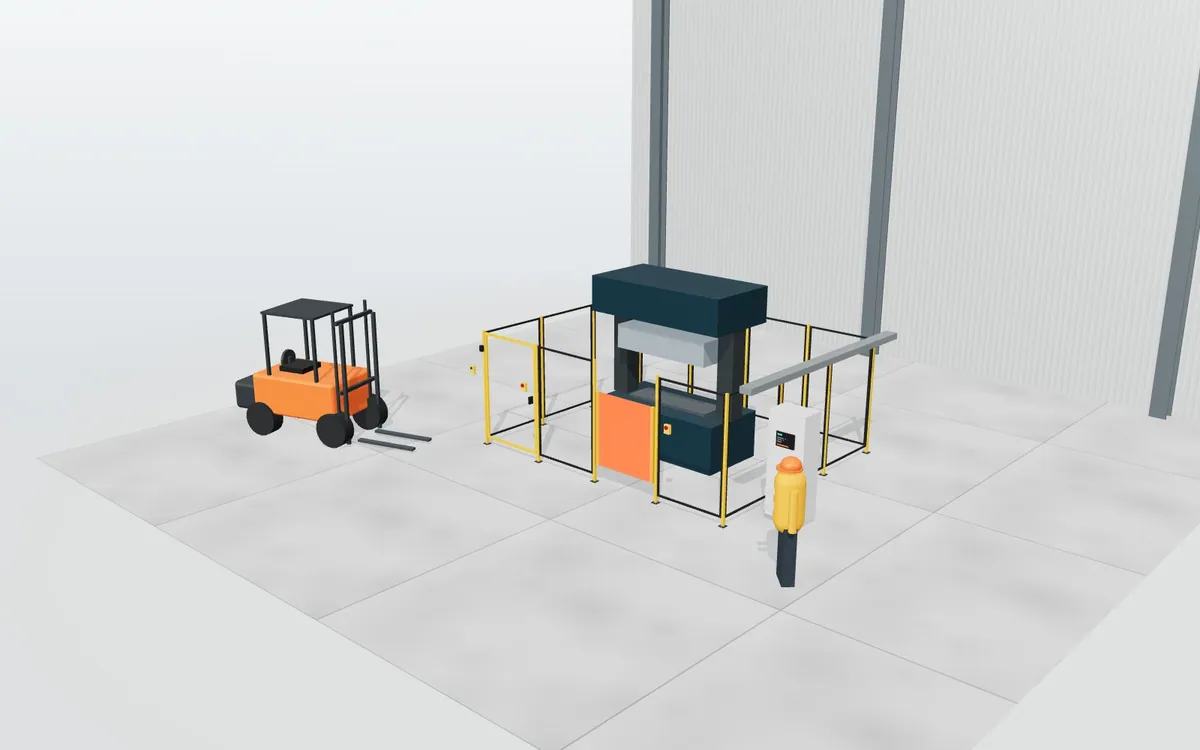

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.
Qué comprueba
Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:
- CorrectoAltura del cerramiento adecuada
- CorrectoAccesos con PLe según EN ISO 13849-1
- AvisoSoldadura con malla vista: radiación; policarbonato tintado o cortinas de láminas
- AvisoSoldadura sin extracción de humos
- AvisoMalla 40 × 40: distancia a la zona peligrosa de 200 mm; con 20 × 100 bastan 120
Qué sale

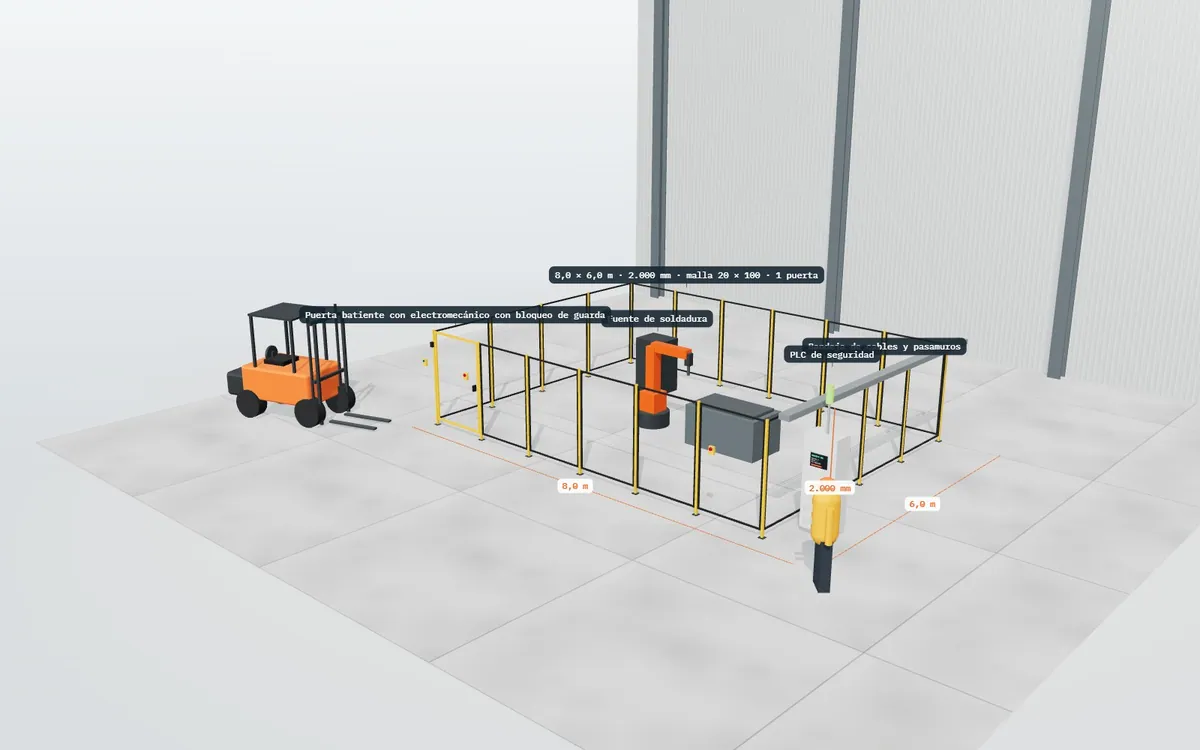

Extracto del despiece (valores por defecto)
| Referencia | Descripción | Unidades | kg/ud |
|---|---|---|---|
| PAN-MALL-2000 | Panel malla 20 × 100 1.500 × 2.000 | 19 | 19,5 |
| POS-40-2000 | Poste 40 × 40 h=2.100 | 23 | 5,8 |
| PLA-POS | Placa base + 2 anclajes M10 | 23 | 0,6 |
| CLIP-PAN | Clip de fijación de panel | 76 | 0,03 |
| PTA-BAT | Puerta batiente 1.000 | 1 | 24 |
| ENC-ELE | Electromecánico con bloqueo de guarda | 1 | 0,8 |
| REA-LLA | Pulsador de rearme con llave | 1 | 0,3 |
| CTL-PLC | Lógica de seguridad | 1 | 12 |

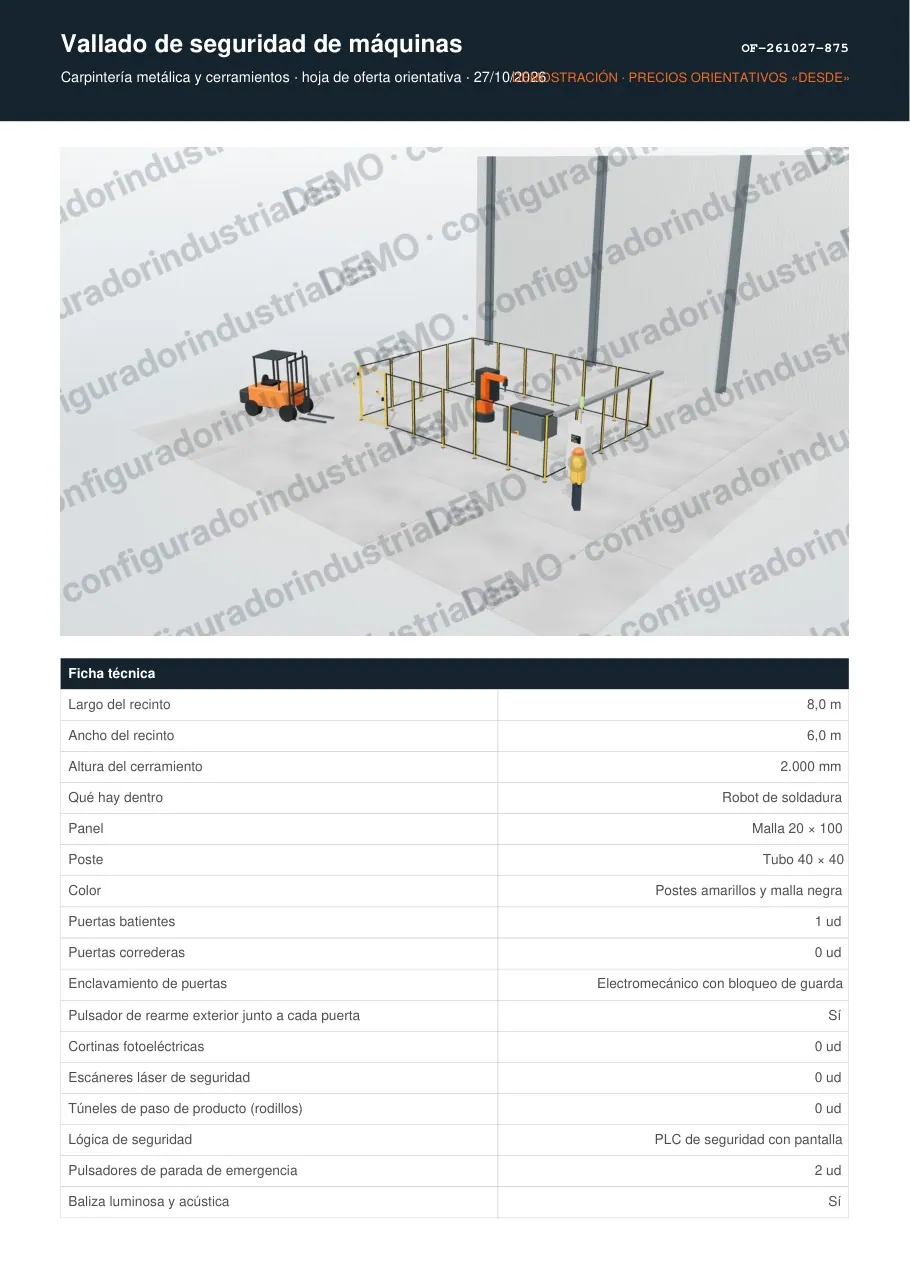

Ficha técnica (valores por defecto)
| Dato | Valor |
|---|---|
| Distancia de seguridad a la zona peligrosa | 120 mm (EN ISO 13857) |
| Paneles / postes | 19 / 23 |
| Nivel de prestaciones de los accesos | PLd |
| Cortinas: distancia mínima a la zona | — |
| Tiempo de apertura tras parada | inmediato |
| Peso | 575 kg |
| Normativa | EN ISO 14120 · 13857 · 13849-1 · 14119 |

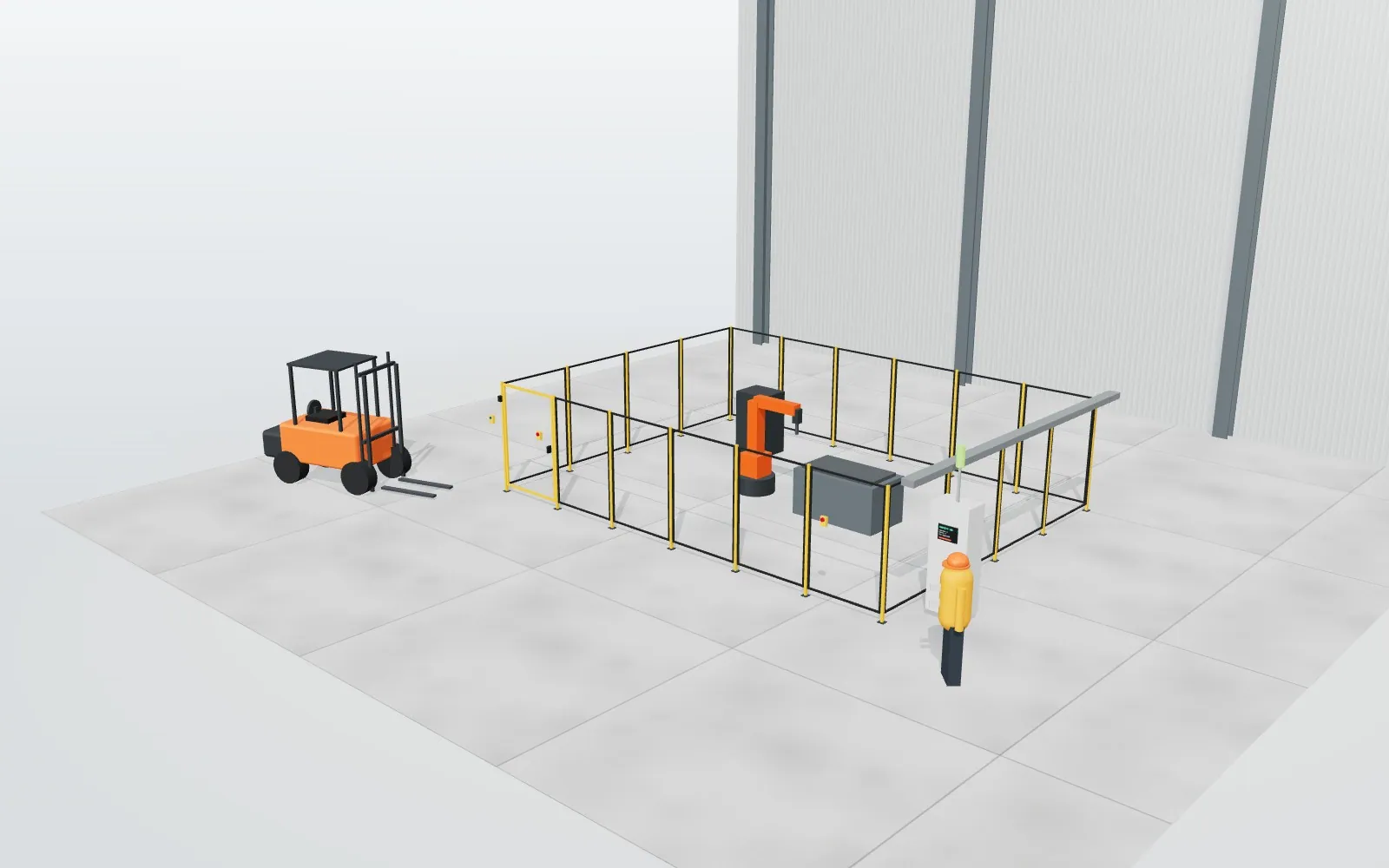

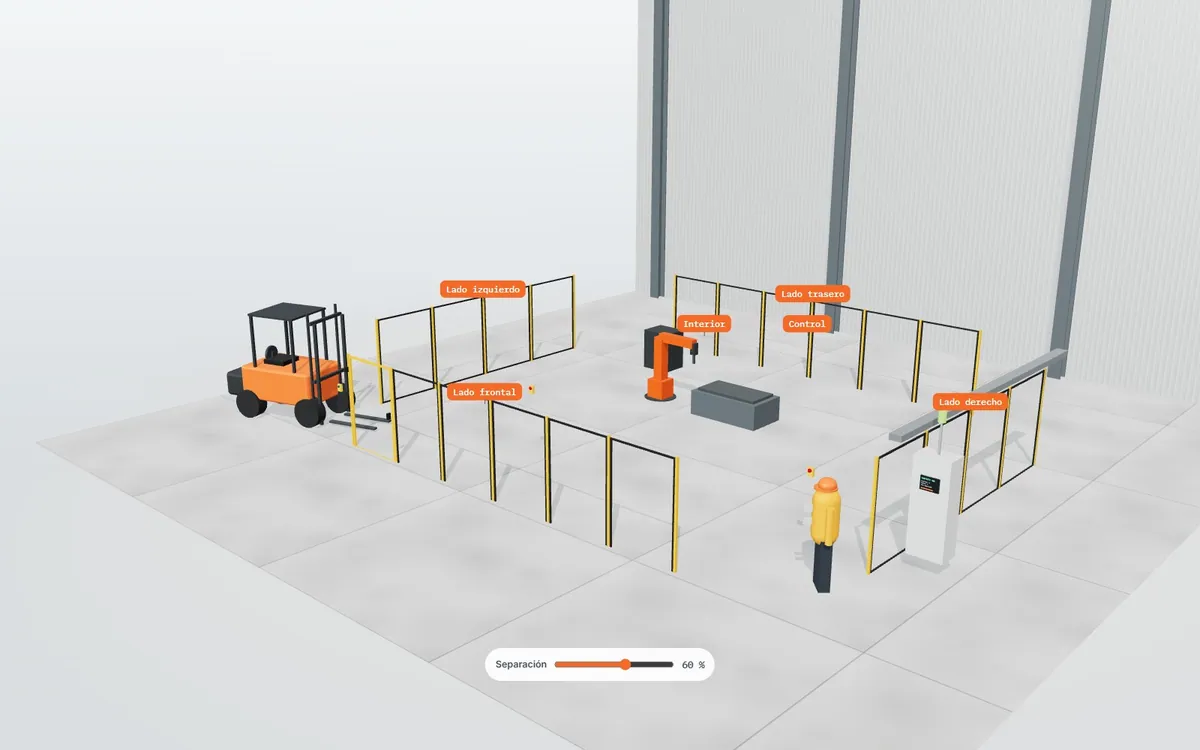

El 3D por dentro
Pruébelo
Abrir enel móvilAbrir en otra pestaña
Para quién
- Fabricantes de vallado de seguridad.
- Integradores de robótica.
- Fabricantes de maquinaria que entregan células cerradas.
Precio
Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.
Guías relacionadas
Preguntas frecuentes
¿Qué normas tiene en cuenta?
EN ISO 14120, 13857, 13849-1 y 14119 para resguardos, distancias, control y enclavamientos.
¿Incluye cortinas y escáneres?
Sí, con su altura, resolución y zona.
¿Sirve para varias células iguales?
Sí, con descuento por recintos.
¿Puedo probarlo ahora?
Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
