Configurador de escaleras exteriores de emergencia

Un edificio de oficinas de una fábrica necesita una salida de emergencia exterior para cuatro plantas. El técnico municipal pide ancho de evacuación, huella y contrahuella, barandilla y descansillos. El taller presupuesta a ojo y la escalera no pasa la primera inspección.

El configurador de escalera sigue el Código Técnico: plantas, altura entre plantas, ancho, salida, uso, forma, peldaño, contrahuella, barandilla, pasamanos, apoyo, cimentación, acabado, cubierta, cierre antiacceso, iluminación y legalización. Comprueba cada regla y saca el acero y el despiece.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyNo pasa la inspección. Huella, contrahuella, ancho o barandilla fuera de norma.

Con el configuradorLas reglas del Código Técnico se comprueban en cada cambio.

HoyForma según el espacio. Zigzag, recta o caracol según el sitio disponible y las plantas.

Con el configuradorLa huella en planta se calcula para cada forma y el 3D la enseña junto a la fachada.

HoyLegalización. El certificado y el cálculo se dejan para el final.

Con el configuradorEl cálculo, el certificado y la legalización se incluyen en la oferta.

Véalo en marcha

El configurador de escalera en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

21 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Edificio	Plantas a evacuar (1–8 ud) · Altura entre plantas (2.800–5.000 mm) · Ancho de evacuación (1.000–1.800 mm) · Salida en cada planta: Puerta de la fachada, Pasarela de 2 m, Hueco de ventana · Uso: Solo evacuación, Evacuación y uso diario, Acceso de mantenimiento
Escalera	Forma: Zigzag (2 tramos por planta), Recta (1 tramo por planta), De caracol · Peldaño: Rejilla trámex antideslizante, Chapa lagrimada, Chapa perforada · Contrahuella cerrada · Barandilla: Barrotes verticales, Panel de malla, Chapa perforada · Pasamanos central · Pasamanos a dos alturas
Apoyo y acabado	Apoyo: Pilares propios, Ménsulas a fachada, Pilares + anclaje a fachada · Cimentación: Zapatas nuevas, Solera existente (anclaje químico) · Acabado: Galvanizado en caliente, Galvanizado + pintado · Color (7 opciones)
Extras	Cubierta en la última planta · Cierre antiacceso en planta baja · Último tramo abatible antivandálico · Iluminación de emergencia · Señalización fotoluminiscente · Cálculo, certificado y legalización

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

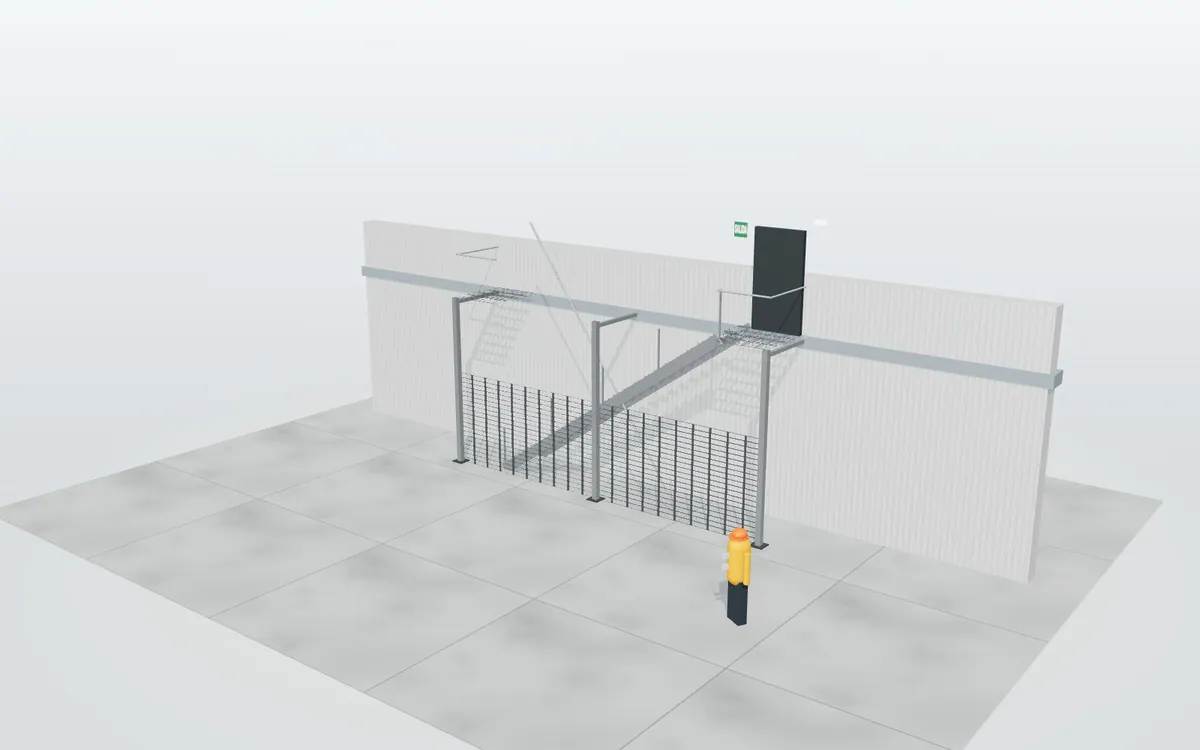

Escalera exterior de emergencia · Nave con entreplanta — **Nave con entreplanta**1 planta a 4 m, recta de 1,2 m, galvanizada, con cierre antiacceso

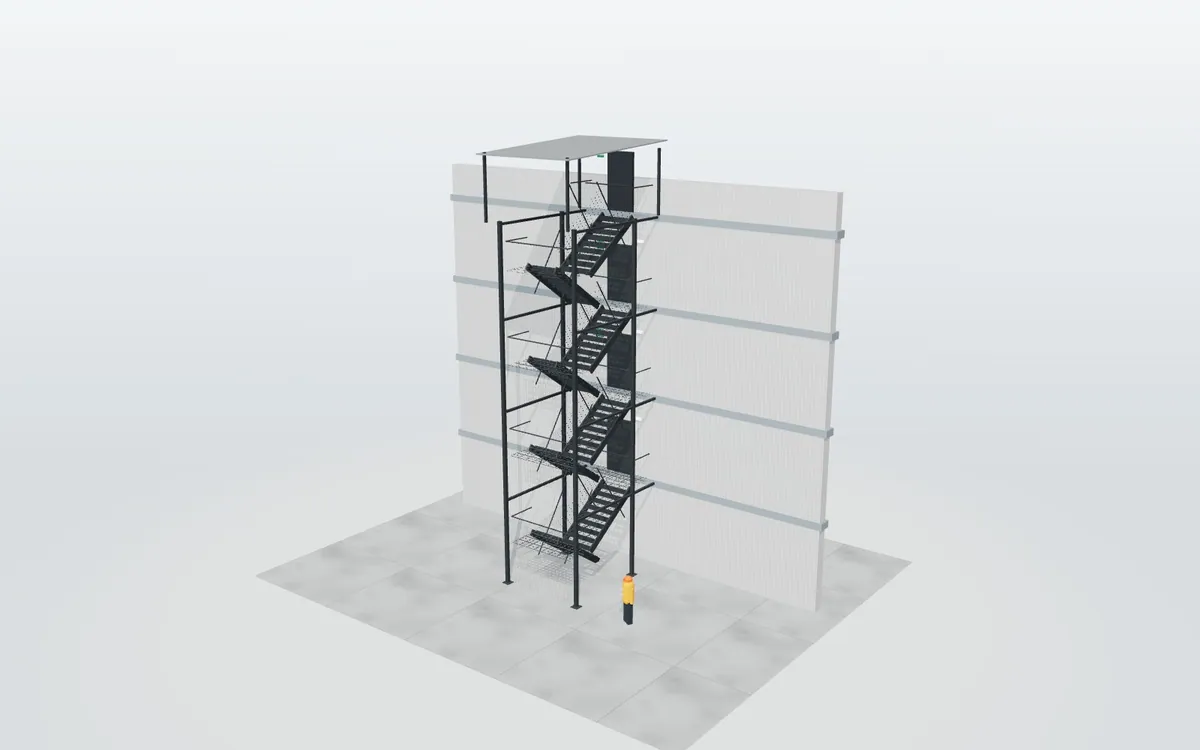

Escalera exterior de emergencia · Oficinas de 4 plantas — **Oficinas de 4 plantas**4 plantas a 3,3 m en zigzag, 1,2 m, pintada, malla, contrahuella, cubierta y luz

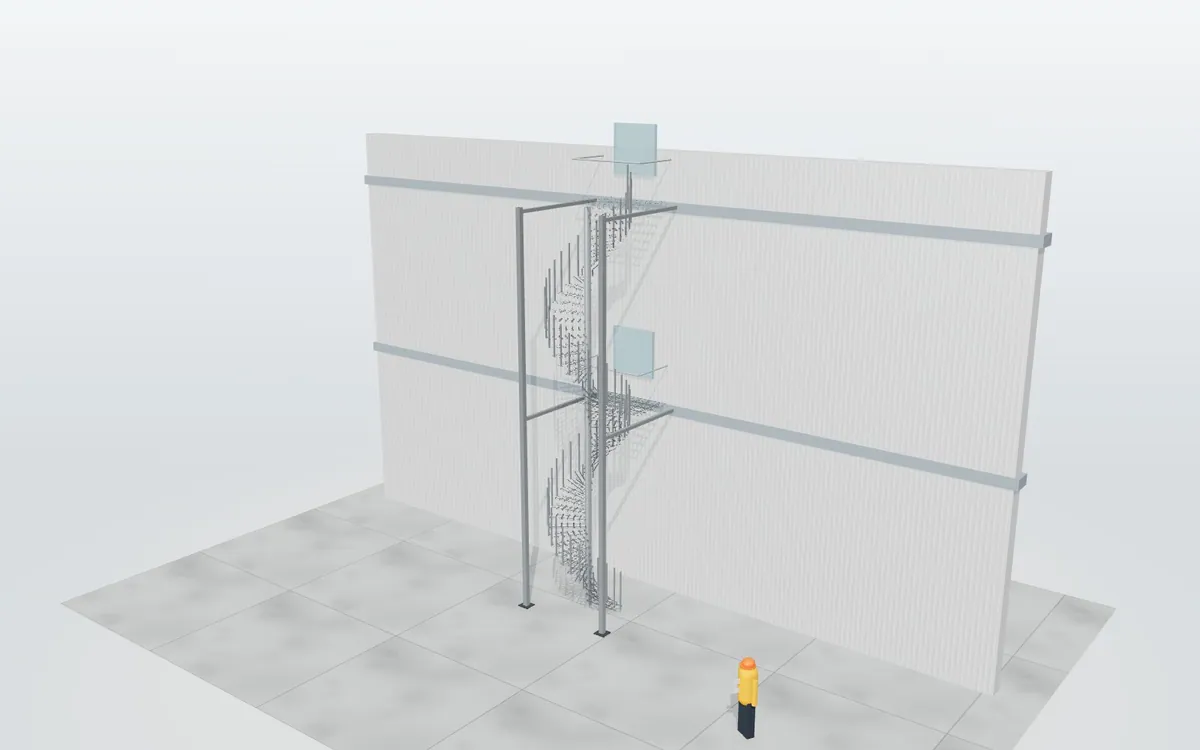

Escalera exterior de emergencia · Acceso a cubierta de depósito — **Acceso a cubierta de depósito**2 plantas de 5 m en caracol de 1 m, galvanizada, uso de mantenimiento

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoForma válida para el uso previsto
CorrectoHuella 270 y contrahuella 180: dentro de CTE
AvisoTramo recto de más de 3,6 m sin descansillo intermedio

Qué sale

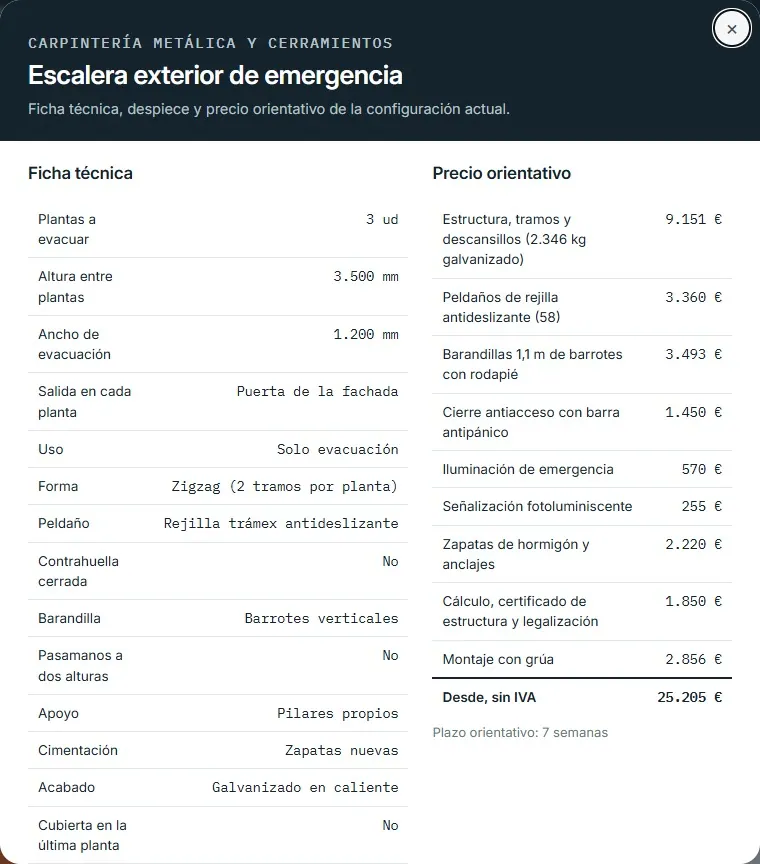

Escalera exterior de emergencia · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

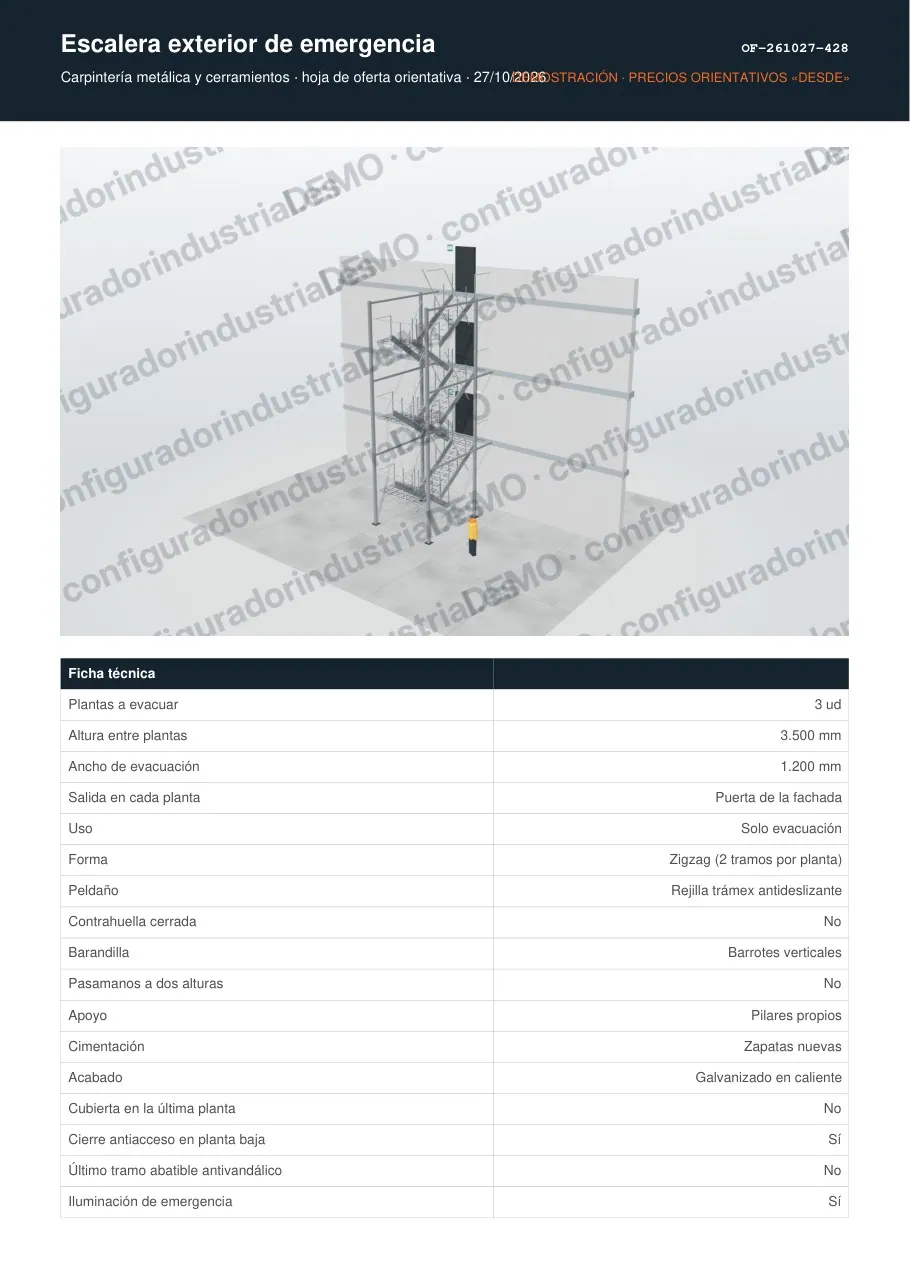

Escalera exterior de emergencia · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
ZAN-UPN240	Zanca UPN 240 (m)	37	33,2
PEL-TRAM-1200	Peldaño tramex 1200 × 270	58	7,8
DES-1200	Descansillo con rejilla	6	96
PIL-120	Pilar tubo 120 × 120 h=10.500	4	177,45
BAR-BAR	Barandilla barrotes con rodapié (m)	51	6,5
ANC-FAC	Anclaje a fachada	6	2,2
ZAP-80	Zapata 80 × 80 × 50	4	—
CIE-ANT	Cierre antiacceso	1	40

Ficha técnica (valores por defecto)

Dato	Valor
Altura total	10,50 m
Peldaños	58
Huella / contrahuella	270 / 180 mm
Ocupación de evacuación	320 personas
Sobrecarga de uso	5 kN/m²
Acero	2.346 kg
Huella en planta	3.200 × 4.535 mm
Normativa	CTE DB-SI / DB-SUA

El 3D por dentro

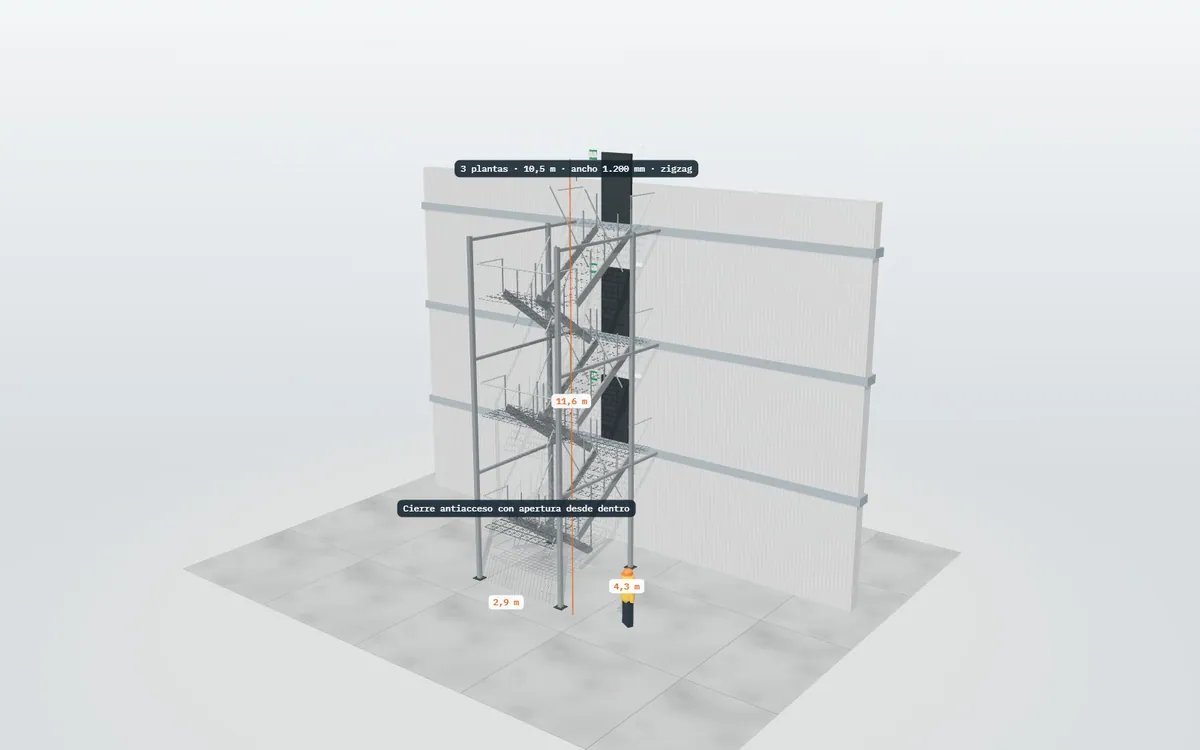

Escalera exterior de emergencia · cotas y etiquetas — **Cotas y etiquetas**

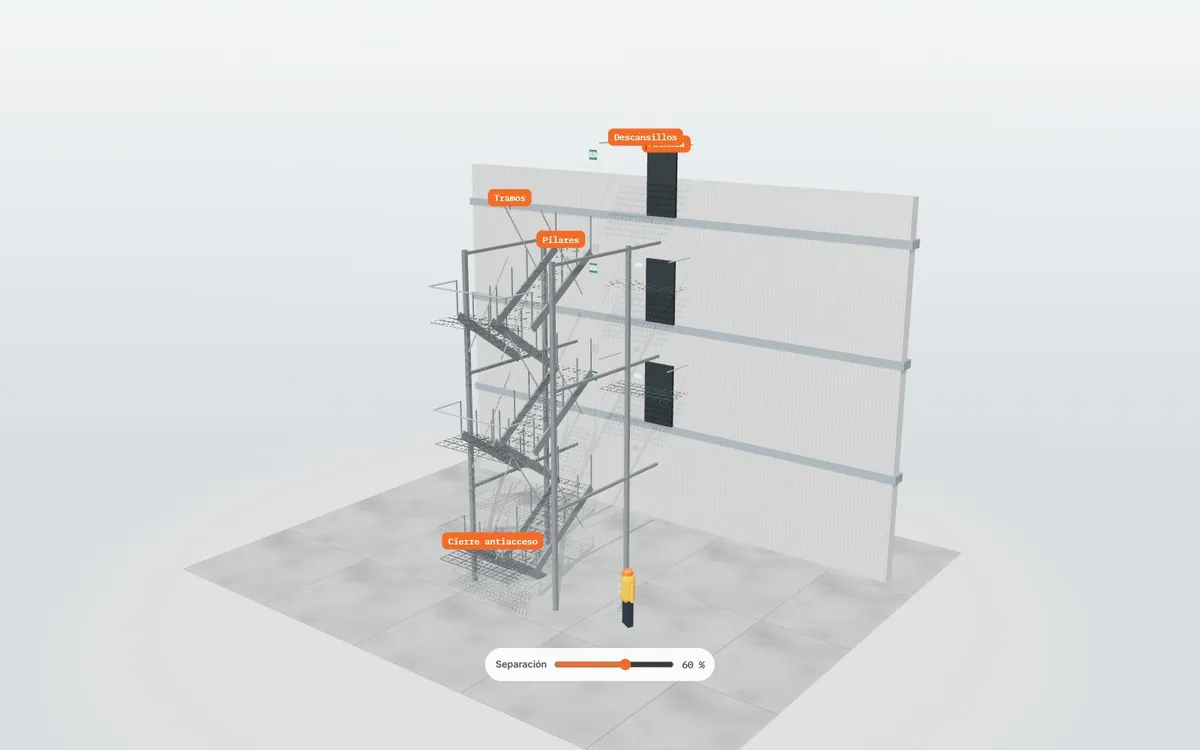

Escalera exterior de emergencia · vista explosionada — **Vista explosionada**

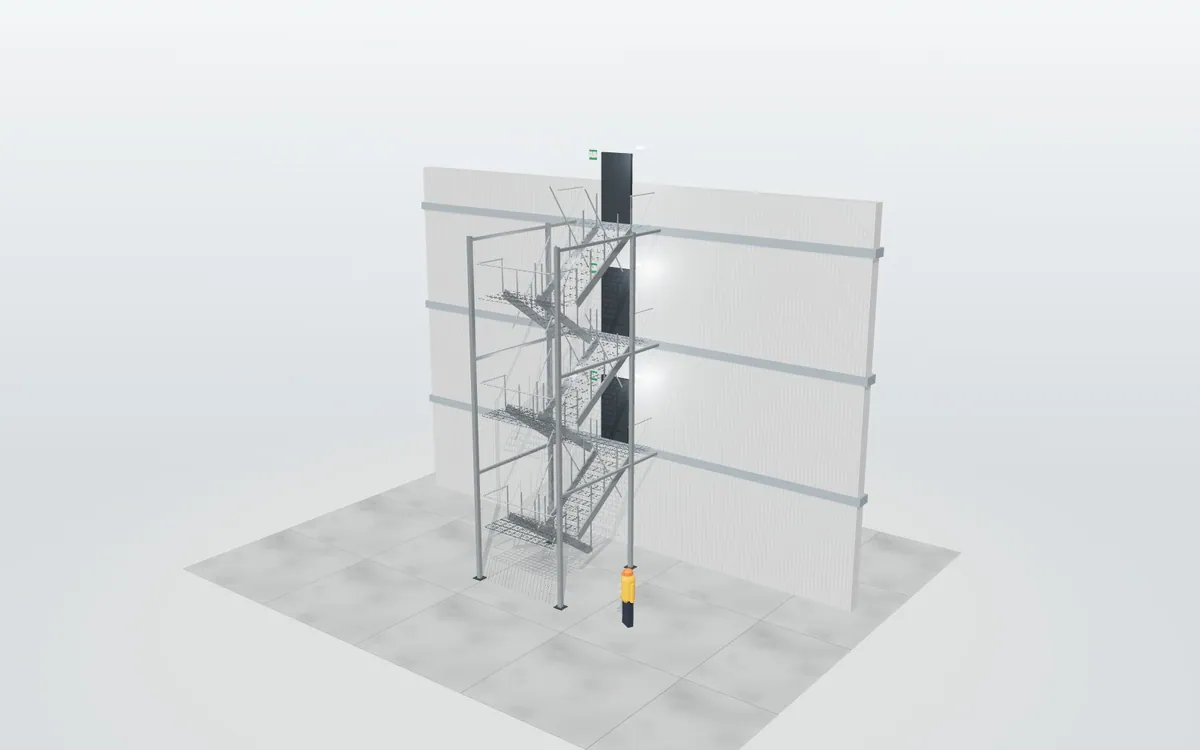

Escalera exterior de emergencia · animación — **Animación: simulacro nocturno**

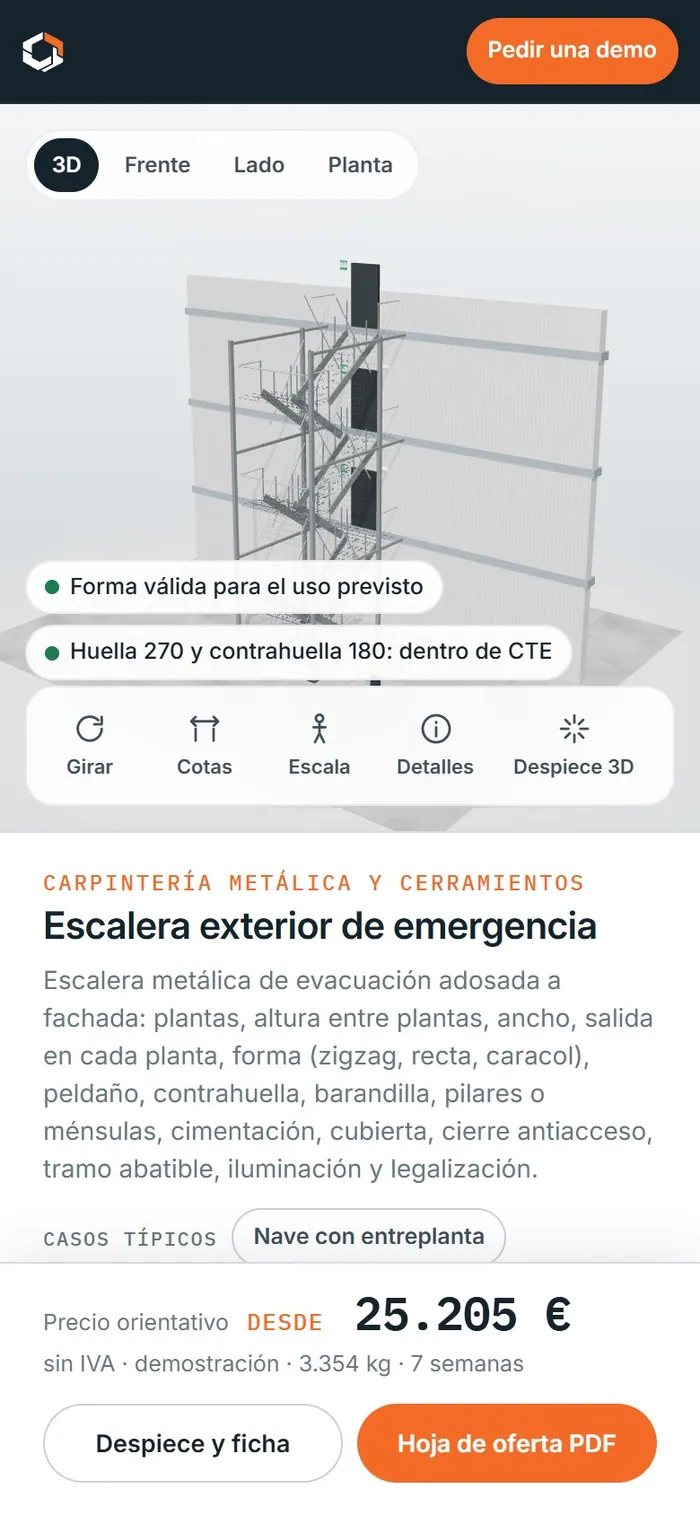

Escalera exterior de emergencia · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Escalera exterior de emergencia

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Talleres de estructura y cerrajería.
Fabricantes de escaleras metálicas.
Ingenierías de protección contra incendios.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de vallados, carpintería metálica y proteccionesQué reglas lleva un configurador de vallados, vallado de seguridad de máquinas, escaleras, protecciones y lamas: medidas, normas ISO y despiece por paños.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Qué normativa comprueba?

Las reglas de evacuación y seguridad de uso del Código Técnico, y la EN ISO 14122 para accesos de mantenimiento.

¿Sirve la de caracol para evacuación?

Hasta dos plantas; con más, el configurador lo marca como no válido.

¿Puede ir sin pilares?

Sí, con ménsulas a fachada, comprobando el número de plantas.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
