Configurador de vallados, carpintería metálica y protecciones
Vallados perimetrales, vallado de seguridad de máquinas, escaleras de emergencia, protecciones anticolisión y celosías de lamas tienen algo en común: se venden por metros y por paños, con puertas y accesos, y cada uno con sus reglas de altura, distancia y anclaje. Un configurador los resuelve con las mismas piezas que fabrica el taller.
En carpintería metálica, el configurador reparte el recorrido en paños y postes, coloca puertas y accesos, aplica alturas y distancias de seguridad y saca el despiece por piezas. En el vallado de máquinas, además, las distancias y los enclavamientos siguen las normas UNE-EN ISO 13857, 14120 y 14119.
Qué parámetros se configuran
- Recorrido: metros, tramos, esquinas y desniveles.
- Altura, tipo de paño (malla, chapa, policarbonato, lamas) y acabado.
- Puertas, accesos y su apertura; control de acceso y automatismos.
- Anclaje: al suelo, a muro o con base.
- En vallado de máquinas: zona peligrosa, distancias y dispositivos de enclavamiento.
Reglas típicas
Normas que conviene tener en cuenta
- UNE-EN ISO 14120: resguardos de máquinas, fijos y móviles.
- UNE-EN ISO 13857: distancias de seguridad para impedir alcanzar zonas peligrosas.
- UNE-EN ISO 14119: dispositivos de enclavamiento asociados a resguardos.
- UNE-EN ISO 13849-1: partes de los sistemas de mando relativas a la seguridad.
- UNE-EN ISO 14122: medios de acceso permanentes a máquinas (plataformas, escaleras, barandillas).
- Código Técnico de la Edificación, DB SUA y DB SI: barreras de protección y evacuación en escaleras de emergencia.
Un caso de la demo
Así lo resuelve el configurador de ejemplo con uno de sus casos típicos: los datos que calcula y las comprobaciones que hace, tal como salen en la demo.
Vallado de seguridad de máquinas · Célula de robot de soldadura
| Dato | Valor |
|---|---|
| Distancia de seguridad a la zona peligrosa | 120 mm (EN ISO 13857) |
| Paneles / postes | 19 / 23 |
| Nivel de prestaciones de los accesos | PLe |
| Cortinas: distancia mínima a la zona | — |
| Tiempo de apertura tras parada | inmediato |
| Peso | 757 kg |
| Normativa | EN ISO 14120 · 13857 · 13849-1 · 14119 |
| Plazo orientativo | 6 semanas |
- CorrectoAltura del cerramiento adecuada
- CorrectoAccesos con PLe según EN ISO 13849-1
Abrir el configurador de vallado de máquinas y cargar este caso
Pruébelo
Vallado de seguridad de máquinas
Recinto, paneles, puertas enclavadas, cortinas, escáneres y control de seguridad
Ver configurador
Vallado perimetral de parcela
Metros, postes, paños, puertas, control de acceso y seguridad
Ver configurador

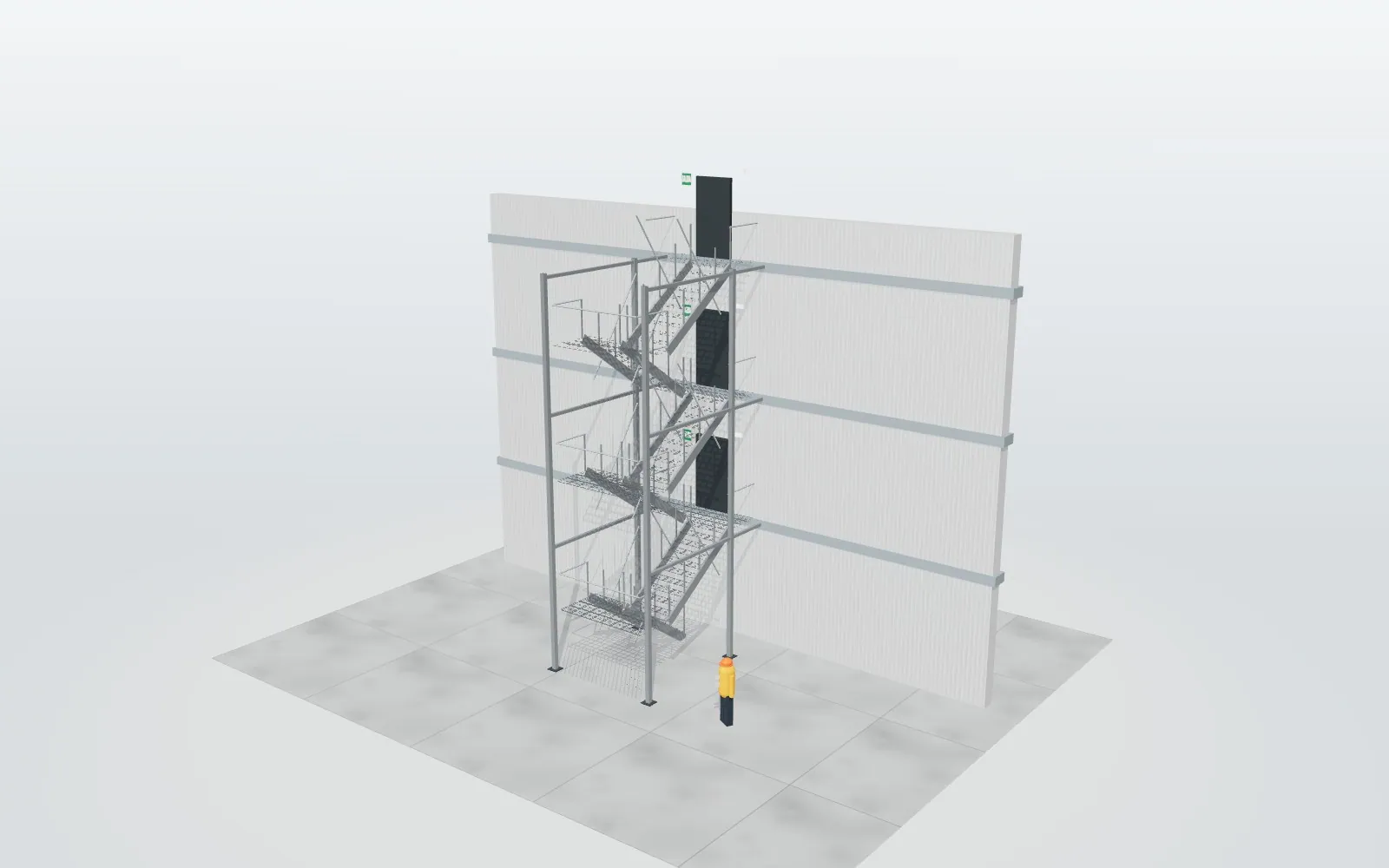

Escalera exterior de emergencia
Plantas, tramos, barandilla, apoyo, cubierta y legalización
Ver configurador
Protecciones anticolisión de almacén
Barreras, bolardos, protectores y pasillos por tramos
Ver configurador
Celosía de lamas para fachada
Orientación, paso, perfil, color y remates sobre una fachada real
Ver configuradorPreguntas frecuentes
¿Sustituye al programa de gestión de la carpintería?
No. Pone delante del cliente y del instalador lo que hoy solo sabe hacer ese programa, y le pasa el pedido ya hecho.
¿El vallado de máquinas cumple la norma por estar configurado?
El configurador aplica las alturas y distancias de las normas y avisa cuando no se cumplen; la evaluación de riesgos de la máquina sigue siendo del fabricante o integrador.
¿Saca el despiece por paños?
Sí: paños, postes, puertas, anclajes y tornillería, con sus medidas de corte.
