Configurador de tolvas dosificadoras

Una planta de morteros dosifica aditivos en polvo a mano, saco a saco. Quiere una tolva de 2 m³ en inox, con sinfín de dosificación, pesaje y recetas, cargada desde big-bag. Le ofrecen una tolva y aparte un sinfín, sin saber si el polvo hará bóveda.

El configurador de tolva parte del producto: capacidad, forma, producto, altura de descarga, descarga, dosificación, pesaje, control, rompebóvedas, vibradores, material, carga, rejilla, cubierta, aspiración, detectores y apoyo. Calcula superficie, caudal, precisión y potencia.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyBóvedas. El polvo fino y el producto húmedo se atascan.

Con el configuradorVibradores, golpeadores o rompebóvedas se proponen según el producto.

HoyPrecisión de dosificación. Dosificar por peso a una velocidad no afina.

Con el configuradorDos velocidades o variador ajustan la precisión y la ficha la da.

HoyPolvo en la carga. Vaciar sacos o big-bags sin aspiración llena la nave de polvo.

Con el configuradorLa aspiración y la cubierta se ofrecen y se comprueban.

Véalo en marcha

El configurador de tolva en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

20 parámetros en 3 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Capacidad	Capacidad (0,5–40 m³) · Forma: Piramidal (boca cuadrada), Cónica (boca redonda), Asimétrica · Producto: Granulado, Polvo fino, Húmedo / pegajoso, Árido grueso · Altura de la boca de descarga (500–3.000 mm) · Tolvas iguales (1–8 ud)
Descarga y dosificación	Descarga: Sinfín dosificador, Canal vibrante, Cinta extractora, Compuerta neumática · Dosificación: Una velocidad, Dos velocidades (grueso + fino), Variador de frecuencia · Pesaje por células de carga · Control: Indicador de peso con consigna, PLC con recetas y pantalla, PLC integrado en MES / ERP · Agitador rompebóvedas · Vibradores de pared · Golpeadores neumáticos · Material: Acero pintado, Galvanizado, Inox 304, Acero antidesgaste
Carga, acceso y apoyo	Cómo se carga: Carretilla con volteador de cajas, Big-bag en estructura de descarga, Cinta o elevador, Sacos a mano · Rejilla de protección superior · Cubierta con boca de carga · Plataforma de acceso perimetral · Aspiración de polvo en la carga · Detectores de nivel máximo y mínimo · Apoyo: Patas, Empotrada a nivel de suelo, Sobre estructura elevada

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

Tolva dosificadora con pesaje · Recepción de áridos — **Recepción de áridos**20 m³ piramidal en acero antidesgaste, cinta extractora, foso y rejilla, carga con pala

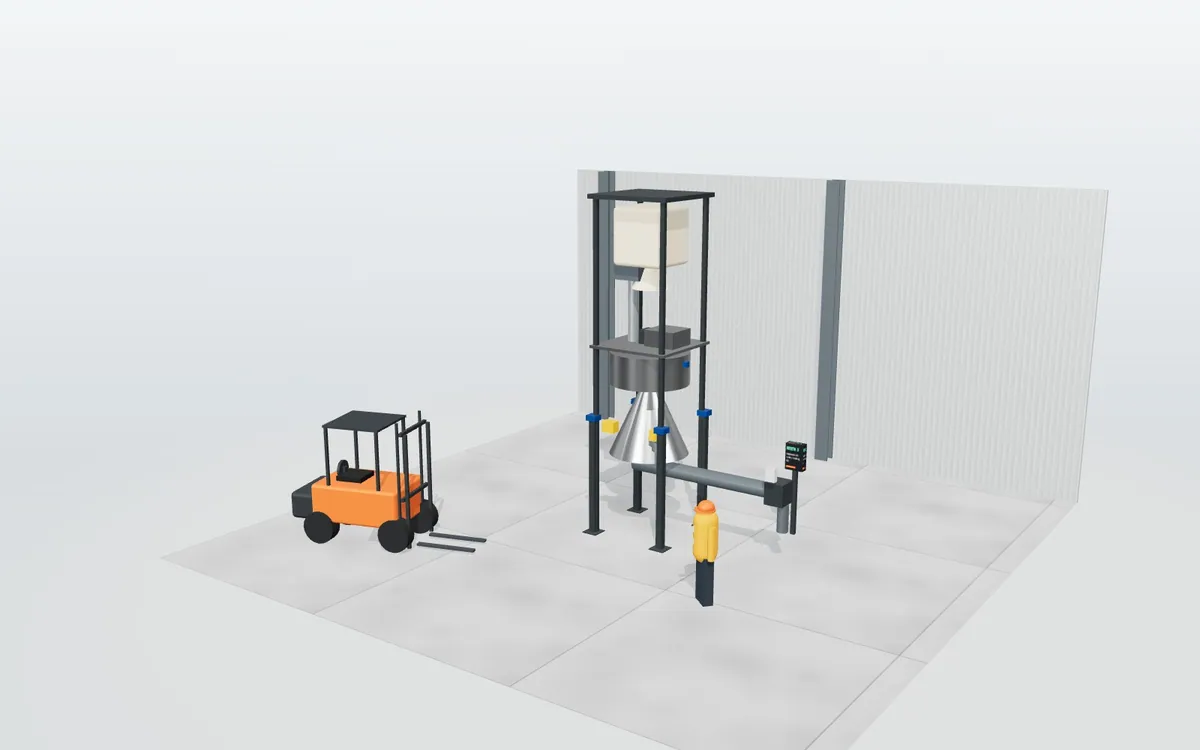

Tolva dosificadora con pesaje · Dosificador de polvo — **Dosificador de polvo**2 m³ cónica en inox, sinfín con variador, pesaje, recetas en PLC, vibradores, cubierta y aspiración, carga de big-bag

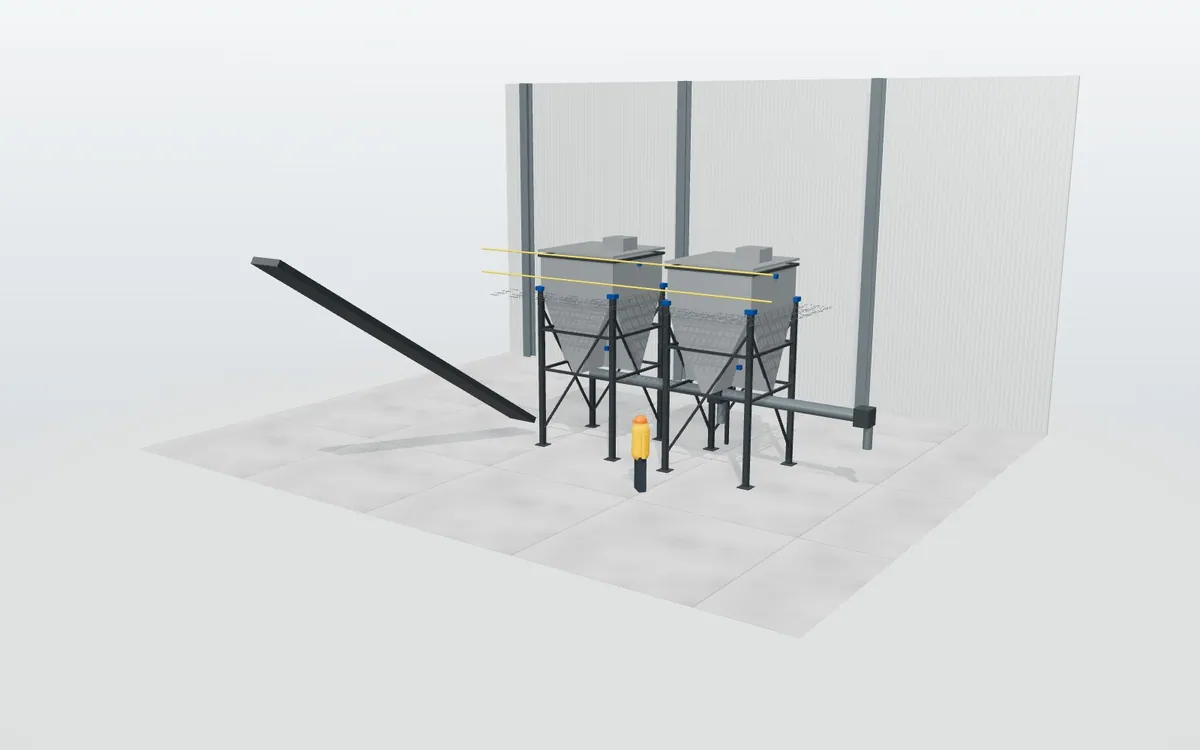

Tolva dosificadora con pesaje · Tolva de pellet para envasado — **Tolva de pellet para envasado**6 m³ piramidal galvanizada sobre estructura, sinfín a dos velocidades con pesaje, carga por elevador

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoDescarga adecuada al producto
AvisoDosificar por peso a una velocidad: ±1 %; dos velocidades o variador afinan
AvisoBoca a más de 3,5 m: la carretilla no llega; foso o cinta

Qué sale

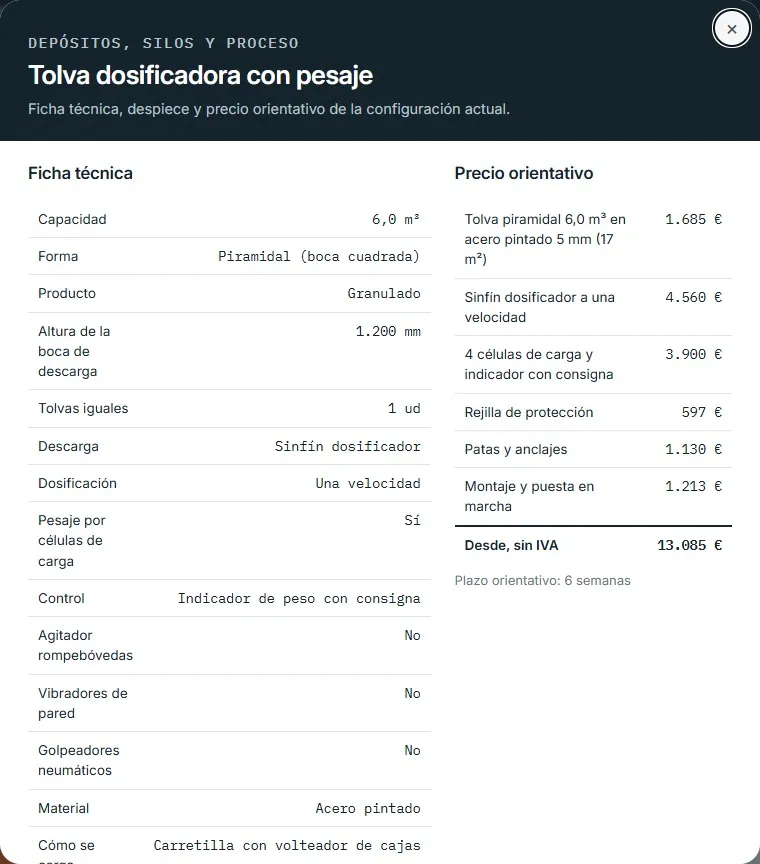

Tolva dosificadora con pesaje · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

Tolva dosificadora con pesaje · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
CHA-S235-5	Chapa s235 5 mm (m²)	18	39,25
REF-UPN	Refuerzos UPN 120 (m)	17	13,4
PAT-120	Pata tubo 120 × 120	4	37,18
DES-SIN	Sinfín dosificador	1	183,76
CEL-CAR	Célula de carga + kit	4	1,5
CTL-IND	Indicador de peso	1	1,5
REJ-2125	Rejilla de protección	1	126,48
ANC-M20	Anclaje M20	16	0,3

Ficha técnica (valores por defecto)

Dato	Valor
Capacidad	6,0 m³ ≈ 4 t
Boca superior	2.125 × 2.125 mm
Ángulo de pared	≈ 61° (aristas 55°)
Caudal de descarga	48 m³/h regulable
Precisión de dosificación	±1 %
Peso en vacío	1.406 kg
Potencia instalada	2,4 kW

El 3D por dentro

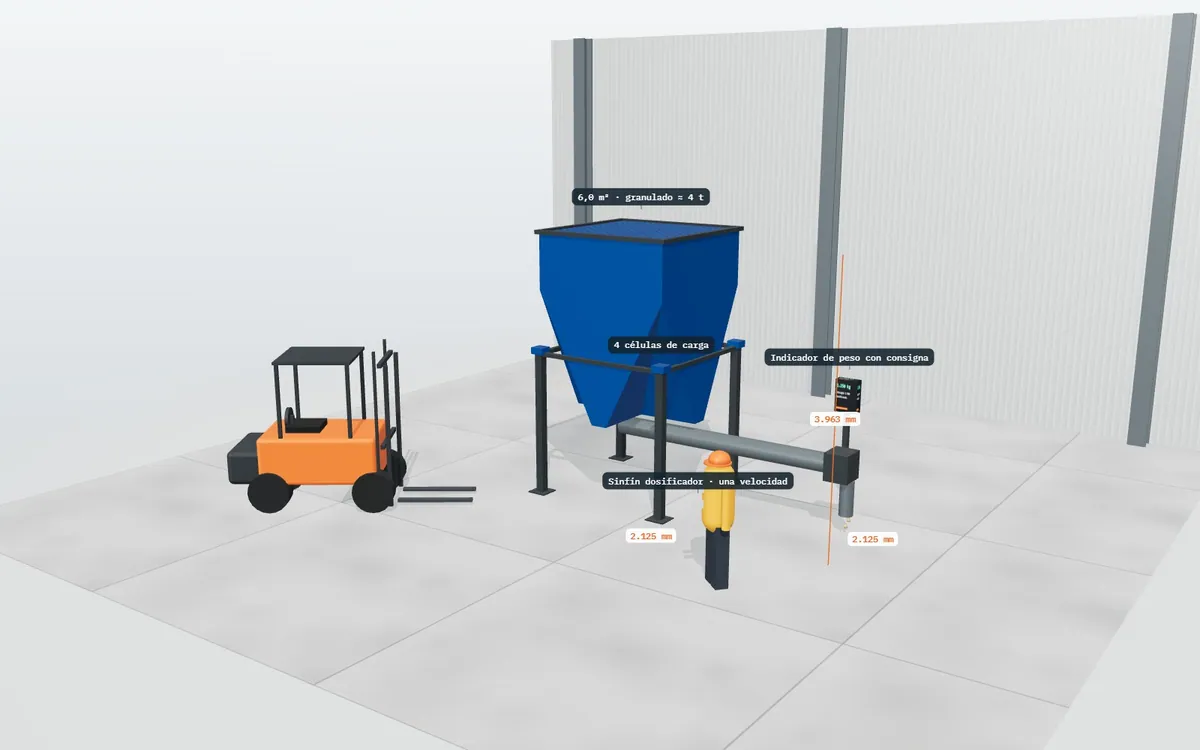

Tolva dosificadora con pesaje · cotas y etiquetas — **Cotas y etiquetas**

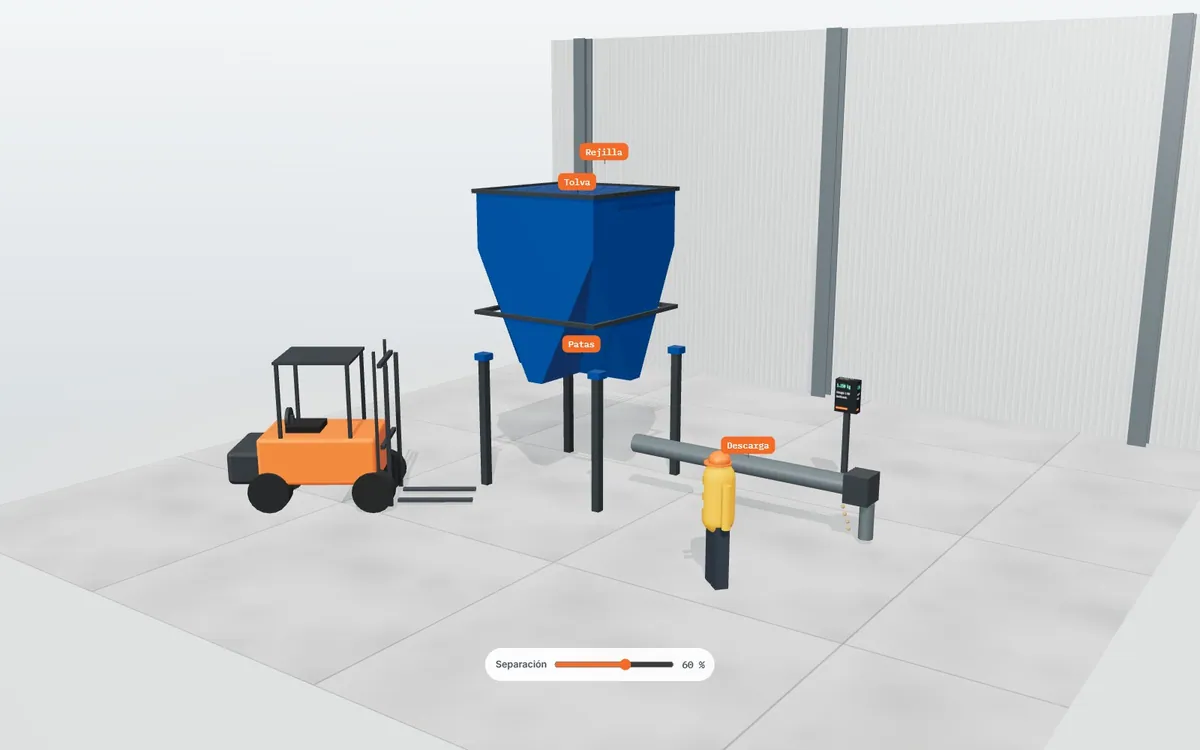

Tolva dosificadora con pesaje · vista explosionada — **Vista explosionada**

Tolva dosificadora con pesaje · animación — **Animación: dosificar**

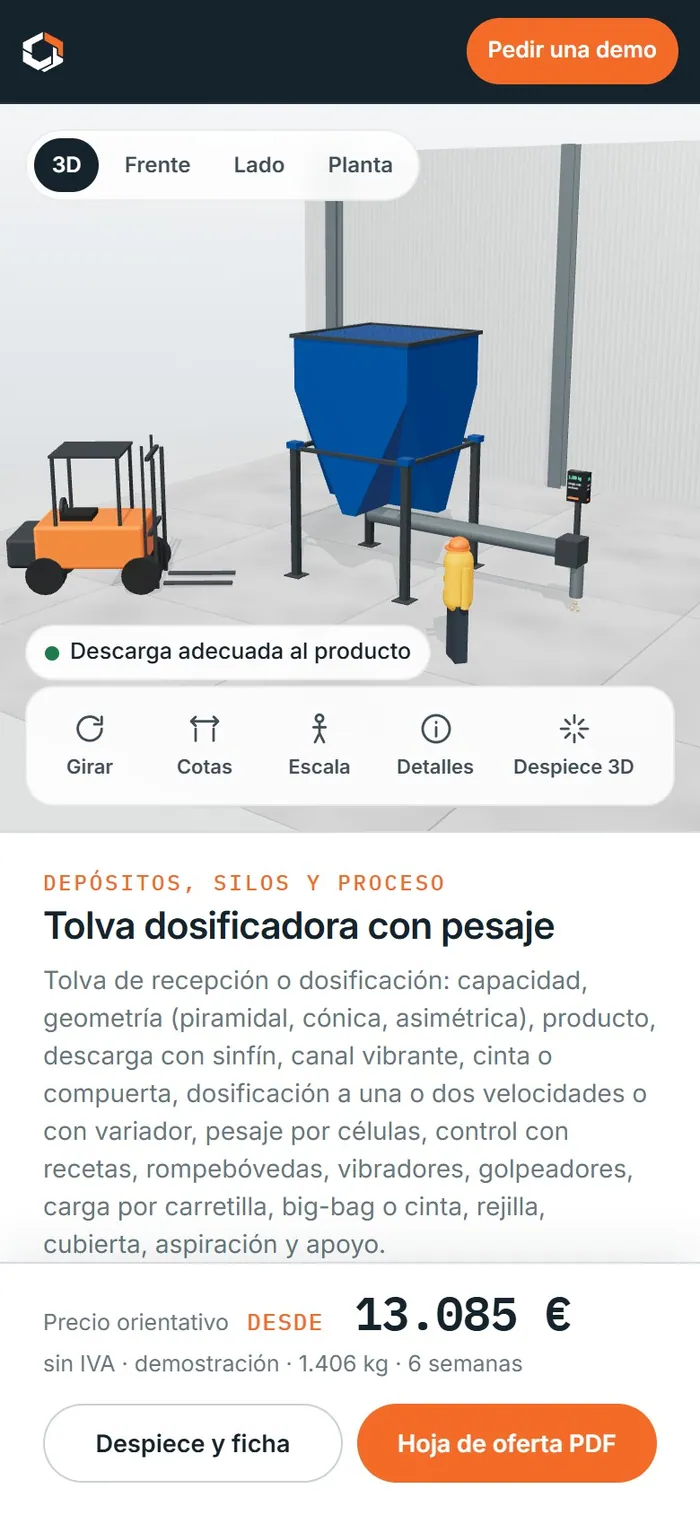

Tolva dosificadora con pesaje · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Tolva dosificadora con pesaje

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de tolvas y equipos de dosificación.
Ingenierías de procesos de sólidos.
Plantas de morteros, piensos, plásticos y alimentación.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de silos y depósitos: volumen, chapa y reglasQué calcula un configurador de silos, depósitos de proceso, tolvas y big-bag: volumen y toneladas por producto, chapa, accesorios, ATEX y normas de referencia.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula la precisión?

Sí, según la descarga y el tipo de dosificación.

¿Incluye recetas?

Sí, con PLC o integración con el sistema de gestión.

¿Se puede cargar desde big-bag?

Sí, con estructura de descarga y polipasto.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
