Configurador de equipos de bombeo compactos

Una planta necesita un grupo de presión de 80 m³/h a 40 m con dos bombas en servicio y una de reserva, variadores, colectores en inox y caudalímetro. El fabricante de skids tarda una semana en devolver la oferta porque calcula potencias, diámetros y valvulería a mano.

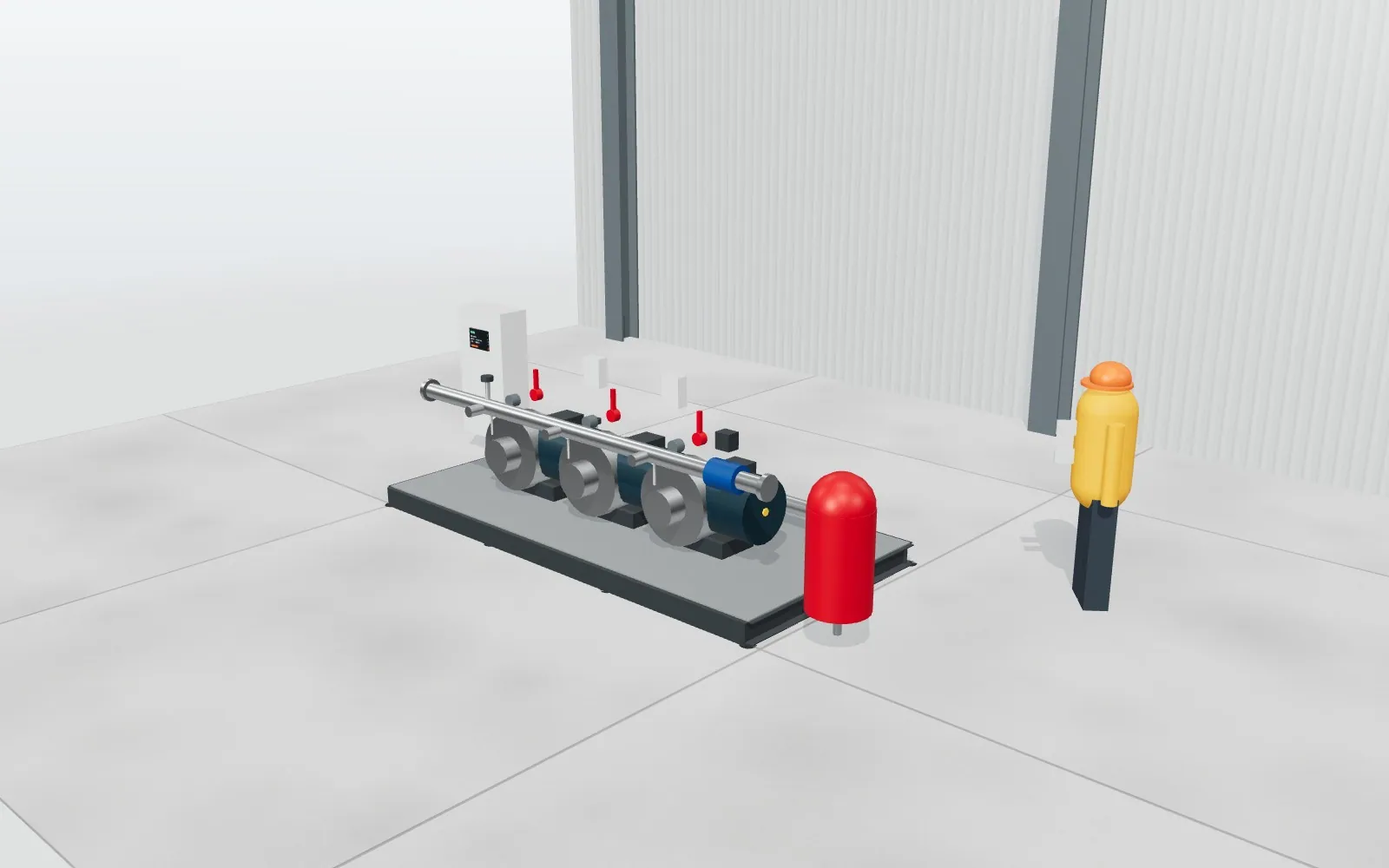

El configurador de bombeo lo calcula con los datos del proceso: caudal, altura, fluido, configuración, unidades, tipo de bomba, control, tensión, vaso, filtro, material, válvulas, by-pass, instrumentación, cuadro, PLC, ATEX, cubierta exterior y ensayo FAT. Da potencia, diámetro de colectores, velocidad, medidas y peso.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyPotencia y diámetros a mano. Cada caudal y altura obliga a recalcular bombas y colectores.

Con el configuradorLa potencia por bomba, el diámetro y la velocidad en colectores salen al momento.

HoyFluido y materiales. Un químico en acero al carbono no dura.

Con el configuradorEl material y el tipo de bomba se comprueban con el fluido.

HoyReserva y arranque. Sin reserva o con arranque directo en potencias altas, problemas.

Con el configuradorReserva y tipo de arranque se comprueban y avisan.

Véalo en marcha

El configurador de skid de bombeo en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

22 parámetros en 3 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Hidráulica	Caudal total (5–800 m³/h) · Altura manométrica (10–160 m) · Fluido (6 opciones) · Configuración (5 opciones) · Skids iguales (1–6 ud)
Equipos	Tipo de bomba (5 opciones) · Control: Arranque directo, Arrancador suave, Variador por presión o caudal · Tensión: 400 V, 690 V · Vaso de expansión / depósito de presión · Filtro de aspiración en Y · Material de colectores: Acero al carbono pintado, Inox 304, Inox 316 · Válvulas de corte: Mariposa, Compuerta, Bola (químico) · By-pass manual
Instrumentación y cuadro	Caudalímetro electromagnético · Transmisores de presión · Manómetros en cada bomba · Antivibratorios y manguitos · Cuadro eléctrico integrado en el skid · PLC con pantalla y comunicación · Ejecución ATEX (zona 2) · Cubierta antilluvia para exterior · Ensayo FAT con curva certificada

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

Equipo de bombeo compacto (skid) · Grupo de presión de proceso — **Grupo de presión de proceso**80 m³/h a 40 m, 2 + 1 centrífugas con variadores, inox 304, caudalímetro y FAT

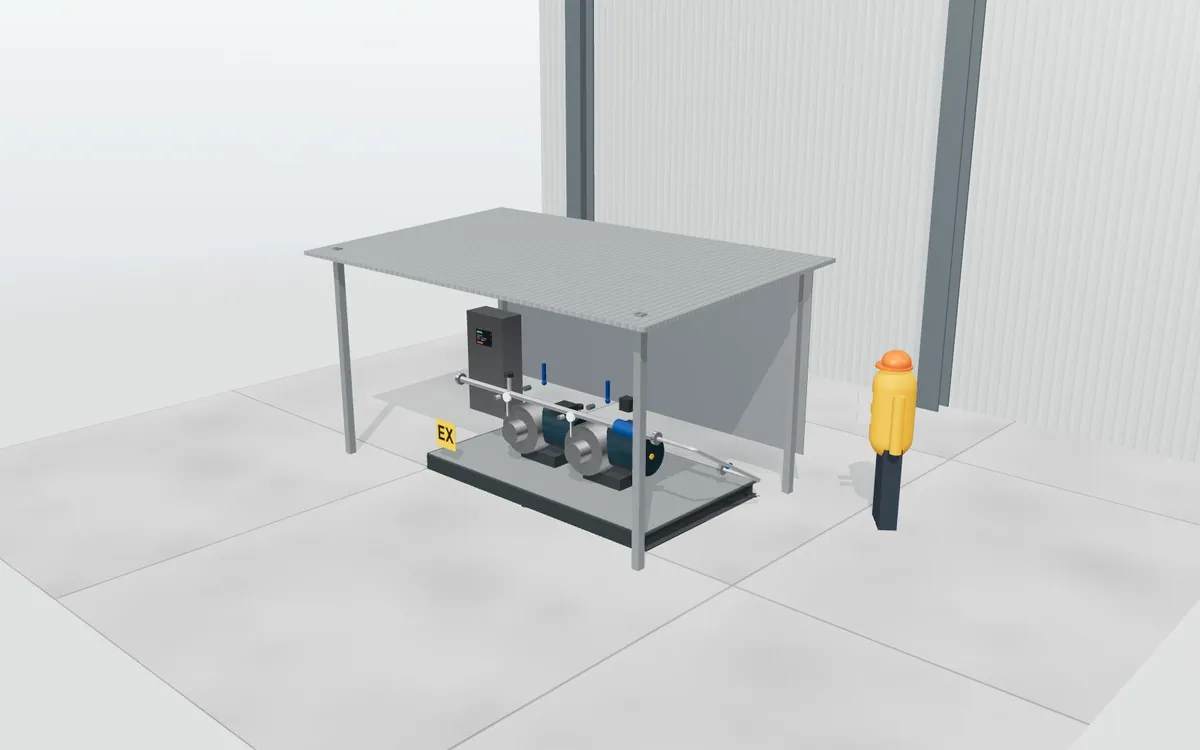

Equipo de bombeo compacto (skid) · Trasiego químico ATEX — **Trasiego químico ATEX**20 m³/h a 30 m, 1 + 1 en inox 316, ATEX, PLC y cubierta de exterior

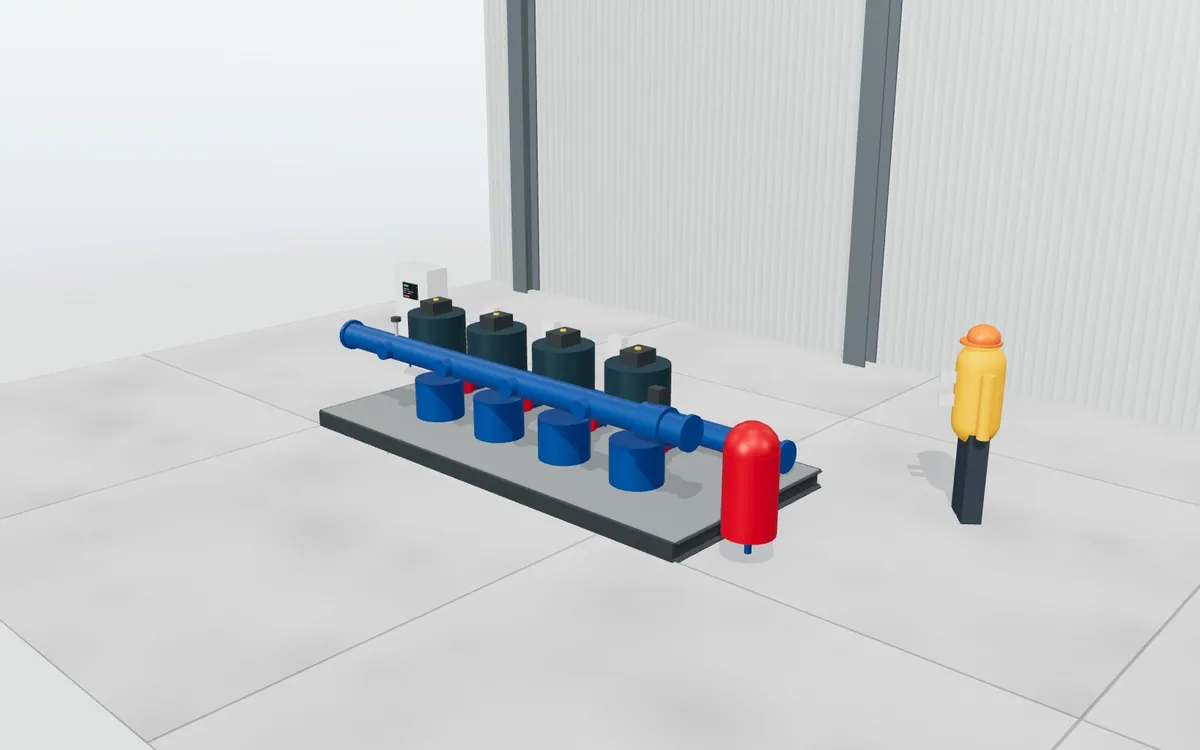

Equipo de bombeo compacto (skid) · Circuito de refrigeración — **Circuito de refrigeración**300 m³/h a 25 m, 3 + 1 in-line con variadores, acero pintado, 400 V

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoMateriales compatibles con el fluido

Qué sale

Equipo de bombeo compacto (skid) · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

Equipo de bombeo compacto (skid) · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
BOM-CEN-6,1	Bomba centrifuga 6,1 kW	3	61,33
COL-DN125	Colector DN125 (m)	13	27,5
VAL-MAR-DN88	Válvula de mariposa	6	10
VAL-RET-DN88	Válvula de retención	3	7,5
BRI-DN125	Brida	16	5
VAS-300	Depósito de presión 300 l	1	45
FIL-Y-DN125	Filtro en Y	1	12,5
CAU-EM-DN125	Caudalímetro	1	11,25

Ficha técnica (valores por defecto)

Dato	Valor
Caudal / altura	80 m³/h · 40 m
Bombas en servicio / reserva	2 / 1
Potencia por bomba	6,1 kW
Potencia instalada	18,2 kW · 400 V
Velocidad en colectores	1,8 m/s
Medidas del skid	3.900 × 1.850 × 1.400 mm
Peso	1.122 kg
Ejecución	estándar

El 3D por dentro

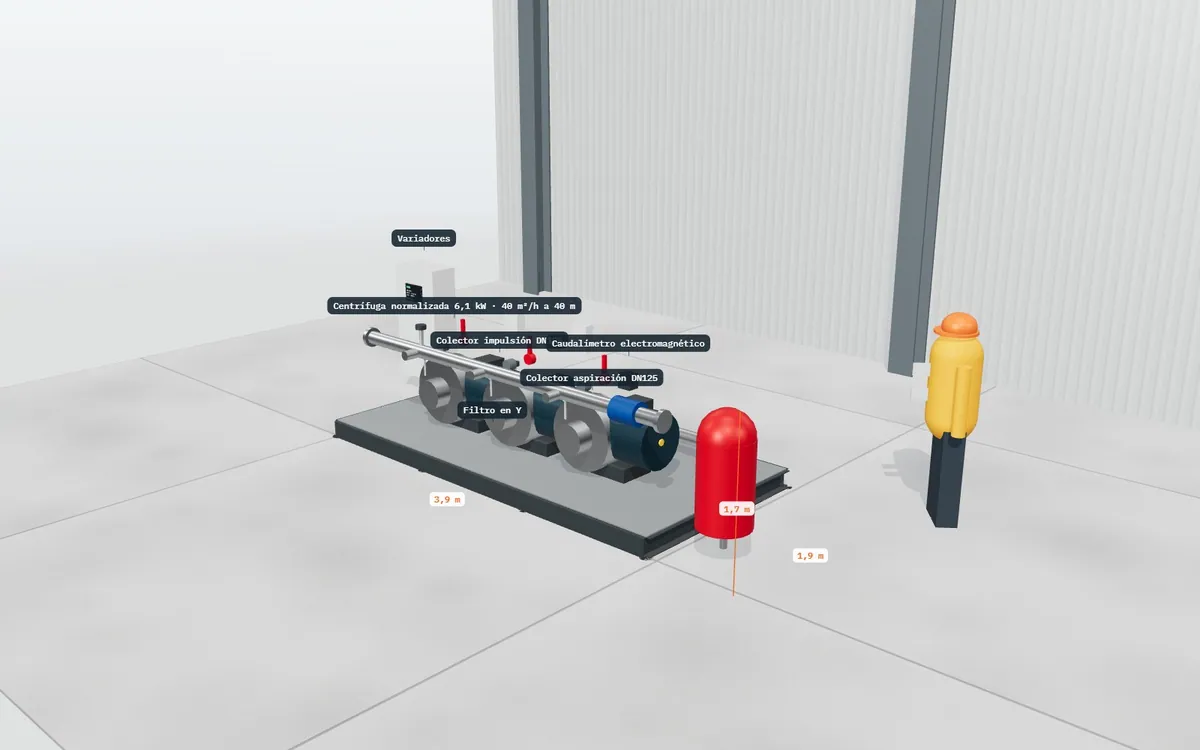

Equipo de bombeo compacto (skid) · cotas y etiquetas — **Cotas y etiquetas**

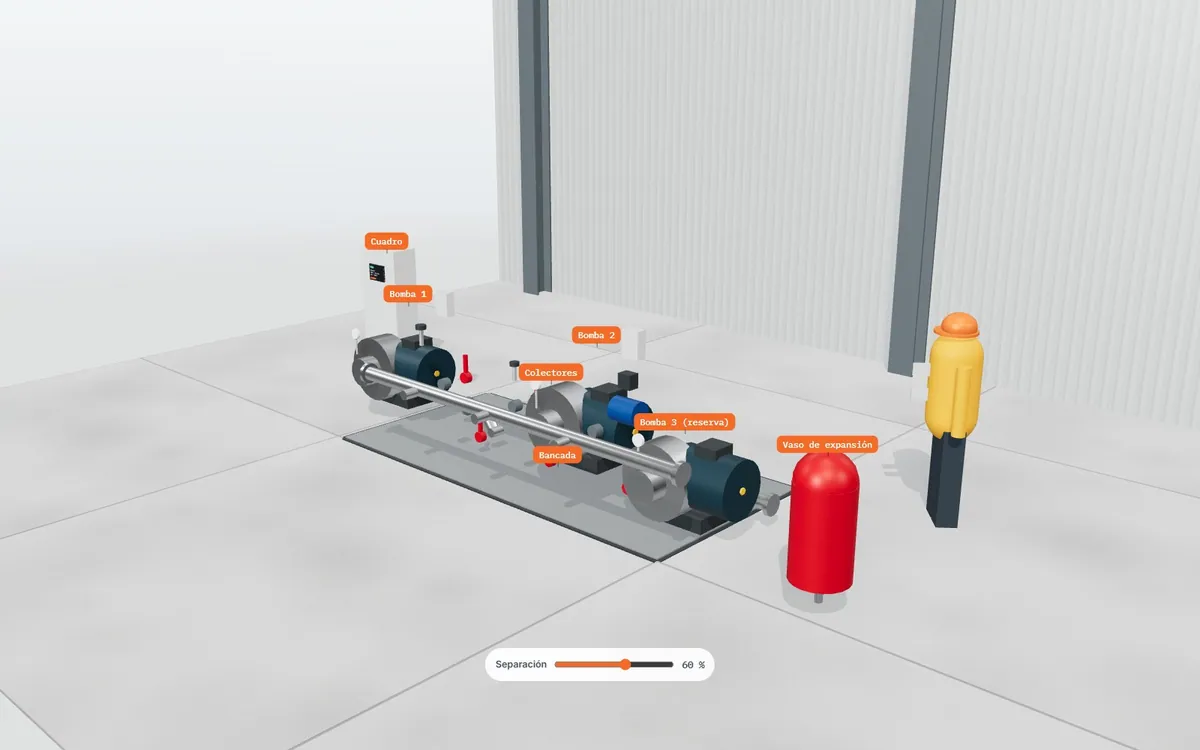

Equipo de bombeo compacto (skid) · vista explosionada — **Vista explosionada**

Equipo de bombeo compacto (skid) · animación — **Animación: bombear**

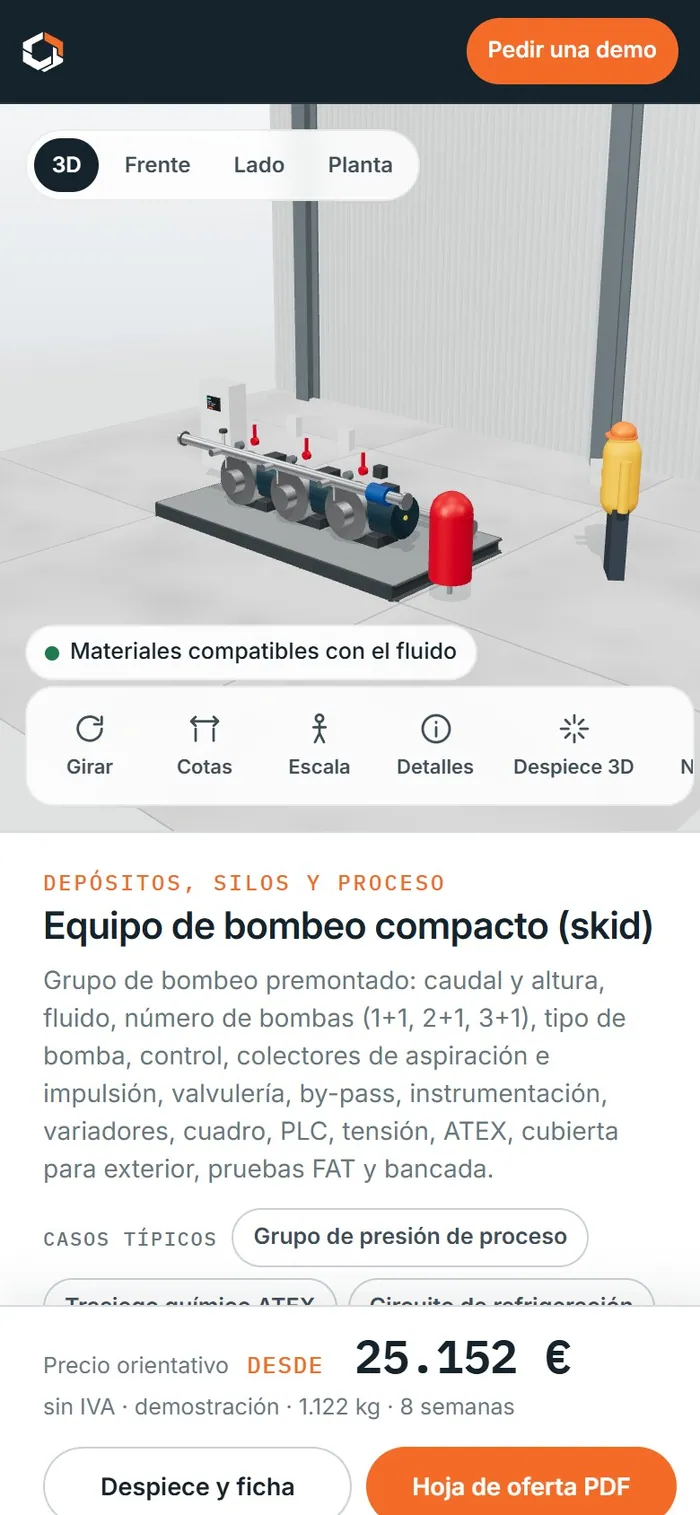

Equipo de bombeo compacto (skid) · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Equipo de bombeo compacto (skid)

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de equipos de bombeo y skids.
Ingenierías de proceso y agua.
Integradores de plantas industriales.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de silos y depósitos: volumen, chapa y reglasQué calcula un configurador de silos, depósitos de proceso, tolvas y big-bag: volumen y toneladas por producto, chapa, accesorios, ATEX y normas de referencia.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula el diámetro de colectores?

Sí, para una velocidad de diseño de unos 2 m/s.

¿Incluye bombas de reserva?

Sí: 1+1, 2+1, 3+1 o 4+1.

¿Contempla ATEX?

Sí, con bombas y cuadro en ejecución ATEX.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
