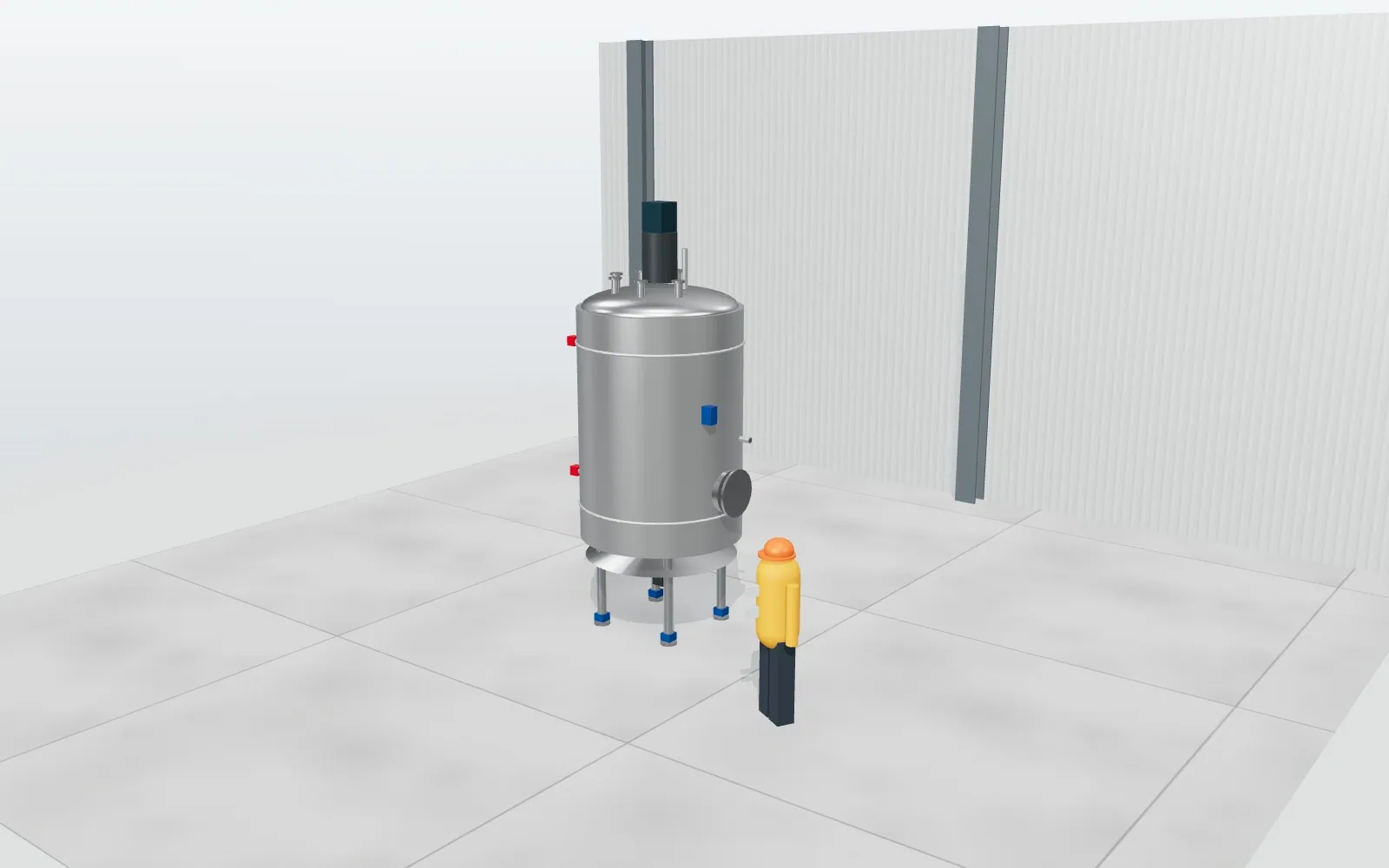

Configurador de depósitos de proceso en acero inoxidable

Una bodega amplía con dos fermentadores de 10.000 l: cono de fondo, camisa de refrigeración, aislamiento, bola de limpieza y boca de hombre. Una planta química pide un reactor de 5.000 l a 6 bar con agitador de turbina. Cada depósito es un plano nuevo y una semana de oficina técnica.

El configurador de depósito lo resuelve con el proceso: volumen, proporción, fondo, techo, unidades, material, agitador, camisa, serpentín, aislamiento, presión, temperatura, acabado interior, CIP, boquillas, boca de hombre, instrumentación, apoyo, pruebas y documentación. Calcula dimensiones, espesor, superficie de intercambio y pesos.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyPresión y geometría. A presión no vale un techo plano ni un depósito abierto.

Con el configuradorFondo y techo se comprueban con la presión de diseño y avisa si no corresponden.

HoyAgitación mal elegida. Una turbina sin deflectores hace vórtice; un ancla en depósito esbelto no mezcla.

Con el configuradorEl tipo de agitador se comprueba con la geometría y avisa.

HoyDocumentación. Certificados, radiografías y pruebas se olvidan en la oferta.

Con el configuradorPruebas, radiografía y dossier se eligen con su precio.

Véalo en marcha

El configurador de depósito en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

26 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Volumen	Volumen útil (500–100.000 l) · Proporción alto/diámetro: 1 : 1, 1,5 : 1, 2 : 1, 3 : 1 · Fondo: Cónico 15°, Toriesférico, Plano inclinado · Techo: Toriesférico cerrado, Plano con registro, Abierto con tapa · Depósitos iguales (1–8 ud)
Proceso	Material: AISI 304, AISI 316L, Dúplex 2205 · Agitador (5 opciones) · Camisa térmica: Sin camisa, Media caña (hoyuelos), Doble pared · Serpentín interior · Aislamiento con forro inox · Presión de diseño: Atmosférico, 3 bar, 6 bar, 10 bar · Temperatura de trabajo: 0 a 10 °C, Ambiente, Hasta 90 °C, Hasta 140 °C · Acabado interior: Laminado 2B, Pulido sanitario Ra 0,8, Electropulido Ra 0,4
Accesorios	Bola de limpieza CIP · Boquillas de proceso (2–16 ud) · Boca de hombre lateral · Nivel, temperatura y pesaje · Mirilla con luz · Deflectores rompeolas · Válvula de fondo sanitaria · Toma de muestras · Apoyo: 4 patas con pie regulable, Faldón, Horizontal sobre cunas · Escalera y plataforma de acceso
Pruebas y documentación	Pruebas: Prueba hidráulica, Hidráulica + radiografía 10 %, Hidráulica + radiografía 100 % · Dossier con certificados 3.1 y planos as-built · Transporte e instalación

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

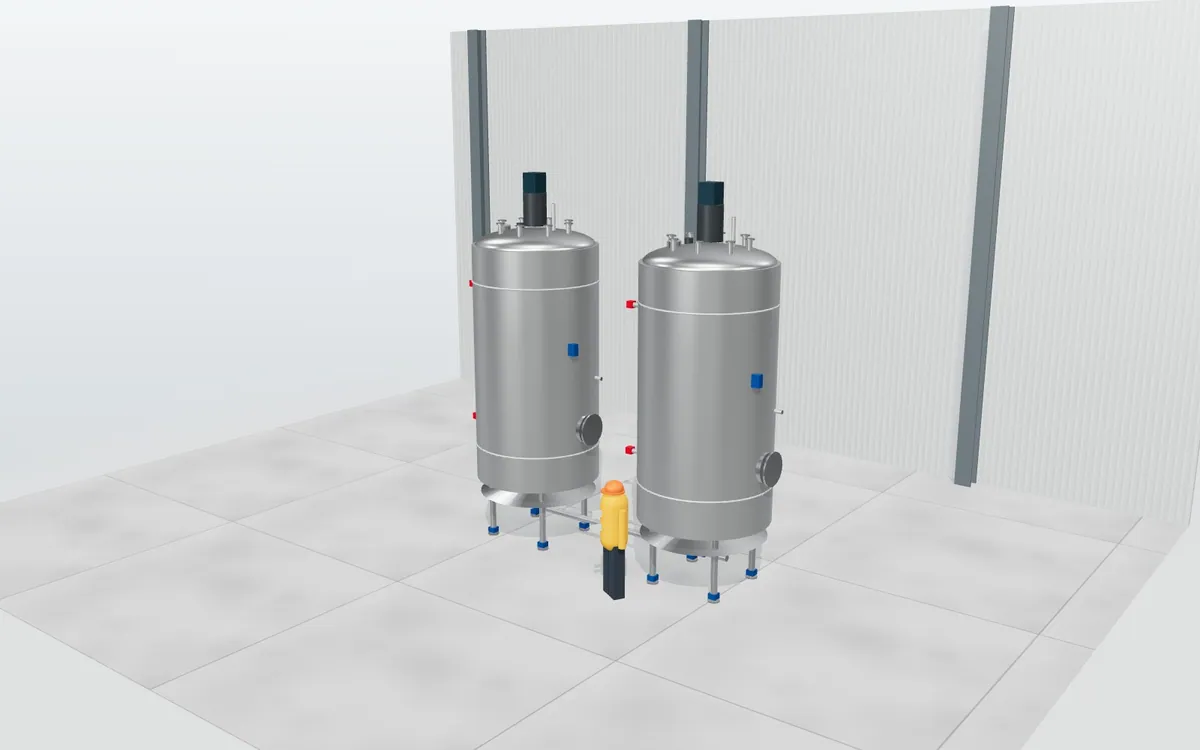

Depósito de proceso en inox · Fermentador alimentario — **Fermentador alimentario**10.000 l en 304, hélice, camisa de media caña, aislado, CIP y pulido sanitario

Depósito de proceso en inox · Reactor químico — **Reactor químico**5.000 l en 316L, turbina, doble camisa, 6 bar, 140 °C, serpentín y electropulido

Depósito de proceso en inox · Almacenamiento — **Almacenamiento**30.000 l en 304, sin agitador, techo plano con registro, faldón y nivel

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoTecho compatible con la presión

Qué sale

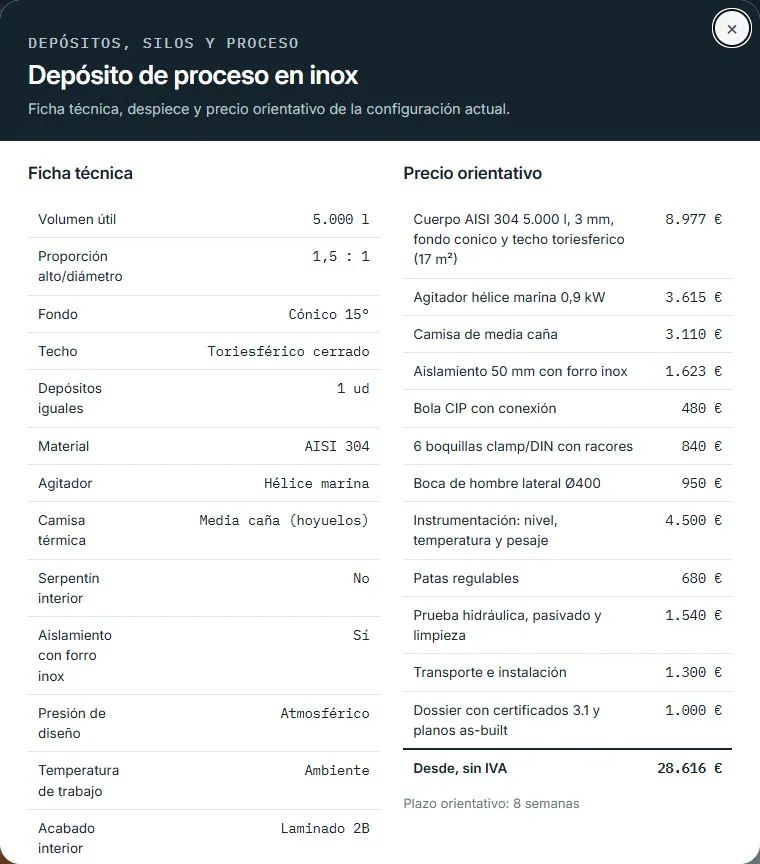

Depósito de proceso en inox · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

Depósito de proceso en inox · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
CHA-304-3	Chapa AISI 304 3 mm (m²)	19	24
FON-CONI	Fondo conico Ø1.619	1	59,29
TEC-TORI	Techo toriesferico Ø1.619	1	54,35
AGI-HEL	Agitador helice 0,9 kW	1	65,44
CAM-MED	Camisa (m²)	12	12
AIS-50	Aislamiento + forro (m²)	17	4,5
CIP-BOL	Bola CIP	1	1,2
BOQ-CLP	Boquilla clamp	6	0,6

Ficha técnica (valores por defecto)

Dato	Valor
Diámetro × altura de virola	1.619 × 2.429 mm
Espesor de chapa	3 mm
Volumen geométrico	5.600 l
Superficie de chapa	17 m²
Potencia de agitación	0,9 kW
Superficie de intercambio	12 m²
Peso en vacío / lleno	916 / 5.916 kg
Normativa	Depósito atmosférico · EHEDG

El 3D por dentro

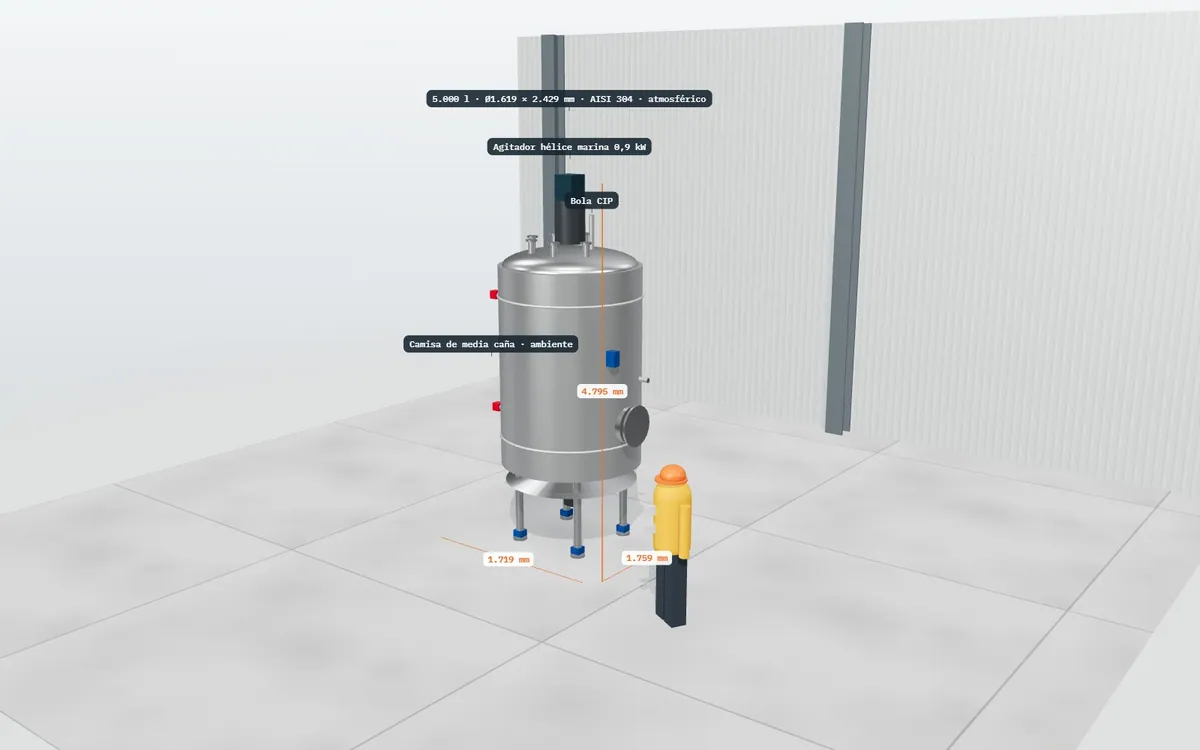

Depósito de proceso en inox · cotas y etiquetas — **Cotas y etiquetas**

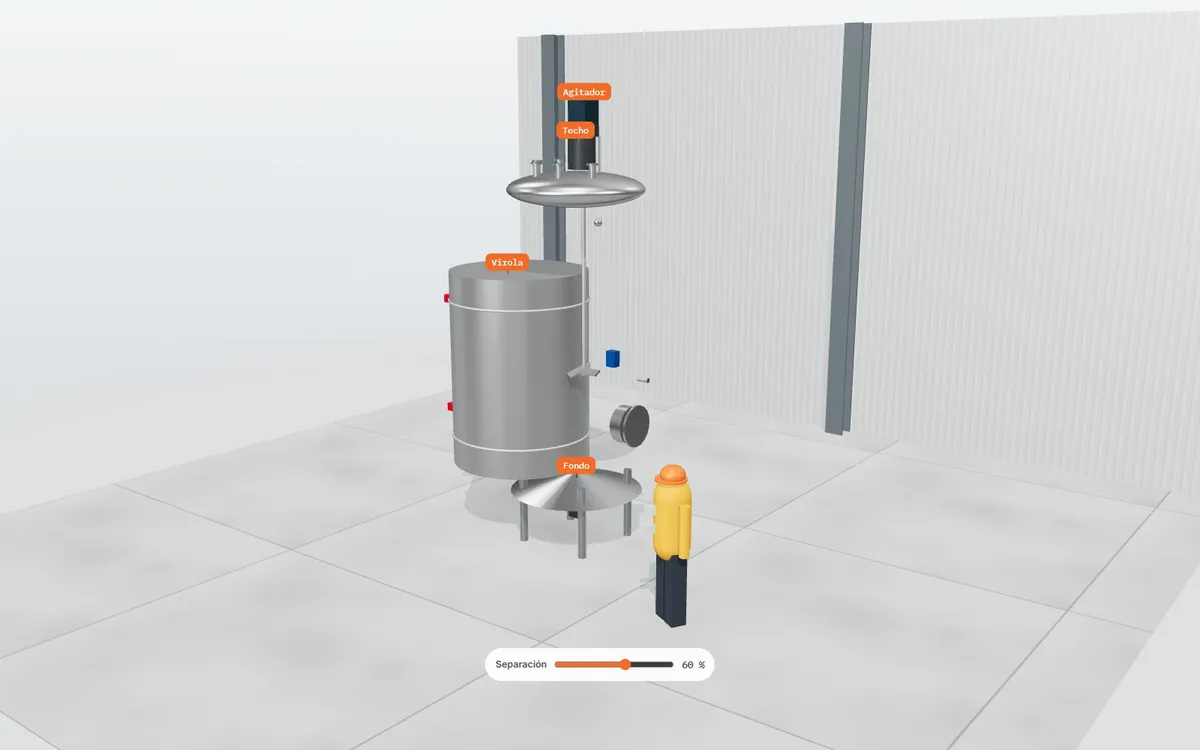

Depósito de proceso en inox · vista explosionada — **Vista explosionada**

Depósito de proceso en inox · animación — **Animación: agitar**

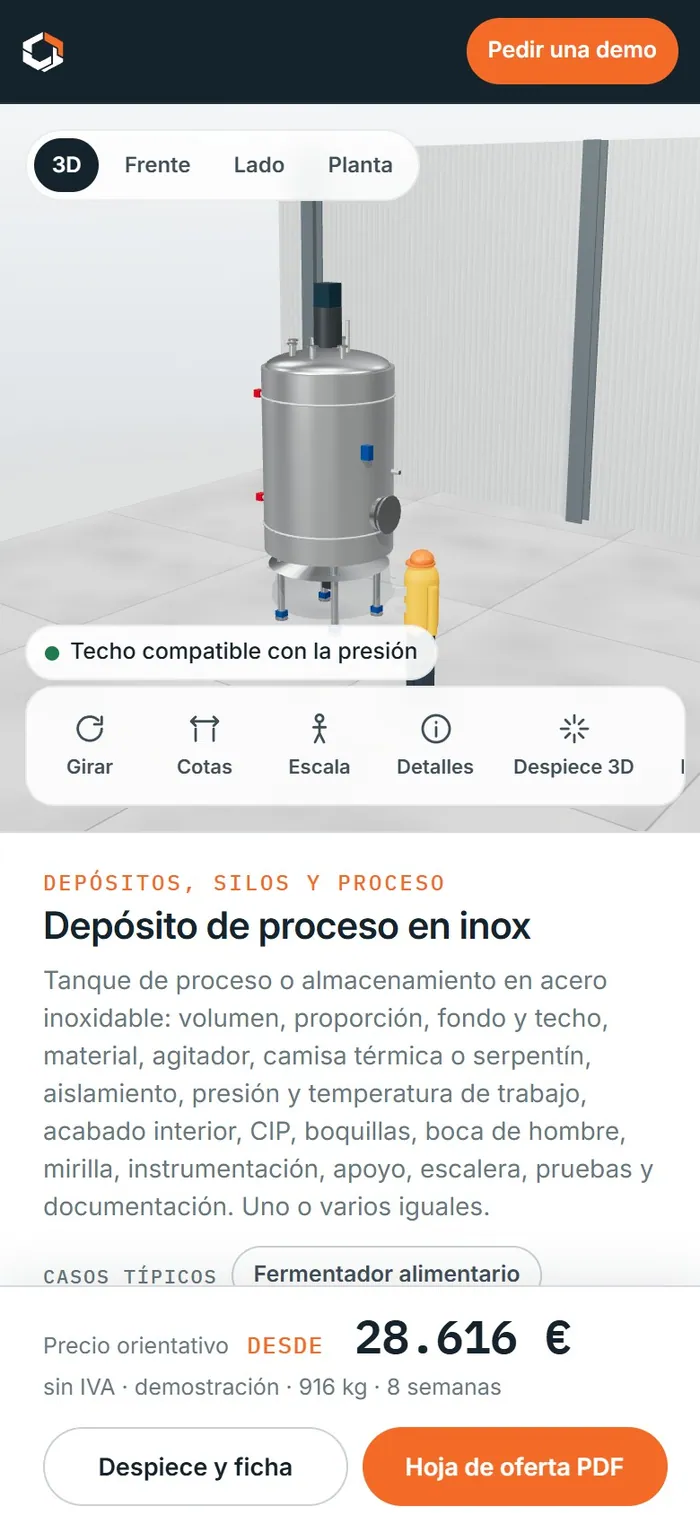

Depósito de proceso en inox · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Depósito de proceso en inox

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Calderería inox para alimentación, química y farmacia.
Ingenierías de proceso.
Bodegas, lácteas y plantas químicas.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de silos y depósitos: volumen, chapa y reglasQué calcula un configurador de silos, depósitos de proceso, tolvas y big-bag: volumen y toneladas por producto, chapa, accesorios, ATEX y normas de referencia.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Calcula el espesor de chapa?

Da un espesor orientativo según diámetro y presión.

¿Incluye acabado sanitario?

Sí: 2B, pulido Ra 0,8 o electropulido Ra 0,4.

¿Sirve para varios depósitos?

Sí, con colector común y descuento por unidades.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
