Configurador de montacargas industriales

Una empresa con entreplanta sube cajas por una escalera de mano y baja palés con la carretilla estirada al máximo. Quiere un montacargas de 1.000 kg con una parada a 3,5 m, pero no sabe si le vale una plataforma, si necesita foso ni qué puertas pide la normativa.

El configurador de montacargas lo concreta: carga, recorrido, paradas, tipo (plataforma, cabina, elevador de palés o de columna), medidas, puertas, embarque, estructura, cerramiento, accionamiento, foso y seguridad. Comprueba compatibilidades y saca la estructura, las puertas y el precio.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyNormativa según el uso. Con acompañante es un ascensor de carga; sin él, una máquina. Cambia todo.

Con el configuradorEl tipo define la normativa y los elementos obligatorios, y la ficha la indica.

HoyAccionamiento según recorrido. Un hidráulico con mucho recorrido no se recomienda.

Con el configuradorEl configurador avisa cuando el accionamiento no encaja con el recorrido.

HoyPuertas y paradas. Paradas muy juntas no dejan sitio a la puerta.

Con el configuradorSe comprueba la distancia entre paradas y la altura de puerta.

Véalo en marcha

El configurador de montacargas en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

23 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Prestaciones	Capacidad (7 opciones) · Recorrido total (1.500–20.000 mm) · Paradas (además de la planta baja) (1–6 ud) · Tipo: Plataforma de carga (sin personas), Montacargas con cabina, Elevador de palés, Elevador de columna · Velocidad: 0,10 m/s, 0,15 m/s, 0,30 m/s, 0,60 m/s
Plataforma y accesos	Ancho de plataforma (800–3.000 mm) · Fondo de plataforma (1.000–4.000 mm) · Puertas: Batientes de malla, De guillotina, Automáticas correderas, Sin puertas (barreras) · Embarque: Frontal, Pasante (entrada y salida opuestas), Lateral 90° · Rampa de acceso en planta baja · Plataforma de rodillos (automática)
Estructura y accionamiento	Estructura: Autoportante metálica, En hueco de obra existente, Exterior adosada a fachada · Cerramiento: Malla metálica, Panel sándwich, Policarbonato, Sin cerramiento (solo barreras) · Accionamiento: Hidráulico, Tracción eléctrica, Piñón-cremallera · Con foso (plataforma a nivel) · Cuarto de máquinas separado
Seguridad y control	Control PLC con pantalla · Enclavamientos eléctricos en todas las puertas · Paracaídas y limitador de velocidad · Descenso de emergencia manual · Interfono y luz de emergencia · Marcado CE y legalización · Contrato de mantenimiento

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

Montacargas industrial · Entreplanta de almacén — **Entreplanta de almacén**1.000 kg, 1 parada a 3,5 m, plataforma 1.500 × 1.800, puertas batientes

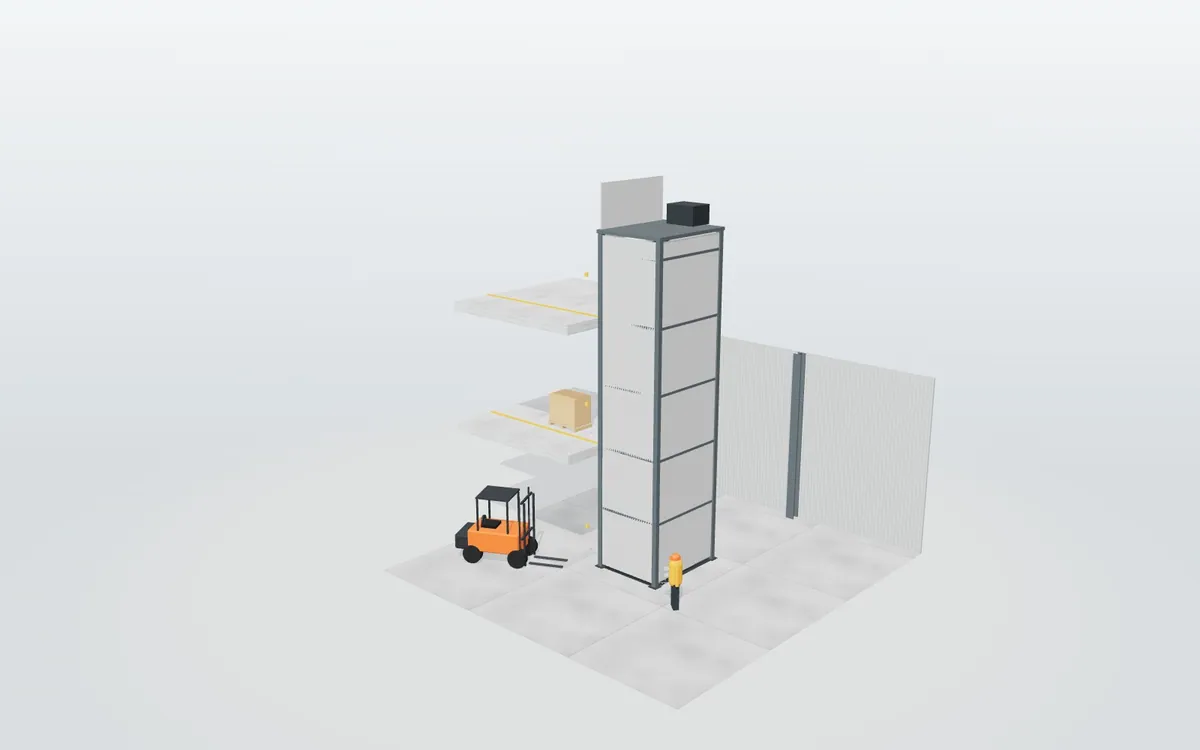

Montacargas industrial · Fábrica de 3 plantas — **Fábrica de 3 plantas**2.000 kg con cabina, 2 paradas a 8 m, puertas automáticas, tracción eléctrica

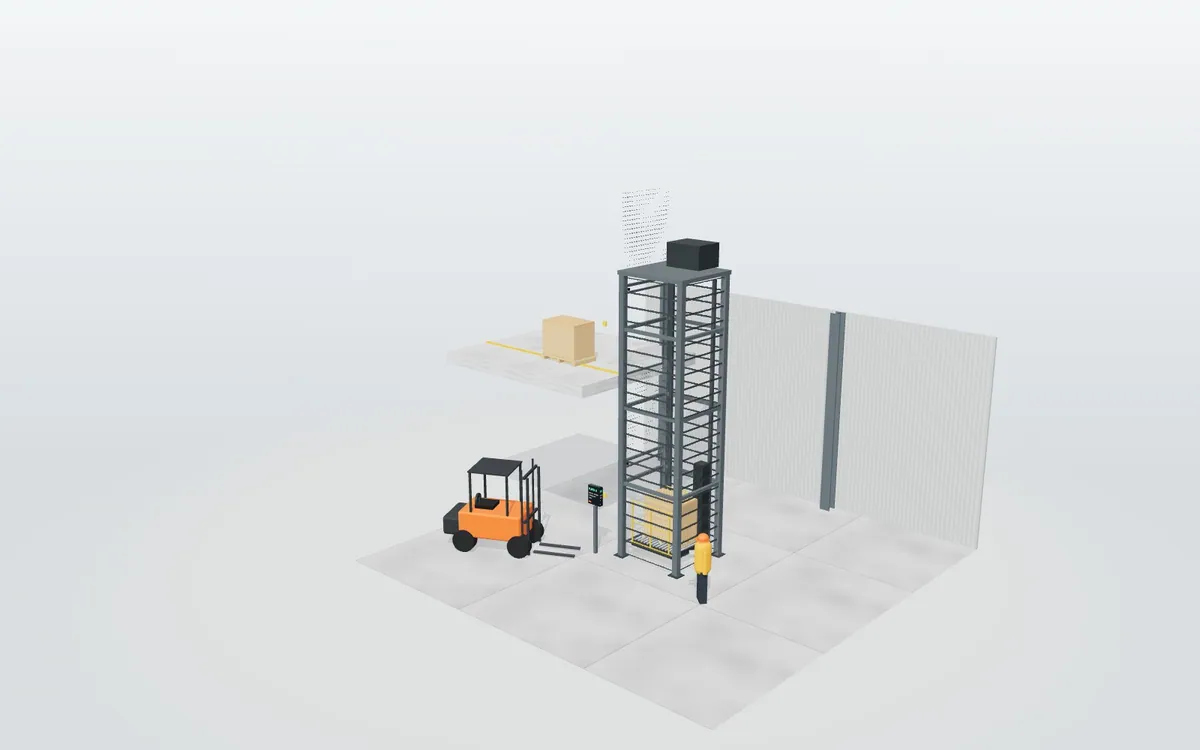

Montacargas industrial · Elevador de palés automático — **Elevador de palés automático**1.500 kg, 1 parada a 4,5 m, rodillos integrados y control PLC

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoAccionamiento compatible con el recorrido
AvisoSin foso ni rampa: escalón de 30 cm en planta baja
AvisoCabina con acompañante: 0,3 m/s o más para no eternizar el viaje

Qué sale

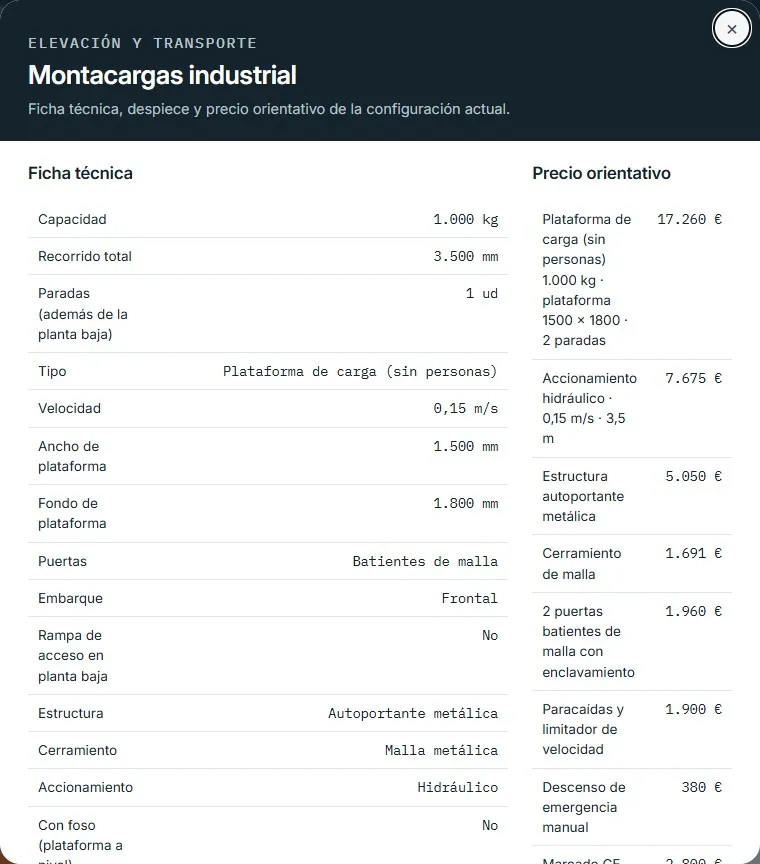

Montacargas industrial · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

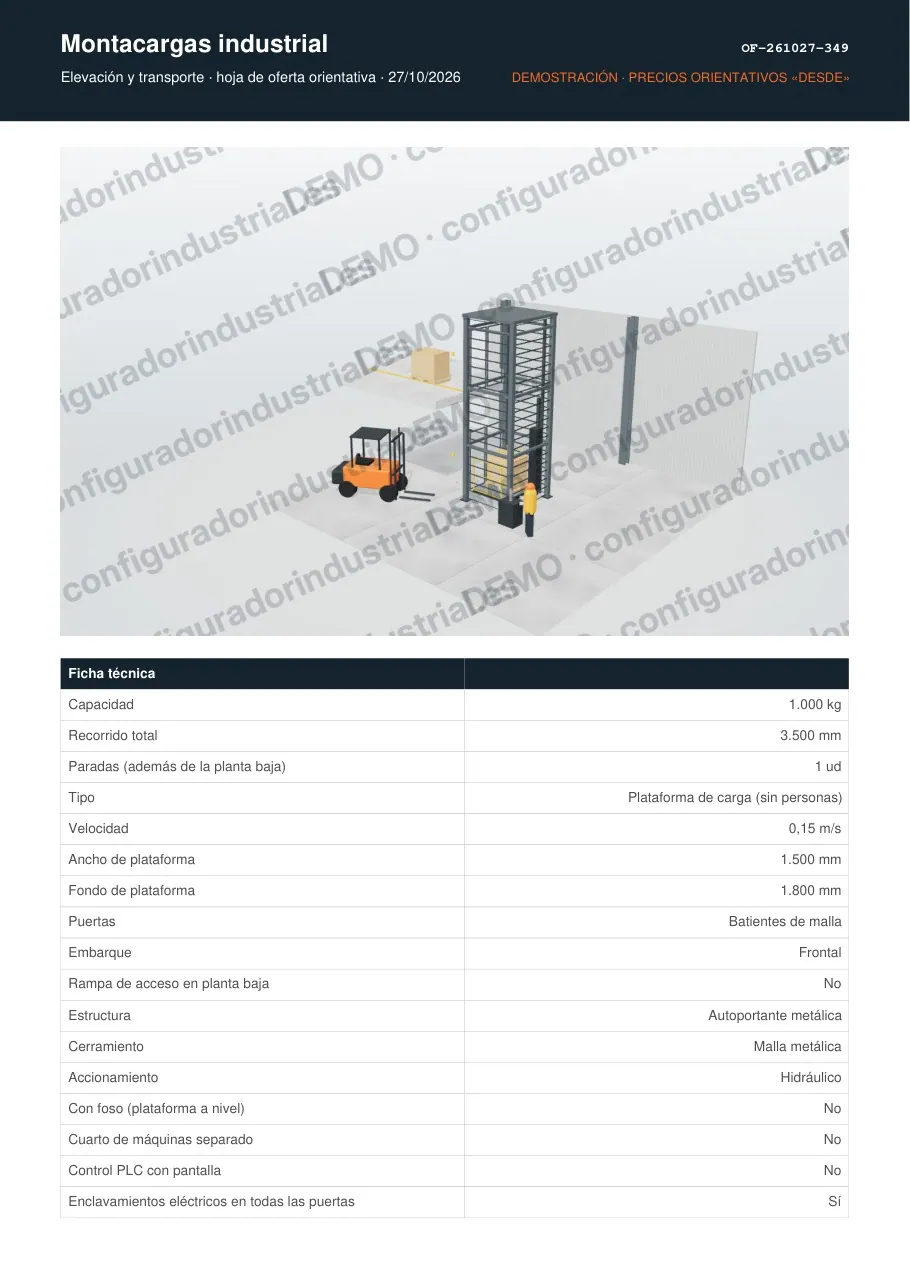

Montacargas industrial · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
PLT-1500x1800	Plataforma plataforma 1500 × 1800	1	309,5
GUI-6.400	Guía (m)	13	9,5
EST-150	Montante tubo 150 × 150 (m)	26	22
ARR-EST	Travesaño de arriostrado	12	12,21
ACC-HID	Cilindro + grupo hidráulico	1	170
CER-MAL	Cerramiento (m²)	40	4
PTA-BAT	Puerta batiente con enclavamiento	2	45
PAR-LIM	Paracaídas + limitador	1	18

Ficha técnica (valores por defecto)

Dato	Valor
Altura total de la estructura	6,4 m
Tiempo de viaje completo	23 s
Ciclos por hora (orientativo)	42
Potencia	8 kW
Hueco necesario	2.100 × 2.200 mm
Peso	1.626 kg
Normativa	Directiva de máquinas (EN 1570 / EN 81-31)

El 3D por dentro

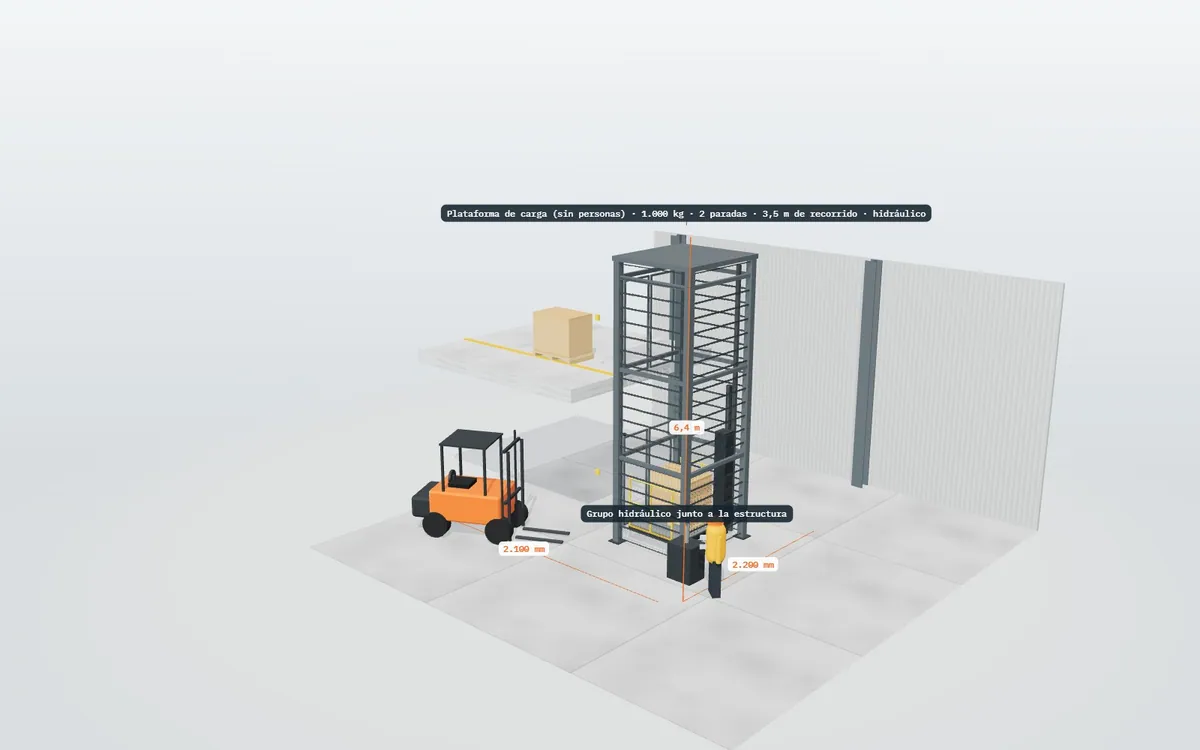

Montacargas industrial · cotas y etiquetas — **Cotas y etiquetas**

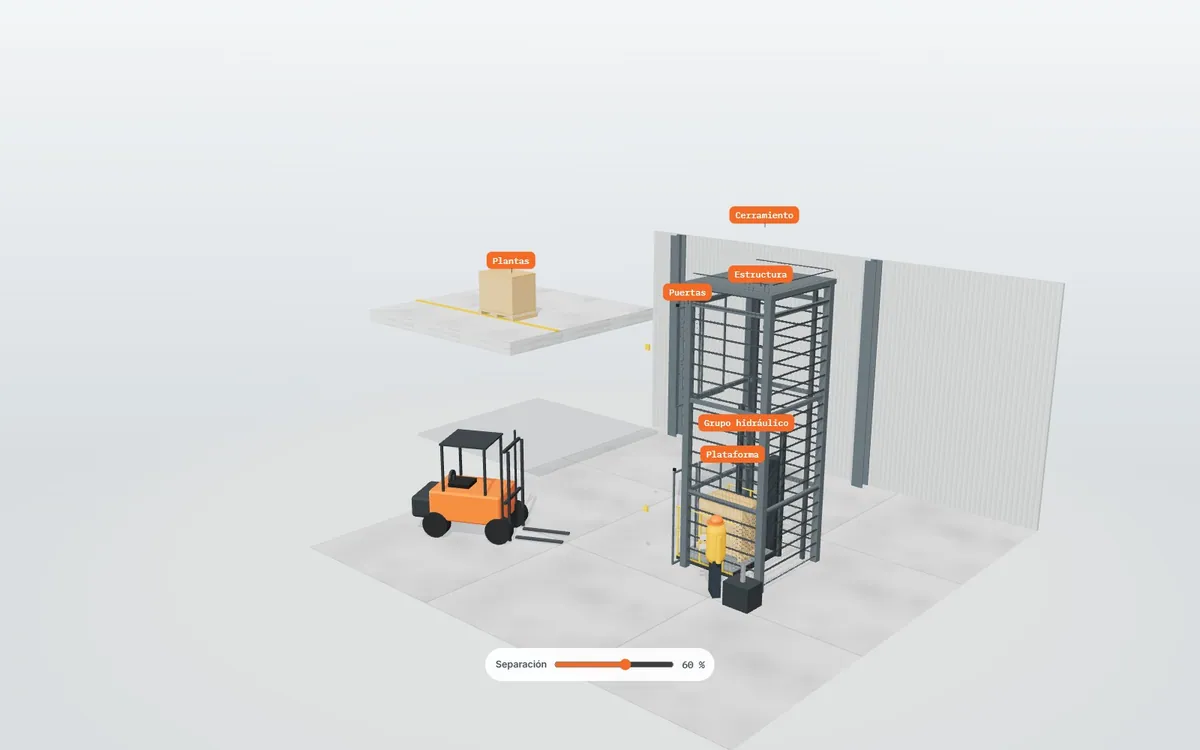

Montacargas industrial · vista explosionada — **Vista explosionada**

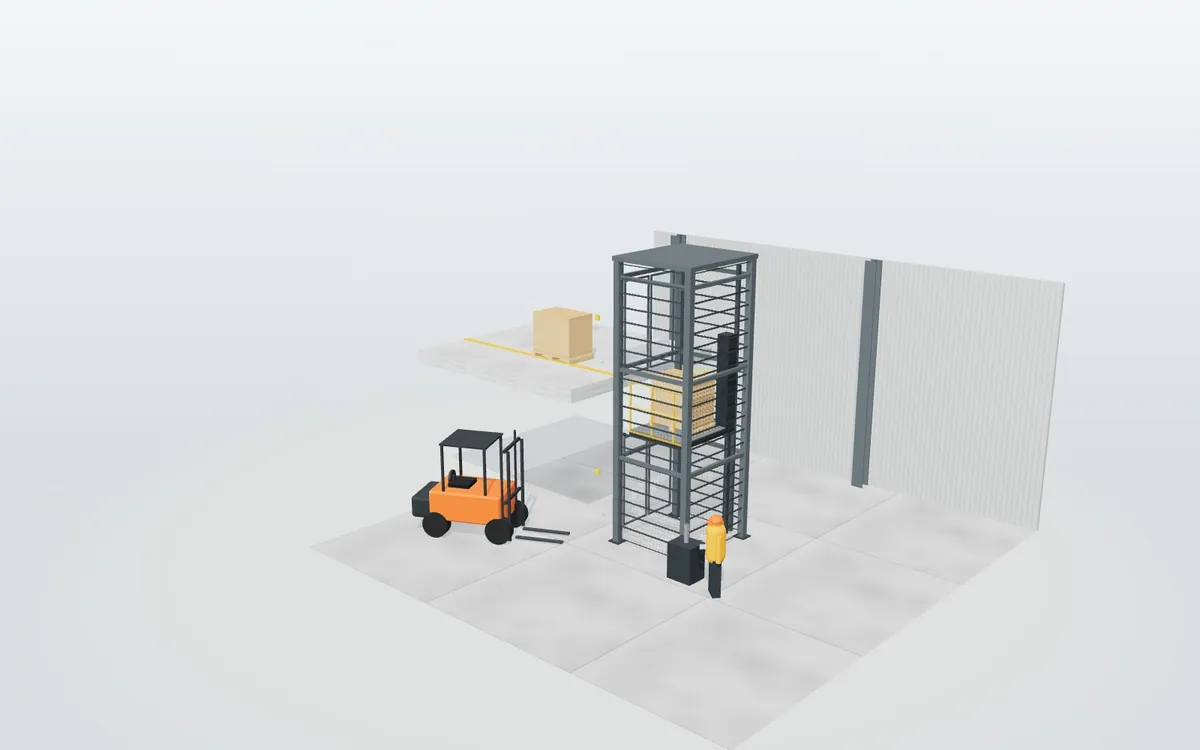

Montacargas industrial · animación — **Animación: subir**

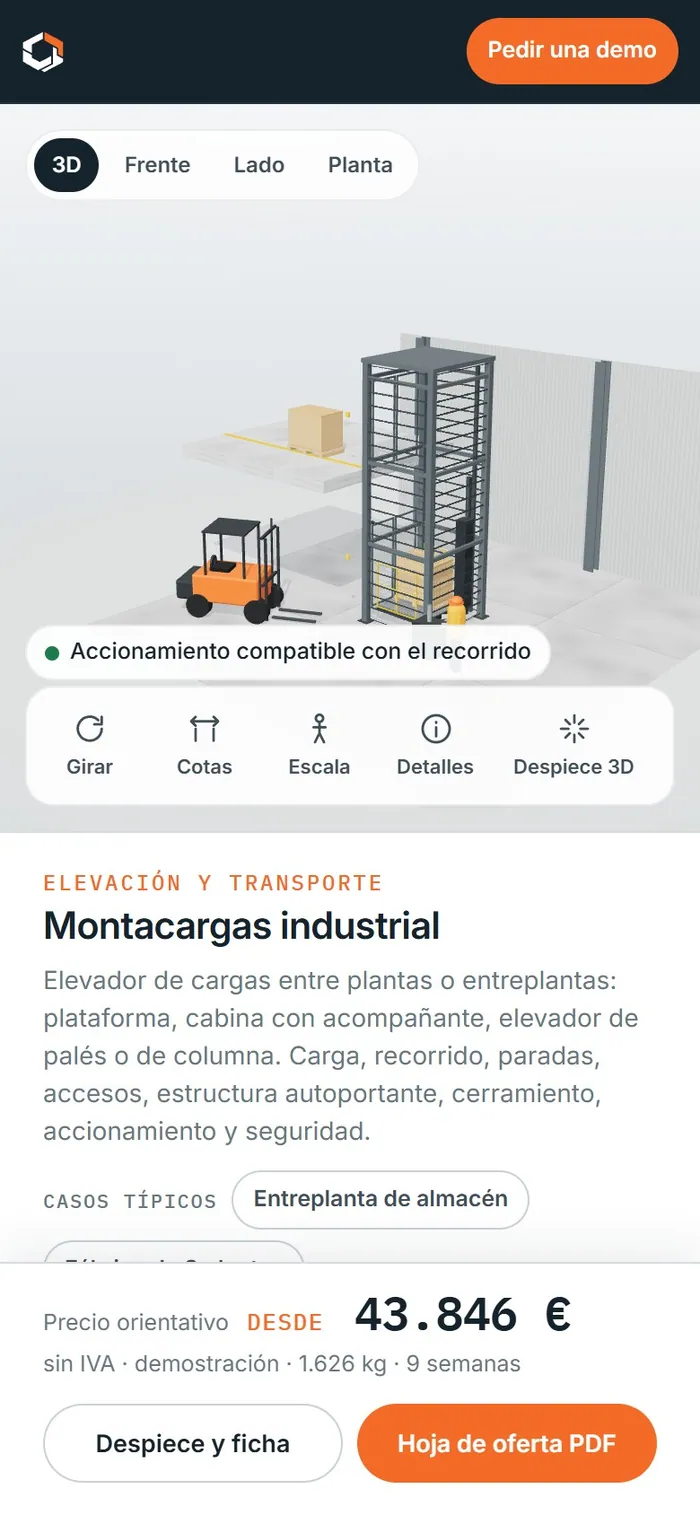

Montacargas industrial · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Montacargas industrial

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes e instaladores de montacargas.
Integradores de almacenes con entreplanta.
Industrias de varias plantas.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de grúas, elevación y transporte: qué compruebaQué comprueba un configurador de puentes grúa, plumas, mesas elevadoras, montacargas y transportadores: carga, recorrido, gálibos, estructura y normas UNE-EN.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Distingue plataforma y cabina?

Sí, y también elevador de palés automático y de columna.

¿Necesita foso?

Es opcional; sin foso propone rampa en planta baja.

¿Incluye estructura autoportante?

Sí, o adaptación a hueco de obra o exterior.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
