Configurador de mesas elevadoras de tijera

Un fabricante de muebles quiere evitar que sus operarios se agachen para cargar tableros: mesa de 1.000 kg, plataforma de 1.600 por 1.000 y recorrido hasta la altura de la máquina. Pregunta si tijera simple o doble, con fuelle o sin él y qué seguridad necesita.

El configurador de mesa elevadora elige con los datos del puesto: carga, recorrido, plataforma, ciclos, tipo de tijera, uso, grupo hidráulico o husillo, accesorios y seguridad. Comprueba que el recorrido es compatible con la plataforma y saca la mesa con su despiece.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyRecorrido imposible. Mucho recorrido con plataforma corta no se fabrica con una sola tijera.

Con el configuradorEn modo automático elige simple, doble, triple o tándem según recorrido y plataforma.

HoySeguridad antiaplastamiento. Sin barra perimetral ni fotocélulas, la mesa no se puede poner en marcha.

Con el configuradorBarra, fotocélulas, bloqueo y parada de emergencia se añaden y se comprueban.

HoyUsos muy distintos. Puesto ergonómico, muelle, línea o taller de vehículos piden mesas distintas.

Con el configuradorEl uso ajusta accesorios, carga mínima y avisos.

Véalo en marcha

El configurador de mesa elevadora en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

22 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Prestaciones	Capacidad (7 opciones) · Recorrido de elevación (300–4.000 mm) · Largo de plataforma (800–5.000 mm) · Ancho de plataforma (600–3.000 mm) · Ciclos por hora: Hasta 5, Hasta 10, Hasta 30, Hasta 60
Tipo	Tijera (5 opciones) · Uso (5 opciones) · Grupo hidráulico: Integrado en la base, Externo (sala de máquinas), Husillo eléctrico (sin aceite)
Accesorios	Fuelle de protección · Plataforma de rodillos · Volteador 90° · Rampa de acceso abatible · Barandillas con puerta · Plataforma giratoria · Labio abatible (muelle)
Seguridad y acabado	Mando con pedal y parada de emergencia · Barra de seguridad perimetral (antiaplastamiento) · Fotocélulas de seguridad · Bloqueo mecánico de mantenimiento · Color (7 opciones) · Acabado: Pintado, Galvanizado, Inox · Unidades (1–20 ud)

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

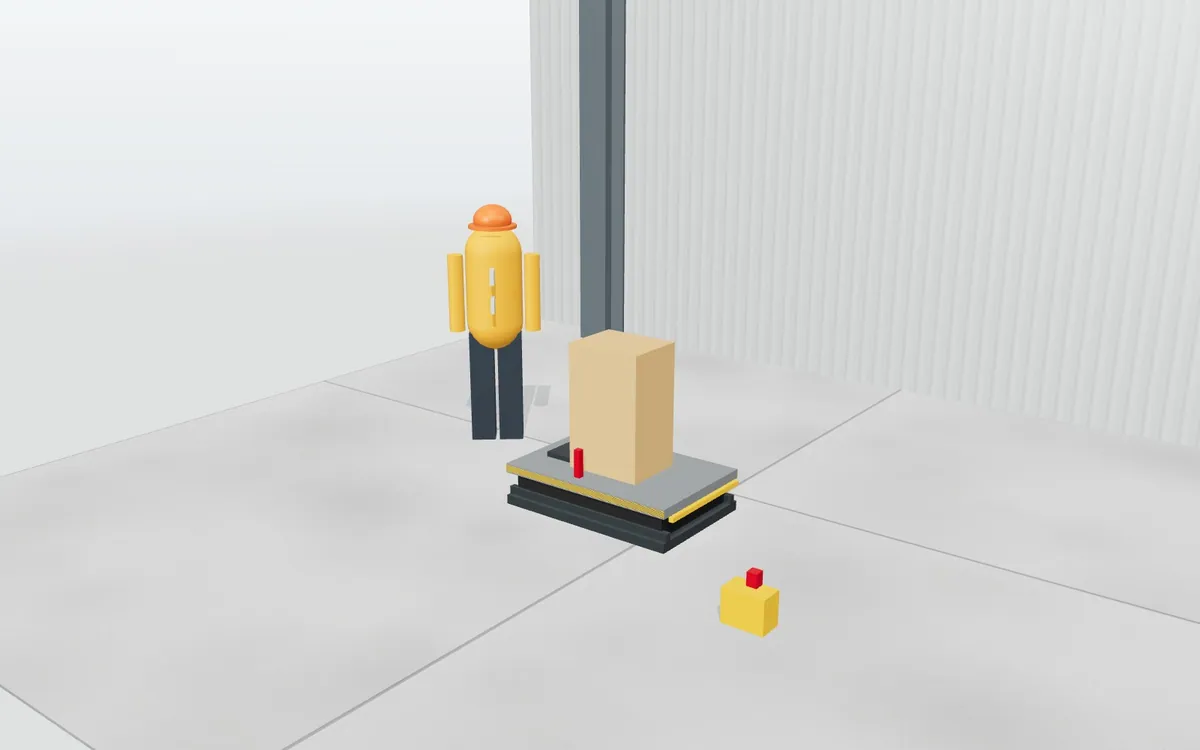

Mesa elevadora de tijera · Puesto ergonómico — **Puesto ergonómico**500 kg, 800 mm de recorrido, plataforma 1.200 × 800, pedal

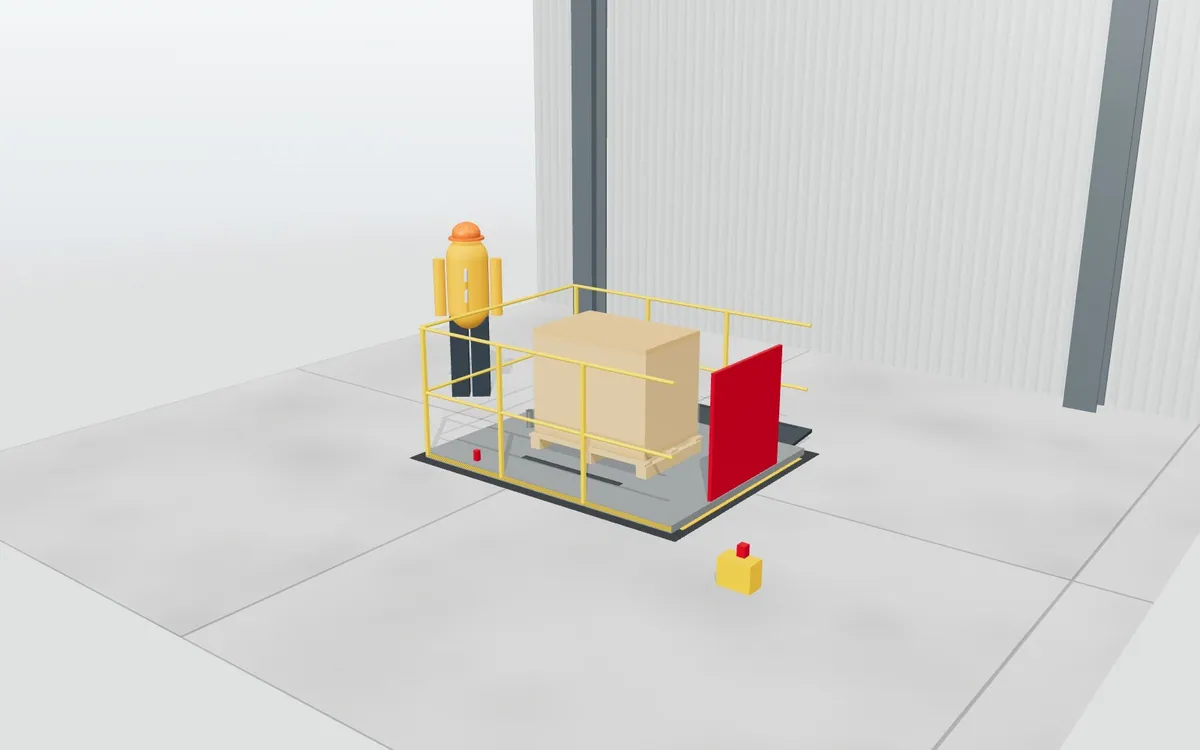

Mesa elevadora de tijera · Muelle de carga — **Muelle de carga**4.000 kg, 1.600 mm, 2.500 × 2.000 en foso con labio y barandillas

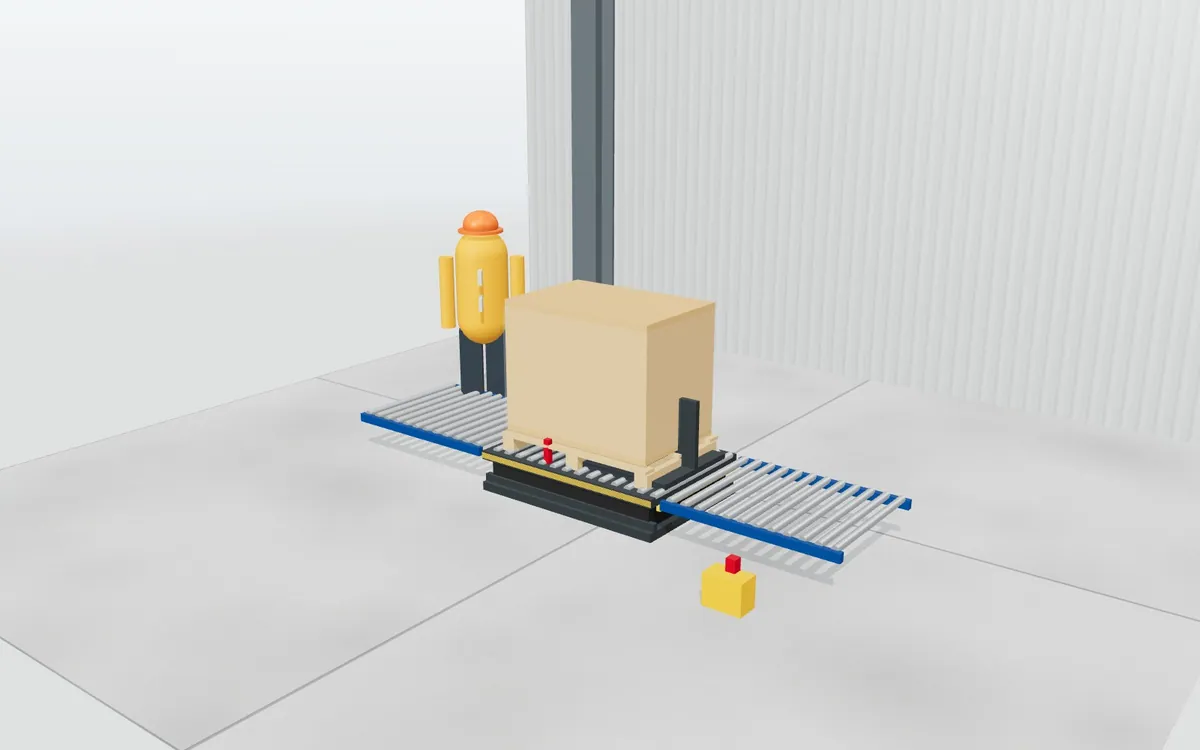

Mesa elevadora de tijera · Línea de palés — **Línea de palés**1.000 kg con rodillos, volteador y servicio intensivo

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoRecorrido compatible con la plataforma

Qué sale

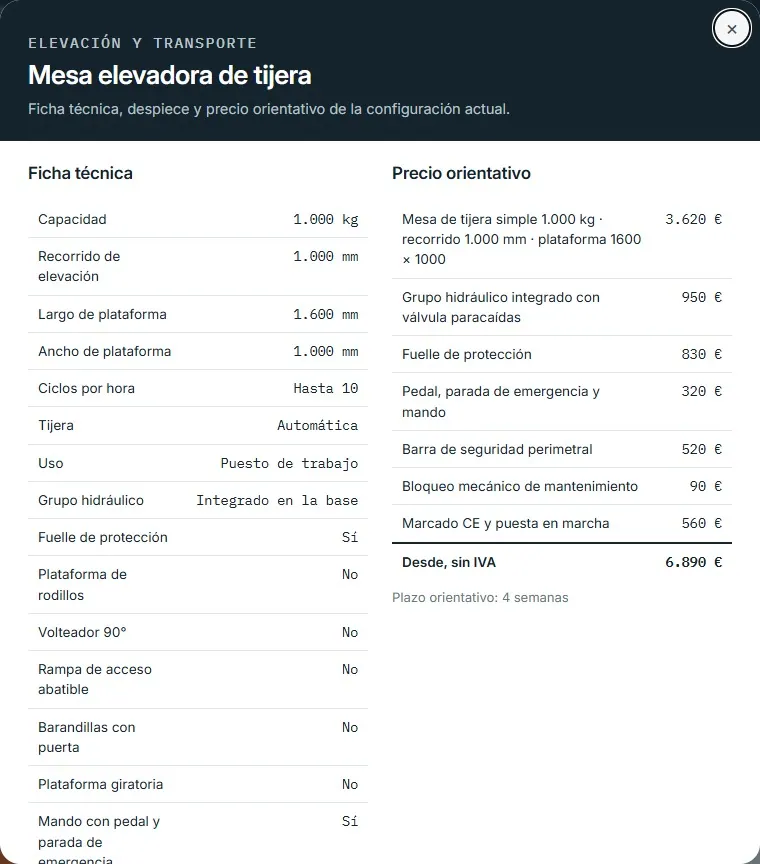

Mesa elevadora de tijera · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

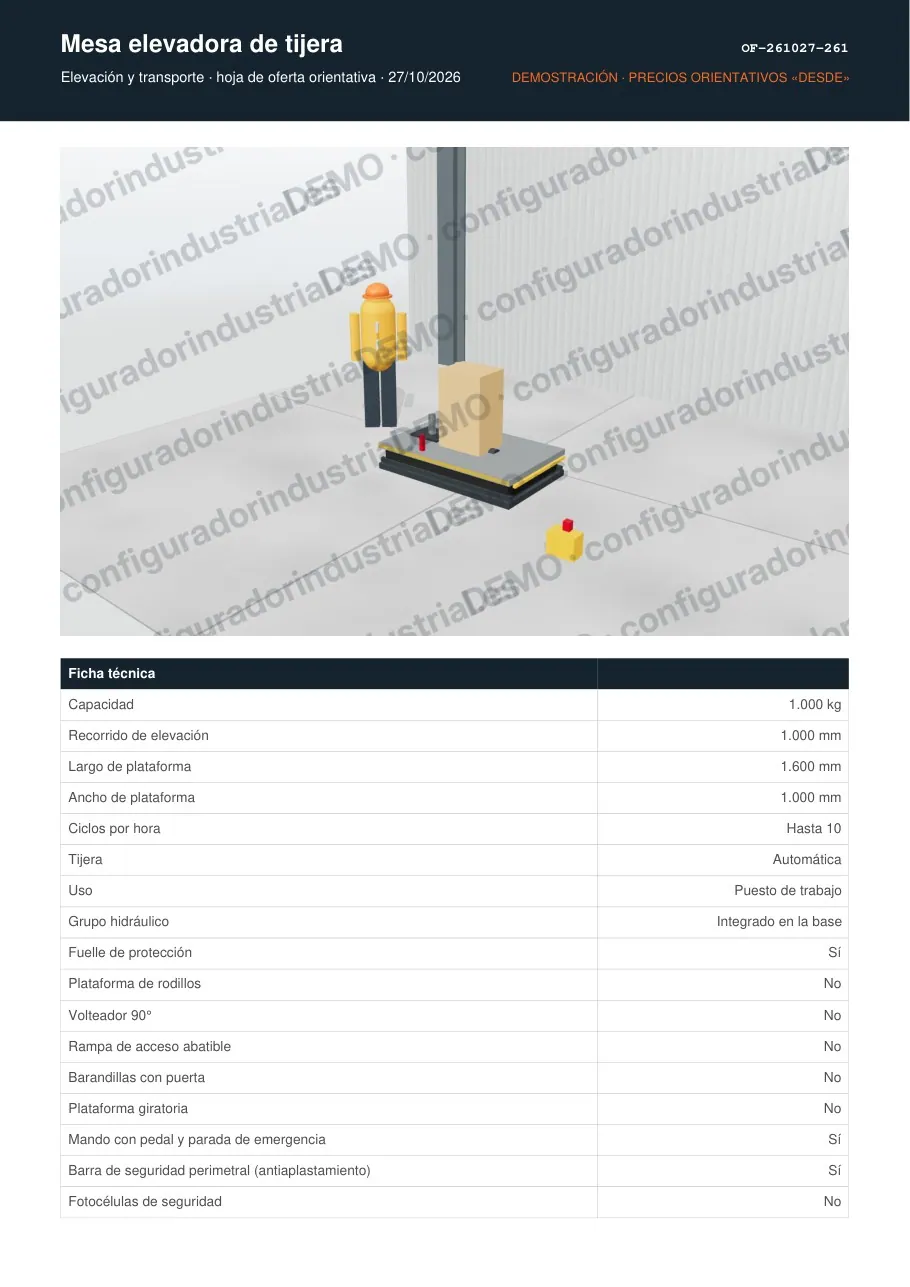

Mesa elevadora de tijera · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
BAS-1600x1000	Bastidor inferior	1	60,8
PLT-1600x1000	Plataforma lagrimada pintado	1	83,2
TIJ-1000	Juego de tijeras	1	44,8
CIL-1000	Cilindro hidráulico	1	17
GRP-INT	Grupo integrado 1,5 kW	1	28
VAL-PAR	Válvula paracaídas	1	0,6
FUE-1000	Fuelle PVC	1	2,08
MAN-PED	Mando con pedal	1	1,5

Ficha técnica (valores por defecto)

Dato	Valor
Altura mínima	225 mm
Altura máxima	1.225 mm
Tiempo de subida	20 s
Potencia	1,5 kW
Peso propio	242 kg
Carga descentrada admisible	500 kg en un extremo
Unidades	1

El 3D por dentro

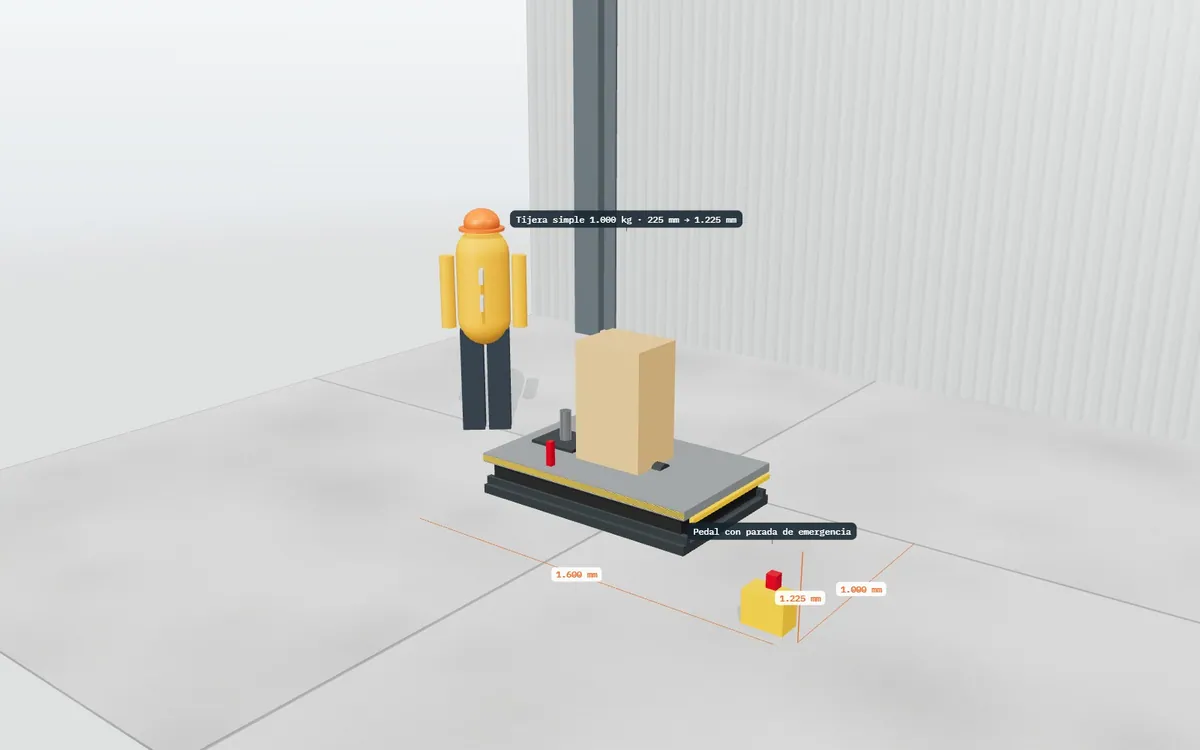

Mesa elevadora de tijera · cotas y etiquetas — **Cotas y etiquetas**

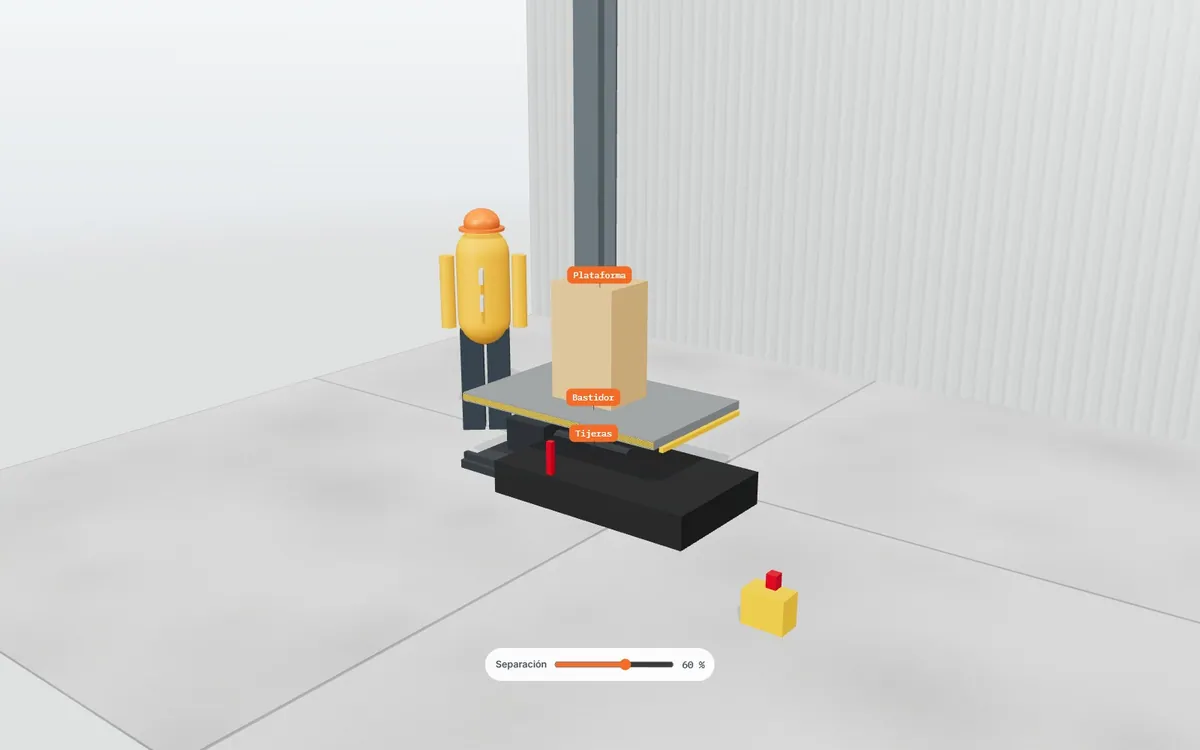

Mesa elevadora de tijera · vista explosionada — **Vista explosionada**

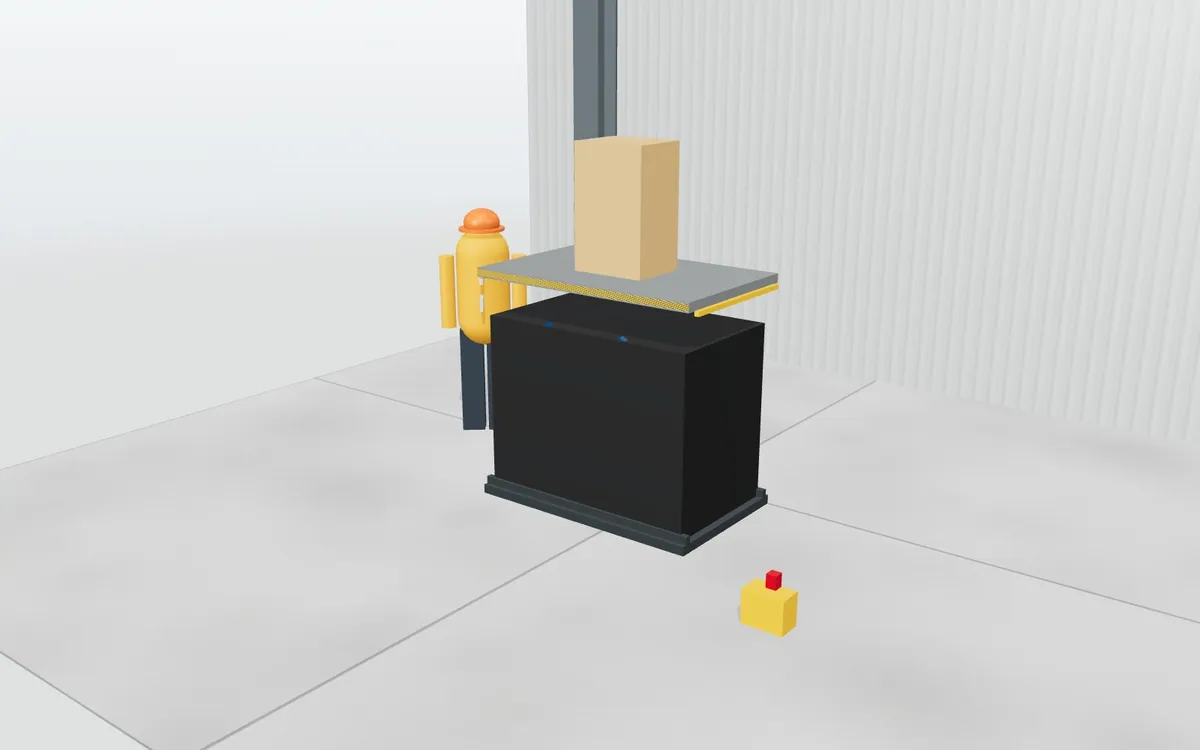

Mesa elevadora de tijera · animación — **Animación: subir**

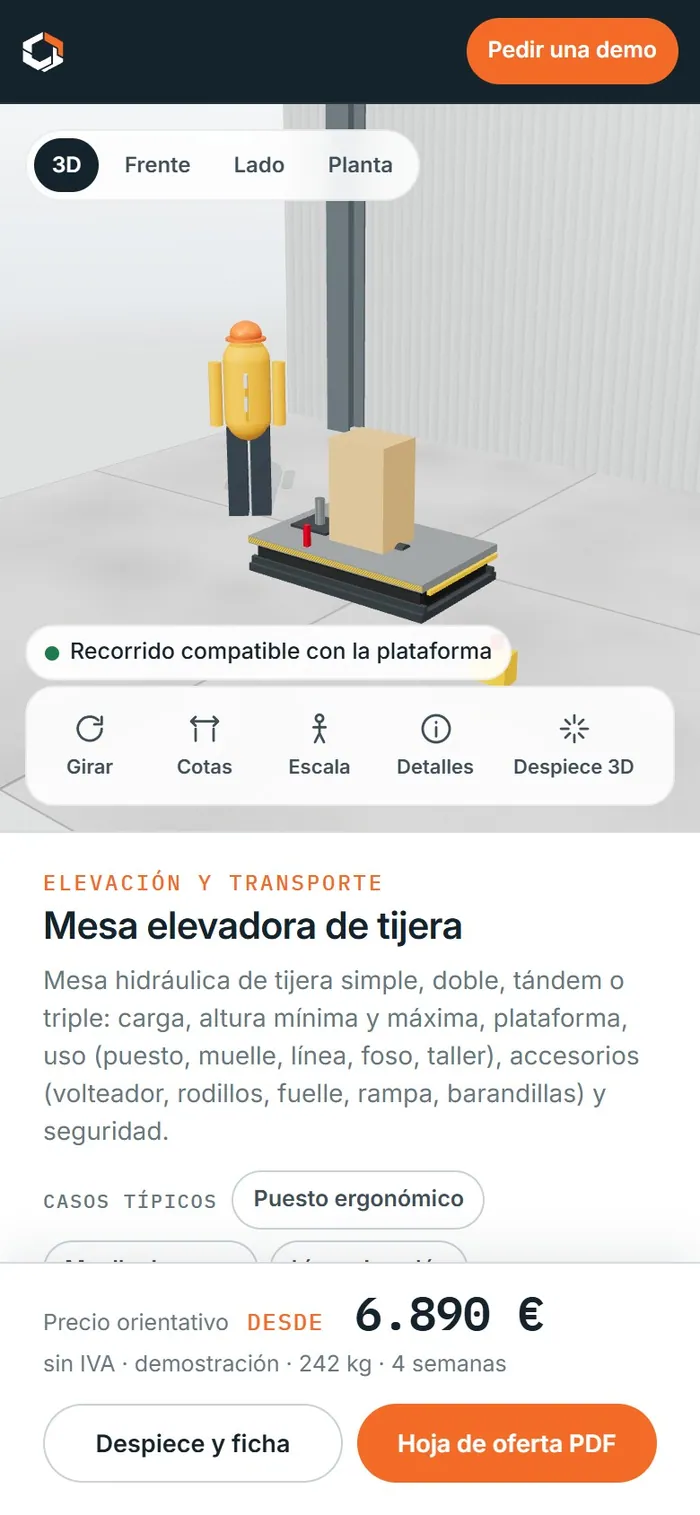

Mesa elevadora de tijera · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Mesa elevadora de tijera

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de mesas elevadoras.
Distribuidores de manutención.
Departamentos de prevención y ergonomía.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de grúas, elevación y transporte: qué compruebaQué comprueba un configurador de puentes grúa, plumas, mesas elevadoras, montacargas y transportadores: carga, recorrido, gálibos, estructura y normas UNE-EN.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Elige el tipo de tijera?

Sí, en automático según recorrido y plataforma, o la que se fuerce.

¿Incluye versión sin aceite?

Sí, con husillo eléctrico para alimentación.

¿Aplica descuento por unidades?

Sí, a partir de tres mesas iguales.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
