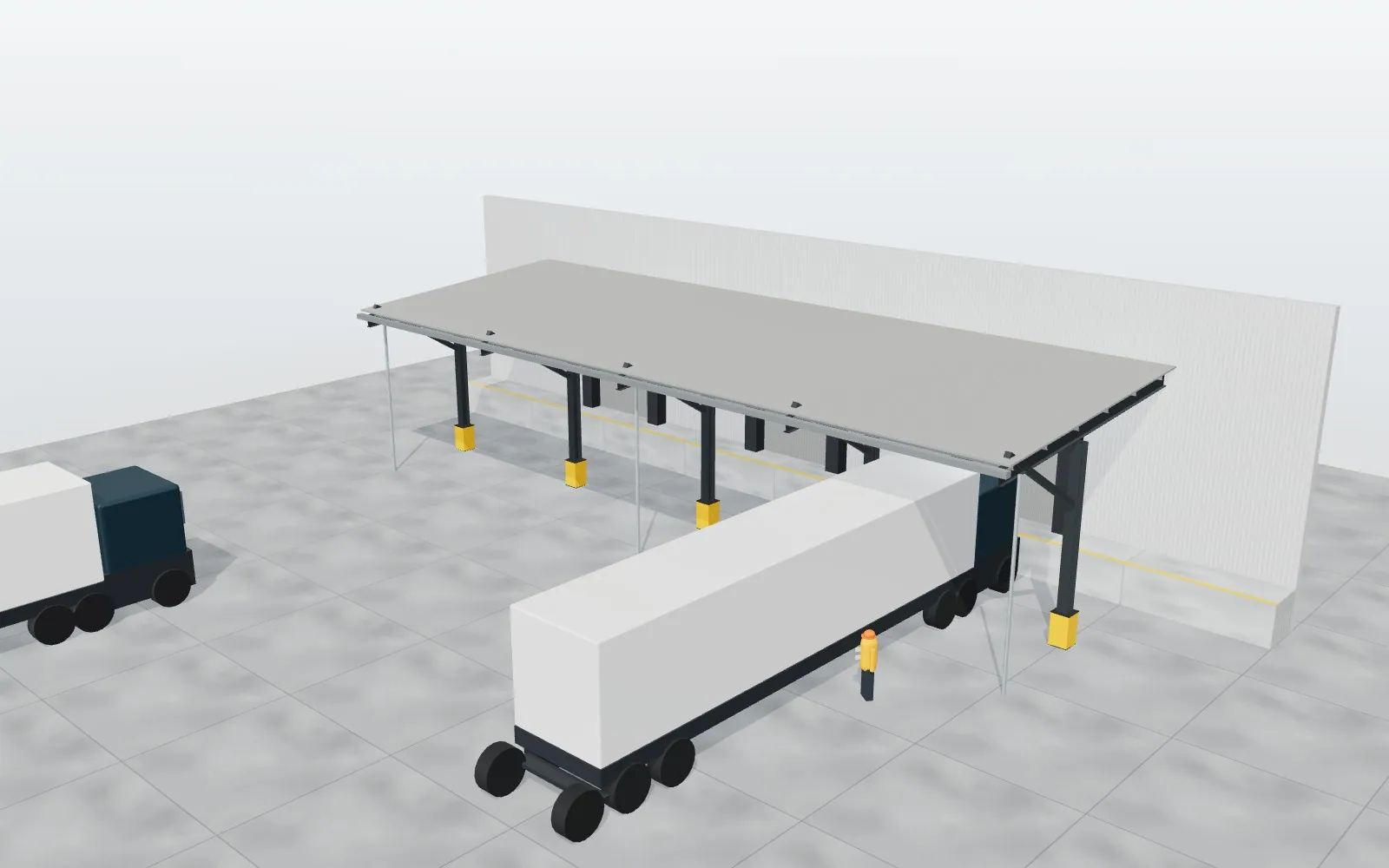

Configurador de marquesinas de carga para camiones

En una plataforma logística se carga bajo la lluvia porque la marquesina de los muelles se quedó corta. Piden una nueva: 60 m de frente, 8 m de vuelo y gálibo para tráiler. ¿Voladiza o con pilares? ¿Cubierta de chapa o con lucernario? ¿Faldón? Cada respuesta cambia los kilos y el precio.

El configurador de marquesina lo resuelve: frente, vuelo, gálibo, tipo estructural, separación de pilares, pendiente, cubierta, faldón, protección de pilares, iluminación, cámaras, placas solares y cimentación. Comprueba el gálibo del camión y saca acero, cubierta y precio.

Probar este configurador

Lo que pasa hoy y cómo lo resuelve

HoyEl gálibo se comprueba tarde. Una marquesina baja obliga a maniobrar o a no usarla con ciertos vehículos.

Con el configuradorEl gálibo libre se compara con el vehículo más alto y se avisa si no cabe.

HoyVoladiza o con pilares. Cada opción cambia la estructura y la maniobra bajo la cubierta.

Con el configuradorTipo estructural, vuelo y pilares se eligen y el 3D enseña cómo queda la maniobra.

HoyExtras que justifican el precio. Iluminación, cámaras o placas solares se ofrecen tarde o no se ofrecen.

Con el configuradorLos extras se suman con su precio y se ven montados.

Véalo en marcha

El configurador de marquesina en 30 segundos: casos típicos, cambio de medidas, cotas, vista explosionada, animación y despiece.

Qué se configura

23 parámetros en 4 secciones. Los que no aplican se ocultan solos según lo elegido, y cada cambio recalcula el 3D, las comprobaciones, el despiece y el precio.

Sección	Lo que se elige
Geometría	Vuelo (profundidad) (4.000–16.000 mm) · Longitud (8.000–80.000 mm) · Altura libre (gálibo) (4.200–7.500 mm) · Separación de pilares (5.000–9.000 mm) · Tipo estructural: En voladizo, Apoyada en fachada, Dos líneas de pilares, Cercha en celosía · Pendiente: 5 %, 8 %, 12 %
Cubierta y cierres	Cubierta: Chapa grecada, Panel sándwich 30, Policarbonato celular, Chapa con franjas translúcidas · Color de estructura (7 opciones) · Color de cubierta: Aluminio blanco, Gris antracita, Blanco grisáceo, Rojo óxido · Cerramiento lateral de chapa (testeros) · Cortavientos de malla en los testeros · Faldón frontal de 1 m
Equipamiento	Canalón y bajantes · Iluminación LED · Semáforos y señalización de muelles · Protección de pilares contra golpes · Preinstalación de cámaras · Preparada para fotovoltaica
Muelles y obra	Con muelles de carga debajo · Muelles bajo la marquesina (1–10 ud) · Cimentación: Zapatas nuevas, Sobre solera existente (placas y anclaje químico), Micropilotes · Montaje incluido · Cálculo, proyecto y legalización

Casos típicos

Cada caso se carga con un clic y deja el configurador listo para seguir cambiando.

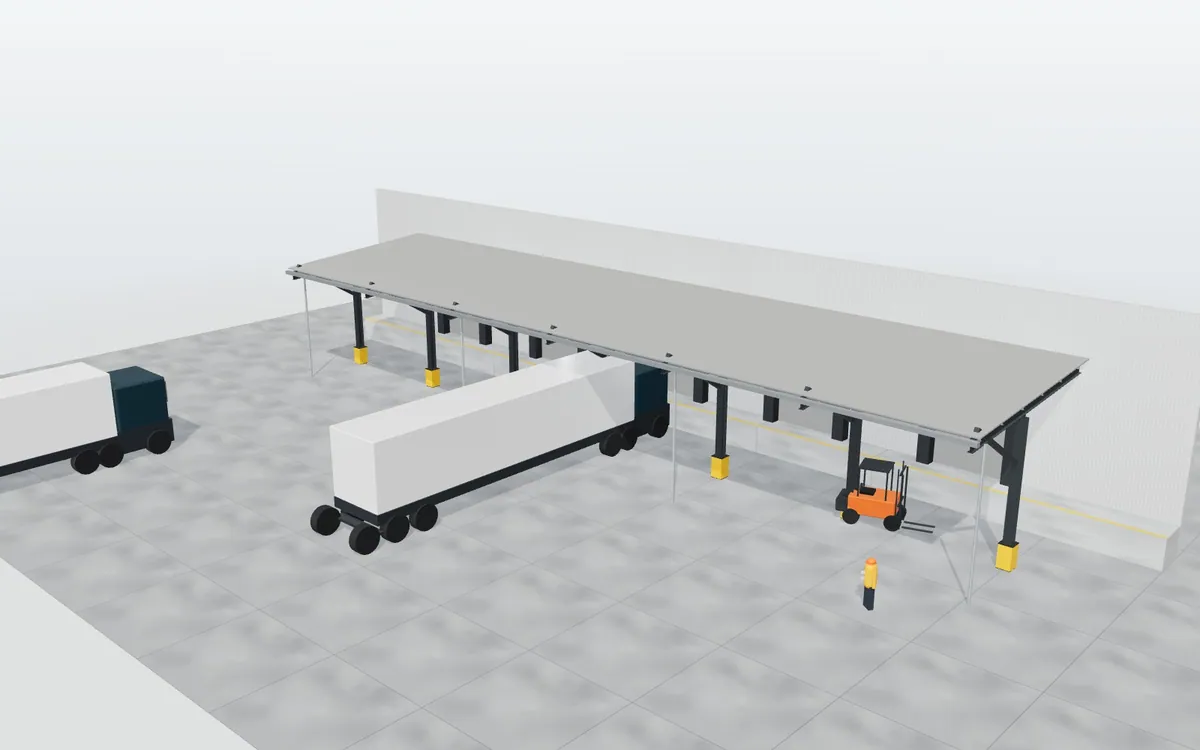

Marquesina de carga para camiones · Muelles de nave logística — **Muelles de nave logística**8 m de vuelo × 36 m, voladizo, 5 muelles, LED y canalón

Marquesina de carga para camiones · Explanada abierta — **Explanada abierta**14 m × 48 m con dos líneas de pilares, policarbonato parcial

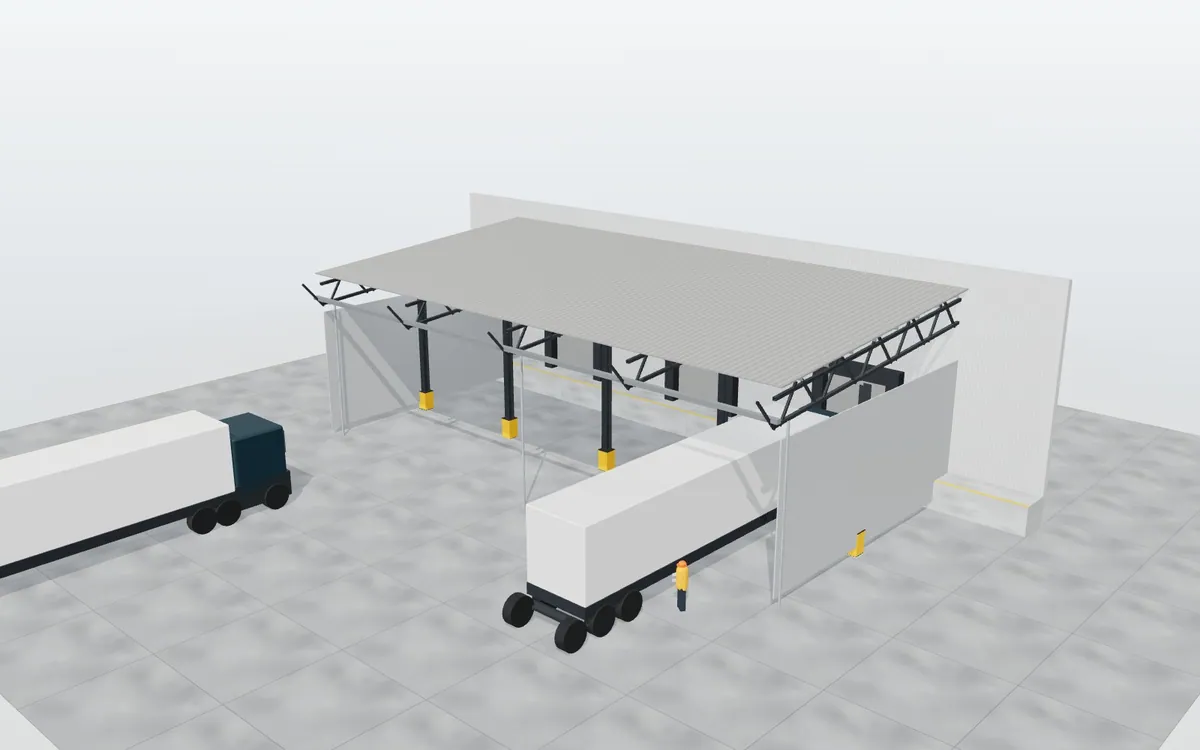

Marquesina de carga para camiones · Gran vuelo en celosía — **Gran vuelo en celosía**12 m en voladizo con cercha, 24 m, sándwich y cerramiento lateral

Qué comprueba

Mientras se configura, el configurador revisa las reglas técnicas y lo dice al momento. Algunas de las comprobaciones que salen en sus casos típicos:

CorrectoVuelo compatible con el tipo elegido

Qué sale

Marquesina de carga para camiones · despiece y ficha — **Despiece, ficha y precio**La ventana de despiece y ficha, con el precio orientativo desglosado.

Marquesina de carga para camiones · hoja de oferta en PDF — **Hoja de oferta en PDF**Se descarga con el 3D, la ficha, las comprobaciones y el despiece.

Extracto del despiece (valores por defecto)

Referencia	Descripción	Unidades	kg/ud
PIL-HEB300	Pilar HEB 300 h=5300	5	620,1
VIG-IPE400	Viga IPE 400 L=8400	5	556,92
TIR-80	Tirante tubo 80 × 80	5	29,6
COR-Z200	Correa Z 200 (m)	144	6,9
CUB-CHAP	Cubierta (m²)	192	6
PLA-ANC	Placa base con 4 pernos M24	5	48
CAN-GAL	Canalón galvanizado (m)	24	4,2
LUM-LED	Luminaria LED estanca 150 W	4	4

Ficha técnica (valores por defecto)

Dato	Valor
Superficie cubierta	192 m²
Pilares	5
Acero	7.477 kg (38,9 kg/m²)
Gálibo	5.000 mm
Camiones a la vez	6
Altura máxima	6.440 mm
Precio por m²	185 €/m²

El 3D por dentro

Marquesina de carga para camiones · cotas y etiquetas — **Cotas y etiquetas**

Marquesina de carga para camiones · vista explosionada — **Vista explosionada**

Marquesina de carga para camiones · animación — **Animación: camión entra**

Marquesina de carga para camiones · en el móvil — **En el móvil**

Pruébelo

Demo interactiva · Marquesina de carga para camiones

Abrir en
el móvilAbrir en otra pestaña

Se carga aquí mismo, sin registro. Prueba libre de unos minutos.

Para quién

Fabricantes de estructuras metálicas.
Instaladores de logística.
Ingenierías de plataformas y centros de distribución.

Precio

Un configurador como este, con su catálogo, sus reglas y su tarifa, cuesta desde 4.740 € + IVA. El precio final se da por escrito tras ver su producto, porque depende de sus combinaciones, sus reglas y lo que tiene que salir. De qué depende el precio.

Guías relacionadas

01Configurador de naves metálicas: qué calcula y qué noQué hace un configurador de naves industriales: geometría, pórticos, cerramientos, kilos de acero y precio orientativo, y qué no sustituye.Ver más 02Reglas de configuración: de la hoja de cálculo al configuradorQué son las reglas de configuración de un producto, cómo escribirlas desde su hoja de cálculo y qué tipos hay: límites, compatibilidades, cálculos y avisos.Ver más 03Hoja de oferta y ficha técnica automáticas: qué deben incluirQué debe llevar la hoja de oferta y la ficha técnica que genera un configurador industrial: imagen 3D, medidas, opciones, comprobaciones, precio y condiciones.Ver más

Preguntas frecuentes

¿Comprueba el gálibo del camión?

Sí, con la altura libre configurada y el vehículo de referencia.

¿Puede llevar placas solares?

Sí, sobre la cubierta, con su potencia y su precio.

¿Calcula la cimentación?

Da un tipo orientativo (zapatas, sobre existente o micropilotes) para el presupuesto.

¿Puedo probarlo ahora?

Sí, en esta misma página y sin registro. La prueba libre dura unos minutos; para seguir, le enseñamos el configurador con un producto como el suyo en una sesión de 30 minutos.
