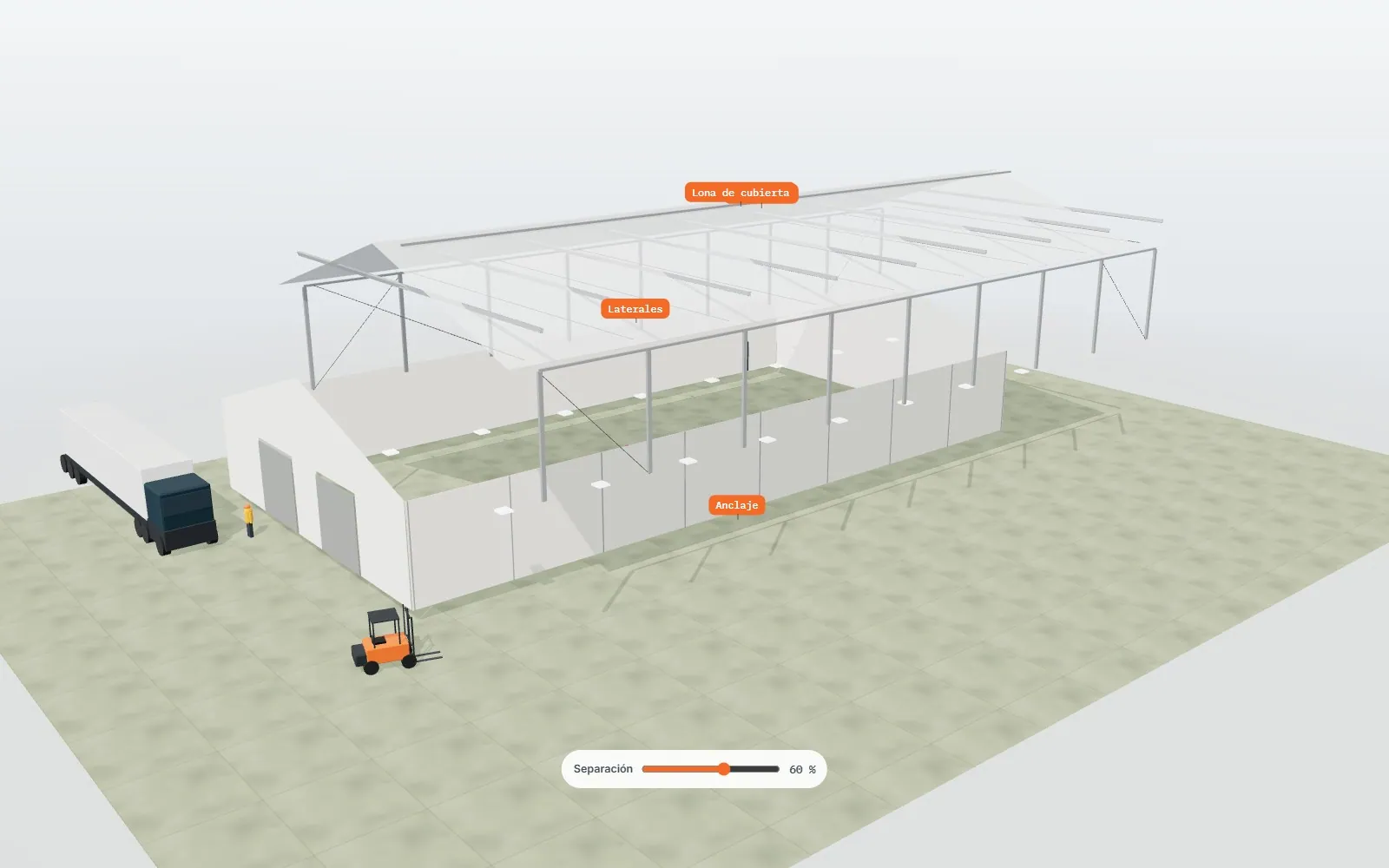

Configurador de naves metálicas: qué calcula y qué no
Un configurador de naves industriales define la geometría (luz, longitud, altura, pendiente y separación de pórticos), los cerramientos y los accesos, y con las reglas del fabricante da un predimensionado, los kilos de acero aproximados y un precio por partidas. El proyecto y el cálculo definitivo los hace y firma el técnico.
El configurador de naves sirve para que el cliente vea su nave, entienda el precio por partidas y llegue a la reunión con la geometría decidida. Da un predimensionado coherente con las reglas del fabricante; no sustituye al proyecto ni al cálculo según el Código Técnico y los Eurocódigos.
Qué parámetros se configuran
- Luz, longitud, altura al alero y pendiente de cubierta.
- Separación de pórticos y tipo de estructura.
- Cerramiento de fachada y cubierta: panel sándwich, chapa, lucernarios.
- Puertas, muelles, ventanas y aberturas.
- Entreplantas, puente grúa o marquesinas, si los hay.
- Zona: los datos de viento y nieve que aplique su oficina técnica.
Qué calcula y qué no
Normas que conviene tener en cuenta
- Código Técnico de la Edificación: DB SE (seguridad estructural), DB SE-AE (acciones) y DB SE-A (acero).
- Eurocódigos: UNE-EN 1991 (acciones) y UNE-EN 1993 (estructuras de acero).
- UNE-EN 1090: ejecución de estructuras de acero y marcado CE de componentes estructurales.
Un caso de la demo
Así lo resuelve el configurador de ejemplo con uno de sus casos típicos: los datos que calcula y las comprobaciones que hace, tal como salen en la demo.
Nave de pórticos a dos aguas · Nave logística
| Dato | Valor |
|---|---|
| Superficie en planta | 2.400 m² |
| Altura de cumbrera | 11,05 m |
| Pórticos | 14 × HEB340 |
| Acero estructural | 125.918 kg (52,5 kg/m²) |
| Superficie de cubierta | 2.406 m² |
| Superficie de fachada | 2.232 m² |
| Volumen interior | 25.260 m³ |
| Precio por m² | 431 €/m² |
| Plazo orientativo | 16 semanas |
- CorrectoLuz dentro de pórtico simple
Pruébelo
Nave de pórticos a dos aguas
Luz, longitud, altura y cerramiento: kilos de acero y m²
Ver configurador
Nave desmontable de lona
Almacén temporal o permanente sin obra: montada en días
Ver configurador
Marquesina de carga para camiones
Cubierta sobre muelles o explanada: vuelo, gálibo y tipo estructural
Ver configurador
Pasarela de mantenimiento con escalera
Tramos, apoyos, barandilla y rejilla según norma
Ver configuradorPreguntas frecuentes
¿El presupuesto del configurador vale como proyecto?
No. Da un presupuesto orientativo y un predimensionado para empezar. El proyecto y el cálculo definitivo los hace y firma el técnico.
¿Se puede mostrar precio por metro cuadrado?
Se puede, pero suele ser más claro por partidas: estructura, cerramientos, accesos y extras.
¿Sirve para estructuras que no son naves?
Sí: marquesinas, pasarelas, bancadas y entreplantas siguen el mismo tipo de reglas.
